Điều kiện làm việc của Rotary Seal
Điều kiện làm việc của Rotary Seal: tốc độ, áp suất, nhiệt độ, môi chất, bụi và độ đảo trục
Rotary Seal hay Oil Seal không làm việc trong một điều kiện đơn lẻ. Trong thực tế, một chiếc Oil Seal luôn chịu đồng thời nhiều yếu tố: tốc độ quay, áp suất, nhiệt độ, môi chất, bụi, độ đảo của trục, tình trạng bề mặt trục và chất lượng lắp đặt. Chỉ cần một yếu tố vượt giới hạn, môi seal có thể nóng, mòn nhanh, cháy lip, rò dầu hoặc làm hỏng bề mặt trục.
Mô tả ngắn
Điều kiện làm việc của Rotary Seal quyết định trực tiếp tuổi thọ và khả năng làm kín của phớt trục quay. Tốc độ quay càng cao, nhiệt tại vùng môi phớt càng lớn. Phần lớn Oil Seal tiêu chuẩn được thiết kế cho áp suất thấp hoặc gần áp suất khí quyển; nếu áp suất cao hơn cần dùng seal chuyên dụng hoặc giải pháp hỗ trợ. Nhiệt độ ảnh hưởng đến vật liệu, lò xo và dầu bôi trơn. Môi chất có thể là dầu, mỡ, nước hoặc hóa chất. Bụi là nguyên nhân phổ biến gây mòn môi seal và trục. Độ đảo trục quá lớn khiến môi seal làm việc không ổn định và giảm tuổi thọ.

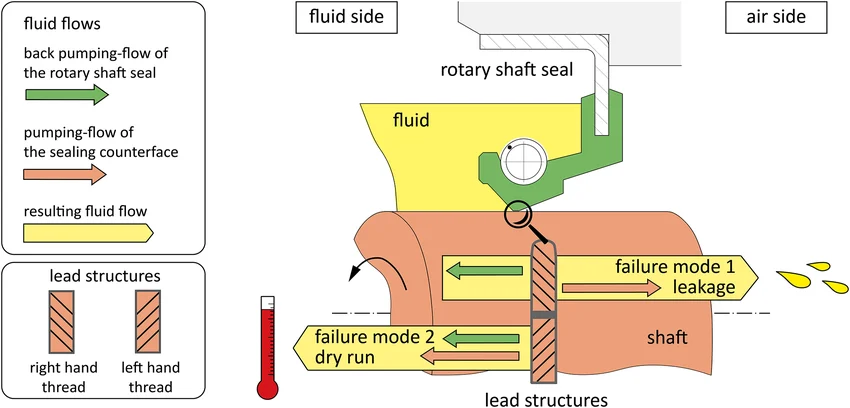

Hình minh họa điều kiện làm việc của Rotary Seal
- Vì sao phải phân tích điều kiện làm việc của Rotary Seal?
- Các yếu tố chính ảnh hưởng đến Rotary Seal
- Tốc độ quay và nhiệt sinh ra
- Áp suất làm việc của Oil Seal
- Nhiệt độ ảnh hưởng đến vật liệu, lò xo và dầu
- Môi chất: dầu, mỡ, nước, hóa chất
- Bụi và tạp chất gây mòn môi seal
- Độ đảo của trục – Runout
- Checklist kiểm tra trước khi chọn Rotary Seal
- Câu hỏi thường gặp
1. Vì sao phải phân tích điều kiện làm việc của Rotary Seal?
Một Rotary Seal không thể được chọn chỉ bằng kích thước d × D × B. Hai chiếc phớt có cùng kích thước nhưng làm việc ở hai điều kiện khác nhau có thể cần vật liệu, kiểu môi và giải pháp lắp đặt hoàn toàn khác nhau. Ví dụ, một Oil Seal dùng cho hộp giảm tốc trong môi trường sạch sẽ khác với seal dùng cho máy công trình có bùn đất, hoặc seal dùng cho máy nén khí có nhiệt dầu cao và tốc độ lớn.
Rotary Seal không hỏng chỉ vì “phớt kém”. Nhiều trường hợp phớt hỏng do tốc độ, nhiệt, áp suất, bụi, hóa chất, trục đảo hoặc bề mặt trục không phù hợp.
Chọn đúng điều kiện
Seal làm việc mát hơn, ít mòn hơn và giảm rò rỉ.
Bỏ qua điều kiện
Đúng size nhưng vẫn rò, cháy môi hoặc mòn trục.
Chỉ thay seal mới
Không xử lý nguyên nhân gốc thì lỗi có thể lặp lại rất nhanh.
2. Các yếu tố chính ảnh hưởng đến Rotary Seal
Một Rotary Seal thường chịu nhiều yếu tố cùng lúc. Khi phân tích tuổi thọ hoặc nguyên nhân hư hỏng, cần xem xét toàn bộ các yếu tố này thay vì chỉ nhìn vào vật liệu hoặc kích thước.
| Yếu tố làm việc | Ảnh hưởng đến Rotary Seal | Rủi ro nếu không kiểm soát |
|---|---|---|
| Tốc độ quay | Tăng vận tốc trượt tại môi phớt | Nhiệt tăng, môi cháy, trục mòn |
| Áp suất | Tăng lực đẩy lên môi phớt | Môi lật, rò, mòn nhanh, seal bị đẩy khỏi vị trí |
| Nhiệt độ | Ảnh hưởng vật liệu, lò xo, dầu và độ đàn hồi | Chai cứng, nứt, mất lực ép, giảm tuổi thọ |
| Môi chất | Tương thích hoặc phá hủy vật liệu seal | Trương nở, co rút, nứt, mềm nhũn hoặc rò |
| Bụi/tạp chất | Tạo mài mòn ở môi phớt và trục | Mòn lip, mòn rãnh trục, bụi vào ổ bi |
| Độ đảo trục | Làm lực ép môi thay đổi liên tục | Mòn lệch, rò dầu, giảm tuổi thọ |
3. Tốc độ quay: tốc độ càng cao, nhiệt càng lớn
Tốc độ quay là một trong những điều kiện quan trọng nhất của Rotary Seal. Khi trục quay nhanh hơn, vận tốc trượt giữa môi seal và bề mặt trục tăng lên. Vận tốc trượt cao làm ma sát tăng, nhiệt tại vùng môi phớt tăng và yêu cầu vật liệu, bôi trơn, độ nhám trục nghiêm ngặt hơn.
Chuỗi ảnh hưởng thường gặp:
Tốc độ quay cao
↓
Ma sát tại môi phớt tăng
↓
Nhiệt sinh ra lớn hơn
↓
Lip dễ chai cứng, cháy hoặc mòn nhanh
Tốc độ thấp
Thường dễ kiểm soát hơn, nhưng vẫn cần có bôi trơn và bề mặt trục tốt.
Tốc độ cao
Cần kiểm tra vật liệu, độ nhám trục, màng dầu, nhiệt và kiểu seal phù hợp.
Lưu ý: Không nên chọn Oil Seal tốc độ cao chỉ theo kích thước. Cần biết đường kính trục, vòng/phút, nhiệt độ, dầu bôi trơn và điều kiện làm mát.
4. Áp suất: phần lớn Oil Seal tiêu chuẩn chỉ phù hợp áp suất thấp
Phần lớn Oil Seal tiêu chuẩn được thiết kế cho điều kiện áp suất thấp hoặc gần áp suất khí quyển. Nếu phía trong có áp suất cao hơn, môi phớt có thể bị ép mạnh lên trục, làm ma sát tăng, nhiệt tăng, mòn nhanh hoặc lật môi. Trong một số trường hợp, áp suất còn có thể làm seal bị đẩy lệch, rò quanh ngoài hoặc bật khỏi housing.
| Điều kiện áp suất | Ảnh hưởng đến Oil Seal | Khuyến nghị |
|---|---|---|
| Gần áp suất khí quyển | Phù hợp với nhiều Oil Seal tiêu chuẩn | Chọn theo size, vật liệu, tốc độ, nhiệt và môi trường |
| Áp suất thấp nhưng có dao động | Có thể làm môi seal làm việc nặng hơn | Kiểm tra thông số seal và điều kiện thông hơi của hộp |
| Áp suất cao hơn thiết kế | Môi bị ép mạnh, nóng, mòn, lật môi hoặc rò | Dùng seal chuyên dụng hoặc bổ sung giải pháp phù hợp |
Cảnh báo kỹ thuật: Không nên dùng Oil Seal tiêu chuẩn như một phớt chịu áp cao nếu chưa kiểm tra thiết kế. Với áp suất cao hơn, cần dùng loại seal chuyên dụng, thiết kế giảm áp, thông hơi hoặc giải pháp làm kín phù hợp hơn.
5. Nhiệt độ ảnh hưởng đến vật liệu, lò xo và dầu
Nhiệt độ trong Rotary Seal không chỉ đến từ môi trường. Nó còn đến từ dầu, ma sát giữa lip và trục, tốc độ quay, áp suất và tình trạng bôi trơn. Khi nhiệt tăng, vật liệu cao su có thể mất đàn hồi, chai cứng hoặc nứt. Lò xo có thể bị giảm khả năng duy trì lực ép nếu môi trường quá khắc nghiệt. Dầu bôi trơn cũng có thể thay đổi độ nhớt, ảnh hưởng đến màng dầu giữa lip và trục.
Ảnh hưởng đến vật liệu
NBR, FKM, HNBR, Silicone, PTFE có giới hạn nhiệt và khả năng chịu dầu khác nhau.
Ảnh hưởng đến lò xo
Lò xo cần duy trì lực ép ổn định của môi seal lên trục trong quá trình làm việc.
Ảnh hưởng đến dầu
Nhiệt làm thay đổi độ nhớt, khả năng bôi trơn và màng dầu tại vùng lip.
Kinh nghiệm chọn vật liệu: NBR phù hợp nhiều ứng dụng dầu thông dụng; FKM thường được cân nhắc khi có dầu nóng hoặc nhiệt cao hơn; HNBR phù hợp khi cần cơ tính và độ bền tốt hơn; PTFE dùng cho điều kiện đặc biệt về ma sát, hóa chất hoặc nhiệt.
6. Môi chất: dầu, mỡ, nước và hóa chất
Môi chất tiếp xúc với Rotary Seal có thể là dầu, mỡ, nước hoặc hóa chất. Mỗi môi chất tác động khác nhau đến vật liệu seal. Một vật liệu làm việc tốt với dầu khoáng chưa chắc phù hợp với nước nóng, dung môi, hóa chất, nhiên liệu hoặc dung dịch vệ sinh.
| Môi chất | Ảnh hưởng chính | Điểm cần kiểm tra |
|---|---|---|
| Dầu | Tạo màng bôi trơn, nhưng có thể gây trương nở nếu vật liệu không phù hợp | Loại dầu, phụ gia, nhiệt độ, độ nhớt |
| Mỡ | Giữ bôi trơn ổ bi và vùng seal, nhưng có thể khô hoặc nhiễm bẩn | Loại mỡ, nhiệt, tốc độ, mức độ nhiễm bụi |
| Nước | Có thể rửa trôi bôi trơn, gây gỉ trục hoặc ảnh hưởng vật liệu | Nước lạnh/nóng, nước sạch/bẩn, nước rửa, áp lực phun |
| Hóa chất | Có thể làm trương nở, nứt, mềm, chai hoặc phá hủy vật liệu seal | Tên hóa chất, nồng độ, nhiệt độ, thời gian tiếp xúc |
Nguyên tắc: Chọn Rotary Seal theo môi chất phải dựa trên vật liệu và điều kiện làm việc thực tế, không chỉ dựa vào tên gọi chung như “dầu”, “nước” hoặc “hóa chất”.
7. Bụi là nguyên nhân phổ biến gây mòn môi seal và trục
Trong nhiều ứng dụng, Rotary Seal không hỏng vì dầu bên trong mà hỏng vì bụi bên ngoài. Bụi, cát, mạt kim loại, bùn hoặc tạp chất có thể đi vào vùng môi seal. Khi trục quay, những hạt này hoạt động như chất mài, làm mòn lip seal và tạo rãnh trên bề mặt trục.
Bụi khô
Gây mài mòn nhanh tại vùng môi seal, đặc biệt trong xi măng, gỗ, bột, mạt kim loại.
Bùn và cát
Làm môi seal và bề mặt trục mòn mạnh, thường gặp ở máy công trình và máy nông nghiệp.
Nước bẩn
Kéo tạp chất vào vùng lip, rửa trôi bôi trơn và gây gỉ trục.
Mạt kim loại
Làm xước trục, cắt môi phớt và gây rò dầu lặp lại.
Giải pháp thường dùng: Dùng Oil Seal TC hai môi, thêm V-Ring, dùng Cassette Seal, che chắn bụi hoặc cải thiện điều kiện bảo vệ bên ngoài.
8. Độ đảo của trục – Runout: trục đảo quá mức làm seal mất ổn định
Runout là độ đảo của trục khi quay. Nếu trục đảo quá mức, môi seal không còn tiếp xúc ổn định. Có thời điểm môi bị ép mạnh, có thời điểm lại bị hở nhẹ. Kết quả là môi phớt mòn lệch, nóng cục bộ, màng dầu không ổn định và tuổi thọ giảm.
Chuỗi ảnh hưởng của runout lớn:
Trục đảo quá mức
↓
Môi seal làm việc không ổn định
↓
Lực ép thay đổi theo vòng quay
↓
Mòn lệch, rò dầu và giảm tuổi thọ
Nguyên nhân runout
Trục cong, lắp lệch, vòng bi rơ, housing sai tâm hoặc cụm quay mất cân bằng.
Dấu hiệu nhận biết
Môi phớt mòn một phía, rò sau thời gian ngắn, vòng bi nóng/kêu hoặc trục rung.
Điểm cần nhớ: Nếu Oil Seal mòn lệch hoặc rò lặp lại, cần kiểm tra runout, vòng bi và độ đồng tâm, không nên chỉ đổi sang phớt cứng hơn.
9. Các điều kiện làm việc ảnh hưởng lẫn nhau
Trong thực tế, các yếu tố không tách rời. Tốc độ cao làm nhiệt tăng. Nhiệt cao làm dầu thay đổi độ nhớt. Dầu kém bôi trơn làm ma sát tăng. Bụi làm mài mòn môi seal. Runout làm môi seal tiếp xúc không đều. Tất cả có thể cộng hưởng và làm phớt hỏng nhanh hơn dự kiến.
| Tổ hợp điều kiện xấu | Ảnh hưởng cộng hưởng | Hậu quả thường gặp |
|---|---|---|
| Tốc độ cao + thiếu bôi trơn | Ma sát tăng nhanh, nhiệt tăng mạnh | Cháy lip, chai cứng, rò dầu |
| Bụi nhiều + trục quay liên tục | Bụi bị kéo qua vùng môi phớt | Mòn môi, mòn rãnh trục, rò lặp lại |
| Áp suất cao + Oil Seal tiêu chuẩn | Môi bị ép quá mạnh hoặc bị lật | Nóng, mòn nhanh, bật seal hoặc rò dầu |
| Runout lớn + vòng bi rơ | Môi seal tiếp xúc không đều | Mòn lệch, rò sau thời gian ngắn |
| Hóa chất + nhiệt cao | Vật liệu bị tấn công nhanh hơn | Trương nở, nứt, mềm, chai hoặc mất đàn hồi |
10. Checklist kiểm tra trước khi chọn Rotary Seal
Để chọn Rotary Seal đúng, cần thu thập đủ thông tin về điều kiện làm việc. Checklist dưới đây giúp tránh tình trạng chọn đúng size nhưng sai điều kiện.
- Kích thước: d × D × B, gồm đường kính trục, đường kính lỗ lắp và chiều cao phớt.
- Tốc độ quay: số vòng/phút, quay liên tục hay gián đoạn.
- Áp suất: gần khí quyển, áp suất thấp, có dao động hay có áp cao hơn thiết kế thông thường.
- Nhiệt độ: nhiệt môi trường, nhiệt dầu, nhiệt sinh ra do ma sát.
- Môi chất: dầu, mỡ, nước, hóa chất, dung dịch rửa hoặc nhiên liệu.
- Vật liệu phù hợp: NBR, FKM, HNBR, PTFE hoặc vật liệu khác theo môi chất và nhiệt.
- Bụi và môi trường ngoài: bụi nhẹ, bụi nặng, bùn, cát, nước bẩn, mạt kim loại.
- Runout và độ đồng tâm: trục có đảo, rung, lệch tâm hoặc vòng bi rơ không.
- Bề mặt trục: có xước dọc, rãnh mòn, gỉ, quá nhám hoặc quá bóng không.
- Kiểu seal: Oil Seal TC, SC, V-Ring, Cassette Seal, PTFE Rotary Seal hoặc giải pháp chuyên dụng.
Mẫu yêu cầu tốt: “Cần Rotary Seal cho trục 45 mm, housing 62 mm, cao 10 mm, tốc độ 1.450 rpm, dầu bánh răng 100°C, áp suất gần khí quyển, bên ngoài có bụi nhẹ, trục có dấu rãnh mòn.”
11. Lỗi thường gặp khi bỏ qua điều kiện làm việc
| Lỗi bỏ qua | Hậu quả | Cách xử lý đúng |
|---|---|---|
| Không hỏi tốc độ quay | Seal nóng, cháy môi hoặc mòn nhanh | Kiểm tra rpm, đường kính trục, vật liệu và bôi trơn |
| Không hỏi áp suất | Dùng Oil Seal tiêu chuẩn cho áp cao, dễ lật môi hoặc rò | Dùng seal chuyên dụng hoặc thiết kế giảm áp phù hợp |
| Không kiểm tra môi chất | Vật liệu trương nở, nứt, chai hoặc mềm | Chọn vật liệu theo dầu, mỡ, nước, hóa chất và nhiệt độ |
| Không kiểm tra bụi | Bụi làm mòn lip, mòn trục và phá ổ bi | Dùng TC, V-Ring, Cassette Seal hoặc che chắn bổ sung |
| Không kiểm tra runout | Mòn lệch, rò lặp lại, giảm tuổi thọ seal | Kiểm tra trục, vòng bi, độ đồng tâm và lắp đặt |
12. Sản phẩm và bài viết liên quan trên Sealtech Vietnam
13. Câu hỏi thường gặp về điều kiện làm việc của Rotary Seal
Rotary Seal chịu những điều kiện làm việc nào?
Rotary Seal thường chịu đồng thời tốc độ quay, áp suất, nhiệt độ, môi chất, bụi, độ đảo trục, tình trạng bề mặt trục và chất lượng lắp đặt.
Tốc độ quay ảnh hưởng đến Oil Seal như thế nào?
Tốc độ quay càng cao, vận tốc trượt giữa môi phớt và trục càng lớn. Điều này làm ma sát và nhiệt tăng, khiến lip dễ mòn, chai cứng hoặc cháy nếu chọn sai seal.
Oil Seal tiêu chuẩn có chịu áp suất cao không?
Phần lớn Oil Seal tiêu chuẩn được thiết kế cho áp suất thấp hoặc gần áp suất khí quyển. Nếu áp suất cao hơn, cần dùng seal chuyên dụng hoặc bổ sung giải pháp phù hợp.
Nhiệt độ ảnh hưởng gì đến Rotary Seal?
Nhiệt độ ảnh hưởng đến vật liệu môi phớt, lò xo và dầu bôi trơn. Nhiệt cao có thể làm cao su chai cứng, nứt, mất đàn hồi hoặc làm dầu thay đổi độ nhớt.
Bụi có làm Oil Seal hỏng nhanh không?
Có. Bụi, cát, mạt kim loại và bùn là nguyên nhân phổ biến làm mòn môi seal và bề mặt trục, gây rò dầu và giảm tuổi thọ ổ bi.
Runout là gì và vì sao quan trọng với Rotary Seal?
Runout là độ đảo của trục khi quay. Nếu runout quá lớn, môi seal tiếp xúc không ổn định, lực ép thay đổi liên tục, dẫn đến mòn lệch, rò dầu và giảm tuổi thọ.
14. Kết luận
Điều kiện làm việc của Rotary Seal là yếu tố quyết định khả năng làm kín và tuổi thọ của phớt trục quay. Một Rotary Seal luôn chịu đồng thời tốc độ quay, áp suất, nhiệt độ, môi chất, bụi và độ đảo của trục. Khi một trong các yếu tố này vượt quá khả năng của seal, phớt có thể nóng, mòn, cháy lip, rò dầu hoặc làm mòn bề mặt trục.
Vì vậy, chọn Rotary Seal không nên chỉ dựa vào kích thước. Cần hiểu rõ điều kiện vận hành thực tế: trục quay nhanh hay chậm, có áp suất không, nhiệt độ bao nhiêu, môi chất là dầu/mỡ/nước/hóa chất, môi trường có bụi hay không, trục có đảo hay có rãnh mòn không. Sealtech Vietnam hỗ trợ khách hàng đánh giá đầy đủ các điều kiện này để chọn đúng Oil Seal, V-Ring, Cassette Seal, PTFE Rotary Seal hoặc giải pháp làm kín phù hợp.
