Vì sao O-ring bị cắt sau vài ngày sử dụng? Nguyên nhân và cách khắc phục
Vì sao O-ring bị cắt sau vài ngày sử dụng? Nguyên nhân và cách khắc phục triệt để
Một chiếc O-ring bị cắt sau vài ngày sử dụng thường không đơn thuần là lỗi vật liệu. Vết cắt có thể hình thành ngay khi lắp nhưng chỉ phát triển thành rò rỉ sau vài chu kỳ vận hành; hoặc O-ring bị ép vào khe hở dưới áp suất rồi bị cắt dần, hiện tượng thường gọi là extrusion và nibbling.
Mô tả ngắn
O-ring có thể bị cắt do cạnh sắc, ba via, ren, lỗ ngang, dụng cụ lắp hoặc thiếu bôi trơn. Nếu hư hỏng xuất hiện sau vài ngày, cần đặc biệt kiểm tra áp suất, khe hở đùn, kích thước rãnh, độ cứng vật liệu, chuyển động lệch tâm và hiện tượng xoắn. Chỉ thay O-ring mới mà không xử lý nguyên nhân thường khiến lỗi lặp lại.
Điểm quan trọng: cần phân biệt vết cắt sạch do lắp đặt với mép răng cưa do vật liệu bị đùn vào khe hở và bị cắn dần trong quá trình vận hành.
1. Nhận biết kiểu O-ring bị cắt
Vết cắt thẳng, sạchThường liên quan đến cạnh sắc, ba via, ren hoặc dụng cụ lắp.

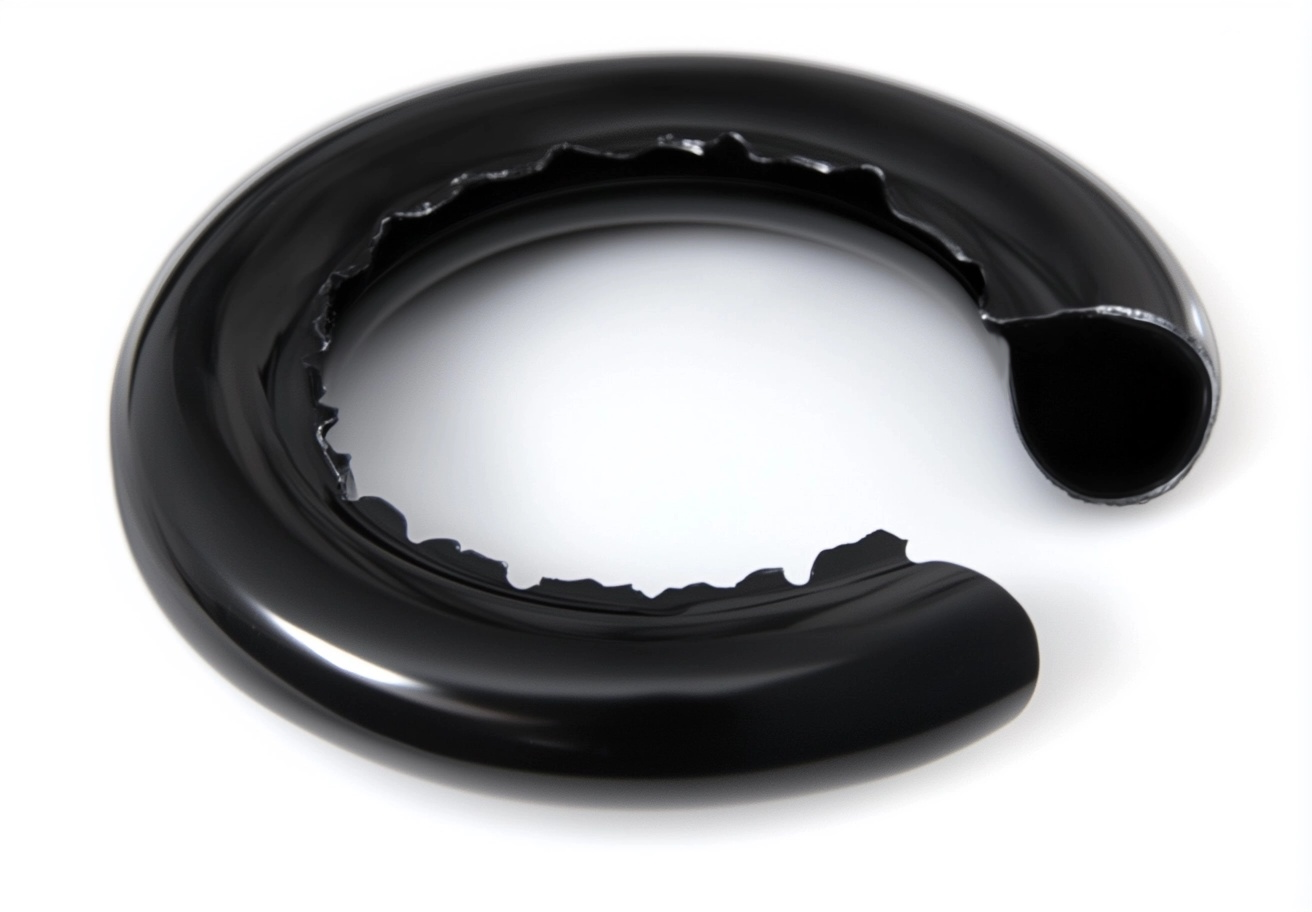

Mép răng cưaDấu hiệu điển hình của extrusion/nibbling tại phía áp suất thấp.
Vết xé chéo quanh vòngCó thể do O-ring xoắn và hỏng dạng xoắn trong chuyển động tịnh tiến.
Một phần bị mất vật liệuCó thể đã bị kẹp giữa hai chi tiết trong lúc lắp hoặc đóng cụm.
Bề mặt xước dàiLiên quan đến ma sát, bề mặt thô hoặc thiếu bôi trơn.
O-ring trương và mềmHóa chất không tương thích làm vật liệu yếu, sau đó dễ bị xé.
2. 10 nguyên nhân khiến O-ring bị cắt sau vài ngày
1. Cạnh sắc hoặc ba via cắt O-ring khi lắp
O-ring có thể đi qua miệng lỗ, vai trục hoặc mép rãnh chưa được bo. Vết xước nhỏ hình thành khi lắp, sau đó mở rộng dưới áp suất và chuyển động.
Khắc phục: vát mép, bo cạnh, loại bỏ ba via và dùng ống lắp dẫn hướng.
2. O-ring đi qua ren, lỗ ngang hoặc rãnh then
Đỉnh ren và mép lỗ có thể cắt trực tiếp bề mặt O-ring. Đây là lỗi phổ biến khi lắp seal vào piston, ty hoặc đầu nối.
Khắc phục: che ren bằng sleeve lắp, dùng cone dẫn hướng và xử lý toàn bộ mép giao nhau.
3. Thiếu hoặc dùng sai chất bôi trơn
Ma sát cao làm O-ring bị kéo căng, xoắn hoặc kẹt. Chất bôi trơn không tương thích còn có thể làm elastomer trương, mềm hoặc suy giảm.
Khắc phục: bôi lớp mỏng chất bôi trơn tương thích với cả vật liệu O-ring và môi chất hệ thống.

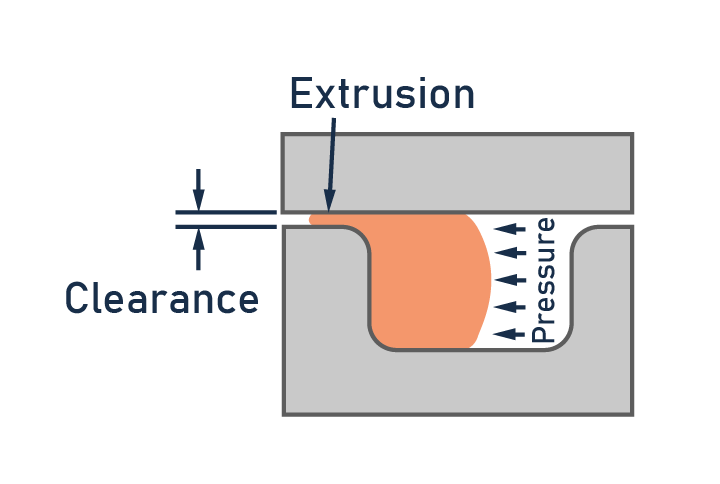

4. Khe hở đùn quá lớn

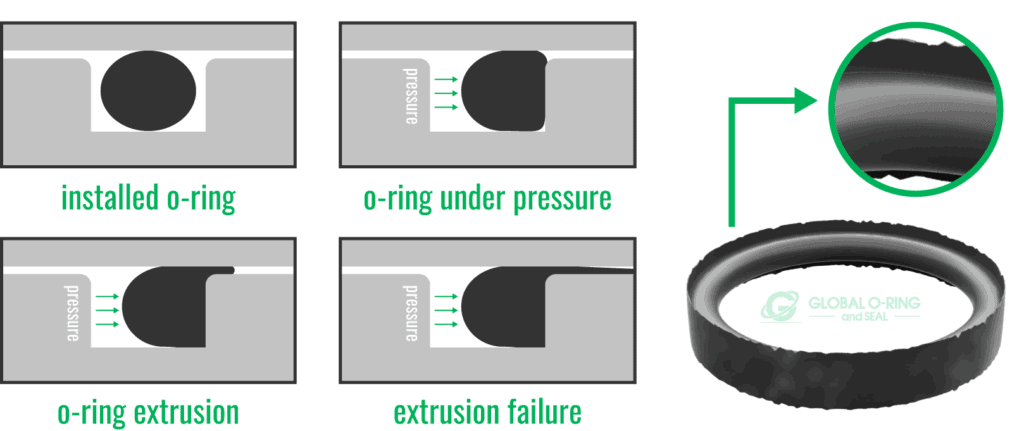

Dưới áp suất, vật liệu bị ép vào khe giữa hai chi tiết. Khi áp suất dao động hoặc chi tiết chuyển động, phần cao su trong khe bị cắt từng mảnh, tạo mép răng cưa.
Khắc phục: giảm khe hở, kiểm soát dung sai, dùng vật liệu cứng hơn hoặc bổ sung backup ring.
5. Áp suất làm việc hoặc áp suất đỉnh quá cao
Áp suất đỉnh xảy ra trong thời gian ngắn vẫn có thể đẩy O-ring vào khe hở. Lỗi thường xuất hiện sau vài chu kỳ thay vì ngay khi khởi động.
Khắc phục: đo áp suất động, kiểm soát pressure spike và chọn kết cấu chống đùn phù hợp.
6. Rãnh quá nông hoặc độ nén quá lớn
O-ring bị ép quá mức nhưng không có đủ thể tích rỗng để giãn nở. Khi nhiệt độ hoặc áp suất tăng, vật liệu bị đẩy ra khỏi rãnh và dễ bị kẹp cắt.
Khắc phục: tính lại độ nén, độ điền đầy rãnh và khả năng trương nở của vật liệu.
7. Sai kích thước O-ring
Tiết diện quá lớn gây chèn ép; đường kính trong quá nhỏ khiến vòng bị kéo giãn quá mức; O-ring quá dài có thể nhăn hoặc bị kẹp khi đóng cụm.
Khắc phục: đo rãnh và chọn kích thước theo thiết kế, không chỉ dựa vào O-ring cũ đã biến dạng.

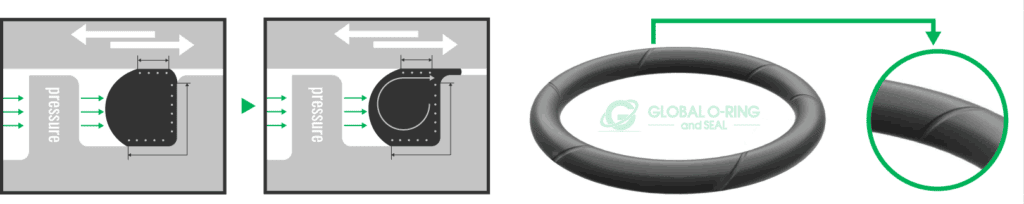

8. O-ring bị xoắn trong rãnh
Trong chuyển động tịnh tiến, ma sát không đều có thể làm vòng lăn và xoắn. Vết rách phát triển theo đường chéo hoặc dạng xoắn quanh tiết diện.
Khắc phục: cải thiện bôi trơn, bề mặt và rãnh; lắp không xoắn; cân nhắc X-ring cho ứng dụng dễ spiral failure.
9. Chọn sai vật liệu hoặc độ cứng
Vật liệu quá mềm dễ đùn ở áp suất cao. Vật liệu không tương thích có thể trương nở, mềm hóa hoặc giòn, làm khả năng chống cắt giảm mạnh.
Khắc phục: chọn NBR, FKM, EPDM, Silicone, FFKM hoặc vật liệu khác theo môi chất, nhiệt độ, áp suất và chuyển động.
10. Lệch tâm, rung hoặc bề mặt chuyển động quá thô
Lệch tâm tạo khe hở không đều; tại vị trí khe lớn, O-ring bị đùn mạnh hơn. Bề mặt thô và rung động tiếp tục cắt, mài phần vật liệu đã nhô vào khe.
Khắc phục: kiểm tra độ đồng tâm, bạc dẫn hướng, độ rơ, độ nhám và tình trạng bề mặt.
3. Hình minh họa cơ chế O-ring bị cắt
Ảnh minh họa dùng để nhận diện cơ chế hư hỏng. Khi kiểm tra thực tế nên chụp O-ring ngay sau khi tháo, ghi lại phía áp suất và vị trí vết cắt so với khe hở.
4. Bảng chẩn đoán nhanh
| Dấu vết | Nguyên nhân ưu tiên | Kiểm tra | Giải pháp |
|---|---|---|---|
| Vết cắt thẳng, sạch | Cạnh sắc, ba via, dụng cụ lắp | Miệng lỗ, ren, lỗ ngang | Bo cạnh và dùng sleeve lắp |
| Mép răng cưa một phía | Extrusion/nibbling | Áp suất và khe hở | Giảm khe, tăng độ cứng, backup ring |
| Rách chéo quanh tiết diện | O-ring xoắn | Bôi trơn, hành trình, độ nhám | Chống xoắn hoặc dùng X-ring |
| Bị kẹp mất một mảng | O-ring trồi khỏi rãnh khi đóng cụm | Kích thước và độ giữ trong rãnh | Chỉnh rãnh và quy trình lắp |
| Mềm, trương rồi rách | Sai vật liệu hoặc chất bôi trơn | Môi chất, phụ gia và nhiệt độ | Đổi compound tương thích |
5. Quy trình kiểm tra khi O-ring hỏng sau vài ngày
- Ngừng máy an toàn và ghi nhận áp suất, nhiệt độ tại thời điểm rò.
- Đánh dấu phía áp suất trước khi tháo cụm.
- Tháo O-ring cẩn thận để không tạo thêm vết cắt.
- Chụp ảnh toàn vòng và cận cảnh vị trí hư hỏng.
- Kiểm tra cạnh sắc, ba via, ren và lỗ ngang trên đường lắp.
- Đo rãnh, tiết diện O-ring, độ nén và độ điền đầy.
- Đo khe hở đùn tại điều kiện tải lớn nhất.
- Xác nhận vật liệu, độ cứng, môi chất và chất bôi trơn.
- Kiểm tra lệch tâm, bạc dẫn hướng và bề mặt chuyển động.
- Chạy thử có kiểm soát sau khi xử lý nguyên nhân.
6. Cách khắc phục triệt để
Sửa đường lắpVát mép, bo cạnh, loại bỏ ba via và che ren.
Kiểm soát rãnhĐiều chỉnh chiều sâu, chiều rộng và độ điền đầy.
Giảm khe hởKiểm soát dung sai và biến dạng chi tiết dưới tải.
Dùng backup ringChặn đường vật liệu bị đùn ở phía áp suất thấp.
Chọn vật liệuĐúng môi chất, nhiệt độ, áp suất và độ cứng.
Cải thiện lắp đặtDùng dụng cụ nhựa, bôi trơn và kiểm tra không xoắn.
Không nên chỉ tăng độ cứng: O-ring cứng hơn có thể chống đùn tốt hơn nhưng khó lắp và khó bù sai lệch hơn. Nếu khe hở hoặc rãnh sai, lỗi vẫn có thể lặp lại.
7. Checklist phòng ngừa trước khi đưa máy vào hoạt động
- Đúng kích thước và đúng mã vật liệu.
- O-ring sạch, không xước, không lưu kho biến dạng.
- Rãnh sạch và không có phoi kim loại.
- Mọi cạnh đi qua đã được vát hoặc che bằng dụng cụ dẫn hướng.
- Chất bôi trơn tương thích với elastomer và môi chất.
- O-ring nằm đều, không xoắn, không trồi khỏi rãnh.
- Khe hở và áp suất nằm trong giới hạn thiết kế.
- Có backup ring đúng phía nếu hệ thống yêu cầu.
- Cụm lắp được đưa vào thẳng tâm và chậm, không dùng lực giật.
8. Câu hỏi thường gặp
O-ring bị cắt sau vài ngày có phải do chất lượng kém?
Có thể, nhưng thường cần kiểm tra trước các yếu tố như cạnh sắc, khe hở đùn, áp suất, sai rãnh, vật liệu không tương thích và phương pháp lắp.
Làm sao phân biệt vết cắt khi lắp với extrusion?
Vết do lắp thường khá thẳng và tập trung tại vị trí đi qua cạnh sắc. Extrusion thường tạo mép răng cưa hoặc nhiều vết sứt tại phía áp suất thấp, gần khe hở giữa hai chi tiết.
Khi nào cần dùng backup ring?
Backup ring thường được cân nhắc khi áp suất cao, khe hở lớn, nhiệt độ làm vật liệu mềm hơn hoặc có xung áp. Số lượng và vị trí vòng phụ thuộc hướng áp suất.
Có thể dùng mỡ Silicone để lắp mọi O-ring không?
Không. Chất bôi trơn phải tương thích với vật liệu O-ring, môi chất và yêu cầu quy trình. Một số ứng dụng không cho phép dùng mỡ Silicone.
O-ring cứng hơn có luôn tốt hơn không?
Không. Độ cứng cao hỗ trợ chống đùn nhưng làm lực lắp tăng và khả năng bù sai lệch giảm. Cần lựa chọn cùng với áp suất, khe hở và thiết kế rãnh.
9. Kết luận
O-ring bị cắt sau vài ngày thường là kết quả của hư hỏng ban đầu khi lắp hoặc quá trình extrusion, nibbling và xoắn trong vận hành. Muốn xử lý triệt để cần quan sát hình dạng vết cắt, xác định phía áp suất, đo rãnh và khe hở, kiểm tra đường lắp, vật liệu, độ cứng, bôi trơn và chuyển động của hệ thống.
