Vật liệu PTFE là gì? Đặc tính, ứng dụng và cách chọn gioăng PTFE
Vật liệu PTFE là gì? Đặc tính, ứng dụng và cách lựa chọn gioăng PTFE
PTFE, tên đầy đủ là Polytetrafluoroethylene, là fluoropolymer kỹ thuật nổi bật nhờ khả năng kháng hóa chất rất rộng, hệ số ma sát thấp, chịu nhiệt tốt và cách điện cao. PTFE được sử dụng để sản xuất gioăng, vòng đệm, seat van, phớt thủy lực, vòng dẫn hướng và nhiều chi tiết làm kín trong ngành hóa chất, thực phẩm, dược phẩm, dầu khí, điện – điện tử và chế tạo máy.
Mô tả ngắn về vật liệu PTFE
PTFE là nhựa fluoropolymer có liên kết carbon–fluor bền vững. Vật liệu thường được sử dụng trong dải nhiệt tham khảo từ khoảng -200°C đến +260°C, tùy cấp vật liệu và điều kiện vận hành. PTFE gần như trơ với nhiều loại hóa chất, không hút nước đáng kể, có ma sát thấp nhưng không đàn hồi như cao su và dễ xảy ra biến dạng chậm dưới tải, còn gọi là creep hoặc cold flow.
Lưu ý: PTFE là fluoropolymer, không phải elastomer. Gioăng PTFE cần thiết kế rãnh, lực siết hoặc bộ phận tạo lực phù hợp để duy trì tiếp xúc làm kín.

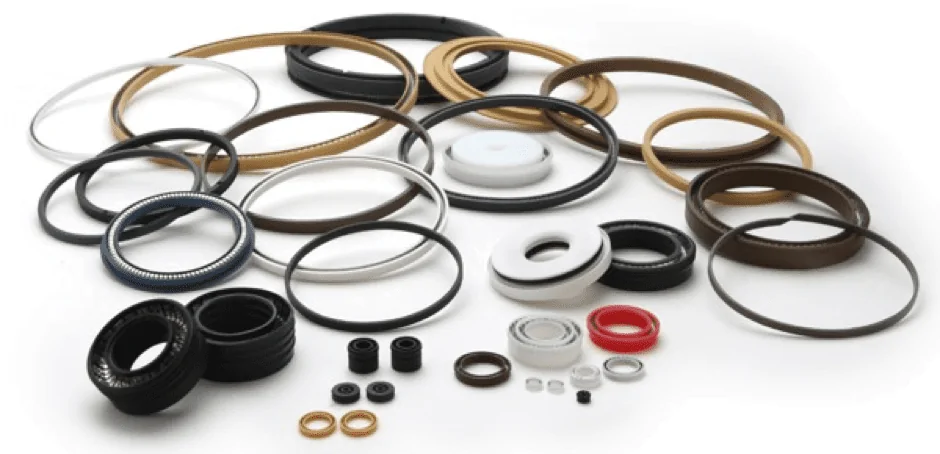

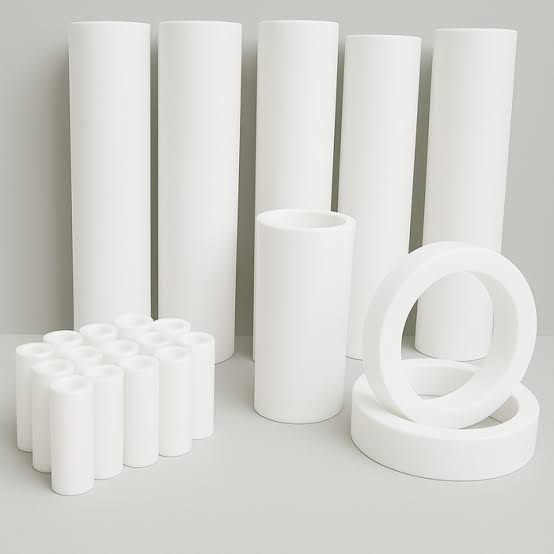

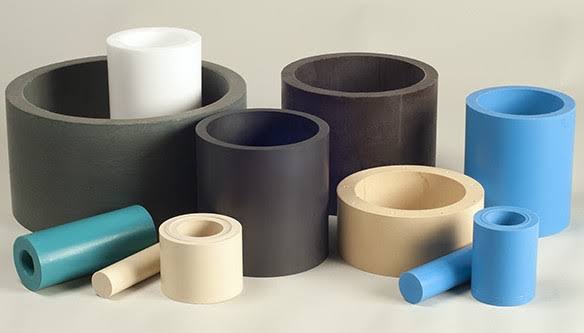

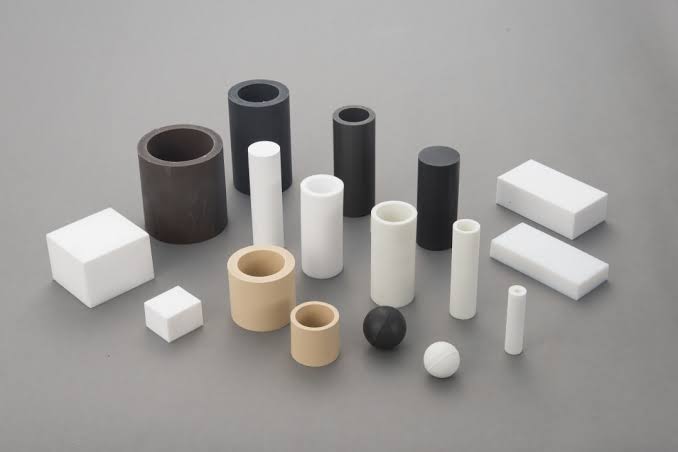

Hình ảnh sản phẩm PTFE
1. PTFE là vật liệu gì?

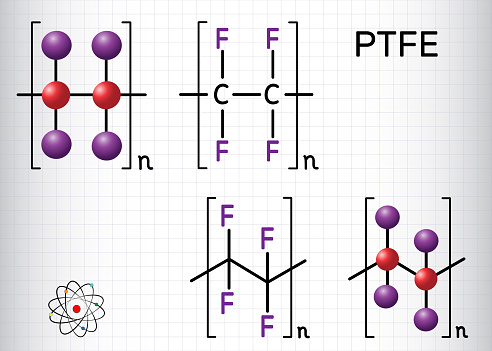

PTFE là polymer tổng hợp được tạo thành từ các đơn vị tetrafluoroethylene. Trong cấu trúc PTFE, mạch carbon được bao quanh bởi các nguyên tử fluor. Cấu trúc này tạo nên khả năng chống hóa chất, chịu nhiệt và chống bám dính đặc trưng.
Không giống O-ring cao su, PTFE nguyên chất có độ đàn hồi thấp. Khi bị biến dạng, vật liệu không hồi phục nhanh và hoàn toàn như NBR, EPDM, Silicone hoặc FKM. Vì vậy, phớt PTFE thường được thiết kế với lò xo, O-ring tạo lực hoặc hình dạng môi làm kín chuyên dụng.
PTFE không làm kín theo cách giống cao su. Hiệu quả làm kín phụ thuộc vào hình học phớt, tải tiếp xúc, bề mặt, áp suất và khả năng bù mòn của thiết kế.
Kháng hóa chất
Tương thích với phạm vi môi chất rất rộng trong điều kiện phù hợp.
Ma sát thấp
Giúp giảm lực khởi động và hiện tượng dính – trượt.
Dải nhiệt rộng
Có thể làm việc ở cả nhiệt độ rất thấp và nhiệt độ cao.
2. Các đặc tính nổi bật của PTFE
Kháng hóa chất rất rộng
Chống lại nhiều axit, bazơ, dung môi, dầu và nhiên liệu.
Hệ số ma sát thấp
Phù hợp với phớt chuyển động, vòng dẫn hướng và bề mặt chống dính.
Không hút nước đáng kể
Tính chất ít bị ảnh hưởng bởi độ ẩm trong nhiều ứng dụng.
Cách điện tốt
Có tính chất điện môi cao trong phạm vi nhiệt độ rộng.
Chống lão hóa
Kháng ozone, tia UV và điều kiện thời tiết tốt.
Có thể gia cường
Glass fiber, carbon, graphite và bronze giúp điều chỉnh cơ tính.
Các thông số cần quan tâm
- Khối lượng riêng và cấp vật liệu.
- Độ bền kéo và độ giãn dài.
- Khả năng chịu nén và chống biến dạng chậm.
- Độ cứng và khả năng chống mài mòn.
- Hệ số ma sát và tốc độ trượt.
- Dải nhiệt độ làm việc.
- Độ tinh khiết và chất độn gia cường.
3. Khả năng chịu nhiệt của PTFE
PTFE thường có thể làm việc trong dải nhiệt tham khảo khoảng -200°C đến +260°C. Nhờ duy trì tính chất ở nhiệt độ thấp, PTFE được dùng trong thiết bị khí công nghiệp và một số ứng dụng lạnh sâu.
Ở nhiệt độ cao, PTFE vẫn có khả năng kháng hóa chất tốt nhưng độ cứng và khả năng chịu tải giảm. Hiện tượng creep diễn ra nhanh hơn, khiến chi tiết thay đổi hình dạng nếu chịu tải liên tục.
Không nên nhầm nhiệt độ nóng chảy của PTFE với nhiệt độ làm việc liên tục. Giới hạn sử dụng thực tế phải được xác định theo tải trọng, áp suất, thời gian, môi chất và kết cấu chi tiết.
Nhiệt độ ảnh hưởng đến PTFE như thế nào?
- Nhiệt độ tăng làm độ cứng và khả năng chịu tải của PTFE giảm.
- Biến dạng chậm dưới tải có thể tăng đáng kể.
- Khe hở đùn trở nên quan trọng hơn ở nhiệt độ và áp suất cao.
- Hệ số giãn nở nhiệt lớn cần được tính đến khi thiết kế rãnh.
- Chu kỳ nhiệt có thể làm thay đổi tải tiếp xúc của phớt.
4. Khả năng chịu hóa chất của PTFE
PTFE được xem là một trong những vật liệu polymer có khả năng kháng hóa chất rộng nhất. Vật liệu thường tương thích với nhiều axit mạnh, bazơ, dung môi hữu cơ, dầu, nhiên liệu và hóa chất oxy hóa.
| Nhóm môi chất | Khả năng điển hình | Lưu ý lựa chọn |
|---|---|---|
| Axit | Rất tốt với nhiều loại | Kiểm tra nhiệt độ, nồng độ và áp suất |
| Bazơ | Rất tốt với nhiều loại | Kim loại kiềm nóng chảy là trường hợp đặc biệt |
| Dung môi hữu cơ | Rất tốt | Đánh giá thêm độ thấm và điều kiện làm kín |
| Dầu và nhiên liệu | Rất tốt | Kiểm tra phụ gia và nhiệt độ vận hành |
| Hơi nước | Tốt về mặt hóa học | Thiết kế cần kiểm soát creep và chu kỳ nhiệt |
| Khí fluor hóa đặc biệt | Cần đánh giá riêng | Điều kiện nhiệt độ và áp suất có thể ảnh hưởng lớn |
Kháng hóa chất tốt không đồng nghĩa với khả năng làm kín tự động tốt. Cần đánh giá đồng thời độ thấm, tải nén, biến dạng, bề mặt và kết cấu rãnh.
5. Ưu điểm và hạn chế của PTFE
Ưu điểm
- Kháng hóa chất rất rộng.
- Làm việc trong dải nhiệt rộng.
- Hệ số ma sát thấp.
- Chống bám dính tốt.
- Không hút nước đáng kể.
- Chống ozone, tia UV và lão hóa.
- Có tính chất cách điện tốt.
Hạn chế
- Không đàn hồi giống cao su.
- Dễ creep hoặc cold flow dưới tải lâu dài.
- Khả năng chống mài mòn của PTFE nguyên chất còn hạn chế.
- Độ bền cơ học thấp hơn nhiều nhựa kỹ thuật.
- Hệ số giãn nở nhiệt tương đối lớn.
- Cần kiểm soát khe hở đùn khi áp suất cao.
- Gia công kích thước nhỏ hoặc hình dạng phức tạp có thể tốn chi phí.
6. PTFE nguyên chất và PTFE gia cường
PTFE nguyên chất có khả năng kháng hóa chất và độ tinh khiết cao nhưng chịu tải, chống creep và chống mài mòn hạn chế. Để cải thiện tính chất, nhà sản xuất có thể bổ sung chất độn.
| Loại PTFE | Đặc điểm chính | Ứng dụng tham khảo |
|---|---|---|
| PTFE nguyên chất | Kháng hóa chất rộng, ma sát thấp, độ tinh khiết cao | Gioăng hóa chất, cách điện, thiết bị sạch |
| PTFE + Glass fiber | Tăng độ cứng, chịu nén và chống creep | Vòng dẫn hướng, seat, chi tiết chịu tải |
| PTFE + Carbon | Cải thiện chống mài mòn và dẫn nhiệt | Phớt động, vòng piston, máy nén |
| PTFE + Graphite | Ma sát thấp, hỗ trợ bôi trơn và chịu mài mòn | Phớt chuyển động và vòng trượt |
| PTFE + Bronze | Tăng chịu tải, chống mài mòn và ổn định kích thước | Thủy lực, vòng dẫn hướng, thiết bị nặng |
Chất độn có thể thay đổi khả năng tương thích hóa học, độ sạch, màu sắc và tính chất điện. Không nên thay PTFE nguyên chất bằng PTFE gia cường nếu chưa đánh giá môi chất và yêu cầu của hệ thống.
7. So sánh PTFE với NBR, EPDM, Silicone và FKM
| Tiêu chí | PTFE | NBR | EPDM | Silicone | FKM |
|---|---|---|---|---|---|
| Loại vật liệu | Fluoropolymer | Elastomer | Elastomer | Elastomer | Elastomer |
| Đàn hồi | Thấp | Tốt | Tốt | Tốt | Tốt |
| Kháng hóa chất | Rất rộng | Trung bình | Tốt với một số nhóm | Hạn chế hơn | Tốt |
| Hệ số ma sát | Rất thấp | Cao hơn | Cao hơn | Cao hơn | Cao hơn |
| Dải nhiệt | Rất rộng | Trung bình | Khá rộng | Rất rộng | Rộng |
| Làm kín tĩnh đơn giản | Cần thiết kế phù hợp | Tốt | Tốt | Tốt | Tốt |
Khi nào nên chọn PTFE thay cho O-ring cao su?
PTFE thường được lựa chọn khi elastomer không chịu được hóa chất, nhiệt độ, độ tinh khiết hoặc ma sát của ứng dụng. Tuy nhiên, nếu hệ thống cần biến dạng đàn hồi lớn để bù sai lệch, O-ring cao su hoặc phớt PTFE kết hợp bộ phận tạo lực có thể phù hợp hơn.
8. Các lĩnh vực ứng dụng của PTFE
Công nghiệp hóa chất
Gioăng mặt bích, seat van, bơm, thiết bị phản ứng và đường ống.
Dầu khí
Phớt van, vòng đệm, seal áp suất cao và chi tiết chống hóa chất.
Thủy lực – khí nén
Vòng piston, rod seal, wiper, backup ring và vòng dẫn hướng.
Thực phẩm và dược phẩm
Thiết bị sạch sử dụng cấp PTFE có chứng nhận phù hợp.
Điện – điện tử
Chi tiết cách điện, linh kiện tần số cao và lớp bảo vệ.
Thiết bị chân không
Phớt lò xo, seat và chi tiết làm kín có độ thoát khí phù hợp.
Máy nén và máy bơm
Vòng piston, packing, wear ring và phớt chuyển động.
Thiết bị nhiệt
Gioăng, vòng đệm và chi tiết làm việc ở nhiệt độ cao.
Chế tạo máy
Bạc trượt, vòng dẫn hướng, lớp chống dính và chi tiết gia công.
9. Các dạng sản phẩm PTFE phổ biến
- Gioăng PTFE: dùng cho mặt bích, nắp thiết bị và đường ống hóa chất.
- Backup ring: vòng chống đùn hỗ trợ O-ring ở áp suất cao.
- Piston seal và rod seal: phớt cho xi lanh thủy lực hoặc khí nén.
- Spring energized seal: phớt PTFE có lò xo tạo lực tiếp xúc.
- V-ring và lip seal: làm kín chuyển động quay hoặc tịnh tiến.
- Guide ring và wear ring: dẫn hướng piston, ty và chống tiếp xúc kim loại.
- Valve seat: đế làm kín cho van bi, van bướm và van điều khiển.
- Tấm, cây và ống PTFE: bán thành phẩm dùng để gia công chi tiết.
- Chi tiết theo bản vẽ: vòng đệm, bạc, nozzle và linh kiện đặc biệt.
10. Cách lựa chọn gioăng và phớt PTFE
1
Xác định môi chất
Tên hóa chất, nồng độ, hỗn hợp và độ tinh khiết.
2
Xác định nhiệt độ
Nhiệt thấp nhất, nhiệt liên tục và nhiệt đỉnh.
3
Xác định áp suất
Áp làm việc, áp đỉnh và khe hở đùn.
4
Kiểm tra chuyển động
Tĩnh, tịnh tiến, quay, tốc độ và hành trình.
5
Chọn cấp PTFE
Nguyên chất hoặc gia cường phù hợp.
Thông tin cần cung cấp khi yêu cầu tư vấn
Điều kiện vận hành
- Tên và nồng độ môi chất.
- Dải nhiệt độ làm việc.
- Áp suất và áp suất đỉnh.
- Dạng chuyển động và tốc độ.
- Yêu cầu tuổi thọ.
Thông tin kỹ thuật
- Kích thước hoặc bản vẽ.
- Kích thước rãnh và khe hở.
- Vật liệu bề mặt tiếp xúc.
- Độ nhám bề mặt.
- Chứng nhận và độ tinh khiết cần thiết.
Với phớt chuyển động, cần đánh giá đồng thời áp suất và tốc độ. Hai điều kiện này kết hợp tạo nhiệt ma sát và ảnh hưởng trực tiếp đến tuổi thọ của phớt PTFE.
11. Hướng dẫn lắp đặt và bảo quản PTFE
Lắp đặt
- Kiểm tra đúng kích thước, vật liệu và hướng lắp.
- Làm sạch rãnh và loại bỏ ba via, bụi hoặc mạt kim loại.
- Không bẻ gập mạnh vì chi tiết PTFE có thể bị biến dạng vĩnh viễn.
- Dùng dụng cụ dẫn hướng khi phớt phải đi qua ren hoặc cạnh sắc.
- Không kéo giãn vòng PTFE quá mức nếu chưa có quy trình định hình lại.
- Sử dụng chất bôi trơn lắp ráp tương thích với môi chất.
- Tuân thủ đúng chiều môi phớt và hướng áp suất.
Bảo quản
- Giữ sản phẩm trong bao bì sạch, tránh bụi và va đập.
- Không đặt vật nặng lên phớt hoặc vòng tiết diện mỏng.
- Tránh uốn, gập hoặc treo chi tiết làm biến dạng lâu dài.
- Phân loại PTFE nguyên chất và từng loại PTFE gia cường.
- Giữ mã lô và hồ sơ vật liệu nếu cần truy xuất.
12. Câu hỏi thường gặp về PTFE
PTFE có phải là cao su không?
Không. PTFE là fluoropolymer nhiệt dẻo, không phải elastomer. Vật liệu không có khả năng đàn hồi và hồi phục giống O-ring cao su.
PTFE có phải là Teflon không?
PTFE là tên vật liệu Polytetrafluoroethylene. Teflon là một tên thương mại nổi tiếng dùng cho một số sản phẩm fluoropolymer. Trong kỹ thuật nên sử dụng tên PTFE và xác định rõ cấp vật liệu.
PTFE chịu được nhiệt độ bao nhiêu?
Dải nhiệt tham khảo thường được nhắc đến là khoảng -200°C đến +260°C. Giới hạn thực tế phụ thuộc vào tải trọng, áp suất, môi chất, thời gian và thiết kế chi tiết.
PTFE có chịu được mọi hóa chất không?
PTFE kháng được phạm vi hóa chất rất rộng nhưng không nên xem là tuyệt đối trong mọi điều kiện. Một số tác nhân đặc biệt như kim loại kiềm nóng chảy và môi trường fluor hóa khắc nghiệt cần được đánh giá riêng.
PTFE nguyên chất và PTFE gia cường khác nhau thế nào?
PTFE nguyên chất nổi bật về kháng hóa chất và độ tinh khiết. PTFE gia cường bổ sung glass fiber, carbon, graphite hoặc bronze để tăng chịu tải, chống creep và chống mài mòn.
Tại sao PTFE dễ bị biến dạng dưới tải?
PTFE có xu hướng creep hoặc cold flow, nghĩa là vật liệu biến dạng dần khi chịu tải liên tục. Hiện tượng tăng lên khi nhiệt độ và áp suất cao.
PTFE có dùng làm O-ring được không?
Có thể sản xuất vòng có hình dạng O-ring từ PTFE, nhưng vòng không đàn hồi giống cao su. Thiết kế lắp, kích thước rãnh và phương pháp tạo lực phải phù hợp.
PTFE có dùng cho thực phẩm và dược phẩm không?
Có các cấp PTFE phù hợp với những ngành này. Tuy nhiên, cần kiểm tra chứng nhận, độ tinh khiết và khả năng truy xuất của đúng sản phẩm.
13. Kết luận
PTFE là vật liệu kỹ thuật có khả năng kháng hóa chất rất rộng, chịu nhiệt tốt, hệ số ma sát thấp và chống lão hóa cao. Nhờ các đặc tính này, PTFE được sử dụng rộng rãi trong công nghiệp hóa chất, dầu khí, thủy lực, khí nén, thực phẩm, dược phẩm và chế tạo máy.
Tuy nhiên, PTFE không đàn hồi như cao su và có thể biến dạng chậm dưới tải. Để đạt hiệu quả làm kín ổn định, cần lựa chọn đúng cấp PTFE, chất độn, kết cấu phớt, kích thước rãnh, khe hở, bề mặt và điều kiện vận hành.
