Vật liệu FFKM là gì? Đặc tính, ứng dụng và cách chọn Perfluoroelastomer
Vật liệu FFKM là gì? Đặc tính, ứng dụng và cách lựa chọn gioăng FFKM
FFKM, tên đầy đủ là Perfluoroelastomer, là nhóm vật liệu đàn hồi hiệu suất rất cao được sử dụng trong những hệ thống có nhiệt độ khắc nghiệt, hóa chất mạnh hoặc yêu cầu độ sạch cao. FFKM kết hợp tính đàn hồi của cao su với khả năng kháng hóa chất gần với vật liệu fluoropolymer. Vì vậy, O-ring FFKM, gioăng FFKM và phớt FFKM thường xuất hiện trong công nghiệp bán dẫn, hóa chất, dầu khí, dược phẩm, thiết bị chân không và các hệ thống mà gioăng thông thường khó đáp ứng.
Mô tả ngắn về vật liệu FFKM
FFKM là cao su perfluoroelastomer có hàm lượng fluor rất cao và liên kết carbon–fluor bền vững. Vật liệu này nổi bật nhờ khả năng chống lại nhiều loại axit, bazơ, dung môi, hydrocarbon, nhiên liệu và môi chất phản ứng. Một số compound FFKM còn có thể làm việc ở nhiệt độ trên 300°C. Tuy nhiên, khả năng thực tế phụ thuộc mạnh vào từng công thức vật liệu, môi chất, áp suất, thời gian tiếp xúc và thiết kế rãnh lắp.
Lưu ý kỹ thuật: FFKM là tên phân loại vật liệu, không phải một compound duy nhất. Hai sản phẩm cùng được gọi là FFKM vẫn có thể khác nhau đáng kể về giới hạn nhiệt độ, độ cứng, độ biến dạng dư, khả năng chịu plasma, hơi nước hoặc amin.

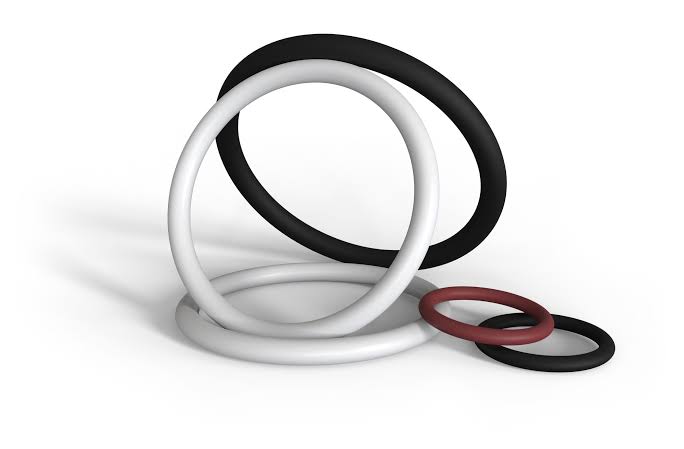

Hình ảnh gioăng và sản phẩm làm kín FFKM
1. FFKM là vật liệu gì?

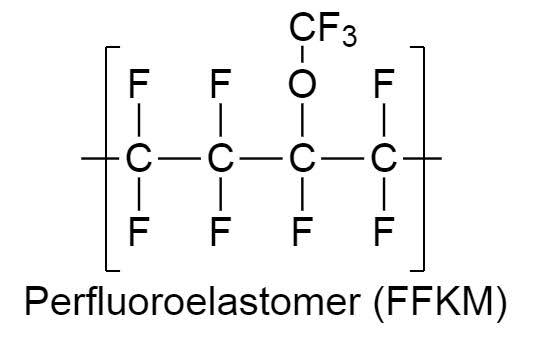

FFKM là ký hiệu theo tiêu chuẩn phân loại cao su dành cho nhóm perfluoroelastomer. Đây là vật liệu đàn hồi có cấu trúc polymer được fluor hóa ở mức rất cao. Các liên kết carbon–fluor trong mạch polymer có độ bền liên kết lớn, giúp vật liệu ổn định trước nhiệt, oxy hóa và nhiều loại hóa chất.
FFKM vẫn có khả năng co giãn và hồi phục hình dạng như cao su. Nhờ đặc điểm này, vật liệu có thể tạo lực tiếp xúc lên bề mặt rãnh và duy trì khả năng làm kín khi hệ thống có dao động nhiệt độ hoặc áp suất.
FFKM được lựa chọn khi yêu cầu làm kín vượt quá khả năng của các vật liệu thông dụng như NBR, EPDM hoặc FKM.
Đàn hồi
Có thể biến dạng trong rãnh và tạo lực tiếp xúc để làm kín.
Kháng hóa chất rộng
Phù hợp với nhiều môi chất mà cao su thông thường dễ trương nở hoặc suy giảm.
Chịu nhiệt cao
Một số compound chuyên dụng có thể làm việc ở nhiệt độ trên 300°C.

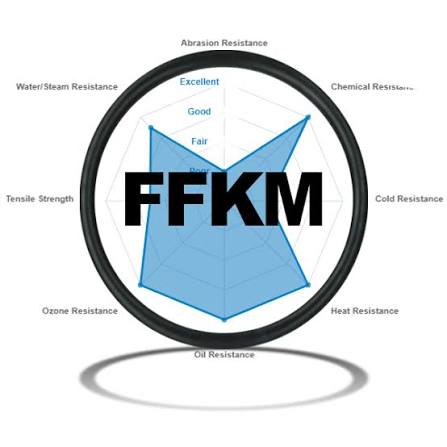

2. Các đặc tính nổi bật của vật liệu FFKM
FFKM được xếp vào nhóm vật liệu làm kín cao cấp vì có thể đáp ứng đồng thời nhiều yêu cầu khó. Tuy nhiên, không phải mọi compound FFKM đều có cùng tính năng.
Khả năng kháng hóa chất
Chống lại nhiều loại axit, bazơ, dung môi hữu cơ, hydrocarbon, nhiên liệu và môi chất phản ứng.
Ổn định ở nhiệt độ cao
Giữ tính chất cơ học và khả năng làm kín tốt hơn nhiều loại elastomer thông dụng.
Độ biến dạng dư thấp
Compound phù hợp có thể duy trì lực làm kín tốt sau thời gian bị nén lâu dài.
Kháng lão hóa
Chống oxy hóa, ozone và nhiều tác nhân làm cao su bị nứt hoặc chai cứng.
Độ sạch và thoát khí
Có các compound chuyên dụng cho chân không, bán dẫn hoặc môi trường yêu cầu ít tạp chất.
Tính năng phụ thuộc compound
Khả năng chịu hơi nước, amin, plasma và nhiệt độ thấp phải được kiểm tra riêng.
3. Khả năng chịu nhiệt của FFKM
FFKM được biết đến nhiều nhất nhờ khả năng làm việc ở nhiệt độ cao. Dải nhiệt điển hình của nhiều compound nằm trong khoảng từ khoảng -15°C đến +300°C. Một số loại chuyên dụng có thể chịu nhiệt độ thấp tốt hơn hoặc làm việc ở mức xấp xỉ +315°C.
Không nên dùng một dải nhiệt chung cho tất cả FFKM. Nhiệt độ tối đa liên tục, nhiệt độ đỉnh trong thời gian ngắn và giới hạn nhiệt độ thấp phụ thuộc vào nhà sản xuất, hệ đóng rắn, độ cứng, môi chất và điều kiện làm việc thực tế.
Nhiệt độ ảnh hưởng đến gioăng như thế nào?
- Nhiệt quá cao có thể làm vật liệu mất tính đàn hồi, chai cứng hoặc suy giảm cơ tính.
- Nhiệt độ thấp có thể khiến gioăng cứng hơn và giảm khả năng bám theo bề mặt làm kín.
- Chu kỳ nóng–lạnh liên tục có thể làm thay đổi lực nén trong rãnh.
- Nhiệt độ và hóa chất thường tác động đồng thời, làm tốc độ lão hóa tăng lên.
- Áp suất cao ở nhiệt độ cao làm tăng yêu cầu đối với rãnh và vòng chống đùn.
4. Khả năng chịu hóa chất của FFKM
Nhờ cấu trúc được fluor hóa cao, FFKM có phạm vi tương thích hóa học rất rộng. Vật liệu thường được cân nhắc khi hệ thống chứa nhiều loại hóa chất khác nhau hoặc khi việc thay đổi môi chất có thể khiến các elastomer thông thường trở nên không phù hợp.
| Nhóm môi chất | Khả năng điển hình | Lưu ý lựa chọn |
|---|---|---|
| Axit và hỗn hợp axit | Rất tốt với nhiều loại | Kiểm tra nồng độ, nhiệt độ và tính oxy hóa |
| Bazơ và dung dịch kiềm | Tốt với compound phù hợp | Amin nóng cần được đánh giá riêng |
| Dung môi hữu cơ | Rất tốt với nhiều dung môi | Xem xét hỗn hợp dung môi và nhiệt độ |
| Dầu và hydrocarbon | Rất tốt | Kiểm tra phụ gia trong dầu |
| Hơi nước nóng | Phụ thuộc compound | Chọn loại được thiết kế cho steam hoặc SIP |
| Plasma và khí phản ứng | Có loại chuyên dụng | Quan tâm độ sạch, hạt phát sinh và mức ăn mòn |
Bảng trên chỉ mang tính định hướng. Trước khi sử dụng cần đối chiếu bảng tương thích hóa chất của đúng compound tại nhiệt độ và nồng độ vận hành thực tế.
5. Ưu điểm và hạn chế của FFKM
Ưu điểm
- Kháng được phạm vi hóa chất rất rộng.
- Chịu nhiệt tốt hơn nhiều elastomer thông dụng.
- Kháng ozone, oxy hóa và lão hóa.
- Có compound dành cho hơi nước, chân không và plasma.
- Giúp kéo dài chu kỳ bảo trì trong ứng dụng khắc nghiệt.
- Giảm nguy cơ nhiễm bẩn khi chọn đúng cấp vật liệu.
Hạn chế
- Giá thành cao hơn đáng kể so với FKM, EPDM hoặc NBR.
- Tính năng ở nhiệt độ thấp phụ thuộc mạnh vào compound.
- Không phải loại FFKM nào cũng phù hợp với hơi nước hoặc amin.
- Yêu cầu kiểm soát rãnh lắp và độ nén chính xác.
- Có thể bị đùn khe hở khi áp suất cao nếu thiết kế chưa phù hợp.
- Thời gian cung ứng của kích thước đặc biệt có thể dài.
Dù chi phí mua ban đầu cao, FFKM có thể mang lại hiệu quả kinh tế tốt nếu giúp giảm thời gian dừng máy, hạn chế rò rỉ hóa chất và kéo dài chu kỳ thay gioăng.
6. So sánh FFKM với FKM, EPDM và PTFE
| Tiêu chí | FFKM | FKM | EPDM | PTFE |
|---|---|---|---|---|
| Loại vật liệu | Elastomer | Elastomer | Elastomer | Fluoropolymer |
| Kháng hóa chất tổng thể | Rất rộng | Tốt | Tốt với nước, hơi và một số hóa chất | Rất rộng |
| Khả năng chịu nhiệt | Rất cao | Cao | Trung bình đến khá | Cao |
| Khả năng đàn hồi | Tốt | Tốt | Tốt | Thấp hơn elastomer |
| Khả năng làm kín tĩnh | Rất tốt khi chọn đúng | Tốt | Tốt | Cần thiết kế phù hợp |
| Chi phí tương đối | Rất cao | Trung bình đến cao | Thấp đến trung bình | Trung bình |
| Ứng dụng tiêu biểu | Hóa chất khắc nghiệt, bán dẫn, nhiệt cao | Dầu, nhiên liệu, nhiệt cao vừa phải | Nước nóng, hơi, ngoài trời | Hóa chất, ma sát thấp, nhiệt cao |
FFKM khác FKM như thế nào?
FKM là fluoroelastomer có khả năng chịu dầu, nhiên liệu, nhiệt và nhiều hóa chất tốt. FFKM có mức fluor hóa cao hơn, nhờ đó thường có phạm vi kháng hóa chất và giới hạn nhiệt độ cao hơn. Đổi lại, giá FFKM cao hơn nhiều.
Nếu FKM đã đáp ứng đầy đủ yêu cầu thì không nhất thiết phải chuyển sang FFKM. FFKM phù hợp hơn khi FKM bị trương nở, chai cứng, mất đàn hồi hoặc hỏng sớm trong môi trường vận hành thực tế.
FFKM khác PTFE như thế nào?
PTFE có khả năng kháng hóa chất rộng và hệ số ma sát thấp, nhưng không đàn hồi giống cao su. FFKM có thể hồi phục sau biến dạng và tạo lực làm kín trong rãnh O-ring. Việc chọn FFKM hay PTFE phụ thuộc vào chuyển động, áp suất, nhiệt độ, khe hở và khả năng bù sai lệch của thiết kế.
7. Các lĩnh vực ứng dụng của FFKM
Công nghiệp hóa chất
Van, bơm, đường ống, thiết bị phản ứng và hệ thống định lượng hóa chất.
Dầu khí
Thiết bị xử lý khí, van điều khiển, hệ thống lấy mẫu và cụm làm kín áp suất cao.
Sản xuất bán dẫn
Buồng plasma, thiết bị chân không, xử lý wafer và hệ thống khí có độ tinh khiết cao.
Dược phẩm và sinh học
Thiết bị chế biến, đường ống sạch và quy trình vệ sinh hoặc tiệt trùng.
Thiết bị chân không
Cửa buồng, mặt bích, van chân không và hệ thống cần kiểm soát mức thoát khí.
Hàng không và năng lượng
Hệ thống nhiên liệu, thiết bị nhiệt độ cao và các cụm cần độ tin cậy cao.
FFKM trong ngành bán dẫn
Ngành bán dẫn thường yêu cầu gioăng chịu được plasma, khí phản ứng, nhiệt độ cao và chu kỳ vận hành liên tục. Đồng thời, vật liệu phải hạn chế phát sinh hạt, ion kim loại và sản phẩm phân hủy. Vì vậy cần chọn compound FFKM được phát triển riêng cho quy trình và loại plasma cụ thể.
FFKM trong ngành hóa chất
Trong nhà máy hóa chất, FFKM thường được dùng khi một thiết bị tiếp xúc với nhiều môi chất hoặc khi nồng độ và nhiệt độ vượt khả năng của FKM. Vật liệu phù hợp có thể giảm tình trạng gioăng trương nở, mềm hóa, nứt hoặc mất lực nén.
FFKM trong ngành dược phẩm và thực phẩm
Với ứng dụng dược phẩm hoặc thực phẩm, khả năng chịu hóa chất chưa đủ. Compound còn phải đáp ứng tiêu chuẩn về tiếp xúc sản phẩm, độ sạch, khả năng truy xuất và các yêu cầu pháp lý liên quan. Không nên mặc định mọi FFKM đều đạt chuẩn thực phẩm hoặc dược phẩm.
8. Các dạng sản phẩm làm kín bằng FFKM
- O-ring FFKM: dạng phổ biến nhất, dùng cho làm kín tĩnh hoặc chuyển động chậm.
- Gioăng định hình: sản xuất theo hình dạng và kích thước thiết kế riêng.
- X-ring hoặc Quad-ring: dùng trong một số kết cấu cần tăng ổn định và giảm xoắn.
- Diaphragm: màng làm kín cho van, bơm và thiết bị điều khiển.
- Valve seat: đệm làm kín trong các loại van hóa chất hoặc khí đặc biệt.
- Phớt môi: giải pháp tùy chỉnh cho một số ứng dụng chuyển động.
- Gioăng mặt bích: dùng trong thiết bị hoặc đường ống có môi chất khắc nghiệt.
FFKM có giá trị vật liệu cao. Vì vậy, kích thước gioăng, tiết diện, dung sai và thiết kế rãnh cần được xác nhận trước khi đặt hàng.
9. Cách lựa chọn gioăng FFKM phù hợp
Không nên lựa chọn FFKM chỉ dựa trên tên vật liệu hoặc màu sắc. Quy trình lựa chọn cần xem xét toàn bộ điều kiện làm việc.
1
Xác định môi chất
Tên hóa chất, nồng độ, hỗn hợp và phụ gia.
2
Xác định nhiệt độ
Nhiệt liên tục, nhiệt cực đại và chu kỳ nhiệt.
3
Xác định áp suất
Áp suất làm việc, áp đỉnh và tốc độ thay đổi áp.
4
Kiểm tra chuyển động
Làm kín tĩnh, tịnh tiến, quay hoặc dao động.
5
Chọn compound
Độ cứng, hệ đóng rắn, độ sạch và chứng nhận.
Các thông tin cần cung cấp khi yêu cầu tư vấn
Thông tin vận hành
- Tên và nồng độ môi chất.
- Nhiệt độ nhỏ nhất và lớn nhất.
- Áp suất vận hành và áp suất đỉnh.
- Thời gian tiếp xúc với hóa chất.
- Chu kỳ vệ sinh hoặc tiệt trùng.
Thông tin kỹ thuật
- Kích thước trong × tiết diện.
- Kích thước và kết cấu rãnh.
- Dạng làm kín tĩnh hoặc động.
- Độ cứng mong muốn.
- Tiêu chuẩn và chứng nhận cần thiết.
Lựa chọn độ cứng FFKM
Độ cứng ảnh hưởng đến khả năng biến dạng, lực lắp, khả năng bù sai lệch và chống đùn khe hở. FFKM mềm hơn thường dễ bám theo bề mặt, trong khi vật liệu cứng hơn có thể phù hợp với áp suất cao hoặc khe hở lớn hơn. Tuy nhiên, độ cứng không thể thay thế cho thiết kế rãnh đúng.
Với áp suất cao hoặc khe hở đùn lớn, có thể phải dùng vòng chống đùn, giảm khe hở hoặc thay đổi kết cấu làm kín. Không nên chỉ tăng độ cứng của O-ring rồi mặc định vấn đề đã được giải quyết.
10. Hướng dẫn lắp đặt và bảo quản gioăng FFKM
Trước khi lắp đặt
- Kiểm tra đúng mã compound, kích thước và số lượng.
- Làm sạch rãnh, loại bỏ bụi, mạt kim loại và gioăng cũ.
- Kiểm tra cạnh sắc, ba via, vết xước hoặc rỗ trên bề mặt làm kín.
- Chỉ sử dụng chất bôi trơn lắp ráp tương thích với FFKM và môi chất.
- Không dùng dụng cụ sắc nhọn có thể làm xước hoặc cắt gioăng.
Trong quá trình lắp
- Không kéo giãn O-ring quá mức cần thiết.
- Tránh xoắn vòng trong rãnh.
- Dùng dụng cụ dẫn hướng khi gioăng phải đi qua ren, rãnh hoặc cạnh sắc.
- Đảm bảo O-ring nằm đều, không bị kẹp hoặc trồi khỏi rãnh.
- Siết cụm lắp theo trình tự và lực siết phù hợp.
Bảo quản
- Giữ gioăng trong bao bì sạch, tránh bụi và biến dạng cơ học.
- Tránh ánh nắng trực tiếp, nguồn nhiệt và thiết bị tạo ozone.
- Không treo hoặc kéo giãn O-ring trong thời gian dài.
- Tách riêng compound và kích thước để tránh nhầm lẫn.
- Duy trì hồ sơ lô hàng khi ứng dụng yêu cầu truy xuất nguồn gốc.
11. Khi nào nên nâng cấp từ FKM lên FFKM?
Việc nâng cấp lên FFKM nên được cân nhắc khi FKM hỏng lặp lại dù kích thước và thiết kế rãnh đã đúng. Các dấu hiệu thường gặp gồm:
- Gioăng FKM bị trương nở hoặc co rút sau khi tiếp xúc hóa chất.
- Vật liệu bị chai cứng, nứt hoặc mất đàn hồi do nhiệt.
- Gioăng mềm hóa hoặc bề mặt trở nên dính.
- Hệ thống phải dừng thường xuyên để thay gioăng.
- Môi chất thường xuyên thay đổi khiến khả năng tương thích khó kiểm soát.
- Quy trình yêu cầu độ sạch hoặc khả năng chịu plasma cao hơn.
Lựa chọn FFKM nên dựa trên tổng chi phí vòng đời: giá gioăng, thời gian dừng máy, nhân công bảo trì, tổn thất sản phẩm và rủi ro an toàn.
12. Câu hỏi thường gặp về FFKM
FFKM có phải là cao su không?
Có. FFKM là perfluoroelastomer, thuộc nhóm vật liệu đàn hồi. Nó có khả năng biến dạng và hồi phục để tạo lực làm kín giống cao su, nhưng có mức fluor hóa và khả năng kháng hóa chất cao hơn nhiều vật liệu phổ biến.
FFKM chịu được nhiệt độ bao nhiêu?
Dải nhiệt phụ thuộc từng compound. Nhiều loại hoạt động trong khoảng gần -15°C đến +300°C; một số cấp chuyên dụng có thể chịu nhiệt độ cao hơn hoặc nhiệt độ thấp tốt hơn. Cần kiểm tra tài liệu của đúng mã vật liệu.
FFKM có chịu được mọi loại hóa chất không?
Không có vật liệu nào phù hợp tuyệt đối với mọi hóa chất và mọi điều kiện. FFKM có phạm vi kháng hóa chất rất rộng, nhưng vẫn phải kiểm tra compound cụ thể theo môi chất, nồng độ, nhiệt độ, áp suất và thời gian tiếp xúc.
FFKM và FKM có giống nhau không?
Không. Cả hai đều là elastomer chứa fluor, nhưng FFKM có mức fluor hóa cao hơn và thường chịu hóa chất, nhiệt độ khắc nghiệt tốt hơn FKM. Giá thành FFKM cũng cao hơn đáng kể.
Có thể thay trực tiếp O-ring FKM bằng FFKM không?
Có thể trong nhiều trường hợp nếu kích thước phù hợp, nhưng vẫn cần kiểm tra độ cứng, độ nén, khả năng giãn nở, nhiệt độ, áp suất và thiết kế rãnh. Không nên thay vật liệu mà bỏ qua điều kiện lắp đặt.
Màu sắc có dùng để nhận biết FFKM không?
Không nên nhận biết vật liệu chỉ bằng màu. FFKM có thể được sản xuất với nhiều màu khác nhau, trong khi các vật liệu khác cũng có thể có màu tương tự. Cần dựa vào mã sản phẩm, chứng từ và thông tin compound.
Tại sao gioăng FFKM có giá cao?
FFKM sử dụng polymer và quy trình sản xuất chuyên biệt, yêu cầu kiểm soát compound, đóng rắn và chất lượng nghiêm ngặt. Chi phí ban đầu cao nhưng có thể được bù lại bằng tuổi thọ dài hơn và giảm thời gian dừng máy.
FFKM có dùng cho thực phẩm và dược phẩm không?
Có những compound FFKM được thiết kế cho các ngành này, nhưng không phải mọi FFKM đều có chứng nhận phù hợp. Cần xác nhận đúng tiêu chuẩn và hồ sơ của sản phẩm trước khi sử dụng.
13. Kết luận
FFKM là vật liệu làm kín hiệu suất cao dành cho những ứng dụng có hóa chất mạnh, nhiệt độ cao, yêu cầu độ sạch hoặc độ tin cậy nghiêm ngặt. So với FKM, EPDM và NBR, FFKM có phạm vi kháng hóa chất và khả năng chịu nhiệt vượt trội, nhưng chi phí cao và đòi hỏi lựa chọn compound chính xác.
Để lựa chọn đúng O-ring hoặc gioăng FFKM, cần xác định đầy đủ môi chất, nồng độ, nhiệt độ, áp suất, chuyển động, kích thước rãnh và các chứng nhận cần thiết. Không nên chọn chỉ dựa trên tên FFKM, màu sắc hoặc nhiệt độ tối đa được quảng cáo.
