Tổng quan về Rotary Shaft Seals | Phớt trục quay, Oil Seal
Tổng quan về Rotary Shaft Seals - Phớt trục quay, Oil Seal và nguyên lý làm kín trục quay
Rotary Shaft Seal, thường được gọi là phớt trục quay, radial shaft seal, oil seal hoặc phớt chặn dầu, là chi tiết làm kín dùng tại vị trí có trục quay đi xuyên qua vỏ máy, hộp số, bơm, motor, bạc đạn hoặc cụm truyền động. Nhiệm vụ chính của rotary seal là giữ dầu, mỡ hoặc chất bôi trơn ở bên trong, đồng thời hạn chế bụi, nước, bùn, tạp chất và môi trường bên ngoài đi vào hệ thống.
Bài viết này giúp người đọc hiểu rõ khái niệm Rotary Shaft Seal, phân biệt Rotary Seal với O-Ring và Hydraulic Seal, nắm nguyên lý làm kín của trục quay, hiểu các yếu tố ảnh hưởng đến tuổi thọ phớt và nhận biết các loại Rotary Seal phổ biến trong máy công nghiệp, máy công trình, hộp số, motor, bơm và thiết bị quay.

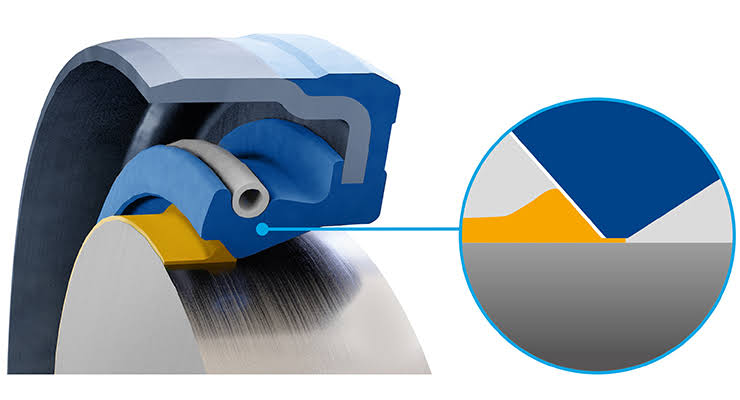

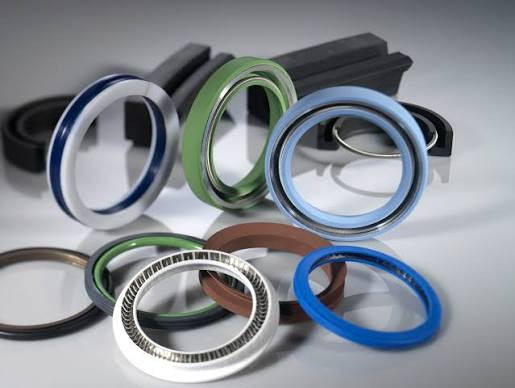

1. Hình ảnh minh họa Rotary Shaft Seals
Lưu ý bản quyền hình ảnh: Các hình trên là ảnh tham khảo lấy từ web để minh họa nội dung kỹ thuật. Khi đăng chính thức trên website thương mại, nên kiểm tra quyền sử dụng hình ảnh hoặc thay bằng ảnh sản phẩm, bản vẽ và hình do Sealtech Vietnam tự sở hữu.
2. Rotary Shaft Seal là gì?
Rotary Shaft Seal là nhóm phớt làm kín cho vị trí có chuyển động quay hoặc dao động quay giữa trục và vỏ. Ví dụ dễ hiểu nhất là phớt dầu ở đầu trục motor, hộp giảm tốc, bơm dầu, bơm nước, trục bánh răng, trục truyền động hoặc cụm bạc đạn. Khi trục quay, phớt phải vừa bám đủ vào trục để ngăn rò rỉ, vừa không được ma sát quá lớn gây nóng, mòn và cháy môi phớt.
Trong thực tế, người dùng thường gọi Rotary Shaft Seal là oil seal, phớt dầu, phớt chặn dầu, phớt trục quay, radial shaft seal hoặc rotary lip seal. Tùy thiết kế, phớt có thể dùng để giữ dầu bên trong, ngăn bụi bên ngoài, chịu tốc độ cao, chịu nhiệt, chịu hóa chất, làm việc trong môi trường bùn đất hoặc bảo vệ ổ bi khỏi nhiễm bẩn.
Cách hiểu ngắn gọn: Rotary Shaft Seal là phớt làm kín quanh một trục đang quay. Nếu O-ring thường được hiểu là vòng đệm đơn giản dạng tròn, thì rotary seal là một hệ phớt có hình học môi làm kín, vật liệu, lò xo, vỏ kim loại và điều kiện lắp đặt được tính cho chuyển động quay.
3. Phân biệt Rotary Seal với O-Ring và Hydraulic Seal
| Nhóm phớt | Chuyển động chính | Ứng dụng điển hình | Điểm khác biệt quan trọng |
|---|---|---|---|
| Rotary Shaft Seal | Trục quay hoặc dao động quay | Motor, hộp số, bơm, trục quay, ổ bi, máy công trình, thiết bị truyền động | Làm kín bằng môi phớt tiếp xúc với trục, cần kiểm soát tốc độ, nhiệt, dầu bôi trơn, độ nhám trục và độ đảo trục. |
| O-Ring | Tĩnh, chuyển động chậm hoặc làm kín phụ tùy thiết kế | Mặt bích, rãnh tĩnh, van, đầu nối, nắp máy, cụm thủy lực/khí nén | Có tiết diện tròn, đơn giản, linh hoạt nhưng không phải lựa chọn tối ưu cho trục quay tốc độ cao nếu không có thiết kế rãnh và bôi trơn phù hợp. |
| Hydraulic Seal | Tịnh tiến, áp suất thủy lực, đôi khi có dao động | Xi lanh thủy lực, rod seal, piston seal, wiper seal, wear ring | Thiết kế để giữ áp trong xi lanh, chịu chuyển động đi-về, áp suất cao; không đồng nghĩa với phớt trục quay dù cùng thuộc nhóm vật liệu làm kín. |
4. Nguyên lý làm kín của trục quay
Nguyên lý làm kín của rotary shaft seal nằm ở sự cân bằng giữa lực ép môi phớt, màng dầu bôi trơn rất mỏng, độ nhẵn bề mặt trục và nhiệt sinh ra do ma sát. Môi phớt chính ép nhẹ lên bề mặt trục bằng lực đàn hồi của cao su và lực hỗ trợ từ lò xo garter spring. Khi trục quay, tại vùng tiếp xúc giữa môi phớt và trục hình thành một lớp dầu rất mỏng giúp giảm ma sát, giảm mòn và duy trì hiệu quả làm kín.
Nếu lực ép quá thấp, dầu có thể rò rỉ. Nếu lực ép quá cao, môi phớt dễ nóng, mòn nhanh, cháy mép hoặc tạo rãnh mòn trên trục. Vì vậy, rotary seal không chỉ là một vòng cao su; nó là sự phối hợp giữa thiết kế môi phớt, vật liệu, trục, housing, dầu bôi trơn và điều kiện vận hành.
Giữ dầu bên trong
Môi chính hướng về phía dầu hoặc môi chất cần giữ. Nhiệm vụ là hạn chế dầu, mỡ hoặc chất bôi trơn rò ra ngoài.
Ngăn bụi bên ngoài
Với phớt có dust lip, môi phụ giúp ngăn bụi, bùn, nước và tạp chất đi vào vùng ổ bi hoặc hộp máy.
Duy trì màng dầu
Một lớp dầu rất mỏng tại vùng tiếp xúc giúp môi phớt không làm việc trong trạng thái khô, giảm nóng và tăng tuổi thọ.

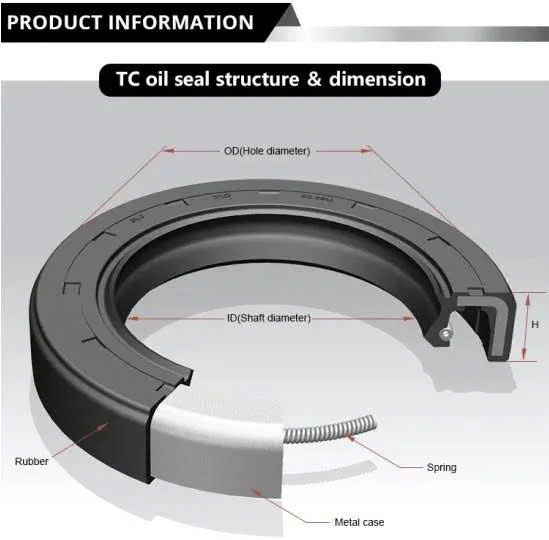

5. Cấu tạo cơ bản của radial oil seal
| Bộ phận | Vai trò | Lưu ý kỹ thuật |
|---|---|---|
| Primary sealing lip | Môi làm kín chính, tiếp xúc trực tiếp với trục quay để giữ dầu hoặc môi chất. | Không được trầy, cắt, lật môi hoặc làm việc khô trong thời gian dài. |
| Sealing edge | Đường tiếp xúc hẹp giữa môi phớt và trục, là vùng quyết định độ kín. | Trục phải có độ nhám phù hợp, không rỗ, không xước dọc, không có cạnh sắc. |
| Garter spring | Lò xo vòng giúp duy trì lực ép môi phớt lên trục trong quá trình làm việc. | Nếu lò xo bung, gãy hoặc lắp sai, phớt dễ rò dầu nhanh. |
| Dust lip | Môi chắn bụi phụ, thường nằm phía ngoài để ngăn bụi, bùn và tạp chất. | Không thay thế hoàn toàn wiper hoặc hệ bảo vệ bụi nặng trong môi trường rất bẩn. |
| Metal case / metal insert | Khung kim loại giúp phớt giữ hình dạng, ép chặt vào housing. | OD phớt và lỗ housing phải đúng kích thước để tránh xoay phớt hoặc rò ở ngoài đường kính. |
| Rubber body | Phần đàn hồi bao quanh, tạo kín tĩnh với housing và hỗ trợ môi phớt. | Cần chọn đúng vật liệu NBR, FKM, EPDM, Silicone, HNBR hoặc PTFE theo môi trường. |
6. Các yếu tố ảnh hưởng đến tuổi thọ Rotary Seal
Tốc độ trục
Tốc độ càng cao, nhiệt ma sát tại môi phớt càng lớn. Vật liệu, thiết kế môi và bề mặt trục phải phù hợp với vận tốc ngoại vi.
Nhiệt độ
Nhiệt từ môi trường, dầu và ma sát có thể làm cao su chai cứng, nứt, mất đàn hồi hoặc biến dạng vĩnh viễn.
Áp suất
Phớt dầu thông thường không phải lúc nào cũng chịu áp cao. Nếu có áp lực trong khoang dầu, cần chọn thiết kế chịu áp hoặc giải pháp đặc biệt.
Độ nhám trục
Trục quá nhám sẽ mài môi phớt; trục quá bóng hoặc có vết xoắn gia công không phù hợp cũng có thể gây rò.
Độ đảo và lệch tâm
Shaft runout, lệch tâm, rung hoặc ổ bi rơ làm môi phớt bị ép không đều, nhanh nóng và nhanh mòn.
Bụi bẩn và nước
Môi trường bùn đất, bụi mài, nước hoặc hóa chất làm tăng mòn môi phớt, đặc biệt nếu không có dust lip hoặc bảo vệ ngoài.
Tư duy kỹ thuật: Một rotary seal tốt nhưng lắp trên trục bị xước, housing méo, dầu bẩn hoặc vòng bi rơ thì vẫn có thể hỏng nhanh. Tuổi thọ phớt phụ thuộc vào cả hệ thống, không chỉ phụ thuộc vào bản thân phớt.
7. Các loại Rotary Seal phổ biến
| Loại Rotary Seal | Mô tả | Ứng dụng phù hợp |
|---|---|---|
| Radial Oil Seal / Shaft Seal | Phớt dầu dạng môi, thường có vỏ kim loại, môi cao su và lò xo. | Motor, hộp số, bơm, trục quay, cụm bạc đạn, thiết bị truyền động. |
| TC Oil Seal / Double Lip Oil Seal | Dạng phớt dầu hai môi: một môi giữ dầu, một môi chắn bụi. | Môi trường có bụi nhẹ, dầu mỡ thông dụng, máy công nghiệp và máy công trình. |
| V-Ring | Vòng cao su lắp ôm trên trục, làm kín theo phương trục lên mặt chặn. | Chắn bụi, chắn nước, bảo vệ ổ bi, kết hợp với radial oil seal. |
| PTFE Rotary Lip Seal | Phớt môi PTFE hoặc composite, dùng cho tốc độ, nhiệt hoặc hóa chất cao hơn cao su thường. | Máy tốc độ cao, môi chất khắc nghiệt, hóa chất, nhiệt độ cao, ma sát thấp. |
| Rotary Glyd Ring / O-Ring Energized PTFE Seal | Vòng PTFE được O-ring trợ lực, dùng cho chuyển động quay hoặc dao động quay. | Ứng dụng thủy lực quay, trục quay áp suất thấp đến trung bình tùy thiết kế. |
| Mechanical Face Seal | Làm kín bằng hai mặt chà tiếp xúc theo phương trục, thường dùng cho môi trường nặng. | Máy công trình, bơm, trục chịu bùn đất, khai khoáng, thiết bị nặng. |
| Cassette Seal | Cụm phớt tích hợp nhiều môi, sleeve và cơ cấu bảo vệ, thường dùng trong môi trường rất bẩn. | Trục bánh xe, nông nghiệp, xe tải, máy công trình, thiết bị làm việc ngoài trời. |
8. Vật liệu thường dùng cho Rotary Shaft Seals
NBR
Phổ biến cho dầu khoáng, dầu mỡ thông dụng, chi phí hợp lý. Không phù hợp cho nhiệt quá cao hoặc hóa chất mạnh.
FKM / Viton
Chịu nhiệt, dầu nóng và nhiều môi chất tốt hơn NBR. Thường dùng khi phớt dầu NBR nhanh chai hoặc rò do nhiệt.
HNBR
Cải thiện khả năng chịu nhiệt, chịu mài mòn và dầu so với NBR trong một số ứng dụng yêu cầu cao hơn.
EPDM
Phù hợp với nước, hơi nước hoặc một số môi chất đặc thù. Không nên dùng cho dầu khoáng nếu chưa kiểm tra tương thích.
Silicone
Chịu nhiệt và lạnh tốt, nhưng khả năng chịu mài mòn và chịu dầu cơ học cần được xem xét cẩn thận.
PTFE
Ma sát thấp, chịu hóa chất và nhiệt tốt, phù hợp ứng dụng tốc độ cao hoặc môi trường khắc nghiệt hơn.
9. Cách chọn Rotary Shaft Seal đúng kỹ thuật
| Thông tin cần có | Vì sao quan trọng? | Cách kiểm tra |
|---|---|---|
| Đường kính trục d | Quyết định ID phớt và lực ôm môi lên trục. | Đo trục tại vùng môi phớt chạy, không đo ở vùng đã mòn rãnh nếu có. |
| Đường kính lỗ housing D | Quyết định OD phớt và độ giữ chặt trong vỏ. | Đo lỗ lắp, kiểm tra méo, xước, gỉ hoặc bavia. |
| Bề rộng phớt B | Ảnh hưởng vị trí môi phớt chạy trên trục và khả năng lắp vào vỏ. | Đo phớt cũ và chiều sâu lỗ lắp. |
| Tốc độ quay | Tốc độ ảnh hưởng trực tiếp đến nhiệt và mòn môi phớt. | Lấy RPM máy, tính vận tốc ngoại vi nếu cần. |
| Môi chất | Chọn sai vật liệu sẽ làm phớt trương, chai, mềm hoặc nứt. | Xác định dầu, mỡ, nước, hóa chất, khí hoặc hỗn hợp làm việc. |
| Môi trường ngoài | Bụi, bùn, nước, nhiệt, hóa chất ngoài ảnh hưởng đến dust lip và tuổi thọ. | Quan sát vị trí lắp và điều kiện vận hành thực tế. |
10. Dấu hiệu hư hỏng thường gặp của Rotary Seal
Rò dầu sau khi lắp mới
Nguyên nhân thường gặp là lắp sai chiều, trục xước, phớt bị cắt môi, sai kích thước, housing không giữ chặt hoặc môi phớt bị lật khi lắp.
Môi phớt cháy, cứng hoặc nứt
Thường liên quan đến nhiệt cao, thiếu bôi trơn, tốc độ vượt giới hạn, vật liệu không phù hợp hoặc ma sát quá lớn.
Trục bị mòn rãnh tại vị trí phớt
Có thể do bụi mài, môi phớt quá cứng, lò xo ép mạnh, bề mặt trục không phù hợp hoặc sử dụng lâu ngày.
Phớt xoay trong housing
Thường do OD phớt sai, lỗ housing mòn, bề mặt lắp bẩn, lỗ bị méo hoặc dùng sai kiểu vỏ phớt.
Khuyến nghị: Khi rotary seal hỏng lặp lại nhiều lần, không nên chỉ thay phớt mới. Cần kiểm tra trục, housing, vòng bi, độ đảo, môi chất, nhiệt độ và điều kiện bụi bẩn để tìm nguyên nhân gốc.
11. Sản phẩm và danh mục liên quan tại Sealtech Vietnam
12. Câu hỏi thường gặp về Rotary Shaft Seals
Rotary Shaft Seal là gì?
Rotary Shaft Seal là phớt làm kín cho vị trí có trục quay hoặc dao động quay. Sản phẩm thường dùng để giữ dầu, mỡ bên trong và ngăn bụi, nước, bùn hoặc tạp chất bên ngoài đi vào cụm máy.
Rotary Seal có giống O-Ring không?
Không giống hoàn toàn. O-Ring là vòng đệm tiết diện tròn, thường dùng cho làm kín tĩnh hoặc chuyển động đơn giản. Rotary Seal có môi làm kín, lò xo, vỏ kim loại và thiết kế riêng cho trục quay.
Hydraulic Seal có phải Rotary Seal không?
Không nhất thiết. Hydraulic Seal thường dùng trong xi lanh thủy lực với chuyển động tịnh tiến, ví dụ rod seal, piston seal, wiper seal. Rotary Seal dùng cho chuyển động quay quanh trục.
Vì sao phớt trục quay nhanh hỏng?
Các nguyên nhân phổ biến gồm trục xước, trục mòn rãnh, thiếu bôi trơn, lắp sai chiều, bụi bẩn, nhiệt cao, tốc độ vượt giới hạn, vật liệu không phù hợp hoặc vòng bi bị rơ.
Khi chọn phớt trục quay cần cung cấp thông tin gì?
Nên cung cấp kích thước d × D × B, loại môi chất, nhiệt độ, tốc độ quay, áp suất nếu có, môi trường bên ngoài, hình ảnh phớt cũ và vị trí lắp thực tế.
Cần tư vấn chọn Rotary Shaft Seal?
Gửi kích thước trục, lỗ housing, bề rộng phớt, môi chất, nhiệt độ, tốc độ quay và hình ảnh vị trí lắp. Sealtech Vietnam hỗ trợ kiểm tra nhanh để chọn đúng loại phớt trục quay, vật liệu phù hợp và phương án thay thế nhằm hạn chế rò dầu, tăng tuổi thọ phớt và bảo vệ thiết bị quay trong nhà máy.
