So sánh Wear Ring PTFE/Bronze và Wear Ring Fabric Resin: Khác nhau ở đâu, khi nào thay thế được?

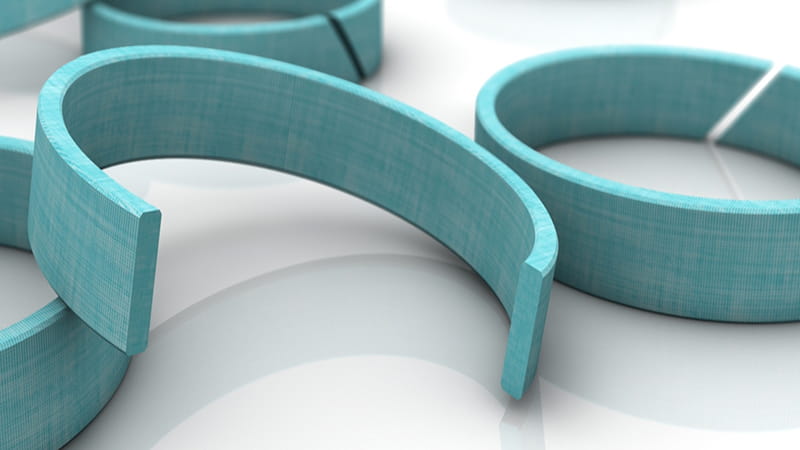

Wear ring là chi tiết dẫn hướng quan trọng giúp piston và ty xy lanh chuyển động ổn định.

1. Wear Ring là gì và vì sao rất quan trọng trong xy lanh thủy lực?

Wear ring là chi tiết dẫn hướng được lắp trên piston hoặc nắp chặn ty. Nhiệm vụ chính của nó không phải là làm kín dầu như phớt piston hay phớt ty, mà là đỡ tải ngang, giữ đồng tâm và chống cọ xát trực tiếp giữa hai bề mặt kim loại.

Nếu không có wear ring, hoặc wear ring bị mòn quá giới hạn, piston có thể cọ vào lòng xy lanh, ty có thể bị lệch tâm, phớt chính bị ép lệch, dẫn đến xì dầu, trầy lòng xy lanh, xước ty và giảm tuổi thọ toàn bộ bộ phớt.

2. Wear Ring PTFE/Bronze là gì?

Wear Ring PTFE/Bronze là vòng dẫn hướng làm từ vật liệu PTFE có pha bột đồng hoặc bronze để tăng khả năng chịu mài mòn, cải thiện độ bền cơ học và ổn định kích thước hơn so với PTFE nguyên chất.

Dòng vật liệu này nổi bật nhờ hệ số ma sát thấp, chuyển động êm, chống dính tốt và phù hợp với các ứng dụng cần giảm lực khởi động. Trong nhiều xy lanh thủy lực tiêu chuẩn, PTFE/Bronze được dùng cho cả vị trí piston và rod guide.

Ưu điểm của PTFE/Bronze

• Ma sát thấp, giúp xy lanh chuyển động nhẹ và êm.
• Khả năng chống mài mòn tốt trong môi trường có dầu bôi trơn.
• Ít gây tổn thương bề mặt ty hoặc lòng xy lanh hơn so với vật liệu quá cứng.
• Kháng dầu thủy lực và nhiều môi chất công nghiệp tốt.
• Phù hợp với các ứng dụng cần độ trượt tốt, tốc độ vừa đến cao.

Hạn chế của PTFE/Bronze

• Khả năng chịu tải hướng kính thường thấp hơn fabric resin.
• Có thể bị ép lún hoặc biến dạng nếu xy lanh chịu tải ngang lớn.
• Không phải lựa chọn tối ưu cho xy lanh tải nặng, hành trình dài, lệch tâm nhiều.
• Cần kiểm soát khe hở lắp đặt tốt để tránh mòn nhanh hoặc mất dẫn hướng.

3. Wear Ring Fabric Resin là gì?

Wear Ring Fabric Resin là vòng dẫn hướng làm từ nền vải sợi gia cường được tẩm nhựa resin, thường gặp dưới tên gọi phenolic fabric guide ring, fabric reinforced resin wear ring hoặc bạc dẫn hướng vải nhựa phenolic.

Điểm mạnh lớn nhất của fabric resin là khả năng chịu tải hướng kính cao, độ cứng tốt, ổn định khi làm việc trong các xy lanh chịu lực lớn. Vì vậy vật liệu này thường được dùng trong máy ép, máy công trình, xe nâng, thiết bị nâng hạ, xy lanh đường kính lớn hoặc hệ thống có tải lệch tâm.

Ưu điểm của Fabric Resin

• Chịu tải ngang và tải hướng kính tốt hơn PTFE/Bronze.
• Độ cứng cao, hạn chế biến dạng khi xy lanh làm việc nặng.
• Độ bền mài mòn tốt trong ứng dụng thủy lực tải nặng.
• Phù hợp với xy lanh lớn, hành trình dài, điều kiện làm việc khắc nghiệt.
• Có thể thay thế vòng dẫn hướng kim loại trong nhiều trường hợp để giảm ma sát kim loại với kim loại.

Hạn chế của Fabric Resin

• Ma sát thường cao hơn PTFE/Bronze.
• Cần bề mặt ty và lòng xy lanh đủ tốt để tránh mài mòn nhanh.
• Không tối ưu bằng PTFE/Bronze trong ứng dụng cần chuyển động cực êm hoặc ma sát rất thấp.
• Nếu chọn sai khe hở, có thể gây bó, nóng hoặc mòn bất thường.

4. Bảng so sánh Wear Ring PTFE/Bronze và Fabric Resin

5. Khi nào nên chọn Wear Ring PTFE/Bronze?

Nên chọn PTFE/Bronze wear ring khi ứng dụng cần ưu tiên ma sát thấp, chuyển động nhẹ, ít rung giật và tải hướng kính không quá lớn. Đây là lựa chọn phù hợp cho nhiều xy lanh thủy lực tiêu chuẩn, xy lanh máy công nghiệp, thiết bị tự động hóa hoặc hệ thống cần vận hành ổn định với lực ma sát nhỏ.

6. Khi nào nên chọn Wear Ring Fabric Resin?

Nên chọn Fabric Resin wear ring khi xy lanh làm việc nặng, chịu tải hướng kính lớn, có khả năng lệch tâm hoặc yêu cầu dẫn hướng chắc chắn. Đây là loại vật liệu thường được đánh giá cao trong các ứng dụng thủy lực công nghiệp nặng.

Các ứng dụng điển hình gồm: xy lanh máy ép thủy lực, xy lanh xe nâng, xy lanh máy xúc, xy lanh máy công trình, xy lanh thủy điện, xy lanh nâng hạ, xy lanh đường kính lớn và các thiết bị chịu lực lệch tâm.

7. PTFE/Bronze có thay thế được Fabric Resin không?

Có thể thay trong một số trường hợp, nhưng cần thận trọng. PTFE/Bronze thường có ma sát thấp hơn nhưng khả năng chịu tải hướng kính không mạnh bằng fabric resin. Vì vậy, nếu xy lanh ban đầu dùng fabric resin do yêu cầu chịu tải nặng, việc đổi sang PTFE/Bronze có thể làm vòng dẫn hướng nhanh mòn, bị ép lún hoặc mất khả năng giữ đồng tâm.

8. Fabric Resin có thay thế được PTFE/Bronze không?

Fabric Resin có thể thay thế PTFE/Bronze trong nhiều trường hợp, đặc biệt khi cần tăng khả năng chịu tải. Nếu xy lanh đang dùng PTFE/Bronze nhưng vòng dẫn hướng thường xuyên bị mòn, bị ép dẹp, phớt nhanh hư hoặc piston có dấu hiệu cạ lòng, việc chuyển sang fabric resin có thể là hướng xử lý phù hợp.

9. Các yếu tố bắt buộc kiểm tra trước khi thay thế vật liệu Wear Ring

9.1. Kích thước rãnh lắp

Không chỉ cần đúng đường kính trong, đường kính ngoài và chiều rộng. Khi thay vật liệu, cần kiểm tra cả độ nhô sau lắp, khe hở làm việc và khả năng giãn nở nhiệt. Cùng một kích thước danh nghĩa nhưng hai vật liệu khác nhau có thể cần dung sai lắp khác nhau.

9.2. Tải hướng kính

Đây là yếu tố quan trọng nhất. Nếu xy lanh có tải ngang lớn, hành trình dài hoặc làm việc lệch tâm, fabric resin thường an toàn hơn PTFE/Bronze. Ngược lại, nếu tải nhẹ và cần vận hành êm, PTFE/Bronze có thể là lựa chọn tốt.

9.3. Tốc độ trượt

PTFE/Bronze có lợi thế về ma sát thấp nên phù hợp với các hệ thống có tốc độ trượt cao hơn. Fabric resin phù hợp hơn khi tốc độ không quá cao nhưng tải lớn.

9.4. Độ nhám và tình trạng bề mặt

Bề mặt ty, lòng xy lanh hoặc ống dẫn hướng cần sạch, không rỗ, không xước sâu, không bong lớp mạ. Nếu bề mặt kim loại đã hư hỏng, thay wear ring mới cũng chỉ là giải pháp tạm thời.

9.5. Môi chất và nhiệt độ

Cả hai vật liệu thường dùng tốt trong môi trường dầu thủy lực thông dụng. Tuy nhiên, nếu hệ thống dùng môi chất đặc biệt, nhiệt độ cao hoặc hóa chất không tiêu chuẩn, cần kiểm tra lại tính tương thích vật liệu trước khi thay.

10. Dấu hiệu cho thấy Wear Ring đang chọn sai vật liệu

• Phớt piston hoặc phớt ty bị hư nhanh dù lắp đúng kích thước.
• Ty xy lanh có vết xước theo chiều dọc.
• Lòng xy lanh bị cạ, có vết bóng lệch một phía.
• Wear ring bị mòn không đều, một bên mòn nhiều hơn bên còn lại.
• Vòng dẫn hướng bị ép dẹp, nứt, vỡ cạnh hoặc biến dạng.
• Xy lanh hoạt động giật, phát tiếng kêu hoặc tăng nhiệt bất thường.
• Dầu rò rỉ tái diễn sau thời gian ngắn sửa chữa.

11. Kết luận: Nên chọn PTFE/Bronze hay Fabric Resin?

Nếu xy lanh cần ma sát thấp, chuyển động nhẹ, vận hành êm và tải hướng kính không quá lớn, wear ring PTFE/Bronze là lựa chọn phù hợp. Vật liệu này đặc biệt có lợi trong các ứng dụng cần giảm lực khởi động và bảo vệ bề mặt kim loại.

Nếu xy lanh làm việc trong điều kiện tải nặng, lệch tâm, va đập, hành trình dài hoặc áp lực cơ học lớn, wear ring Fabric Resin thường là lựa chọn an toàn hơn nhờ khả năng chịu tải hướng kính và độ cứng tốt.

12. Sealtech Vietnam tư vấn và cung cấp Wear Ring cho xy lanh thủy lực

Sealtech Vietnam cung cấp các dòng wear ring thủy lực, phớt ty thủy lực, phớt piston, phớt gạt bụi và seal kit cho nhiều dòng xy lanh công nghiệp.

Với các trường hợp cần thay thế vật liệu giữa PTFE/Bronze và Fabric Resin, Sealtech Vietnam có thể hỗ trợ kiểm tra ứng dụng, tư vấn vật liệu phù hợp theo điều kiện làm việc thực tế, giúp hạn chế rủi ro chọn sai vòng dẫn hướng và kéo dài tuổi thọ bộ phớt.
