Rod Seal K01-2 – Bộ phốt V-Pack chịu áp 400 bar cho xy lanh thủy lực

Rod Seal K01-2 là dòng bộ phốt ty dạng V-Pack dùng cho xy lanh thủy lực công nghiệp. Sản phẩm được thiết kế cho cấp áp suất 400 bar, phù hợp các hệ thống thủy lực tải nặng, máy ép, máy nâng hạ, thiết bị luyện kim và các cụm xy lanh làm việc trong môi trường áp lực cao.

Cấu tạo của K01-2 gồm nhiều vòng phốt chữ V bằng NBR Cotton xếp chồng trong rãnh. Khi có áp suất dầu, các môi chữ V sẽ bung ép vào bề mặt ty và thành rãnh, tạo nhiều lớp làm kín liên tiếp. Nhờ vậy, K01-2 giúp chống xì dầu đầu ty, giữ áp, hạn chế tụt tải và giảm rò rỉ trong quá trình xy lanh vận hành.

Rod Seal K01-2 là gì?

K01-2 là bộ phốt V-Pack dùng cho vị trí ty xy lanh thủy lực. So với phốt đơn một môi, K01-2 có nhiều vòng làm kín xếp lớp, giúp tăng khả năng giữ dầu và chịu áp. Đây là loại phốt thường được dùng trong các xy lanh có rãnh rộng, cần bộ phốt nhiều vòng để làm kín chắc chắn.

Khi thay phốt K01-2, cần kiểm tra đúng đường kính trong Ød1, đường kính ngoài ØD1, chiều rộng rãnh L, khe hở F, độ rơ bạc dẫn hướng và bề mặt ty. Nếu ty bị xước, bạc dẫn hướng mòn hoặc khe hở vượt giới hạn, phốt mới vẫn có thể bị đùn, mẻ mép hoặc xì dầu sau thời gian ngắn.

Công dụng chính của Rod Seal K01-2

• Chống xì dầu đầu ty: ngăn dầu thủy lực rò ra ngoài khi ty xy lanh ra vào.
• Chịu áp cao 400 bar: phù hợp xy lanh thủy lực tải nặng, máy ép, máy công trình và thiết bị luyện kim.
• Làm kín nhiều lớp: các vòng chữ V tạo nhiều điểm tiếp xúc làm kín liên tiếp.
• Giữ áp ổn định: hạn chế tụt tải, yếu lực hoặc mất áp trong quá trình làm việc.
• Phù hợp rãnh V-Pack: dùng thay thế cho các bộ phốt chữ V cũ đã chai, mòn hoặc rò dầu.
• Dễ đặt hàng: chọn theo ký hiệu K01-2 - Ød1 x ØD1 x L.

Thông số kỹ thuật Rod Seal K01-2

Bảng điều kiện làm việc của Rod Seal K01-2

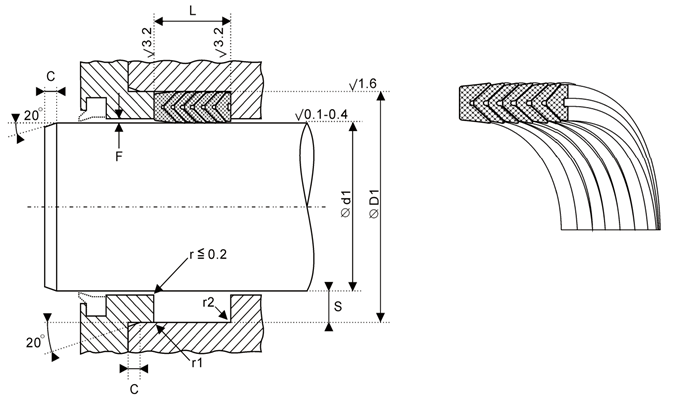

Thông số rãnh lắp, vát mép và bề mặt hoàn thiện

Vì sao Rod Seal K01-2 bị xì dầu?

K01-2 là bộ phốt V-Pack chịu áp cao, nhưng nếu xy lanh có lỗi cơ khí thì phốt mới vẫn có thể rò dầu. Các nguyên nhân thường gặp nhất là lắp sai chiều vòng chữ V, ty bị xước, rãnh mòn, khe hở F lớn hơn 0.2mm, bạc dẫn hướng rơ, dầu bẩn hoặc chọn sai kích thước.

1. Lắp sai chiều bộ phốt chữ V

Bộ V-Pack phải được lắp đúng chiều theo phía áp suất. Nếu lắp ngược, các vòng chữ V không bung đúng hướng, dầu sẽ lọt qua môi phốt và gây xì dầu đầu ty.

Cách xử lý: xác định phía áp suất dầu, lắp đúng chiều từng vòng và kiểm tra lại thứ tự bộ phốt trước khi đóng nắp xy lanh.

2. Ty xy lanh bị xước hoặc tróc crom

Bề mặt ty là nơi phốt tiếp xúc trực tiếp. Nếu ty bị xước dọc, rỗ, tróc lớp mạ hoặc có ba via, các môi phốt K01-2 sẽ bị cắt dần khi ty chuyển động.

Cách xử lý: đánh bóng, phục hồi hoặc thay ty nếu bề mặt đã hư nặng.

3. Khe hở F vượt tiêu chuẩn

Theo thông số, K01-2 yêu cầu F ≤ 0.2mm. Nếu bạc dẫn hướng mòn làm ty bị rơ, khe hở tăng lên, phốt dễ bị đùn, mẻ mép và rò dầu khi tăng áp.

Cách xử lý: kiểm tra bạc dẫn hướng, độ rơ ty và khe hở F. Nếu bạc mòn cần thay bạc trước khi lắp bộ phốt mới.

4. Rãnh lắp sai kích thước

Bộ K01-2 cần đúng chiều rộng rãnh L để các vòng chữ V được nén vừa đủ. Nếu rãnh quá rộng, bộ phốt thiếu lực ép; nếu rãnh quá hẹp, phốt bị ép quá mức, sinh nhiệt và nhanh mòn.

Cách xử lý: đo lại Ød1, ØD1 và L trực tiếp trên xy lanh, không chỉ đo bộ phốt cũ đã chai cứng hoặc biến dạng.

5. Dầu thủy lực bẩn làm mòn phốt

Dầu lẫn mạt kim loại, bụi, nước hoặc cặn bẩn sẽ làm mòn các vòng chữ V. Khi môi phốt mòn không đều, xy lanh bắt đầu yếu lực, tụt tải và xì dầu.

Cách xử lý: kiểm tra lọc dầu, vệ sinh thùng dầu, thay dầu bẩn và làm sạch rãnh phốt trước khi lắp.

Bảng kích thước Rod Seal K01-2

Bảng dưới đây thể hiện các kích thước Rod Seal K01-2 theo Ød1, ØD1 và L. Trong đó Ød1 là đường kính trong theo ty, ØD1 là đường kính ngoài theo rãnh và L là chiều rộng bộ phốt.

Ký hiệu đặt hàng: K01-2 - Ød1 x ØD1 x L. Ví dụ: K01-2 - 80 x 100 x 40 nghĩa là bộ phốt V-Pack K01-2 có đường kính trong 80mm, đường kính ngoài 100mm và chiều rộng bộ phốt 40mm.

Cách chọn Rod Seal K01-2 đúng cho xy lanh

• Đo đúng đường kính ty: Ød1 phải khớp với đường kính ty thực tế.
• Đo đúng đường kính rãnh: ØD1 phải đúng với rãnh lắp trong nắp xy lanh.
• Kiểm tra chiều rộng L: bộ V-Pack nhiều vòng nên L sai sẽ làm phốt quá lỏng hoặc quá chặt.
• Kiểm tra khe hở F: K01-2 yêu cầu F ≤ 0.2mm để hạn chế đùn phốt.
• Kiểm tra áp suất: K01-2 phù hợp hệ thống thủy lực 400 bar trong điều kiện lắp đúng.
• Kiểm tra bề mặt ty: ty xước, rỗ, cong hoặc tróc crom sẽ làm phốt nhanh hư.
• Không chọn theo cảm tính: cùng Ød1 nhưng ØD1 và L khác nhau vẫn không lắp được.

Hướng dẫn lắp Rod Seal K01-2 hạn chế xì dầu

1. Xả hết áp suất trong xy lanh trước khi tháo lắp.
2. Tháo bộ phốt cũ và ghi nhớ thứ tự, chiều lắp từng vòng chữ V.
3. Vệ sinh sạch rãnh, loại bỏ cặn dầu, vụn phốt và mạt kim loại.
4. Kiểm tra ty, bạc dẫn hướng, độ rơ và khe hở F.
5. Bo cạnh sắc, xử lý ba via để tránh cắt mép phốt.
6. Bôi trơn nhẹ bằng dầu sạch trước khi lắp.
7. Lắp đúng chiều các vòng chữ V theo hướng áp suất.
8. Chạy thử ở áp thấp, sau đó tăng áp dần để kiểm tra rò rỉ.

Câu hỏi thường gặp về Rod Seal K01-2

Rod Seal K01-2 dùng để làm gì?

K01-2 dùng làm bộ phốt ty V-Pack cho xy lanh thủy lực, giúp chống xì dầu, giữ áp và làm kín ty trong hệ thống áp suất cao.

Rod Seal K01-2 chịu áp bao nhiêu?

Theo bảng thông số, Rod Seal K01-2 có áp suất làm việc 400 bar trong điều kiện lắp đúng rãnh và khe hở F ≤ 0.2mm.

Rod Seal K01-2 chịu nhiệt bao nhiêu?

Với dầu khoáng, K01-2 làm việc trong khoảng -30 đến +120°C. Với HFA/nước, dải nhiệt độ phù hợp là +5 đến +60°C.

K01-2 khác gì K01-5?

K01-2 là bộ V-Pack cấp áp 400 bar, còn K01-5 là bộ V-Pack cấp áp 250 bar. Khi thay thế cần kiểm tra đúng áp suất làm việc, rãnh lắp, chiều rộng L và điều kiện vận hành thực tế.

Vì sao thay K01-2 mới vẫn bị xì dầu?

Nguyên nhân thường do ty xước, bạc dẫn hướng mòn, khe hở F lớn hơn 0.2mm, lắp sai chiều vòng chữ V, rãnh sai kích thước hoặc dầu thủy lực bẩn.

Sealtech Vietnam cung cấp Rod Seal K01-2 theo yêu cầu

Sealtech Vietnam cung cấp Rod Seal K01-2, bộ phốt V-Pack, phốt ty thủy lực, phốt chữ V và các bộ phớt sửa chữa xy lanh công nghiệp. Chúng tôi hỗ trợ khách hàng kiểm tra kích thước, đối chiếu mã hàng, chọn vật liệu và tư vấn phương án thay thế theo điều kiện làm việc thực tế.

Với các lỗi như xy lanh bị xì dầu, bộ V-Pack bị chai, phốt bị mòn, ty bị xước, bạc dẫn hướng mòn hoặc không biết chọn K01-2 hay K01-5, khách hàng có thể gửi hình ảnh phốt cũ, kích thước ty, kích thước rãnh, áp suất và môi chất để Sealtech Vietnam tư vấn đúng mã.

Mua Rod Seal K01-2 tại Sealtech Vietnam

Nếu Quý khách cần Rod Seal K01-2, bộ phốt V-Pack 400 bar, phốt ty thủy lực, phốt chữ V hoặc bộ phớt sửa chữa xy lanh, vui lòng liên hệ Sealtech Vietnam để được tư vấn nhanh về mã hàng, kích thước và thời gian giao hàng.
