Sealtech Vietnam – Chemical Flange Gasket

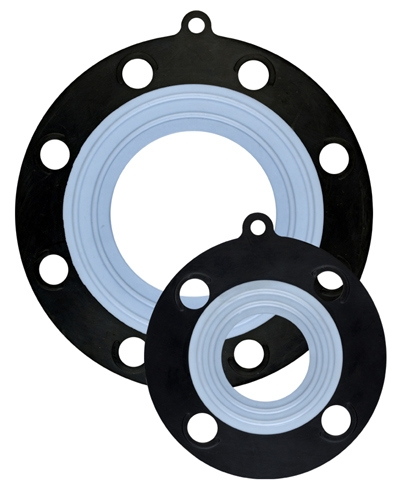

PTFE Bonded EPDM Gasket DN300 – 12"
DN300 (12") là nominal size. Với PTFE bonded EPDM, việc chọn đúng phụ thuộc flange geometry và compatibility của toàn composite.
DN30012"PTFE bondedEPDMStatic flange
Không suy kích thước từ DN: cần flange standard, PN/Class, ID, OD, PCD, holes và thickness.
Chiều dài đường sealing tăng theo DN
Chu vi danh nghĩa π×DN300 xấp xỉ 942 mm. Đây không phải chu vi thật của gasket, nhưng minh họa vì sao ở DN lớn, một vết xước hoặc vùng thiếu tải cục bộ có nhiều cơ hội tạo đường rò hơn.
DN300 ≈ 12" về nominal pipe size; không dùng để suy PCD.

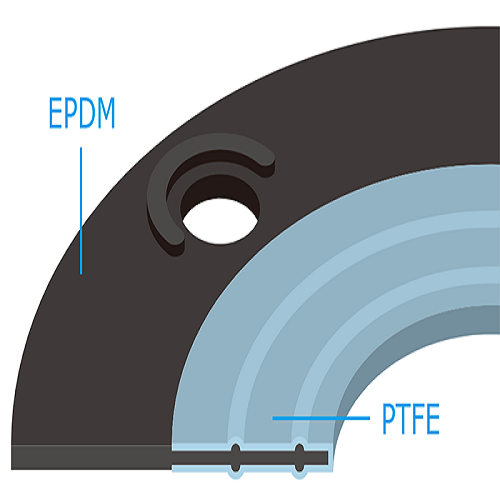

PTFE và EPDM đảm nhiệm hai vai trò khác nhau
Lớp PTFE hướng tới khả năng kháng hóa chất ở bề mặt tiếp xúc; nền EPDM cung cấp tính đàn hồi cho cấu trúc bonded. Vì vậy compatibility phải xét cả composite, không dùng bảng PTFE đơn lẻ để phê duyệt toàn gasket.
Ghi nhớ: composite performance phụ thuộc PTFE + EPDM + bonding + flange.
Kiểm tra lớp laminate trước khi lắp
Không dùng gasket có PTFE bong, nhăn, blister, rách mép hoặc bẩn hạt cứng. Torque không phải cách “ép phẳng” một laminate bị lỗi; làm vậy có thể che dấu hỏng cho tới khi hệ thống lên áp.
DN lớn: handling và bolt-load uniformity trở thành yếu tố chính.
Flange alignment quan trọng ở DN300
Nếu hai mặt bích không song song, một phía gasket ngồi trước và nhận tải cao, phía kia có thể thiếu compression. Không dùng bulong để kéo cưỡng bức một piping system lệch tâm vào vị trí.
Hóa chất: luôn ghi nồng độ và nhiệt độ, không chỉ tên chất.
Bảo quản gasket DN300 trước khi lắp
Đỡ đều khi di chuyển, tránh gập, tránh kéo lê mặt PTFE và tránh để dưới vật nặng. Với đường kính lớn, treo một điểm có thể làm gasket võng hoặc biến dạng trước khi tới hiện trường.
DN300 ≈ 12" về nominal pipe size; không dùng để suy PCD.
Chẩn đoán rò sau startup
Nếu rò lặp lại cùng một góc, kiểm tra local flange damage, bolt load và piping stress. Nếu vị trí rò thay đổi sau mỗi lần lắp, xem lại centering, vệ sinh và torque sequence.
Ghi nhớ: composite performance phụ thuộc PTFE + EPDM + bonding + flange.
DN lân cận trong file
| DN | NPS danh nghĩa | Interlink |
|---|---|---|
| DN200 | 8" | PTFE Bonded EPDM Gasket DN200 |
| DN250 | 10" | PTFE Bonded EPDM Gasket DN250 |
| DN300 | 12" | PTFE Bonded EPDM Gasket DN300 (đang xem) |
| DN350 | 14" | PTFE Bonded EPDM Gasket DN350 |
| DN400 | 16" | PTFE Bonded EPDM Gasket DN400 |
Tài liệu gasket liên quan
FAQ cho DN300
Lớp PTFE nhăn có lắp được không?
Không nên ép phẳng bằng torque; cần đánh giá/thay.
Có thể dùng cho flange kim loại và nhựa?
Có thể tùy thiết kế, nhưng torque/geometry phải phù hợp từng hệ.
EPDM có tiếp xúc môi chất không?
Phụ thuộc design; cần xem mặt cắt và datasheet.
Sealtech hỗ trợ đối chiếu DN300
Gửi drawing, flange standard và dữ liệu hóa chất để kiểm tra cấu hình phù hợp.
