Sealtech Vietnam – Chemical Flange Gasket

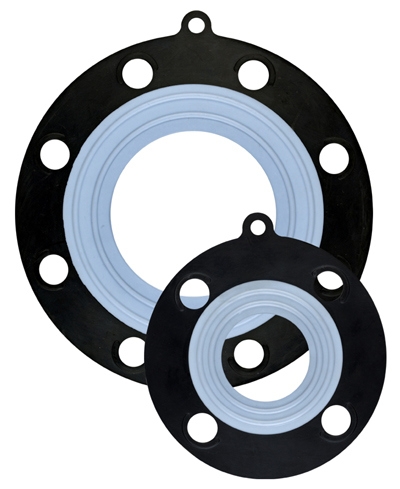

PTFE Bonded EPDM Gasket DN200 – 8"
PTFE bonded với EPDM tạo một cấu trúc composite: PTFE đóng vai trò bề mặt kháng hóa chất, EPDM cung cấp đàn hồi trong thiết kế tương thích.
DN2008"PTFE bondedEPDMStatic flange
Không suy kích thước từ DN: cần flange standard, PN/Class, ID, OD, PCD, holes và thickness.
DN200 chỉ là nominal size, không phải drawing
Để làm đúng gasket cần thêm standard flange, PN/Class, ID, OD, PCD, số lỗ, đường kính lỗ và thickness. Hai flange cùng DN200 có thể khác bolt pattern nên không thể đặt chỉ bằng một con số DN.
DN200 ≈ 8" về nominal pipe size; không dùng để suy PCD.

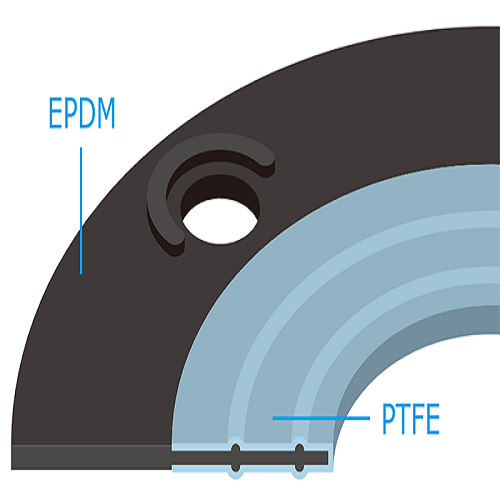

PTFE và EPDM đảm nhiệm hai vai trò khác nhau
Lớp PTFE hướng tới khả năng kháng hóa chất ở bề mặt tiếp xúc; nền EPDM cung cấp tính đàn hồi cho cấu trúc bonded. Vì vậy compatibility phải xét cả composite, không dùng bảng PTFE đơn lẻ để phê duyệt toàn gasket.
Ghi nhớ: composite performance phụ thuộc PTFE + EPDM + bonding + flange.
Kiểm tra lớp laminate trước khi lắp
Không dùng gasket có PTFE bong, nhăn, blister, rách mép hoặc bẩn hạt cứng. Torque không phải cách “ép phẳng” một laminate bị lỗi; làm vậy có thể che dấu hỏng cho tới khi hệ thống lên áp.
DN lớn: handling và bolt-load uniformity trở thành yếu tố chính.
Flange alignment quan trọng ở DN200
Nếu hai mặt bích không song song, một phía gasket ngồi trước và nhận tải cao, phía kia có thể thiếu compression. Không dùng bulong để kéo cưỡng bức một piping system lệch tâm vào vị trí.
Hóa chất: luôn ghi nồng độ và nhiệt độ, không chỉ tên chất.
Hệ ống nhựa cần kiểm soát tải đặc biệt
Với plastic hoặc lined piping, flange có độ cứng khác thép. Gasket cần seating đủ nhưng không được dùng mô-men vượt khả năng của flange. Hướng dẫn của nhà sản xuất hệ ống phải được ưu tiên.
DN200 ≈ 8" về nominal pipe size; không dùng để suy PCD.
Thông tin mua hàng phải khóa đúng flange
PO nên ghi DN200, 8", flange standard, PN/Class, face type, material PTFE-bonded EPDM, maker/grade nếu bắt buộc và số lượng. Drawing là lựa chọn tốt nhất khi DN lớn hoặc hệ thống phi tiêu chuẩn.
Ghi nhớ: composite performance phụ thuộc PTFE + EPDM + bonding + flange.
Đối chiếu dải DN
| DN | NPS danh nghĩa | Interlink |
|---|---|---|
| DN125 | 5" | PTFE Bonded EPDM Gasket DN125 |
| DN150 | 6" | PTFE Bonded EPDM Gasket DN150 |
| DN200 | 8" | PTFE Bonded EPDM Gasket DN200 (đang xem) |
| DN250 | 10" | PTFE Bonded EPDM Gasket DN250 |
| DN300 | 12" | PTFE Bonded EPDM Gasket DN300 |
Nhóm nội dung Sealtech
Câu hỏi lắp đặt DN200
DN và NPS có phải kích thước thực?
Không, đều là nominal size.
PTFE bonded EPDM có giống PTFE envelope không?
Không nên coi là một; cấu trúc và cơ chế đàn hồi khác.
Torque lấy ở đâu?
Theo manufacturer của gasket và flange/piping system.
Sealtech hỗ trợ đối chiếu DN200
Gửi drawing, flange standard và dữ liệu hóa chất để kiểm tra cấu hình phù hợp.
