Piston & Rod Seal UNS 7.1 – U Packing 7.1×17.1 mm – nội dung kỹ thuật riêng cho mã UNS - 7.1
Trang này tập trung riêng vào UNS - 7.1. Với U Packing dùng chung rod/piston, kích thước d × D = 7.1 × 17.1 mm cần được đọc cùng hình dạng môi và hướng áp suất. Cách tra như vậy phù hợp hơn việc chỉ tìm một seal có đường kính tương tự.
UNSU Packing dùng chung rod/pistoncỡ nhỏkhả năng thay thế theo mẫu
Dữ liệu file đính kèm: mô tả cũ của mã này ghi Maker: Valqua. Khi đặt hàng vẫn cần xác nhận grade vật liệu vì cùng profile có thể tồn tại nhiều compound.
Cách xác nhận UNS - 7.1 trước khi đặt hàng
UNS - 7.1 là cỡ nhỏ; khi thiết bị đã qua sửa chữa, không mặc định kích thước danh nghĩa ban đầu còn đúng với gland hiện tại.
Ba sai số dễ gặp khi chọn mã này là: đọc nhầm chiều d/D, bỏ qua H và chọn theo mẫu đã biến dạng. Một seal đã làm việc lâu có thể co, nở hoặc mòn; vì vậy gland là chuẩn kiểm chứng tốt hơn.
Bảng kích thước và dữ liệu rãnh của UNS - 7.1

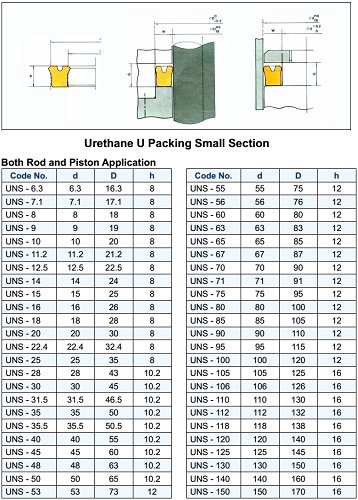

UNS là dãy U Packing môi đối xứng, tài liệu E9625-UNS cho phép dùng chung ở vị trí rod hoặc piston và mô tả đặc tính low resistance. Catalogue Valqua liệt kê vật liệu urethane/TPU cho các biến thể E9625/TE9625 và yêu cầu dùng rãnh tách; vật liệu thực tế của hàng cần được xác nhận theo mã đặt.
| Thông số | Giá trị tham chiếu | Ý nghĩa kiểm tra |
|---|---|---|
| Mã danh nghĩa | UNS 7.1 | U Packing dùng chung cho rod/piston trong series |
| d × D | 7.1 × 17.1 mm | Kích thước chính theo bảng series |
| H | 8 mm | Chiều cao packing |
| GA / GB | 9 / 10.5 mm | Thông số rãnh tham chiếu |
| T / L / W | 1.5 / 3 / 5 mm | Đối chiếu rãnh lắp và không gian gland |
Phạm vi của bảng: các giá trị dùng cho đối chiếu hình học/profile. Điều kiện áp suất, nhiệt độ, tốc độ và môi chất phải được kiểm tra theo grade thực tế trước khi phê duyệt thay thế.
Lắp đặt UNS - 7.1: lưu ý thực hành
Trước khi lắp UNS - 7.1, kiểm tra mép vát dẫn hướng và bán kính góc rãnh. Nếu cạnh quá sắc, môi U Packing có thể bị cắt mà mắt thường khó phát hiện, dẫn tới rò ngay khi tăng áp.
Ứng dụng và điểm kiểm tra nổi bật của UNS - 7.1
Với thiết bị cảng, nâng chuyển và cơ cấu chịu tải thay đổi, việc chọn UNS - 7.1 không kết thúc ở bước khớp kích thước. Hãy xem thêm tải ngang, trạng thái dầu và khả năng thay thế theo mẫu; đo lại chi tiết thực tế vì xy lanh cũ có thể đã mòn hoặc sửa đổi so với bản vẽ ban đầu.
So sánh UNS - 7.1 với size gần trong cùng series
UNS 7.1 có d×D 7.1×17.1 mm, có thể so nhanh với UNS 6.3 và UNS 8. Dãy UNS thay đổi theo các nhóm H/GA/GB, vì vậy size gần không phải lúc nào cũng dùng chung gland.
Chẩn đoán khi UNS - 7.1 rò hoặc mòn sớm
Nếu UNS - 7.1 hỏng lặp lại ở cùng một vị trí trên chu vi, hãy nghi vấn lệch tâm hoặc tải ngang. Nếu hỏng quanh toàn bộ chu vi, cần xem nhiệt, khe hở, vật liệu và điều kiện áp suất.
Nguyên tắc: nếu phớt mới hỏng lặp lại, hãy kiểm tra toàn bộ bề mặt, dẫn hướng, dầu và gland thay vì tiếp tục thay cùng một seal.
Liên kết nội bộ cho UNS - 7.1
Từ mã UNS - 7.1, có thể tiếp tục tra theo chuỗi: series → size gần → rod/piston seal → wear/wiper/back-up.
Piston & Rod Seal UNS – seriesPiston & rod seal UNS - 6.3 – size nhỏ hơn gầnPiston & rod seal UNS - 8 – size lớn hơn gầnPiston Seal – phớt piston thủy lựcRod Seal – phớt ty thủy lựcUNP – Piston U PackingUNR – Rod U PackingWear Ring – vòng dẫn hướngMake-to-Order Parts – gia công theo yêu cầu
FAQ riêng cho UNS - 7.1
Khi nào cần kiểm tra wear ring?
Khi seal mòn lệch, ty/piston rung, có vệt cọ kim loại hoặc phớt mới thường hỏng sớm. Wear ring mòn làm tăng tải lệch lên môi phớt.
Vì sao không nên dùng tua-vít để nạy seal?
Đầu kim loại sắc có thể tạo vết cắt nhỏ trên môi hoặc lưng seal; dưới áp suất, vết này dễ phát triển thành rò hoặc rách.
Ký hiệu UNP/UNR/UNS có xác định vật liệu không?
Không. Đây là ký hiệu profile/series; catalogue có thể có urethane, NBR, FKM hoặc compound khác. Cần xác nhận grade cụ thể.
Nguồn kỹ thuật tham khảo: VALQUA U-Packing classification: https://www.valqua.com/product_classification/packing_u/ | VALQUA U-Packing catalogue: https://www.valqua.co.jp/wp-content/uploads/pdf/products/zl02_2010.pdf. Dùng để đối chiếu profile/kích thước; grade vật liệu thực tế cần xác nhận theo đơn hàng.
Cần đối chiếu UNS - 7.1?
Với xy lanh đã sửa nhiều lần, nên gửi cả kích thước gland thực tế và ảnh bề mặt để tránh lặp lại lỗi chọn theo catalogue cũ. Sealtech Vietnam hỗ trợ theo mã hàng, mẫu cũ, drawing và điều kiện vận hành.
Hotline/Zalo: 0946 265 720 | Email: info@sealtech.com.vn
