Piston & Rod Seal UNS 100 – U Packing 100×120 mm – nội dung kỹ thuật riêng cho mã UNS - 100
UNS - 100 được viết riêng cho nhu cầu tra cứu U Packing dùng chung rod/piston. Kích thước tham chiếu d × D = 100 × 120 mm giúp khoanh vùng đúng mã, còn quyết định cuối cùng cần dựa trên rãnh, điều kiện dầu và tình trạng cơ khí của xy lanh.
UNSU Packing dùng chung rod/pistoncỡ trung–lớnkhả năng thay thế theo mẫu
Dữ liệu file đính kèm: mô tả cũ của mã này ghi Maker: Valqua. Khi đặt hàng vẫn cần xác nhận grade vật liệu vì cùng profile có thể tồn tại nhiều compound.
Ứng dụng và điểm kiểm tra nổi bật của UNS - 100
Một tình huống thực tế của UNS - 100 là thay seal trong hệ thống bảo trì OEM, xưởng sửa chữa xy lanh và retrofit. Thay vì chỉ nhìn rò dầu, nên theo dõi khả năng thay thế theo mẫu và đo lại chi tiết thực tế vì xy lanh cũ có thể đã mòn hoặc sửa đổi so với bản vẽ ban đầu.
Cách xác nhận UNS - 100 trước khi đặt hàng
UNS - 100 là cỡ trung–lớn; khi thiết bị đã qua sửa chữa, không mặc định kích thước danh nghĩa ban đầu còn đúng với gland hiện tại.
Không nên dùng thước cặp đo một điểm rồi chốt mã. Với seal mềm, hãy đo nhiều vị trí và ưu tiên kích thước kim loại của rãnh/ty/piston vì đây là kích thước ít biến dạng hơn.
Bảng kích thước và dữ liệu rãnh của UNS - 100

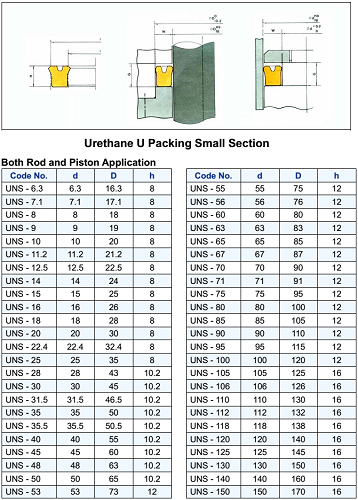

UNS là dãy U Packing môi đối xứng, tài liệu E9625-UNS cho phép dùng chung ở vị trí rod hoặc piston và mô tả đặc tính low resistance. Catalogue Valqua liệt kê vật liệu urethane/TPU cho các biến thể E9625/TE9625 và yêu cầu dùng rãnh tách; vật liệu thực tế của hàng cần được xác nhận theo mã đặt.
| Thông số | Giá trị tham chiếu | Ý nghĩa kiểm tra |
|---|---|---|
| Mã danh nghĩa | UNS 100 | U Packing dùng chung cho rod/piston trong series |
| d × D | 100 × 120 mm | Kích thước chính theo bảng series |
| H | 12 mm | Chiều cao packing |
| GA / GB | 13 / 16 mm | Thông số rãnh tham chiếu |
| T / L / W | 2 / 5 / 10 mm | Đối chiếu rãnh lắp và không gian gland |
Phạm vi của bảng: các giá trị dùng cho đối chiếu hình học/profile. Điều kiện áp suất, nhiệt độ, tốc độ và môi chất phải được kiểm tra theo grade thực tế trước khi phê duyệt thay thế.
Chẩn đoán khi UNS - 100 rò hoặc mòn sớm
Nếu dầu nóng nhanh sau sửa, ngoài kiểm tra bơm/van nên xem ma sát seal. Profile quá chặt, lắp xoắn hoặc bề mặt quá nhám có thể tăng nhiệt và giảm tuổi thọ UNS - 100.
Nguyên tắc: nếu phớt mới hỏng lặp lại, hãy kiểm tra toàn bộ bề mặt, dẫn hướng, dầu và gland thay vì tiếp tục thay cùng một seal.
So sánh UNS - 100 với size gần trong cùng series
UNS 100 có d×D 100×120 mm, có thể so nhanh với UNS 95 và UNS 105. Dãy UNS thay đổi theo các nhóm H/GA/GB, vì vậy size gần không phải lúc nào cũng dùng chung gland.
Lắp đặt UNS - 100: lưu ý thực hành
Trước khi đóng nắp xy lanh, xoay/di chuyển nhẹ cụm piston hoặc ty để chắc chắn seal không bị cắn mép. Đồng thời kiểm tra wear ring còn đủ chiều dày để giữ tâm.
Liên kết nội bộ cho UNS - 100
Từ mã UNS - 100, có thể tiếp tục tra theo chuỗi: series → size gần → rod/piston seal → wear/wiper/back-up.
Piston & Rod Seal UNS – seriesPiston & rod seal UNS - 95 – size nhỏ hơn gầnPiston & rod seal UNS - 105 – size lớn hơn gầnPiston Seal – phớt piston thủy lựcRod Seal – phớt ty thủy lựcUNP – Piston U PackingUNR – Rod U PackingWear Ring – vòng dẫn hướngMake-to-Order Parts – gia công theo yêu cầu
FAQ riêng cho UNS - 100
Rò dầu sau thay có chắc do seal lỗi không?
Không. Bề mặt xước, ty cong, lòng xy lanh mòn, van rò, wear ring hỏng hoặc lắp sai hướng đều có thể gây triệu chứng tương tự.
Có thể chọn chỉ theo mã danh nghĩa không?
Không nên. Mã danh nghĩa chỉ giúp khoanh vùng; vẫn cần kiểm tra d/D/H, gland, profile môi và vật liệu.
Ký hiệu UNP/UNR/UNS có xác định vật liệu không?
Không. Đây là ký hiệu profile/series; catalogue có thể có urethane, NBR, FKM hoặc compound khác. Cần xác nhận grade cụ thể.
Nguồn kỹ thuật tham khảo: VALQUA U-Packing classification: https://www.valqua.com/product_classification/packing_u/ | VALQUA U-Packing catalogue: https://www.valqua.co.jp/wp-content/uploads/pdf/products/zl02_2010.pdf. Dùng để đối chiếu profile/kích thước; grade vật liệu thực tế cần xác nhận theo đơn hàng.
Cần đối chiếu UNS - 100?
Nếu chưa chắc profile, hãy gửi mẫu cũ hoặc drawing; kỹ thuật Sealtech sẽ hỗ trợ khoanh vùng mã phù hợp. Sealtech Vietnam hỗ trợ theo mã hàng, mẫu cũ, drawing và điều kiện vận hành.
