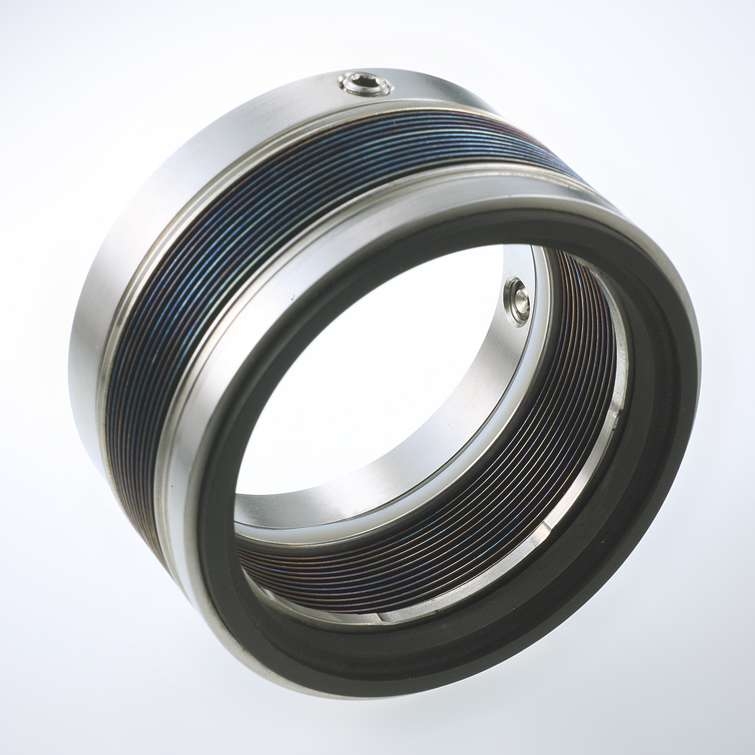

Phốt Cơ Khí MBS100 – Metal Bellows Mechanical Seal Cho Bơm Nhiệt Độ Cao
Phốt cơ khí MBS100 là dòng metal bellows mechanical seal chuyên dùng cho các ứng dụng nhiệt độ cao, môi chất nóng, hóa chất, dầu nóng, dung dịch có độ nhớt cao và các hệ thống bơm công nghiệp cần khả năng làm kín ổn định. Khác với phốt bellows cao su, MBS100 sử dụng cụm bellows kim loại quay, giúp làm việc tốt hơn trong môi trường nhiệt độ khắc nghiệt và hạn chế rủi ro lão hóa elastomer tại vùng làm kín chính.
Dòng MBS100 có thiết kế single seal, balanced, dùng cho trục không bậc, không phụ thuộc chiều quay và có hiệu ứng tự làm sạch tốt. Đây là lựa chọn phù hợp cho bơm hóa chất, bơm refinery, bơm petrochemical, bơm dầu nóng, bơm môi chất nhớt và các thiết bị quay cần phốt cơ khí kim loại chịu nhiệt.
Mô tả ngắn: MBS100 là phốt cơ khí metal bellows seal cho trục 20–100 mm, áp suất đến 25 bar, nhiệt độ -40°C đến +220°C, phù hợp bơm hóa chất, dầu nóng, môi chất nhiệt độ cao và thiết bị công nghiệp.
1. Phốt cơ khí MBS100 là gì?
MBS100 mechanical seal là phốt cơ khí dạng metal bellows, sử dụng cụm ống xếp kim loại để tạo lực đàn hồi thay cho lò xo thông thường. Thiết kế này giúp phốt hoạt động ổn định trong môi trường nhiệt độ cao, nơi các loại elastomer bellows hoặc phốt có lò xo thông thường có thể bị ảnh hưởng bởi nhiệt, đóng cặn hoặc biến dạng.
MBS100 được thiết kế cho trục không bậc, dùng cặp mặt chà carbon hoặc silicon carbide, seat silicon carbide và bellows hợp kim Inconel. Dòng này đặc biệt phù hợp với các ứng dụng yêu cầu không dùng O-ring tải động tại cụm quay, giúp giảm hiện tượng kẹt do cặn bẩn hoặc nhiệt độ cao.
2. Cấu tạo cơ bản của phốt cơ khí MBS100
| Item | Bộ phận | Chức năng |
|---|---|---|
| 1.1 | Seal face with bellows unit / Mặt chà kèm cụm bellows | Tạo bề mặt làm kín chính và cung cấp lực đàn hồi thông qua cụm bellows kim loại. |
| 1.2 | O-ring / Gioăng phụ | Làm kín phụ tại vị trí lắp ghép, hỗ trợ chống rò rỉ ngoài cặp mặt chà chính. |
| 1.3 | Set screw / Vít định vị | Cố định cụm quay trên trục, giữ đúng vị trí làm việc của phốt. |
| 2 | Seat G9 / Mặt chà tĩnh | Lắp cố định trong buồng phốt, tạo cặp ma sát làm kín với seal face. |
| 3 | O-ring / Gioăng seat | Làm kín phụ cho mặt chà tĩnh trong housing. |
3. Thông số kỹ thuật phốt cơ khí MBS100
| Hạng mục | Thông tin kỹ thuật |
|---|---|
| Tên sản phẩm | MBS100 mechanical seal / Phốt cơ khí MBS100 |
| Nhóm sản phẩm | Mechanical seals for pumps / Metal bellows seals |
| Kiểu seal | Single seal, rotating bellows |
| Thiết kế | Balanced, independent of direction of rotation |
| Đường kính trục d1 | 20 – 100 mm, tương đương 0.79" – 4" |
| Áp suất làm việc | p1 = 25 bar |
| Nhiệt độ làm việc | -40°C đến +220°C, tùy vật liệu gioăng phụ và môi chất |
| Vận tốc trượt | vg = 20 m/s |
| Ghi chú vận hành | Giới hạn vận hành phụ thuộc tổ hợp vật liệu mặt chà, môi chất, áp suất, nhiệt độ và tốc độ quay. |
| Ứng dụng chính | Bơm hóa chất, bơm dầu nóng, bơm refinery, bơm petrochemical, bơm môi chất nhớt, bơm công nghiệp. |
4. Bảng kích thước phốt cơ khí MBS100 hệ mét
| d1 | d3 | d6 | d7 | d8 | l1k | l3 | l5 | l6 | l8 | b |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 33.3 | 29 | 35 | 3 | 37.5 | 30.5 | 2.0 | 5 | 15.0 | 7.0 |
| 22 | 36.5 | 31 | 37 | 3 | 37.5 | 30.5 | 2.0 | 5 | 15.0 | 7.0 |
| 24 | 39.0 | 33 | 39 | 3 | 40.0 | 28.5 | 2.0 | 5 | 19.5 | 11.5 |
| 25 | 39.0 | 34 | 40 | 3 | 40.0 | 28.5 | 2.0 | 5 | 19.5 | 11.5 |
| 28 | 42.0 | 37 | 43 | 3 | 42.5 | 31.0 | 2.0 | 5 | 19.5 | 11.5 |
| 30 | 44.0 | 39 | 45 | 3 | 42.5 | 31.0 | 2.0 | 5 | 19.5 | 11.5 |
| 32 | 46.0 | 41 | 48 | 3 | 42.5 | 31.0 | 2.0 | 5 | 19.5 | 11.5 |
| 33 | 47.0 | 42 | 48 | 3 | 42.5 | 31.0 | 2.0 | 5 | 19.5 | 11.5 |
| 35 | 49.0 | 44 | 50 | 3 | 42.5 | 31.0 | 2.0 | 5 | 19.5 | 11.5 |
| 38 | 52.4 | 48 | 56 | 4 | 45.0 | 31.0 | 2.0 | 6 | 22.0 | 14.0 |
| 40 | 55.6 | 51 | 58 | 4 | 45.0 | 31.0 | 2.0 | 6 | 22.0 | 14.0 |
| 43 | 58.7 | 54 | 61 | 4 | 45.0 | 31.0 | 2.0 | 6 | 22.0 | 14.0 |
| 45 | 58.7 | 56 | 63 | 4 | 45.0 | 31.0 | 2.0 | 6 | 22.0 | 14.0 |
| 48 | 61.9 | 59 | 66 | 4 | 45.0 | 31.0 | 2.0 | 6 | 22.0 | 14.0 |
| 50 | 65.1 | 62 | 70 | 4 | 47.5 | 32.5 | 2.5 | 6 | 23.0 | 15.0 |
| 53 | 68.3 | 65 | 73 | 4 | 47.5 | 32.5 | 2.5 | 6 | 23.0 | 15.0 |
| 55 | 69.7 | 67 | 75 | 4 | 47.5 | 32.5 | 2.5 | 6 | 23.0 | 15.0 |
| 58 | 74.6 | 70 | 78 | 4 | 52.5 | 37.5 | 2.5 | 6 | 23.0 | 15.0 |
| 60 | 74.6 | 72 | 80 | 4 | 52.5 | 37.5 | 2.5 | 6 | 23.0 | 15.0 |
| 63 | 79.7 | 75 | 83 | 4 | 52.5 | 37.5 | 2.5 | 6 | 23.0 | 15.0 |
| 65 | 84.1 | 77 | 85 | 4 | 52.5 | 37.5 | 2.5 | 6 | 23.0 | 15.0 |
| 70 | 87.3 | 83 | 92 | 4 | 60.0 | 42.0 | 2.5 | 7 | 26.0 | 18.0 |
| 75 | 95.3 | 88 | 97 | 4 | 60.0 | 42.0 | 2.5 | 7 | 26.0 | 18.0 |
| 80 | 98.4 | 95 | 105 | 4 | 60.0 | 41.8 | 3.0 | 7 | 26.2 | 18.2 |
| 85 | 104.8 | 101 | 110 | 4 | 60.0 | 41.8 | 3.0 | 7 | 26.2 | 18.2 |
| 90 | 106.0 | 105 | 115 | 4 | 65.0 | 46.8 | 3.0 | 7 | 26.2 | 18.2 |
| 95 | 114.3 | 110 | 120 | 4 | 65.0 | 47.8 | 3.0 | 7 | 25.2 | 17.2 |
| 100 | 120.7 | 115 | 125 | 4 | 65.0 | 47.8 | 3.0 | 7 | 25.2 | 17.2 |
Đơn vị: mm. Bảng kích thước dùng để tham khảo kỹ thuật; cần kiểm tra lại với mẫu phốt cũ, bản vẽ lắp và điều kiện vận hành thực tế trước khi đặt hàng.
5. Vật liệu phốt cơ khí MBS100
| Nhóm vật liệu | Lựa chọn thường gặp | Gợi ý sử dụng |
|---|---|---|
| Seal face | Carbon graphite A, Silicon carbide Q1 | Carbon phù hợp nhiều ứng dụng hóa chất và dầu nóng; SiC dùng khi cần chống mài mòn và độ bền cao hơn. |
| Seat | Silicon carbide Q12 | Phù hợp môi chất nhiệt độ cao, hóa chất và môi trường cần độ ổn định tốt tại mặt chà tĩnh. |
| Bellows | Inconel 625 T3 | Bellows kim loại chịu nhiệt, phù hợp môi trường công nghiệp khắt khe. |
| Secondary seals | FKM V | Phù hợp nhiệt độ và môi chất hóa chất tốt hơn so với nhiều loại cao su thông dụng. |
| Metal parts | Duplex G1 | Vật liệu kim loại có độ bền và khả năng chống ăn mòn tốt cho môi trường công nghiệp. |
6. Tiêu chuẩn và phê duyệt
Phốt cơ khí MBS100 được thiết kế theo nhóm metal bellows seals và có thông tin tiêu chuẩn EN 12756 trong tài liệu kỹ thuật. Khi dùng cho bơm hóa chất, refinery, petrochemical hoặc môi trường nhiệt độ cao, cần kiểm tra lại kích thước lắp đặt, vật liệu và điều kiện vận hành theo yêu cầu thực tế của hệ thống.
7. Quy ước mã vật liệu và cách đặt hàng MBS100
MBS100 - d1 - [1][2][3][4]
Trong đó: d1 là đường kính trục; [1] là seal face; [2] là seat; [3] là secondary seal; [4] là phần kim loại/bellows.
Trong đó: d1 là đường kính trục; [1] là seal face; [2] là seat; [3] là secondary seal; [4] là phần kim loại/bellows.
| Mã đặt hàng mẫu | Đường kính trục | Cấu hình vật liệu | Diễn giải |
|---|---|---|---|
| MBS100-25-AQ12-VT3G1 | 25 mm | Carbon / SiC / FKM / Inconel 625 + Duplex | MBS100 size 25 mm cho bơm hóa chất, dầu nóng hoặc môi chất nhiệt độ cao. |
| MBS100-40-Q1Q12-VT3G1 | 40 mm | SiC / SiC / FKM / Inconel 625 + Duplex | Cấu hình tăng khả năng chống mài mòn cho môi chất nóng hoặc có độ nhớt cao. |
| MBS100-65-AQ12-VT3G1 | 65 mm | Carbon / SiC / FKM / Inconel 625 + Duplex | Dùng cho bơm công nghiệp, bơm refinery hoặc bơm petrochemical. |
| MBS100-100-Q1Q12-VT3G1 | 100 mm | SiC / SiC / FKM / Inconel 625 + Duplex | Phù hợp trục lớn, môi trường làm việc yêu cầu độ bền mặt chà cao. |
Lưu ý khi ghi mã: Cần ghi rõ model MBS100, đường kính trục, vật liệu mặt chà, seat, secondary seal, vật liệu bellows và điều kiện vận hành. Với bơm nhiệt độ cao hoặc hóa chất, nên cung cấp thêm môi chất, nồng độ, nhiệt độ, áp suất, tốc độ quay và bản vẽ buồng phốt.
8. Ưu điểm nổi bật của phốt cơ khí MBS100
- Thiết kế metal bellows phù hợp cho môi trường nhiệt độ cao.
- Không có O-ring tải động tại cụm quay, giảm nguy cơ kẹt do cặn hoặc nhiệt.
- Hiệu ứng tự làm sạch tốt, phù hợp môi chất nóng và nhớt.
- Thiết kế balanced giúp giảm tải lên mặt chà trong điều kiện áp suất cao.
- Không phụ thuộc chiều quay, thuận tiện cho nhiều dòng bơm công nghiệp.
- Bellows Inconel 625 có khả năng chịu nhiệt và chịu ăn mòn tốt.
- Phù hợp bơm hóa chất, refinery, petrochemical, dầu nóng và dung dịch nhớt.
- Dải kích thước trục rộng từ 20–100 mm.
9. Ứng dụng của phốt cơ khí MBS100
- Process industry – ngành quy trình công nghiệp.
- Refining technology – nhà máy lọc dầu, hệ thống refinery.
- Petrochemical industry – ngành hóa dầu.
- Chemical industry – bơm hóa chất.
- Hot media – môi chất nóng, dầu nóng, dung dịch nhiệt độ cao.
- Cold media – môi chất lạnh tùy cấu hình vật liệu.
- Highly viscous media – môi chất có độ nhớt cao.
- Pumps – bơm công nghiệp.
- Special rotating equipment – thiết bị quay đặc biệt.
10. Hướng dẫn chọn phốt cơ khí MBS100 đúng kỹ thuật
Để chọn đúng phốt cơ khí MBS100, cần xác định đường kính trục d1, kích thước seat, chiều dài lắp đặt, kiểu buồng phốt, áp suất, nhiệt độ, tốc độ quay, môi chất và độ nhớt. Với dòng metal bellows seal, yếu tố nhiệt độ và tính chất môi chất rất quan trọng vì chúng ảnh hưởng trực tiếp đến tuổi thọ bellows, mặt chà và gioăng phụ.
Với môi chất dầu nóng, hóa chất hoặc dung dịch nhớt, cần kiểm tra kỹ khả năng tương thích của FKM, carbon, silicon carbide và vật liệu kim loại. Với môi chất có hạt mài hoặc dễ kết tinh, nên cân nhắc cấu hình SiC/SiC và kiểm tra phương án flush, quench hoặc bố trí làm mát nếu hệ thống yêu cầu.
Lưu ý kỹ thuật: Khi lắp MBS100, cần đảm bảo trục sạch, không ba via, mặt chà không bị xước, seat lắp vuông góc và chiều dài làm việc đúng. Không chạy khô phốt, đặc biệt trong môi trường nhiệt độ cao. Với bơm hóa chất hoặc dầu nóng, nên kiểm tra điều kiện vận hành thực tế trước khi chạy thử.
11. Sản phẩm liên quan cùng nhóm Mechanical Seal
| Sản phẩm / Danh mục | Liên kết | Gợi ý sử dụng |
|---|---|---|
| Mechanical Seal | Danh mục phốt cơ khí | Xem tổng hợp các dòng phốt cơ khí cho bơm và thiết bị quay. |
| Phốt cơ khí BT-PN | Phốt cơ khí BT-PN | Dòng rubber bellows seal cho bơm gia dụng, bơm chìm, bơm hồ bơi và bơm cà phê. |
| Phốt cơ khí BT-AR | Phốt cơ khí BT-AR | Dòng rubber bellows seal cho bơm nước lạnh, bơm gia dụng và bơm nước thải nhỏ. |
| Phốt cơ khí MG1 | Phốt cơ khí MG1 | Dòng elastomer bellows seal phổ biến cho bơm công nghiệp. |
| Phốt cơ khí M7N | Phốt cơ khí M7N | Dòng pusher seal dùng cho bơm công nghiệp, hóa chất và môi chất có độ nhớt. |
| Mechanical Seal Faces | Mặt chà phốt cơ khí | Tham khảo mặt chà carbon, silicon carbide, tungsten carbide cho phốt cơ khí. |
12. Khi nào nên dùng MBS100?
Nên dùng MBS100 khi hệ thống bơm làm việc với nhiệt độ cao, dầu nóng, hóa chất, môi chất có độ nhớt cao hoặc môi trường có nguy cơ làm kẹt O-ring động. Dòng metal bellows seal này phù hợp hơn so với nhiều loại rubber bellows seal trong các ứng dụng nhiệt độ khắc nghiệt, yêu cầu độ ổn định và tuổi thọ cao.
Nếu hệ thống chỉ là bơm nước sạch, bơm gia dụng hoặc bơm hồ bơi, có thể chọn các dòng BT-PN, BT-A2, BT-AR hoặc MG9 để tiết kiệm chi phí. Nếu ứng dụng là hóa chất nặng, nhiệt độ cao hoặc cần phốt cartridge, nên kiểm tra thêm dòng cartridge seal hoặc thiết kế theo bản vẽ.
13. Sealtech Vietnam cung cấp phốt cơ khí MBS100
Sealtech Vietnam cung cấp phốt cơ khí MBS100, metal bellows mechanical seal, phốt cơ khí cho bơm hóa chất, bơm dầu nóng, bơm refinery, bơm petrochemical, bơm môi chất nhớt và bơm công nghiệp nhiệt độ cao. Ngoài MBS100, Sealtech Vietnam còn hỗ trợ nhiều dòng phốt cơ khí khác như BT-PN, BT-A2, BT-AR, EA100, EH700, MG9, MG1, M7N, H7N, H12N, Unitex, Mtex, APItex và mechanical seal theo mẫu hoặc bản vẽ.
Với kinh nghiệm trong lĩnh vực vật liệu làm kín, Sealtech Vietnam hỗ trợ khách hàng chọn đúng phốt theo đường kính trục, kích thước buồng phốt, vật liệu mặt chà, vật liệu bellows, vật liệu elastomer, môi chất, nhiệt độ, áp suất, tốc độ quay và model máy bơm.
14. Câu hỏi thường gặp về phốt cơ khí MBS100
MBS100 dùng cho thiết bị nào?
MBS100 dùng cho bơm hóa chất, bơm dầu nóng, bơm refinery, bơm petrochemical, bơm môi chất nhớt, bơm công nghiệp và thiết bị quay đặc biệt.
MBS100 dùng cho trục bao nhiêu?
Theo thông số tham khảo, MBS100 dùng cho trục từ 20–100 mm.
MBS100 chịu nhiệt độ bao nhiêu?
Theo thông số tham khảo, MBS100 làm việc trong khoảng -40°C đến +220°C, tùy vật liệu gioăng phụ, môi chất và điều kiện vận hành.
MBS100 khác rubber bellows seal ở điểm nào?
MBS100 dùng bellows kim loại, phù hợp nhiệt độ cao và môi chất công nghiệp khắt khe hơn. Rubber bellows seal dùng bellows cao su, phù hợp hơn cho bơm nước, bơm gia dụng hoặc ứng dụng nhiệt độ thấp hơn.
Cần cung cấp thông tin gì khi mua MBS100?
Nên cung cấp mẫu cũ, hình ảnh, đường kính trục, kích thước buồng phốt, vật liệu yêu cầu, môi chất, nhiệt độ, áp suất, tốc độ quay, model bơm và bản vẽ nếu có.
15. Kết luận
Phốt cơ khí MBS100 là dòng metal bellows mechanical seal chuyên dùng cho môi trường nhiệt độ cao, hóa chất, dầu nóng, môi chất nhớt và các bơm công nghiệp yêu cầu độ ổn định cao. Với thiết kế balanced, rotating bellows, không phụ thuộc chiều quay, dải trục 20–100 mm và khả năng làm việc đến +220°C, MBS100 là giải pháp phù hợp cho các ứng dụng kỹ thuật khắt khe hơn so với phốt bellows cao su thông thường.
Nếu cần thay thế MBS100 hoặc cần tư vấn chọn mechanical seal cho bơm nhiệt độ cao, khách hàng có thể liên hệ Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
