Phớt cơ khí 120D/120DU – ST120D và ST120DU

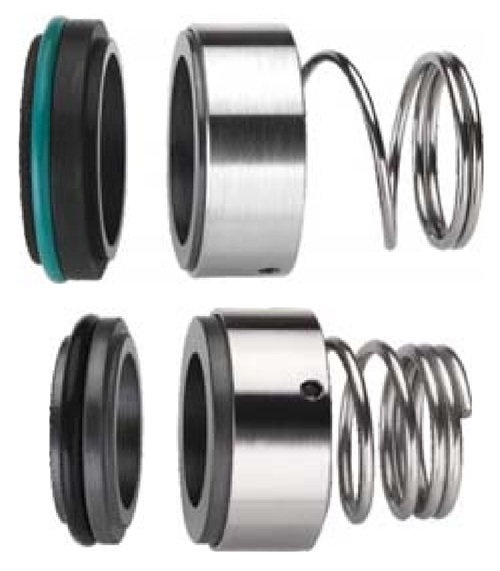

ST120D và ST120DU là hai cấu hình phớt cơ khí máy bơm một lò xo côn, tương đương BT-RN3 và phiên bản NU theo DIN 24960. Hai dòng dùng chung bảng kích thước chính, khác nhau ở cấu hình mặt quay và hình thức lắp, đáp ứng đường kính trục từ 10 đến 100 mm.
Khác biệt giữa ST120D và ST120DU
ST120D có cụm quay tiêu chuẩn với nhiều lựa chọn mặt chà SiC, WC/TC hoặc kim loại phù hợp. ST120DU là biến thể NU, có hình dáng cụm quay và vị trí làm kín phụ khác, tương thích cấu hình lắp theo DIN 24960. Không nên thay thế hai phiên bản chỉ dựa trên đường kính trục; cần đối chiếu mẫu cũ, mặt cắt lắp và seat T8RU.
Trục 10–100 mmDải kích thước rộng cho bơm nước, dầu và thiết bị công nghiệp.
Lò xo cônCần chọn chiều trái hoặc phải theo chiều quay của trục.
Vật liệu linh hoạtSiC, WC/TC, carbon, NBR hoặc FKM cho nhiều môi chất.
Điều kiện làm việc tham khảo
| Thông số | Giá trị | Ghi chú |
|---|---|---|
| Áp suất | 0 đến 1,0 MPa | Phụ thuộc đường kính, tốc độ, vật liệu và cấu hình buồng phớt. |
| Nhiệt độ | −40°C đến +180°C | Giới hạn thực tế phụ thuộc NBR/FKM và cặp mặt chà. |
| Vận tốc trượt | ≤ 15 m/s | Cần duy trì màng chất lỏng bôi trơn giữa hai mặt chà. |
| Kiểu phớt | Phớt đơn, lò xo côn | Xác nhận chiều lò xo trái/phải trước khi đặt hàng. |
| Tương đương | BT-RN3; NU DIN 24960 | Đối chiếu đủ d1, d3, d6, d7, L3, L4. |
Cấu tạo và vật liệu phớt 120D/120DU
| Vị trí | Bộ phận | Vật liệu tùy chọn |
|---|---|---|
| 1 | Mặt quay | Aluminium Oxide, reaction-bonded SiC, nickel-bonded WC/TC hoặc thép Cr-Ni-Mo tùy phiên bản |
| 2 | Đế tĩnh T8RU | Reaction-bonded SiC hoặc carbon tẩm nhựa |
| 3 | Gioăng phụ | FKM/Viton hoặc NBR |
| 4 | Lò xo | Thép Chromium-Nickel, chiều trái hoặc phải |
| 5 | Chi tiết kim loại | Thép Chromium-Nickel |
Với môi chất có hạt hoặc yêu cầu kháng mài mòn, có thể cân nhắc mặt Silicon Carbide hoặc WC/TC. Gioăng phụ NBR thường phù hợp dầu khoáng và ứng dụng phổ thông; FKM phù hợp hơn với nhiệt và nhiều hóa chất. Xem thêm cấu tạo cơ bản tại danh mục phốt cơ khí – mechanical seal.
Bảng đầy đủ kích thước và mã hàng ST120D/ST120DU
Mã sản phẩm được chuẩn hóa sang tiền tố ST. Đơn vị: mm.
| Mã hàng ST | d1 (h6) | d3 Max | d6 | d7 (H8) | L3 ±0,5 | L4 |
|---|---|---|---|---|---|---|
| ST120D-10 / ST120DU-10 | 10 | 19 | 17 | 21 | 15 | 7 |
| ST120D-12 / ST120DU-12 | 12 | 21 | 19 | 23 | 18 | 7 |
| ST120D-14 / ST120DU-14 | 14 | 23 | 21 | 25 | 22 | 7 |
| ST120D-16 / ST120DU-16 | 16 | 26 | 23 | 27 | 23 | 7 |
| ST120D-18 / ST120DU-18 | 18 | 29 | 27 | 33 | 24 | 10 |
| ST120D-20 / ST120DU-20 | 20 | 31 | 29 | 35 | 25 | 10 |
| ST120D-22 / ST120DU-22 | 22 | 33 | 31 | 37 | 25 | 10 |
| ST120D-24 / ST120DU-24 | 24 | 35 | 33 | 39 | 27 | 10 |
| ST120D-25 / ST120DU-25 | 25 | 36 | 34 | 40 | 27 | 10 |
| ST120D-28 / ST120DU-28 | 28 | 40 | 37 | 43 | 29 | 10 |
| ST120D-30 / ST120DU-30 | 30 | 43 | 39 | 45 | 30 | 10 |
| ST120D-32 / ST120DU-32 | 32 | 46 | 42 | 48 | 30 | 10 |
| ST120D-33 / ST120DU-33 | 33 | 46 | 42 | 48 | 39 | 10 |
| ST120D-35 / ST120DU-35 | 35 | 49 | 44 | 50 | 39 | 10 |
| ST120D-38 / ST120DU-38 | 38 | 53 | 49 | 56 | 42 | 13 |
| ST120D-40 / ST120DU-40 | 40 | 56 | 51 | 58 | 42 | 13 |
| ST120D-43 / ST120DU-43 | 43 | 59 | 54 | 61 | 47 | 13 |
| ST120D-45 / ST120DU-45 | 45 | 61 | 56 | 63 | 47 | 13 |
| ST120D-48 / ST120DU-48 | 48 | 64 | 59 | 66 | 47 | 13 |
| ST120D-50 / ST120DU-50 | 50 | 66 | 62 | 70 | 46 | 14 |
| ST120D-53 / ST120DU-53 | 53 | 69 | 65 | 73 | 56 | 14 |
| ST120D-55 / ST120DU-55 | 55 | 71 | 67 | 75 | 56 | 14 |
| ST120D-58 / ST120DU-58 | 58 | 76 | 70 | 78 | 56 | 14 |
| ST120D-60 / ST120DU-60 | 60 | 78 | 72 | 80 | 56 | 14 |
| ST120D-63 / ST120DU-63 | 63 | 81 | 75 | 83 | 56 | 14 |
| ST120D-65 / ST120DU-65 | 65 | 84 | 77 | 85 | 66 | 14 |
| ST120D-68 / ST120DU-68 | 68 | 88 | 81 | 90 | 64 | 16 |
| ST120D-70 / ST120DU-70 | 70 | 90 | 83 | 92 | 64 | 16 |
| ST120D-75 / ST120DU-75 | 75 | 98 | 88 | 97 | 64 | 16 |
| ST120D-80 / ST120DU-80 | 80 | 100 | 95 | 105 | 72 | 18 |
| ST120D-85 / ST120DU-85 | 85 | 107 | 100 | 110 | 72 | 18 |
| ST120D-90 / ST120DU-90 | 90 | 111 | 105 | 115 | 72 | 18 |
| ST120D-95 / ST120DU-95 | 95 | 119 | 110 | 120 | 72 | 18 |
| ST120D-100 / ST120DU-100 | 100 | 124 | 115 | 125 | 72 | 18 |
Ứng dụng và cách chọn phớt phù hợp
ST120D/ST120DU phù hợp cho bơm nước, bơm tuần hoàn, bơm dầu nhẹ và nhiều thiết bị quay công nghiệp. Trong trường hợp cần phớt bellows cao su không phụ thuộc chiều quay, có thể so sánh thêm phớt cơ khí MG1, phớt eMG1 hoặc phớt MG9.
Với hệ thống áp suất hoặc nhiệt độ cao hơn, nên tham khảo phớt nhiều lò xo cân bằng hay phớt bellows kim loại. Việc chọn dòng thay thế phải dựa trên điều kiện thực tế, không chỉ dựa vào hình dạng.
Lắp đặt và bảo trì
- Đo đủ d1, d3, d6, d7, L3 và L4; xác nhận ST120D hay ST120DU.
- Kiểm tra chiều quay để chọn đúng lò xo trái hoặc phải.
- Thay mới O-ring nếu đã chai, xước hoặc biến dạng.
- Vệ sinh trục và buồng phớt, ép seat vuông góc và không chạm tay bẩn lên mặt chà.
- Mồi đầy bơm, tránh chạy khô; kiểm tra rung, độ đảo và nhiệt sau khi khởi động.
Sản phẩm và danh mục liên quan
FAQ – Câu hỏi thường gặp
1. ST120D và ST120DU có dùng chung kích thước không?
Tài liệu thể hiện chung bảng kích thước chính, nhưng cấu hình cụm quay khác nhau nên phải xác nhận đúng phiên bản trước khi mua.
2. ST120D-25 dùng cho trục bao nhiêu?
Mã ST120D-25 hoặc ST120DU-25 dùng cho trục danh nghĩa d1 bằng 25 mm.
3. Vì sao cần chọn chiều lò xo?
Lò xo côn truyền mô-men theo chiều quay. Sai chiều có thể làm lò xo nới lỏng khi máy vận hành.
4. NBR và FKM khác nhau thế nào?
NBR phổ biến cho nước và dầu khoáng; FKM chịu nhiệt, dầu và nhiều hóa chất tốt hơn. Cần kiểm tra môi chất cụ thể.
5. Khi nào chọn SiC hoặc WC/TC?
SiC có khả năng kháng hóa chất và mài mòn tốt; WC/TC chịu tải cơ học tốt. Chọn theo môi chất và chế độ bôi trơn.
6. Phớt có thể chạy khô không?
Không nên. Chạy khô làm mất màng bôi trơn, tăng nhiệt nhanh và phá hỏng mặt chà cùng O-ring.
7. Vì sao phớt mới vẫn rò rỉ?
Nguyên nhân có thể là sai phiên bản, sai chiều lò xo, seat lắp nghiêng, mặt chà bẩn, trục đảo, rung hoặc chạy khô.
8. Cần gửi gì để nhận báo giá?
Gửi phiên bản ST120D/ST120DU, kích thước, chiều quay, vật liệu, môi chất, áp suất, nhiệt độ, số lượng và ảnh phớt cũ.
Tư vấn và báo giá phớt ST120D/ST120DU
Sealtech Vietnam hỗ trợ đối chiếu đúng phiên bản, kích thước, chiều lò xo và vật liệu. Gửi ảnh phớt cũ cùng thông tin máy bơm qua Zalo để kiểm tra cấu hình.
