Phớt cơ khí – Mechanical Seal làm kín trục máy bơm công nghiệp
Phớt cơ khí, còn gọi là phốt cơ khí, phớt máy bơm hoặc mechanical seal, là cụm làm kín tại vị trí trục quay đi xuyên qua thân bơm. Một pump mechanical seal được lựa chọn và lắp đúng sẽ hạn chế rò nước, dầu hoặc hóa chất, bảo vệ ổ bi và giảm thời gian dừng máy ngoài kế hoạch.
Sealtech Vietnam tư vấn phớt cơ khí máy bơm theo mã hàng, mẫu cũ, model bơm, bản vẽ hoặc kích thước thực tế; gồm phớt tiêu chuẩn, phớt cơ khí công nghiệp, phớt chịu nhiệt, chịu hóa chất, chịu áp suất và phớt theo yêu cầu.

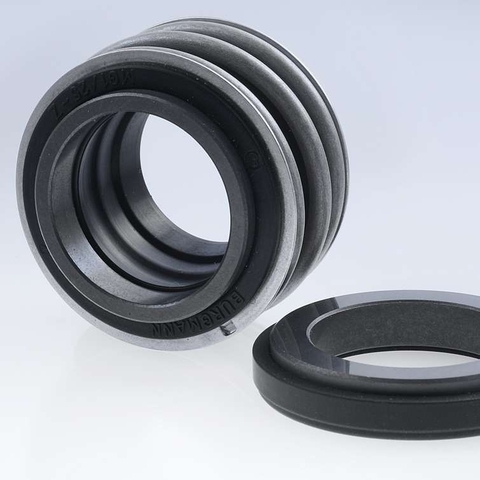

Hình ảnh các dòng phớt cơ khí máy bơm
1. Phớt cơ khí là gì?
Phớt cơ khí là gì? Đây là thiết bị làm kín động sử dụng hai bề mặt được gia công rất phẳng: một mặt quay cùng trục và một mặt đứng yên trong nắp bơm. Lò xo cùng áp suất môi chất duy trì lực đóng; một màng chất lỏng cực mỏng giữa hai mặt giúp bôi trơn và mang nhiệt ra ngoài.
Khác với phớt dầu tiếp xúc bằng môi cao su, phớt làm kín cơ khí kiểm soát rò rỉ chủ yếu tại cặp mặt chà. Vì vậy chất lượng bề mặt, vật liệu, độ đồng tâm, chiều dài lắp và điều kiện vận hành đều ảnh hưởng trực tiếp đến tuổi thọ.
Gợi ý: Khi cần mua phớt cơ khí, không nên chỉ gửi đường kính trục. Hãy cung cấp ảnh mẫu, kích thước seat, chiều dài làm việc, môi chất, áp suất, nhiệt độ, tốc độ và model bơm.
2. Cấu tạo phớt cơ khí
Mặt chà quay
Gắn với trục hoặc sleeve và quay theo rotor; thường bằng carbon, ceramic, SiC hoặc TC.
Mặt chà tĩnh
Lắp trong housing/seat, tạo cặp ma sát với mặt quay.
Lò xo
Tạo lực ép ban đầu; có một lò xo, nhiều lò xo hoặc lò xo dạng sóng.
Gioăng phụ
O-ring, V-ring, wedge, boot hoặc bellows bằng NBR, EPDM, FKM, PTFE.
Chi tiết truyền động
Vòng chặn, chén giữ, vít định vị và driver truyền mô-men cho mặt quay.
Seat và cup
Định vị mặt tĩnh, làm kín với nắp bơm và giữ đúng độ vuông góc.
3. Nguyên lý phớt cơ khí
Trong trạng thái đứng yên, lực lò xo ép hai mặt chà tiếp xúc. Khi trục quay, áp suất và chuyển động tạo màng chất lỏng vi mô giữa bề mặt. Màng này vừa bôi trơn vừa làm mát nhưng phải đủ mỏng để kiểm soát rò rỉ. Sự cân bằng giữa lực đóng và lực mở quyết định độ ổn định của phớt.
Nếu bơm chạy khô, bị air lock hoặc thiếu flush, màng bôi trơn biến mất; nhiệt tăng nhanh có thể làm cháy carbon, nứt ceramic, chai O-ring và khiến phớt cơ khí bị rò rỉ. Ngược lại, rung động, lệch trục hoặc áp suất vượt giới hạn khiến mặt chà mở không đều và mòn bất thường.
4. Các loại phớt cơ khí phổ biến
| Loại phớt | Đặc điểm | Ứng dụng gợi ý | Lưu ý lựa chọn |
|---|---|---|---|
| Phớt cơ khí một lò xo | Kết cấu đơn giản, lò xo lớn, dễ nhận dạng. | Bơm nước, bơm tuần hoàn, thiết bị thông dụng. | Kiểm tra chiều quay nếu dùng lò xo côn. |
| Phớt cơ khí nhiều lò xo | Nhiều lò xo nhỏ phân bố lực quanh mặt chà. | Bơm dầu, hóa chất và quy trình công nghiệp. | Cặn kết tinh có thể làm kẹt lò xo. |
| Phớt cơ khí dạng sóng | Wave spring ngắn, lực ép gọn trong không gian hạn chế. | Bơm có chiều dài lắp nhỏ. | Đo chính xác working length. |
| Phớt cơ khí đơn | Một cặp mặt chà làm kín môi chất. | Nước, dầu và lưu chất không nguy hiểm. | Không phù hợp mọi môi chất độc hoặc bay hơi. |
| Phớt cơ khí kép | Hai cặp mặt chà, có buffer/barrier fluid. | Hóa chất nguy hiểm, kết tinh, bôi trơn kém. | Cần hệ phụ trợ và kiểm soát áp suất. |
| Cartridge seal | Cụm lắp sẵn, căn chỉnh tại nhà sản xuất. | Bơm quan trọng, cần giảm sai lỗi lắp. | Kiểm tra gland, bolt pattern và không gian lắp. |
| Metal bellows seal | Ống xếp kim loại thay cơ cấu lò xo/O-ring động. | Dầu nóng, nhiệt độ cao, môi chất đóng cặn. | Chọn hợp kim bellows tương thích. |
| Split seal | Kết cấu tách đôi, lắp quanh trục. | Bơm lớn khó tháo khớp nối. | Yêu cầu lắp đồng tâm và sạch. |
5. Vật liệu mặt chà và gioăng phụ
| Vật liệu | Đặc tính chính | Ứng dụng phù hợp | Điểm cần kiểm tra |
|---|---|---|---|
| Carbon graphite | Ma sát thấp, chạy êm và phổ biến. | Nước sạch, dầu nhẹ, cặp Carbon/Ceramic. | Dễ hỏng khi chạy khô hoặc có hạt cứng. |
| Ceramic | Cứng, ổn định và chi phí hợp lý. | Phớt cơ khí carbon ceramic cho bơm nước. | Giòn, tránh va đập và sốc nhiệt. |
| Silicon Carbide – SiC | Kháng hóa chất, chịu nhiệt và mài mòn tốt. | Phớt cơ khí silicon carbide cho hóa chất, nước bẩn. | Cần chọn đúng grade và cặp vật liệu. |
| Tungsten Carbide – TC | Độ bền cơ học và chịu tải cao. | Phớt cơ khí tungsten carbide cho slurry, dầu nặng. | Nặng, chi phí cao; kiểm tra ăn mòn binder. |
| NBR | Kinh tế, chịu nhiều dầu khoáng. | Nước, dầu ở nhiệt độ vừa. | Không tối ưu cho nhiệt cao, ozone. |
| EPDM | Phù hợp nước nóng, ozone, nhiều chất phân cực. | Xử lý nước, glycol, hóa chất phù hợp. | Không dùng với dầu khoáng. |
| FKM/Viton | Chịu nhiệt, dầu và nhiều hydrocarbon. | Phớt cơ khí chịu nhiệt, bơm dầu nóng. | Không tương thích mọi kiềm/amine. |
| PTFE/FFKM | Kháng hóa chất rộng. | Phớt cơ khí chịu hóa chất đặc biệt. | Chi phí và thiết kế rãnh phải phù hợp. |
| Inox 304/316 | Chống ăn mòn cho thân, lò xo, gland. | Phớt cơ khí inox công nghiệp. | Kiểm tra chloride và ăn mòn khe. |
6. Bảng chọn nhanh phớt máy bơm
| Điều kiện | Kết cấu gợi ý | Mặt chà gợi ý | Elastomer gợi ý |
|---|---|---|---|
| Phớt bơm nước sạch, HVAC | MG1, phớt một lò xo hoặc rubber bellows | Carbon/Ceramic, Carbon/SiC | NBR hoặc EPDM |
| Bơm nước nóng | Balanced hoặc multi spring phù hợp | Carbon/SiC | EPDM/FKM theo môi chất |
| Bơm dầu nóng | Balanced, metal bellows | Carbon/SiC, SiC/SiC | FKM/graphite phù hợp |
| Bơm axit, kiềm, dung môi | Cartridge, PTFE bellows hoặc cấu hình chuyên dụng | SiC/SiC | FKM, EPDM, PTFE, FFKM theo hóa chất |
| Bùn, slurry, hạt mài mòn | Heavy-duty, flush phù hợp | TC/TC hoặc SiC/SiC | Theo hóa chất nền |
| Áp suất cao | Phớt balanced hoặc cartridge chịu áp | Theo PV và môi chất | Theo nhiệt/áp |
| Lưu chất độc, dễ cháy | Phớt kép và barrier system | Theo tiêu chuẩn dự án | Theo hóa chất |
Không dùng bảng này thay cho tính toán: Phớt cơ khí chịu áp suất cao hoặc phớt chịu nhiệt phải được kiểm tra đường cong áp suất–nhiệt độ–tốc độ, balance ratio, hệ flush/quench và tiêu chuẩn an toàn của thiết bị.
7. Cách đo và đặt phớt cơ khí theo kích thước
- Đo đường kính trục hoặc sleeve tại vị trí lắp, không đo phần trục đã mòn.
- Đo đường kính ngoài và chiều cao seat tĩnh; ghi rõ cup/O-ring đi kèm.
- Đo đường kính ngoài cụm quay, chiều dài tự do và chiều dài làm việc.
- Chụp mặt trước, mặt sau, bên hông và hình phớt đặt cạnh thước đo.
- Ghi kiểu lò xo, số lò xo, chiều xoắn, vít định vị và cấu tạo bellows.
- Cung cấp model bơm, nameplate, bản vẽ khoang phớt nếu có.
- Ghi môi chất, nồng độ, nhiệt độ, áp suất, tốc độ và hàm lượng hạt.
- Nêu vật liệu cũ hoặc tình trạng hư hỏng để chọn phớt cơ khí theo yêu cầu phù hợp hơn.
8. Cách lắp phớt cơ khí đúng kỹ thuật
- Khóa nguồn, xả áp, xả môi chất và thực hiện an toàn hóa chất trước khi tháo bơm.
- Kiểm tra ổ bi, độ đảo trục, đồng tâm, rung và tình trạng sleeve; sửa nguyên nhân trước khi thay phớt.
- Vệ sinh buồng phớt, loại bỏ cặn và bo cạnh sắc có thể cắt O-ring/bellows.
- Không chạm tay bẩn lên mặt chà; lau bằng vật liệu không xơ và dung môi phù hợp.
- Bôi trơn gioăng phụ bằng chất tương thích; không dùng mỡ làm trương elastomer.
- Ép seat tĩnh vuông góc, phân bố lực đều; không gõ trực tiếp vào ceramic hoặc SiC.
- Căn đúng chiều dài làm việc; siết vít và gland theo trình tự chéo.
- Kiểm tra chiều quay nếu kết cấu lò xo phụ thuộc chiều; quay trục bằng tay trước khởi động.
- Mồi đầy bơm, xả khí, mở flush/cooling/quench rồi mới chạy; không vận hành khô.
- Theo dõi rò rỉ, nhiệt, rung, tiếng ồn và dòng điện trong giai đoạn chạy thử.
9. Phớt cơ khí bị rò rỉ: nguyên nhân và cách xử lý
| Hiện tượng | Nguyên nhân thường gặp | Kiểm tra | Hướng xử lý |
|---|---|---|---|
| Rò ngay khi lắp | Sai size/seat, lắp lệch, mặt bẩn, O-ring cắt. | Đo lại, kiểm tra dấu ép và mặt chà. | Tháo vệ sinh, thay chi tiết hỏng, lắp lại đúng chiều dài. |
| Rò sau vài phút | Chạy khô, air lock, thiếu flush. | Kiểm tra mồi, nhiệt mặt phớt, đường phụ trợ. | Khôi phục cấp lỏng/làm mát và thay mặt đã cháy. |
| Rò tăng theo áp | Phớt unbalanced, mặt mở, gland biến dạng. | Đối chiếu áp buồng phớt và giới hạn thiết kế. | Chọn phớt balanced/chịu áp, sửa gland. |
| Rò khi nóng | Elastomer sai, giãn nở, sốc nhiệt. | Kiểm tra nhiệt thực tế và vật liệu. | Chọn vật liệu chịu nhiệt, cải thiện cooling. |
| Rò theo chu kỳ | Trục đảo, lệch tâm, ổ bi hỏng. | Đo runout, rung và độ rơ. | Sửa trục/sleeve/ổ bi rồi thay phớt. |
| Mặt mòn có rãnh | Hạt rắn, cặn kết tinh, flush không phù hợp. | Phân tích cặn và đường flush. | Dùng SiC/TC, cải thiện flush hoặc separator. |
| O-ring phồng/nứt | Không tương thích hóa chất hoặc quá nhiệt. | Đối chiếu hóa chất–nhiệt độ. | Đổi EPDM/FKM/PTFE/FFKM phù hợp. |
10. Khi nào thay phớt, khi nào sửa máy bơm?
Thay phớt cơ khí máy bơm là hợp lý khi mặt chà, bellows, O-ring hoặc lò xo đã hỏng nhưng trục, sleeve, ổ bi và khoang phớt vẫn đạt yêu cầu. Nếu trục đảo, sleeve mòn, ổ bi rơ, cánh bơm mất cân bằng, bơm bị xâm thực hoặc gland biến dạng, chỉ thay phớt mới thường không giải quyết được rò rỉ lâu dài.
Khi sửa phớt máy bơm, nên kiểm tra đồng bộ: căn chỉnh khớp nối, điểm vận hành, áp suất buồng phớt, hệ flush, mồi bơm và quy trình khởi động. Dữ liệu hư hỏng của phớt cũ là bằng chứng quan trọng để điều chỉnh cấu hình mới.
11. Sản phẩm và danh mục liên quan
| Danh mục | Liên kết | Khi nên tham khảo |
|---|---|---|
| Mechanical Seal | Danh mục phớt cơ khí | Tra cứu phớt bơm theo cấu tạo và model. |
| MG1 | Phớt cơ khí MG1 | Rubber bellows cho bơm nước và công nghiệp. |
| MG9 | Phớt cơ khí MG9 | Bellows nhỏ gọn, nhiều seat hệ mét/inch. |
| Rubber bellows | Phớt bellows cao su | So sánh các dòng bellows đàn hồi. |
| Phân loại | Các loại phớt cơ khí | Chọn single spring, multi spring, cartridge, bellows. |
| O-ring | O-ring công nghiệp | Chọn gioăng phụ theo môi chất. |
12. Mua và báo giá phớt cơ khí
Giá phớt phụ thuộc kích thước, kết cấu, cặp mặt chà, elastomer, kim loại, thương hiệu, số lượng và yêu cầu chứng từ. Khi cần báo giá phớt cơ khí, khách hàng nên gửi dữ liệu đầy đủ để nhà cung cấp phớt cơ khí kiểm tra khả năng lắp và tuổi thọ dự kiến, tránh mua theo hình dáng hoặc đường kính trục đơn lẻ.
Sealtech Vietnam hỗ trợ phớt cơ khí chính hãng, dòng tương đương và phớt cơ khí theo kích thước hoặc bản vẽ. Phương án cuối cùng được lựa chọn dựa trên điều kiện thực tế của bơm và yêu cầu kỹ thuật của khách hàng.
FAQ – Câu hỏi thường gặp về phớt cơ khí
1. Phớt cơ khí là gì và dùng để làm gì?
Phớt cơ khí là cụm làm kín trục quay bằng cặp mặt chà, dùng để hạn chế chất lỏng hoặc khí rò ra ngoài tại vị trí trục của bơm và thiết bị quay.
2. Phớt cơ khí và phốt cơ khí có khác nhau không?
Không. Đây là hai cách gọi phổ biến tại Việt Nam của mechanical seal; “phớt máy bơm” cũng thường chỉ cùng nhóm sản phẩm.
3. Bơm nước nên dùng mặt chà nào?
Nước sạch thường dùng Carbon/Ceramic hoặc Carbon/SiC. Nước có cặn, hạt hoặc hóa chất cần cặp vật liệu cứng và tương thích hơn.
4. Phớt chịu hóa chất nên dùng vật liệu gì?
SiC/SiC thường được cân nhắc cho mặt chà; gioăng có thể là EPDM, FKM, PTFE hoặc FFKM. Phải biết hóa chất, nồng độ và nhiệt độ cụ thể.
5. Có thể chọn phớt chỉ theo đường kính trục không?
Không. Cần đo seat, chiều dài làm việc, đường kính ngoài, kiểu lò xo và kiểm tra điều kiện vận hành.
6. Vì sao phớt mới thay vẫn rò?
Nguyên nhân có thể là lắp sai, mặt chà bẩn, chạy khô, chọn sai vật liệu, trục đảo, ổ bi hỏng hoặc áp suất vượt giới hạn.
7. Phớt cơ khí có được chạy khô không?
Phần lớn phớt ướt không được chạy khô. Chỉ các thiết kế dry-running chuyên dụng mới làm việc trong điều kiện đã được xác nhận.
8. Cần gửi thông tin gì để báo giá?
Gửi ảnh/mẫu cũ, kích thước, model bơm, môi chất, nồng độ, nhiệt độ, áp suất, tốc độ, vật liệu, tình trạng hỏng và số lượng.
