Mặt bích bị xì dù đã siết rất chặt: nguyên nhân và cách xử lý
Mặt bích bị xì dù đã siết rất chặt: nguyên nhân và cách khắc phục triệt để
Mặt bích bị xì dù đã siết rất chặt là tình trạng phổ biến trong đường ống hơi, dầu, nước, hóa chất và khí nén. Nguyên nhân thường không phải “thiếu lực siết” mà là lực bulông phân bố không đều, gasket không phù hợp, mặt bích cong hoặc xước, sai quy trình lắp và biến đổi nhiệt. Tiếp tục siết có thể làm gasket bị nghiền, bulông quá tải hoặc mặt bích biến dạng nặng hơn.
Mô tả ngắn
Một mối nối mặt bích kín cần đạt tải nén gasket đủ và đồng đều. Mô-men siết chỉ là phương pháp gián tiếp tạo lực căng bulông; ma sát ở ren, đai ốc và vòng đệm có thể làm hai bulông được siết cùng mô-men nhưng tạo tải khác nhau. Vì vậy, “siết rất chặt” chưa chắc đồng nghĩa với “gasket được nén đúng”.
Cảnh báo an toàn: không siết thêm bulông trên mối nối đang rò, còn áp suất, còn nóng hoặc chứa hóa chất nguy hiểm nếu chưa có quy trình được phê duyệt. Cần cô lập, xả áp, làm nguội và khóa nguồn năng lượng trước khi tháo kiểm tra.
1. Vì sao siết chặt vẫn không kín?
Gasket làm kín bằng cách lấp đầy các khuyết tật vi mô giữa hai bề mặt. Muốn làm được điều đó, gasket phải nhận đủ áp suất nén trên toàn bộ diện tích làm kín và tiếp tục duy trì tải khi hệ thống nóng, nguội hoặc rung động.
Mô-men không bằng tải bulôngPhần lớn mô-men bị tiêu hao bởi ma sát ren và mặt đai ốc.
Tải cần phải đồng đềuMột vài bulông quá chặt không bù được vùng bulông còn lỏng.
Gasket có giới hạn nénQuá lực có thể nghiền, đùn hoặc làm gasket mất chiều dày.
Mối nối kín không đến từ lực siết lớn nhất, mà từ tải gasket đúng, đồng đều và được duy trì trong suốt chu kỳ vận hành.
2. 12 nguyên nhân mặt bích bị xì dù đã siết chặt
1. Siết bulông không đúng trình tự
Siết lần lượt theo vòng tròn ngay từ đầu có thể làm gasket bị ép lệch và mặt bích nghiêng. Các bulông siết sau còn làm giảm tải bulông đã siết trước.
Khắc phục: siết đối xứng dạng chéo, chia nhiều lượt và hoàn thiện bằng lượt vòng tròn kiểm tra.
2. Mô-men giữa các bulông không đều
Dùng cờ lê thường, dụng cụ không hiệu chuẩn hoặc ma sát khác nhau tạo độ phân tán tải rất lớn.
Khắc phục: dùng dụng cụ được hiệu chuẩn, kiểm soát chất bôi trơn, vòng đệm và quy trình.
3. Siết quá lực làm gasket bị nghiền
Gasket mềm, graphite hoặc PTFE có thể bị ép mỏng, đùn ra ngoài hoặc mất cấu trúc. Sau thời gian ngắn, tải bulông giảm và mối nối bắt đầu rò.
Khắc phục: sử dụng mô-men hoặc tải bulông được tính cho đúng gasket và mặt bích.
4. Chọn sai loại gasket
Gasket có thể không chịu được môi chất, nhiệt độ, áp suất, tải nén hoặc kiểu bề mặt flange.
Khắc phục: chọn vật liệu và cấu trúc theo toàn bộ điều kiện vận hành, không chỉ theo kích thước DN.
5. Mặt bích bị xước, rỗ hoặc ăn mòn
Vết xước chạy theo hướng từ trong ra ngoài tạo đường rò trực tiếp. Rỗ sâu và ăn mòn làm tải nén phân bố không đều.
Khắc phục: kiểm tra bề mặt, phục hồi hoặc thay mặt bích theo giới hạn kỹ thuật.
6. Mặt bích cong hoặc không song song
Tải đường ống, hàn sai, giãn nở hoặc tháo lắp cưỡng bức làm hai mặt không song song. Siết bulông để kéo hai flange vào nhau tạo ứng suất và tải gasket không đều.
Khắc phục: chỉnh alignment và support đường ống; không dùng bulông làm dụng cụ kéo căn chỉnh.
7. Gasket lắp lệch tâm
Một phần gasket có thể lọt vào lòng ống hoặc nằm ngoài vùng làm kín, khiến chiều rộng nén không đều.
Khắc phục: dùng đúng kích thước và định tâm gasket trước khi siết.
8. Bulông, đai ốc hoặc vòng đệm không phù hợp
Bulông sai cấp bền, chiều dài ren không đủ, ren hỏng hoặc không dùng vòng đệm phù hợp làm tải siết không ổn định.
Khắc phục: xác nhận vật liệu, cấp bền, chiều dài, tình trạng ren và khả năng chịu nhiệt.
9. Bôi trơn ren không đồng nhất
Bulông khô và bulông được bôi trơn tạo lực căng khác nhau ở cùng mô-men. Bôi trơn sai còn có thể làm vượt tải bulông.
Khắc phục: áp dụng hệ số ma sát đúng với bảng torque và bôi đều các bề mặt chịu tải.
10. Relaxation, creep hoặc cold flow của gasket
Gasket giảm chiều dày theo thời gian, đặc biệt với PTFE và một số vật liệu mềm. Lực kẹp giảm dù ban đầu đã siết đủ.
Khắc phục: chọn vật liệu ổn định hơn và thực hiện quy trình kiểm tra tải sau khi ổn định nếu nhà sản xuất yêu cầu.
11. Chu kỳ nhiệt làm mất tải bulông
Bulông, mặt bích và gasket giãn nở khác nhau. Sau nhiều chu kỳ nóng–nguội, tải nén có thể giảm hoặc tăng quá mức.
Khắc phục: chọn vật liệu phù hợp, kiểm soát ramp nhiệt và thiết kế cho chu kỳ vận hành.
12. Áp suất, rung hoặc tải đường ống vượt thiết kế
Xung áp, water hammer, rung bơm và ngoại lực từ đường ống làm mối nối dịch chuyển hoặc tách mặt.
Khắc phục: xử lý nguyên nhân hệ thống, bổ sung support và đánh giá lại cấp áp mặt bích.
3. Hình minh họa quy trình lắp mặt bích
4. Bảng chẩn đoán nhanh theo vị trí rò
| Dấu hiệu | Nguyên nhân ưu tiên | Kiểm tra |
|---|---|---|
| Rò tại một điểm giữa hai bulông | Mặt xước, tải thấp cục bộ hoặc flange cong | Bề mặt, khe hở và tải bulông gần đó |
| Rò quanh nhiều vị trí | Sai gasket hoặc tải tổng thể không đủ | Vật liệu, kích thước và quy trình torque |
| Gasket đùn ra ngoài | Quá lực, quá nhiệt, sai gasket hoặc khe hở | Độ dày, tải nén và alignment |
| Chỉ rò khi nóng | Giãn nở nhiệt hoặc áp suất tăng | Chu kỳ nhiệt, vật liệu và support |
| Kín ban đầu rồi rò lại | Creep, relaxation hoặc rung | Tải còn lại, gasket và điều kiện vận hành |
5. Quy trình kiểm tra và lắp lại đúng cách
- Cô lập, xả áp, làm nguội và xác nhận hệ thống an toàn.
- Đánh dấu vị trí rò và vị trí từng bulông trước khi tháo.
- Tháo theo trình tự để tránh làm cong mặt bích.
- Giữ lại gasket cũ và quan sát dấu nén, đùn, cháy hoặc ăn mòn.
- Làm sạch mặt bích mà không tạo thêm vết xước.
- Kiểm tra độ phẳng, song song, độ nhám, rỗ và xước xuyên tâm.
- Kiểm tra bulông, đai ốc, vòng đệm, ren và cấp vật liệu.
- Chọn đúng gasket, đặt đồng tâm và giữ hai flange song song.
- Bôi trơn đúng quy định và siết tay toàn bộ bulông.
- Siết chéo theo nhiều lượt đến tải mục tiêu, sau đó kiểm tra vòng tròn.
Giá trị torque không thể dùng chung: nó phụ thuộc đường kính và cấp bulông, chất bôi trơn, gasket, loại mặt bích, nhiệt độ và yêu cầu thiết kế.
6. Cách chọn gasket mặt bích
Môi chấtKiểm tra hóa chất chính, phụ gia, nồng độ và độ thấm.
Nhiệt độXem nhiệt liên tục, nhiệt đỉnh và chu kỳ nóng–nguội.
Áp suấtĐánh giá áp vận hành, xung áp và chân không.
Loại flangeRaised face, flat face, tongue-and-groove hoặc kết cấu khác.
Tải nénGasket phải đạt kín ở tải có thể tạo và duy trì.
Điều kiện bề mặtĐộ nhám và độ phẳng phải phù hợp với gasket.
Với mặt bích yếu như nhựa, FRP hoặc thiết bị tráng men, khả năng chịu tải của flange có thể là giới hạn trước khi gasket đạt tải nén yêu cầu. Cần dùng giải pháp được tính toán riêng.
7. Những sai lầm thường gặp
- Thấy rò là siết thêm khi hệ thống vẫn còn áp suất.
- Dùng ống nối dài để tăng lực nhưng không kiểm soát torque.
- Siết lần lượt theo vòng tròn ngay từ đầu.
- Tái sử dụng gasket đã bị nén.
- Xếp chồng hai gasket để bù khe hở.
- Bôi keo hoặc mỡ tùy tiện lên gasket.
- Dùng bulông kéo hai mặt bích đang lệch vào nhau.
- Không làm sạch cặn gasket cũ và vết ăn mòn.
- Dùng một giá trị torque cho mọi loại lubricant.
- Bỏ qua rung động, tải đường ống và chu kỳ nhiệt.
Siết thêm không phải giải pháp mặc định: nếu gasket đã nghiền, flange cong hoặc bề mặt có đường xước, lực lớn hơn thường chỉ làm hư hỏng nặng hơn.
8. Câu hỏi thường gặp
Mặt bích đang xì có được siết thêm không?
Không nên tự ý thực hiện khi hệ thống còn áp, nóng hoặc chứa môi chất nguy hiểm. Cần tuân thủ quy trình an toàn và hướng dẫn của đơn vị vận hành.
Tại sao bulông đủ torque nhưng gasket vẫn rò?
Torque chỉ gián tiếp tạo tải. Ma sát, ren, lubricant, trình tự siết và độ lệch flange có thể làm tải bulông thực tế không đều.
Có nên dùng lại gasket cũ?
Thông thường không nên. Gasket đã nén có thể mất khả năng hồi phục, thay đổi chiều dày hoặc bị hư hỏng khi tháo.
Có thể xếp hai gasket để chống xì không?
Không khuyến nghị nếu thiết kế không quy định. Hai gasket tạo thêm mặt trượt, làm tải không ổn định và tăng nguy cơ đùn.

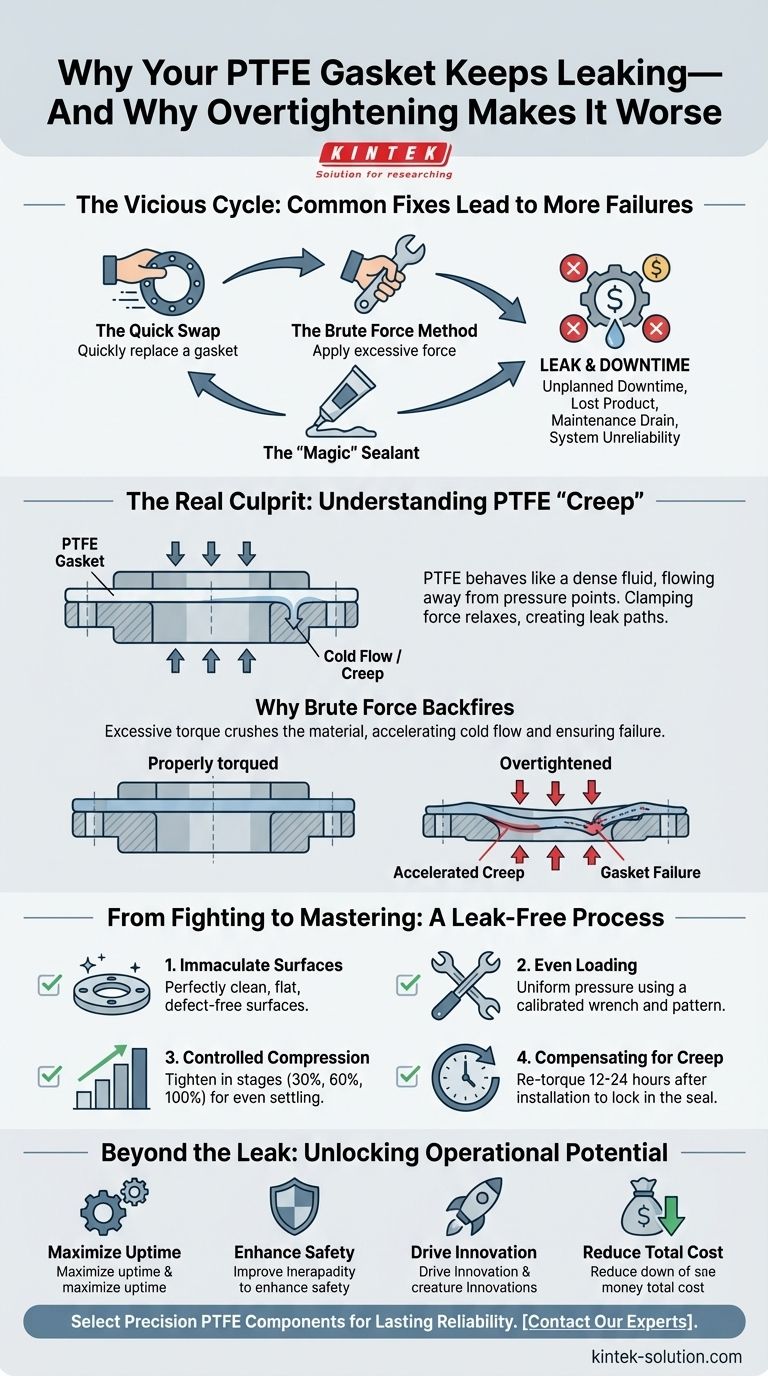

Gasket PTFE càng siết chặt càng kín phải không?
Không. PTFE có xu hướng creep/cold flow. Quá lực có thể làm gasket mỏng, đùn và giảm tải kẹp theo thời gian.
9. Kết luận
Mặt bích bị xì dù đã siết chặt thường là vấn đề của toàn bộ mối nối, không chỉ của gasket. Muốn xử lý triệt để cần kiểm tra bề mặt, độ song song, alignment, gasket, bulông, lubricant, tải siết và điều kiện vận hành. Quy trình siết đối xứng theo nhiều lượt bằng dụng cụ hiệu chuẩn hiệu quả hơn nhiều so với việc chỉ tăng lực một cách cảm tính.
