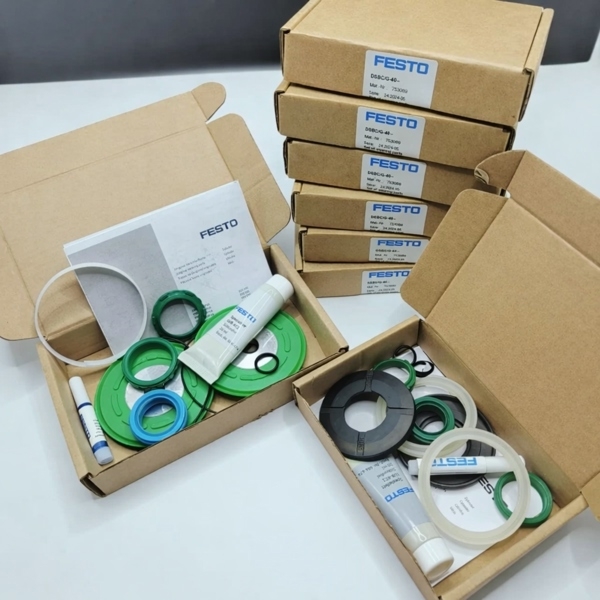

DNCB-32-PPV-A – Bộ Phớt Xi Lanh Khí Nén DNCB 32 PPV-A
DNCB-32-PPV-A là bộ phớt chuyên dùng cho xi lanh khí nén DNCB đường kính piston 32 mm – cỡ xi lanh nhỏ nhất trong dòng DNCB, được thiết kế cho các cơ cấu chấp hành cần độ nhạy cao, không gian cực kỳ hạn chế và lực đẩy vừa đủ. Dòng xi lanh này được sử dụng rộng rãi trong các cụm kẹp mini cho máy CNC, gá kẹp khí nén cho máy phay, máy khắc laser, máy gắp thả linh kiện siêu nhỏ (điện thoại, linh kiện y tế) và các thiết bị tự động hóa dạng bàn.
Sealtech Vietnam cung cấp bộ phớt xi lanh DNCB-32-PPV-A dùng để sửa chữa, phục hồi và bảo trì xi lanh khí nén trong các thiết bị chính xác cao, máy gá kẹp CNC, robot khí nén mini, máy gắp linh kiện điện tử siêu nhỏ.
📌 Mô tả ngắn: Bộ phớt DNCB-32-PPV-A dùng sửa chữa xi lanh khí nén DNCB piston 32 mm, giúp chống rò khí, giữ áp, phục hồi lực đẩy và kéo. 📐 Thông số: Piston 32mm, ty 10mm (phổ biến) hoặc 12mm. Lực đẩy ≈48kg (6 bar). Ứng dụng: gá kẹp CNC, kẹp mini, linh kiện điện tử.
1. DNCB-32-PPV-A là gì – Xi lanh mini chính xác cao
DNCB-32-PPV-A là cỡ xi lanh nhỏ nhất trong dòng DNCB, tác động kép, giảm chấn PPV-A. Đặc biệt, nó thường được dùng trong các gá kẹp khí nén cho máy phay CNC, máy tiện, máy khắc laser, nơi cần lực kẹp vừa đủ (khoảng 48 kg ở 6 bar) nhưng độ chính xác cao, phản hồi nhanh và không gian lắp đặt cực kỳ hạn chế.
Ký hiệu PPV-A chỉ kiểu giảm chấn khí nén có thể điều chỉnh ở hai đầu hành trình – dù là cỡ nhỏ, giảm chấn vẫn rất quan trọng để bảo vệ chi tiết gia công và tăng tuổi thọ xi lanh.
Lưu ý về ty và O-ring: Ty thường là 10mm (tiêu chuẩn Festo DNCB-32) hoặc 12mm (một số hãng khác hoặc phiên bản đặc biệt). O-ring nắp là chi tiết dễ nhầm lẫn nhất ở cỡ này vì có 2 loại phổ biến: 30x3mm và 32x3mm. Hãy đo rãnh hoặc O-ring cũ cẩn thận.
2. Cấu tạo bộ phớt xi lanh DNCB-32-PPV-A
| Hạng mục | Chi tiết phớt | Chức năng |
|---|---|---|
| 1 | Phớt piston | Làm kín giữa piston và lòng ống xi lanh 32mm, tạo lực đẩy/kéo. Với xi lanh nhỏ, phớt piston cần độ đàn hồi tốt để làm kín ở áp suất thấp. |
| 2 | Phớt ty / Rod seal | Ngăn khí rò ra ngoài tại ty piston. Size phổ biến: 10mm, có thể 12mm. Ở cỡ nhỏ, phớt ty rất dễ hỏng do ma sát. |
| 3 | Gạt bụi / Wiper seal | Gạt bụi, hơi ẩm trên ty, bảo vệ phớt ty. Nên thay mới khi thay phớt ty vì gạt bụi là "lá chắn" đầu tiên. |
| 4 | O-ring nắp trước | Làm kín giữa nắp trước và thân xi lanh. Dễ nhầm lẫn: size 30x3mm hoặc 32x3mm. |
| 5 | O-ring nắp sau | Làm kín giữa nắp sau và thân xi lanh. Cùng size với O-ring nắp trước. |
| 6 | Cushion seal / Phớt giảm chấn | Hỗ trợ giảm chấn cuối hành trình, giảm va đập ở hành trình ngắn. |
3. Thông số kỹ thuật tham khảo DNCB-32-PPV-A
| Tên sản phẩm | Bộ phớt xi lanh khí nén DNCB-32-PPV-A |
|---|---|
| Dòng xi lanh phù hợp | DNCB / DNCB-32-PPV-A, DNC-32, tương thích Festo, SMC, Airtac, CKD cỡ 32mm |
| Đường kính piston | 32 mm |
| Đường kính ty | 10 mm (phổ biến, Festo) hoặc 12 mm (một số hãng) |
| Kiểu xi lanh | Tác động kép, giảm chấn PPV-A điều chỉnh hai đầu |
| Áp suất làm việc | 1.5 - 10 bar (có thể hoạt động tốt ở áp suất thấp 2-3 bar nhờ phớt NBR mềm) |
| Lực đẩy lý thuyết (6 bar) | 48 kg |
| Lực kéo lý thuyết (6 bar) | 41 kg (với ty 10mm) hoặc 39 kg (với ty 12mm) |
| Vật liệu phớt thường dùng | NBR (ưu tiên cho cỡ nhỏ), PU (nếu tần suất cao) |
4. Bảng gợi ý kiểm tra kích thước khi đặt phớt DNCB-32
| Vị trí đo | Ký hiệu | Thông tin cần kiểm tra | Ghi chú kỹ thuật |
|---|---|---|---|
| Đường kính piston | D | 32 mm | Thông số chính để chọn bộ phớt đúng size. |
| Đường kính ty piston | d | Đo trực tiếp trên ty – 10mm hoặc 12mm | Quan trọng để chọn đúng phớt ty và gạt bụi. Phổ biến nhất là 10mm. |
| Bề rộng rãnh phớt piston | B1 | Đo rãnh trên piston | Thường 7mm hoặc 8.5mm. Giúp xác định đúng chiều cao phớt piston. |
| Đường kính rãnh piston | d1 | Đo đáy rãnh piston | Kiểm tra độ nén và độ kín sau khi lắp. |
| Rãnh phớt ty | B2 / d2 | Đo trong nắp trước | Cần kiểm tra nếu xi lanh đã sửa chữa nhiều lần. |
| Rãnh O-ring nắp | OR | 30x3mm hoặc 32x3mm – DỄ NHẦM NHẤT | Tránh chọn sai O-ring gây xì khí nhẹ khó phát hiện. |
🔍 LƯU Ý ĐẶC BIỆT CHO DNCB-32: Đây là cỡ nhỏ nhất nên dễ bị bỏ qua nhất. Điểm dễ nhầm lẫn nhất là O-ring nắp: một số xi lanh dùng 30x3mm, số khác dùng 32x3mm. Sai chỉ 1mm nhưng vẫn lắp được nhưng sẽ xì khí nhẹ, khó phát hiện. Hãy đo O-ring cũ hoặc rãnh nắp. Nếu không chắc, gửi ảnh cho chúng tôi.
5. Vật liệu phớt phù hợp cho DNCB-32-PPV-A
| Vật liệu | Đặc điểm | Gợi ý sử dụng |
|---|---|---|
| NBR 70 Shore | Đàn hồi tốt, làm kín ổn định ở áp suất thấp, giá thành rẻ. | Khuyến nghị cho DNCB-32 – vì xi lanh nhỏ thường chạy áp suất thấp (3-5 bar), NBR đàn hồi tốt hơn PU, làm kín tốt hơn. |
| PU 90 Shore | Chịu mài mòn tốt, độ cứng cao. | Chỉ dùng nếu xi lanh chạy tần suất rất cao >100 chu kỳ/phút. Lưu ý: PU cứng hơn, có thể gây ma sát lớn ở áp suất thấp. |
💡 Gợi ý vật liệu cho DNCB-32: Khác với các cỡ lớn, với xi lanh 32mm chạy áp suất thường thấp (3-5 bar), NBR là lựa chọn tốt hơn PU vì NBR mềm hơn, đàn hồi tốt, làm kín ở áp suất thấp hiệu quả hơn. Chỉ dùng PU nếu áp suất >6 bar và tần suất rất cao.
6. Dấu hiệu cần thay bộ phớt DNCB-32-PPV-A
- Gá kẹp CNC bị trượt phôi, không giữ chặt chi tiết gia công
- Xi lanh kẹp mini bị yếu – phôi bị rơi khi gia công
- Máy khắc laser – đầu khắc không xuống đúng vị trí
- Xi lanh chạy rất yếu ngay cả ở áp suất cao (6-8 bar)
- Ty piston có dầu bẩn hoặc bụi ướt – dấu hiệu phớt ty hỏng
- Xi lanh có tiếng xì khí nhỏ nhưng liên tục – thường là O-ring nắp
- Phớt cũ tháo ra bị chai cứng, nứt hoặc mất đàn hồi
7. Ưu điểm khi thay bộ phớt thay vì thay nguyên xi lanh 32mm
Với xi lanh DNCB-32-PPV-A mới có giá từ 0.8-1.8 triệu đồng tùy hành trình, bộ phớt chỉ bằng 10-15% giá xi lanh mới. Đây là tỷ lệ tiết kiệm cao nhất trong các cỡ. Nếu thân, ty, piston còn tốt, việc thay phớt giúp:
- Tiết kiệm 85-90% chi phí so với mua xi lanh mới
- Thời gian thay chỉ 15-20 phút, giảm tối đa thời gian dừng máy
- Phục hồi lực kẹp cho gá CNC, đảm bảo an toàn gia công
8. Hướng dẫn lắp đặt bộ phớt DNCB-32-PPV-A
| Bước | Thao tác | Lưu ý |
|---|---|---|
| 1 | Xả hết khí, tháo xi lanh khỏi gá kẹp | Đảm bảo an toàn, không còn áp suất dư. |
| 2 | Tháo nắp, piston, ty và phớt cũ | Ghi nhớ chiều lắp phớt – với cỡ nhỏ rất dễ lắp ngược. |
| 3 | Vệ sinh rãnh phớt, lòng xi lanh | Dùng giẻ mềm, thổi khí sạch. Không để bụi. |
| 4 | Bôi mỡ khí nén vào phớt mới | Lượng mỡ vừa đủ, không quá nhiều gây cản. |
| 5 | Lắp phớt đúng chiều | Mép phớt quay về phía có áp suất. Dùng tay ấn nhẹ, không dùng vật nhọn. |
| 6 | Lắp xi lanh, siết bulong đều | Lực siết nhẹ 6-10 Nm – không siết quá chặt dễ nứt nắp nhôm. |
| 7 | Chạy thử áp thấp 2 bar, tăng dần | Kiểm tra xì khí ở nắp và ty. |
🔧 Lưu ý khi lắp phớt DNCB-32: Do kích thước nhỏ, các chi tiết rất dễ rơi hoặc lắp sai. Hãy làm việc trên khay sạch, có ánh sáng tốt. Lực siết bulong không quá 10 Nm – nắp nhôm cỡ nhỏ rất dễ nứt nếu siết quá tay.
9. Ứng dụng nổi bật của bộ phớt DNCB-32-PPV-A
- Gá kẹp khí nén cho máy phay CNC, máy tiện CNC (kẹp phôi nhỏ)
- Máy khắc laser – cơ cấu nâng hạ đầu khắc hoặc kẹp vật liệu
- Robot khí nén mini – gắp thả linh kiện siêu nhỏ (điện thoại, linh kiện y tế)
- Máy gắp thả linh kiện SMD cỡ nhỏ
- Máy in 3D – điều chỉnh bàn in hoặc đầu in
- Thiết bị đóng gói dược phẩm – cơ cấu kẹp viên thuốc
- Máy phân loại sản phẩm cỡ siêu nhỏ
10. Sản phẩm liên quan cùng nhóm
| Sản phẩm | Gợi ý sử dụng |
|---|---|
| Phớt xi lanh khí nén DNCB-40-PPV-A | Dùng cho xi lanh piston 40mm, lực lớn hơn, tốc độ cao |
| Phớt xi lanh khí nén DNCB-50-PPV-A | Dùng cho xi lanh piston 50mm, ty 16mm hoặc 18mm |
| Phớt piston 32mm NBR | Thay riêng phớt piston – khuyến nghị NBR cho cỡ nhỏ |
| O-ring 30x3mm / 32x3mm | Dự phòng O-ring nắp – bộ phận dễ hỏng và dễ nhầm nhất |
| Gạt bụi ty 10mm / 12mm | Nên thay gạt bụi song song với phớt ty |
11. Khi nào nên dùng bộ phớt DNCB-32-PPV-A?
Nên dùng bộ phớt DNCB-32-PPV-A khi gá kẹp CNC hoặc xi lanh mini bị yếu lực, xì khí nhẹ. Đây là giải pháp tối ưu cho bảo trì định kỳ 2-3 năm/lần. Do giá thành rất thấp so với xi lanh mới, nhiều nhà máy chọn thay phớt định kỳ hàng năm để tránh rủi ro dừng máy.
12. Sealtech Vietnam cung cấp bộ phớt DNCB-32-PPV-A
Sealtech Vietnam cung cấp bộ phớt xi lanh DNCB-32-PPV-A đầy đủ: phớt piston NBR, phớt ty (10mm hoặc 12mm), gạt bụi, O-ring nắp (cả 2 loại 30x3 và 32x3), cushion seal. Chúng tôi có sẵn hàng cho size 32mm, giao hàng nhanh trên toàn quốc.
13. Câu hỏi thường gặp về DNCB-32-PPV-A
Tại sao xi lanh 32mm của tôi chạy rất yếu dù đã thay phớt mới?
Nguyên nhân thường gặp: (1) Lắp ngược phớt piston – mép phớt phải quay về phía có áp suất. (2) Dùng nhầm phớt piston của xi lanh 40mm (vẫn lắp vừa nhưng kín kém). (3) O-ring nắp chọn sai size (30x3 thay cho 32x3 hoặc ngược lại) gây xì khí nhẹ. (4) Áp suất đầu vào chỉ có 3-4 bar trong khi cần 5-6 bar.
Có nên dùng phớt PU cho DNCB-32 không?
Chỉ nếu xi lanh chạy áp suất >6 bar liên tục và tần suất >100 chu kỳ/phút. Với áp suất thấp (3-5 bar), PU quá cứng, làm kín kém hơn NBR. NBR là lựa chọn phù hợp nhất cho cỡ 32mm.
Làm sao biết O-ring nắp của tôi là 30x3 hay 32x3?
Đo đường kính trong của O-ring cũ hoặc đo rãnh trên nắp xi lanh. Nếu đường kính rãnh ~30mm → dùng O-ring 30x3. Nếu ~32mm → dùng 32x3. Gửi ảnh O-ring cũ kèm thước đo qua Zalo để được kiểm tra.
Xi lanh kẹp CNC bị rung khi kẹp phôi, có phải do phớt không?
Có thể do phớt piston mòn gây mất áp không đều. Cũng có thể do áp suất khí không ổn định hoặc van phân phối bị kẹt. Hãy thay phớt trước, nếu vẫn rung thì kiểm tra nguồn khí và van.
Bộ phớt DNCB-32-PPV-A có thay được cho xi lanh DNC-32 không?
Có thể, nếu cùng đường kính piston 32mm. Tuy nhiên, cần kiểm tra kích thước ty (DNC-32 thường dùng ty 12mm, khác với DNCB-32 dùng ty 10mm). Hãy đo ty trước khi đặt hàng.
14. Kết luận
Bộ phớt DNCB-32-PPV-A là giải pháp tiết kiệm nhất trong các dòng DNCB để phục hồi xi lanh khí nén piston 32mm. Với NBR là vật liệu khuyến nghị, bạn sẽ khôi phục được lực kẹp cho gá CNC, đảm bảo an toàn gia công với chi phí rất thấp.
Nếu cần kiểm tra mẫu phớt, thay thế bộ phớt DNCB-32-PPV-A hoặc cần tư vấn phớt cho xi lanh khí nén khác, khách hàng có thể liên hệ Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
