3. Thông số kỹ thuật tham khảo DNCB-40-PPV-A

4. Bảng gợi ý kiểm tra kích thước khi đặt phớt DNCB-40

5. Vật liệu phớt phù hợp cho DNCB-40-PPV-A

6. Dấu hiệu cần thay bộ phớt DNCB-40-PPV-A

• Robot gắp linh kiện bị chậm nhịp, gắp không kịp thời gian chu kỳ (do phớt mòn gây ma sát lớn)
• Máy gắp thả linh kiện bị rơi sản phẩm (lực kẹp yếu do phớt piston mòn)
• Xi lanh chạy giật cục, không đều, đặc biệt ở hành trình về – thường do phớt ty bị chai
• Cuối hành trình có tiếng "bụp" mạnh, giảm chấn PPV-A không còn êm
• Ty piston có dầu bẩn, bụi ướt hoặc vết kéo xước bất thường
• Xi lanh tụt áp, không giữ được vị trí khi ngừng cấp khí
• Phớt cũ tháo ra bị chai cứng, nứt, mòn mép hoặc biến dạng – thường gặp sau 1-2 năm ở tốc độ cao

7. Ưu điểm khi thay bộ phớt thay vì thay nguyên xi lanh 40mm

Với xi lanh DNCB-40-PPV-A mới có giá từ 1-2.5 triệu đồng tùy hành trình, bộ phớt chỉ bằng 15-20% giá xi lanh mới. Nếu thân xi lanh, ty piston, piston và nắp vẫn còn tốt, việc thay phớt giúp phục hồi khả năng làm kín, giữ áp và vận hành ổn định mà không cần thay toàn bộ xi lanh.

• Tiết kiệm 70-80% chi phí bảo trì so với mua xi lanh mới
• Giảm thời gian dừng máy từ vài ngày xuống còn 30 phút
• Giữ nguyên kích thước lắp đặt, không cần cải tạo gá lắp
• Phục hồi tốc độ và độ chính xác của robot gắp linh kiện
• Chủ động bảo trì định kỳ cho dây chuyền sản xuất

8. Hướng dẫn lắp đặt bộ phớt DNCB-40-PPV-A

Khi thay bộ phớt, cần vệ sinh sạch toàn bộ xi lanh, kiểm tra lòng ống, ty piston, piston, rãnh phớt và nắp trước/sau. Với xi lanh tốc độ cao, độ sạch và độ chính xác lắp đặt càng quan trọng.

9. Ứng dụng nổi bật của bộ phớt DNCB-40-PPV-A

• Robot khí nén gắp thả linh kiện SMD trong máy dán linh kiện (pick-and-place)
• Máy gắp thả linh kiện điện tử, bảng mạch PCB
• Máy in 3D công nghiệp – cơ cấu đẩy vật liệu hoặc điều chỉnh đầu in
• Thiết bị y tế – xi lanh điều khiển kim tiêm tự động, máy xét nghiệm
• Máy đóng gói dược phẩm – cơ cấu kẹp và đẩy viên thuốc
• Gá kẹp khí nén cho máy phay CNC mini, máy khắc laser
• Máy dán nhãn chai lọ cỡ nhỏ (cosmetic, dược phẩm)
• Hệ thống phân loại sản phẩm cỡ nhỏ trong băng tải

10. Sản phẩm liên quan cùng nhóm

11. Khi nào nên dùng bộ phớt DNCB-40-PPV-A?

Nên dùng bộ phớt DNCB-40-PPV-A khi xi lanh còn nguyên kết cấu cơ khí nhưng bị xì khí, yếu lực, chạy không đều hoặc giảm chấn kém, đặc biệt nếu robot gắp linh kiện bị chậm nhịp. Đây là giải pháp phù hợp cho bảo trì định kỳ 1-2 năm/lần (với tốc độ cao) hoặc sửa chữa nhanh.

Nếu xi lanh bị xước lòng ống, cong ty, mòn bạc dẫn hướng hoặc nắp bị hỏng nặng, cần kiểm tra tổng thể trước khi quyết định thay phớt. Trong nhiều trường hợp, kết hợp thay phớt, thay bạc dẫn hướng và xử lý bề mặt ty sẽ giúp xi lanh hoạt động ổn định hơn.

12. Sealtech Vietnam cung cấp bộ phớt DNCB-40-PPV-A

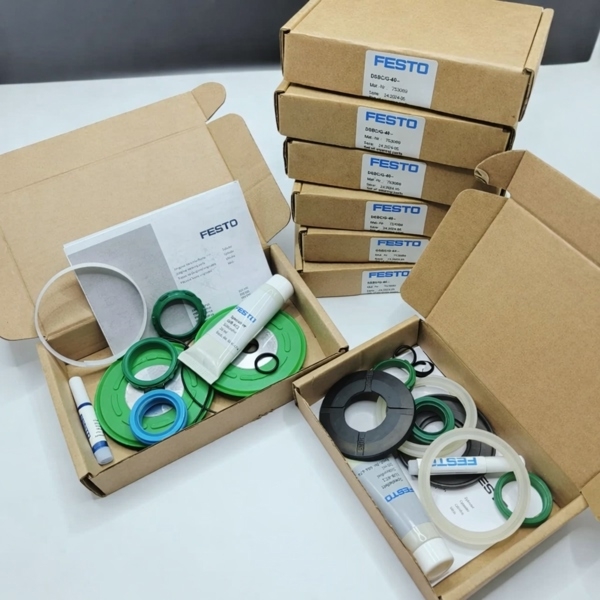

Sealtech Vietnam cung cấp bộ phớt xi lanh DNCB-40-PPV-A đầy đủ các chi tiết: phớt piston (NBR/PU), phớt ty (cả 2 loại 12mm và 14mm), gạt bụi (môi đơn hoặc môi kép), O-ring nắp, cushion seal. Đặc biệt, chúng tôi có phớt ty PU chuyên cho tốc độ cao, đáp ứng yêu cầu của robot gắp linh kiện và máy in 3D.

Với kinh nghiệm trong lĩnh vực vật liệu làm kín, Sealtech Vietnam hỗ trợ khách hàng kiểm tra mẫu phớt cũ, tư vấn vật liệu phù hợp, gia công hoặc cung cấp phớt thay thế cho hệ thống khí nén, thủy lực và thiết bị công nghiệp.

13. Câu hỏi thường gặp về DNCB-40-PPV-A

DNCB-40-PPV-A có dùng được cho ứng dụng tốc độ cao không?

Có, nếu chọn đúng vật liệu. Với tốc độ >1 m/s, bắt buộc dùng phớt ty PU thay vì NBR. NBR sẽ bị nóng chảy hoặc mòn rất nhanh ở tốc độ cao do nhiệt ma sát. Sealtech có sẵn phớt ty PU chuyên cho tốc độ cao.

Làm sao biết xi lanh dùng ty 12mm hay 14mm?

Dùng thước cặp đo đường kính ty. Phần lớn DNCB-40 của Festo dùng ty 12mm. Một số hãng khác (Airtac, SMC) có thể dùng ty 14mm. Nếu không chắc, gửi ảnh ty kèm thước đo qua Zalo 0946 265 720 để được kiểm tra.

Bộ phớt có đi kèm vòng dẫn hướng không?

Tiêu chuẩn chưa bao gồm. Tuy nhiên, với xi lanh tốc độ cao, vòng dẫn hướng (bạc PTFE) rất quan trọng để giữ đúng tâm piston. Sealtech bán riêng, vui lòng yêu cầu khi đặt hàng.

Thay phớt xong robot vẫn gắp yếu, do đâu?

Nguyên nhân: (1) Áp suất khí nén đầu vào không đủ (cần ít nhất 5-6 bar). (2) Lắp ngược chiều phớt piston. (3) Phớt piston chọn sai kích thước (rãnh piston đo không chính xác). (4) Van phân phối bị mòn hoặc kẹt. (5) Đường ống khí quá nhỏ hoặc quá dài gây sụt áp.

Nên bảo trì định kỳ bao lâu một lần?

Với xi lanh chạy tốc độ cao >1 m/s, tần suất >80 chu kỳ/phút, nên bảo trì thay phớt định kỳ 12-18 tháng/lần để tránh dừng máy đột xuất. Với tần suất thấp, có thể 2-3 năm/lần.

14. Kết luận

Bộ phớt DNCB-40-PPV-A là giải pháp tối ưu để phục hồi xi lanh khí nén DNCB piston 40mm – đặc biệt phù hợp với các ứng dụng tốc độ cao như robot gắp linh kiện, máy in 3D, thiết bị y tế. Với phớt ty PU và gạt bụi môi kép, bạn có thể đạt tuổi thọ 2-3 năm ngay cả trong điều kiện tần suất cao.

Nếu cần kiểm tra mẫu phớt, thay thế bộ phớt DNCB-40-PPV-A hoặc cần tư vấn phớt cho xi lanh khí nén tốc độ cao, khách hàng có thể liên hệ Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
