Bài toán sealing mà mã này giải quyết

Cấu trúc spiral nhôm-graphite giúp hạn chế hiện tượng elastic packing overhang và hỗ trợ bộ packing nhiệt cao. Đây là điểm làm mã 1110 khác với packing chỉ được chọn theo tên vật liệu chung.

Vật liệu/cấu trúc: Dải nhôm xử lý graphite và dầu bôi trơn, tạo spiral packing tiết diện vuông.
Trọng tâm: adapter/header packing cho van dầu nóng, heat medium oil, hơi và dung môi.

Duty của thiết bị quan trọng hơn tên vật liệu

Một mã có giới hạn nhiệt cao chưa chắc phù hợp hơn nếu thiết bị chạy nhanh hoặc môi chất không tương thích. Lựa chọn cần ưu tiên điều kiện thực tế thay vì chỉ chọn trị số cực đại lớn nhất. Riêng No.1110, dữ liệu nguồn hướng tới adapter/header packing cho van dầu nóng, heat medium oil, hơi và dung môi.

Ứng dụng thực tế

• Van dầu nóng
• Heat medium oil
• Hơi nước
• Organic solvent; header packing cho vf-10/vf-20

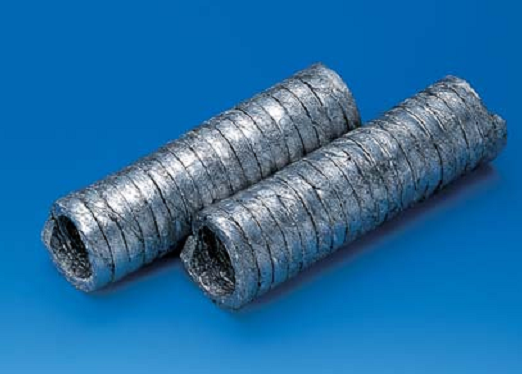

Cấu tạo của No.1110

Dải nhôm xử lý graphite và dầu bôi trơn, tạo spiral packing tiết diện vuông. Cấu trúc spiral nhôm-graphite giúp hạn chế hiện tượng elastic packing overhang và hỗ trợ bộ packing nhiệt cao.

Bảng dữ liệu nguồn để đối chiếu

Dữ liệu P–T–speed ở trên được lấy từ mô tả gốc của Valqua No.1110; phải xét theo tổ hợp điều kiện, không dùng từng trị số cực đại như một bảo đảm độc lập.

Đối chiếu các mã Valqua gần ứng dụng

Dây tết chèn graphite Valqua No.VF-10 cho van nhiệt độ và áp suất cao là lựa chọn nên so sánh khi muốn thay đổi ưu tiên vật liệu hoặc duty. Dây tết chèn graphite Inconel Valqua No.VF-20 cho van nhiệt áp cao phù hợp để đối chiếu khi điều kiện vận hành dịch sang nhóm ứng dụng kế cận, còn Dây tết chèn graphite Valqua No.VF-22 cho máy quay nhiệt độ cao giúp đánh giá phương án khác về ma sát, tải hoặc vai trò adapter.

Lưu ý khi thay dây tại hiện trường

Đối với thiết bị cũ, cần đặc biệt chú ý độ mòn của sleeve và độ vuông góc gland follower. Một bộ packing đúng vật liệu nhưng lắp trên khoang chèn méo hoặc trục đảo lớn vẫn có thể rò sớm. Bảo trì cơ khí và lựa chọn packing phải đi cùng nhau.
