Retaining Rings - Vòng hãm, vòng chặn cơ khí cho trục và lỗ

Retaining Rings, hay còn gọi là vòng hãm, vòng chặn, phe chặn, vòng giữ, circlips hoặc snap rings, là chi tiết cơ khí dùng để định vị và giữ các bộ phận lắp trên trục hoặc trong lỗ. Sản phẩm thường được dùng để chặn bạc đạn, bạc lót, bánh răng, puly, nhông xích, vòng đệm, piston, chốt, cụm truyền động và nhiều chi tiết máy khác không bị dịch chuyển khỏi vị trí làm việc.

Sealtech Vietnam cung cấp nhiều dòng Retaining Rings như E Type Circlips, Crescent Rings, Grip Rings, U Type Circlips, KLM Retaining Clips, Internal Circlips, External Circlips theo tiêu chuẩn và kích thước thông dụng. Sản phẩm phù hợp cho bảo trì bơm, motor, hộp số, bạc đạn, xy lanh, thiết bị truyền động, máy móc công nghiệp và các cụm cơ khí chính xác.

1. Retaining Ring là gì?

Retaining Ring là vòng hãm đàn hồi hoặc vòng chặn cơ khí được lắp vào rãnh trên trục, trong lỗ hoặc gắn trực tiếp lên chi tiết để giữ vị trí lắp ráp. Khi được lắp đúng kỹ thuật, vòng hãm tạo thành vai chặn giúp chi tiết không trượt dọc trục, không bung khỏi vị trí và hạn chế xê dịch trong quá trình thiết bị vận hành.

Trong thực tế, retaining ring có nhiều kiểu dáng khác nhau tùy ứng dụng. Một số loại có dạng chữ C giống circlip, một số loại có dạng chữ E, dạng bán nguyệt crescent, dạng grip ring hoặc dạng clip giữ nhanh. Việc chọn đúng kiểu vòng hãm phụ thuộc vào vị trí lắp, tải trọng chặn, kích thước rãnh, điều kiện vận hành và yêu cầu tháo lắp bảo trì.

2. Các loại Retaining Rings phổ biến

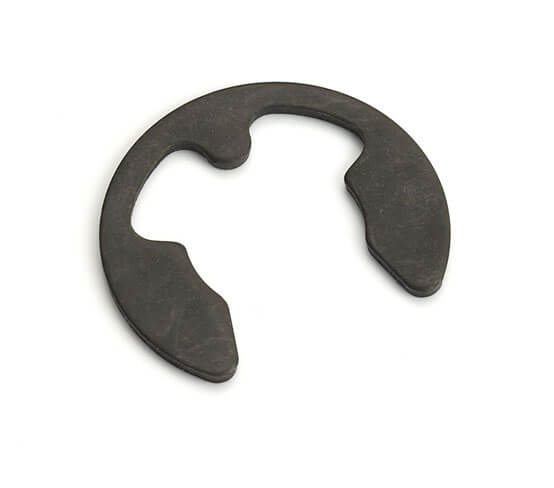

2.1. E Type Circlips

E Type Circlips là vòng hãm dạng chữ E, thường dùng để lắp trên trục nhỏ, chốt, trục bản lề, cụm cơ cấu trượt hoặc các vị trí cần chặn nhanh. Loại này có ưu điểm là lắp đặt nhanh, không nhất thiết cần rãnh sâu như một số loại circlip truyền thống và phù hợp cho nhiều cụm máy nhỏ.

2.2. E Type DIN 6799 Metric

E Type DIN 6799 Metric là dòng vòng hãm chữ E theo hệ mét, dùng phổ biến trong các thiết bị cơ khí, điện cơ, máy móc công nghiệp và cụm linh kiện tiêu chuẩn. Khi chọn loại này, cần kiểm tra đường kính trục hoặc chốt, độ dày vòng và kích thước rãnh phù hợp.

2.3. E Type N1500 American

E Type N1500 American là dòng vòng hãm chữ E theo tiêu chuẩn Mỹ, phù hợp với các thiết bị nhập khẩu hoặc cụm máy sử dụng kích thước inch. Khi thay thế, nên kiểm tra đúng hệ kích thước để tránh nhầm với dòng metric.

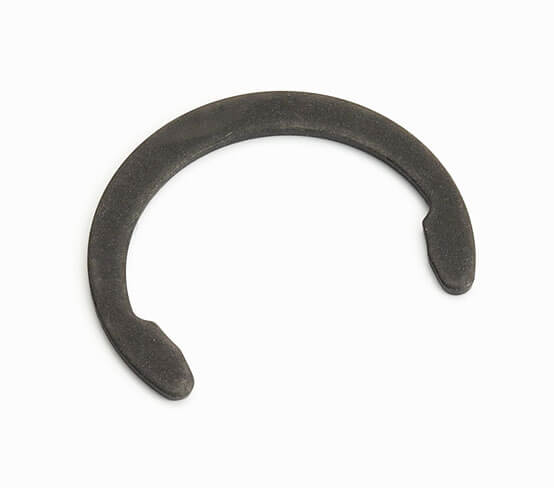

2.4. Crescent Rings

Crescent Rings là vòng hãm dạng bán nguyệt hoặc dạng cong, thường dùng trong các vị trí cần kết cấu chặn gọn, thao tác nhanh và không gian lắp hạn chế. Dòng này có thể có phiên bản metric hoặc American tùy tiêu chuẩn thiết bị.

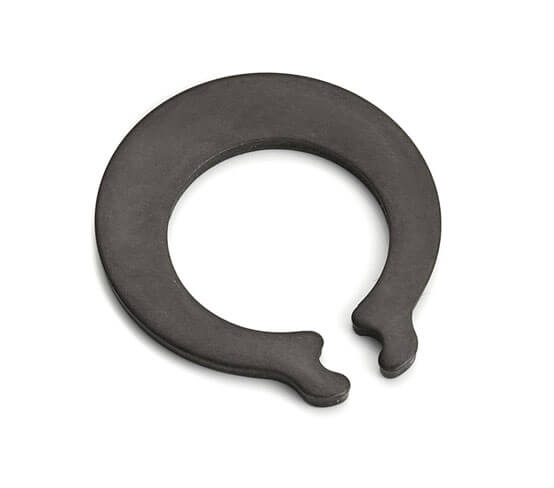

2.5. Grip Rings

Grip Rings là vòng giữ có khả năng bám lên trục hoặc chi tiết mà không nhất thiết cần rãnh lắp sâu trong một số thiết kế. Loại này thường dùng cho các cụm cơ khí nhẹ, chi tiết nhỏ hoặc vị trí cần giữ nhanh.

2.6. U Type Circlips

U Type Circlips là vòng hãm dạng chữ U, thường dùng cho chốt, trục nhỏ, cơ cấu bản lề, cụm liên kết hoặc các ứng dụng cần tháo lắp thuận tiện. Thiết kế chữ U giúp thao tác lắp nhanh và phù hợp với nhiều cụm máy đơn giản.

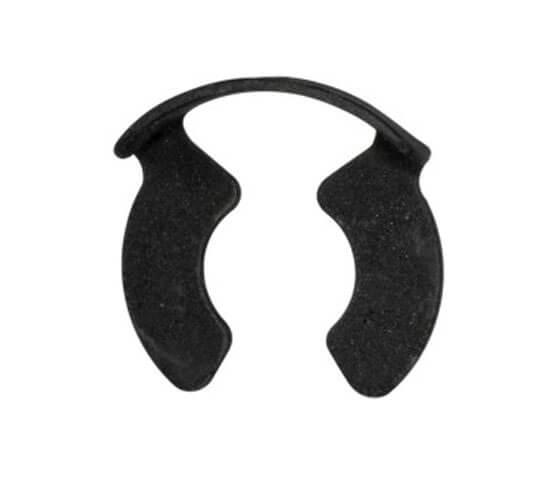

2.7. KLM Retaining Clips

KLM Retaining Clips là dạng clip giữ chuyên dụng, được dùng để định vị chi tiết trong các cơ cấu cơ khí yêu cầu kiểu giữ riêng. Khi chọn loại này, nên có mẫu cũ hoặc bản vẽ để kiểm tra đúng hình dạng, độ dày và kích thước lắp.

3. Retaining Rings khác gì Circlips và Snap Rings?

Retaining Rings là tên gọi tổng quát cho các loại vòng hãm, vòng giữ và vòng chặn cơ khí. Circlips thường chỉ các vòng hãm dạng chữ C lắp trong lỗ hoặc ngoài trục, như Internal Circlips và External Circlips. Snap Rings thường nhấn mạnh khả năng lắp nhanh bằng thao tác bung/kẹp đàn hồi.

Trong nhiều trường hợp, các tên gọi này có thể được dùng thay thế cho nhau. Tuy nhiên, khi đặt hàng kỹ thuật, nên xác định rõ loại vòng, tiêu chuẩn, kích thước trục hoặc lỗ, kiểu rãnh và ứng dụng thực tế để tránh chọn sai sản phẩm.

4. Vật liệu Retaining Rings thường dùng

4.1. Thép carbon đàn hồi

Thép carbon đàn hồi là vật liệu phổ biến cho vòng hãm nhờ độ cứng, độ đàn hồi và chi phí hợp lý. Loại này phù hợp cho máy móc công nghiệp, bạc đạn, hộp số, bơm, motor và các cụm cơ khí thông dụng.

4.2. Thép lò xo

Thép lò xo có khả năng đàn hồi tốt, giúp vòng hãm giữ chắc trong rãnh hoặc trên chi tiết sau khi lắp. Đây là lựa chọn phổ biến cho các vòng hãm cần khả năng chịu lực và ổn định trong quá trình vận hành.

4.3. Inox 304

Retaining Rings inox 304 phù hợp cho môi trường ẩm, nước sạch, thực phẩm, thiết bị ngoài trời hoặc các vị trí cần khả năng chống gỉ tốt hơn thép carbon thông thường.

4.4. Inox 316

Retaining Rings inox 316 thường được cân nhắc cho môi trường ăn mòn cao hơn, gần biển, hóa chất nhẹ, nước mặn hoặc các hệ thống cần khả năng chống gỉ tốt hơn inox 304.

5. Ứng dụng của Retaining Rings

5.1. Bạc đạn, motor và hộp số

Retaining Rings được dùng để giữ bạc đạn, vòng chặn, bánh răng, puly, nhông xích hoặc các chi tiết quay trong motor, hộp số và cụm truyền động. Một vòng hãm đúng kích thước giúp chi tiết không bị xê dịch dọc trục, giảm rung và hạn chế mòn lệch.

5.2. Bơm và thiết bị quay

Trong bơm công nghiệp, quạt, máy khuấy và thiết bị quay, vòng hãm giúp cố định bạc đạn, phớt, vòng đệm hoặc chi tiết phụ trợ. Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ ổn định của cụm quay.

5.3. Xi lanh thủy lực và khí nén

Trong xy lanh thủy lực và khí nén, retaining rings có thể dùng để giữ nắp, piston, bạc dẫn hướng, vòng chặn hoặc cụm làm kín. Với môi trường áp lực, cần chọn vòng đúng kích thước và đúng khả năng chịu tải để tránh bung vòng khi vận hành.

5.4. Cơ cấu chốt, bản lề và máy móc công nghiệp

Các loại E Type Circlips, U Type Circlips, Crescent Rings hoặc Grip Rings thường được dùng trong cơ cấu chốt, bản lề, thanh dẫn, cơ cấu trượt, thiết bị đóng gói, máy tự động và các cụm máy cần tháo lắp nhanh.

6. Cách chọn Retaining Rings phù hợp

6.1. Chọn theo vị trí lắp

Trước tiên cần xác định vòng hãm dùng cho trục, dùng trong lỗ, dùng cho chốt hay dùng cho cơ cấu giữ nhanh. Mỗi vị trí sẽ có kiểu retaining ring khác nhau, không nên thay thế tùy tiện giữa các loại.

6.2. Chọn theo kích thước trục, lỗ hoặc chốt

Cần đo đúng đường kính trục, đường kính lỗ, đường kính chốt, kích thước rãnh, chiều rộng rãnh và chiều sâu rãnh nếu có. Với vòng hãm đã qua sử dụng, không nên chỉ đo vòng cũ vì sản phẩm có thể đã bị biến dạng sau khi tháo ra.

6.3. Chọn theo tiêu chuẩn

Với các chi tiết tiêu chuẩn, nên xác định rõ hệ mét, hệ inch, DIN, N series hoặc tiêu chuẩn riêng của thiết bị. Ví dụ E Type DIN 6799 dùng hệ mét, trong khi một số dòng American dùng hệ inch.

6.4. Chọn theo tải trọng chặn

Với vị trí giữ bạc đạn, bánh răng, puly hoặc cụm chịu lực dọc trục, cần chọn vòng hãm có độ dày, vật liệu và kiểu rãnh phù hợp. Vòng quá mỏng hoặc rãnh quá mòn có thể gây bung vòng khi thiết bị vận hành.

6.5. Chọn theo vật liệu và môi trường

Môi trường khô, thông thường có thể dùng thép carbon hoặc thép lò xo. Môi trường ẩm, nước, thực phẩm, hóa chất nhẹ hoặc ngoài trời nên cân nhắc inox 304 hoặc inox 316 để tăng khả năng chống gỉ.

7. Dấu hiệu cần thay Retaining Rings

• Vòng hãm bị cong, méo, biến dạng hoặc mất đàn hồi.
• Vòng bị gỉ, nứt, mẻ hoặc mòn tại mép chịu lực.
• Chi tiết được giữ có dấu hiệu xê dịch, rung hoặc phát sinh tiếng ồn.
• Rãnh lắp bị mòn, rộng, nứt hoặc không còn giữ vòng chắc chắn.
• Vòng đã bị tháo lắp nhiều lần trong quá trình bảo trì.
• Thiết bị thay đổi tải trọng, tốc độ, môi trường hoặc điều kiện làm việc.

8. Lưu ý khi lắp đặt Retaining Rings

Khi lắp retaining rings, nên dùng đúng dụng cụ như kìm phe trong, kìm phe ngoài hoặc dụng cụ lắp vòng chuyên dụng. Không nên dùng tua vít hoặc kìm thường để cạy ép vòng vì có thể làm biến dạng vòng, xước trục, xước rãnh hoặc gây nguy hiểm khi vòng bật ra.

Sau khi lắp, cần kiểm tra vòng đã nằm đúng rãnh, đúng chiều và đúng vị trí chặn hay chưa. Với các cụm máy quay hoặc cụm chịu lực, cần kiểm tra thêm độ sạch của rãnh, độ mòn mép rãnh và độ đàn hồi của vòng trước khi cho thiết bị vận hành.

9. Thông tin cần cung cấp khi đặt hàng

Để Sealtech Vietnam tư vấn đúng dòng Retaining Rings, khách hàng nên cung cấp các thông tin sau:

• Loại vòng cần dùng: E Type, Crescent Ring, Grip Ring, U Type, Internal, External hoặc Snap Ring.
• Đường kính trục, đường kính lỗ hoặc đường kính chốt.
• Kích thước rãnh: đường kính rãnh, chiều rộng rãnh, chiều sâu rãnh nếu có.
• Tiêu chuẩn yêu cầu: DIN, hệ mét, hệ inch hoặc tiêu chuẩn riêng.
• Vật liệu yêu cầu: thép carbon, thép lò xo, inox 304, inox 316.
• Môi trường làm việc: khô, ẩm, nước, hóa chất nhẹ, thực phẩm, hàng hải.
• Ứng dụng thực tế: bạc đạn, hộp số, bơm, motor, xy lanh, chốt, máy móc công nghiệp.
• Hình ảnh mẫu cũ, bản vẽ kỹ thuật hoặc mã hàng nếu có.

10. Vì sao nên chọn Sealtech Vietnam?

• Cung cấp nhiều dòng retaining rings, circlips, snap rings và clips cơ khí.
• Hỗ trợ tư vấn theo kích thước trục, lỗ, chốt, rãnh hoặc mẫu thực tế.
• Có thể tư vấn theo tiêu chuẩn DIN, hệ mét, hệ inch hoặc bản vẽ kỹ thuật.
• Tư vấn vật liệu phù hợp với môi trường khô, ẩm, chống gỉ hoặc hóa chất nhẹ.
• Phù hợp cho bảo trì bơm, motor, hộp số, bạc đạn, xy lanh và máy móc công nghiệp.
• Định hướng chọn đúng kích thước để hạn chế bung vòng, lệch bạc đạn hoặc hư hỏng cụm máy.
