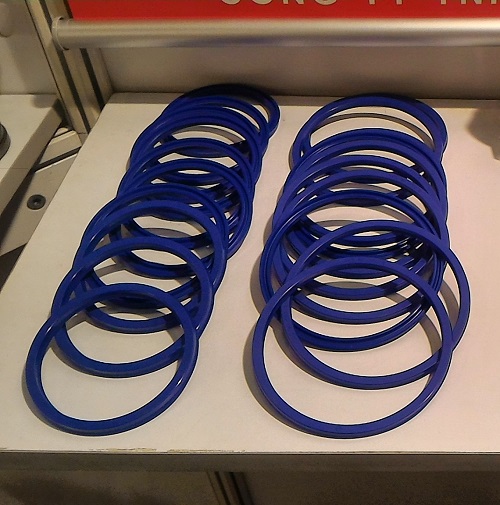

1. UN 23.5x31.5x5/6 là phớt gì?

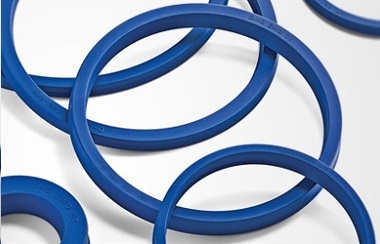

Dòng UN là piston/rod seal có biên dạng môi đối xứng. Theo catalogue DingZing, đây là nhóm seal “inherently tough” dùng được ở cả phía piston và phía rod của cylinder khi thiết kế rãnh phù hợp. Mã UN này phù hợp cho quy trình tra cứu theo kích thước, đặc biệt khi tem máy hoặc part number cũ không còn đọc được.

Đối với mã cụ thể này, dữ liệu kích thước trong file Sealtech ghi d 23.5 mm, D 31.5 mm, h 5 mm và HA 6 mm. Khi đặt hàng theo mẫu cũ, nên gửi đồng thời kích thước, ảnh profile và thông tin vị trí lắp để tránh nhầm với một U-seal khác có OD hoặc ID gần giống.

2. Cách đọc kích thước UN 23.5x31.5x5/6

Cặp kích thước 23.5/31.5 mm tạo khoảng chênh đường kính 8 mm. Đây là thông số hình học trực tiếp có thể kiểm tra bằng thước cặp khi mẫu còn nguyên dạng.

Lưu ý size thập phân: mã 23.5x31.5x5/6 có ít nhất một kích thước dạng thập phân. Khi đo mẫu cũ không nên làm tròn về số nguyên vì chênh lệch nhỏ có thể dẫn tới chọn nhầm rãnh hoặc mã UN lân cận.

3. Dữ liệu vật liệu và working conditions

4. Phân tích riêng kích thước 23.5x31.5x5/6

Nhóm kích thước nhỏ thường được tra trong quá trình sửa chữa các xy lanh compact và cơ cấu chấp hành có đường kính ty/piston nhỏ. Dù vậy, vị trí lắp cuối cùng vẫn phải xác nhận là piston hay rod theo cấu tạo xy lanh.

Chênh đường kính D − d của mã này là 8 mm; tiết diện hướng kính tính toán 4 mm; HA cao hơn h 1 mm. Những con số này tạo một “dấu vân tay kích thước” riêng, hữu ích khi so với mẫu cũ đã mất ký hiệu.

5. Dùng UN 23.5x31.5x5/6 ở vị trí piston hay rod?

Tài liệu sản phẩm ghi UN là Piston/Rod Seal và có môi đối xứng, do đó cùng profile có thể được dùng ở vị trí piston hoặc rod khi rãnh lắp đúng thiết kế. Trên piston, seal làm kín giữa piston và lòng cylinder; ở rod, seal làm kín quanh ty để hạn chế dầu thoát ra ngoài.

Không nên quyết định vị trí lắp chỉ từ kích thước d/D. Khi không còn bản vẽ, cần quan sát profile rãnh, hướng áp, chi tiết giữ seal và cụm wear ring/guide ring liên quan.

6. Yêu cầu bề mặt và lắp đặt cần lưu ý

Theo hình catalogue đính kèm, bề mặt piston ØD được ghi Surface Roughness 0.4–3.2 μm Rmax (0.1–0.8 μm Ra); bề mặt rod Ød ghi 0.8–1.6 μm Rmax (0.2–0.4 μm Ra). Bản vẽ cũng thể hiện chamfer lắp khoảng 20°–30°.

Nếu seal cũ bị cháy, cắt môi hoặc đùn khe, nên xử lý nguyên nhân về nhiệt, khe hở, xung áp hoặc bề mặt trước khi lắp phớt mới cùng size.

7. Khi nào nên chọn đúng mã UN 23.5x31.5x5/6?

• Khi mẫu cũ hoặc drawing xác nhận d 23.5 mm và D 31.5 mm.
• Khi chiều cao phớt/rãnh phù hợp h 5 mm và HA 6 mm.
• Khi cần profile UN bằng TPU 8L953 theo tài liệu DingZing.
• Khi điều kiện vận hành nằm trong phạm vi catalogue và đã kiểm tra tổ hợp áp suất–tốc độ–nhiệt độ.
• Khi bề mặt ty/lòng xy lanh và khe hở không có hư hỏng gây cắt môi hoặc đùn seal.

8. Các size UN gần kề để đối chiếu

Những mã dưới đây được liên kết để kỹ thuật so sánh nhanh khi kích thước mẫu đo được nằm gần ranh giới giữa hai size:

9. Danh mục liên quan trên Sealtech Vietnam

DingZing UN – Piston & Rod Seal · Hydraulic Seal · Piston Seal · Rod Seal · Gia công seal theo mẫu / Make to Ordered Parts.

10. FAQ về UN 23.5x31.5x5/6

Kích thước 23.5x31.5x5/6 được đọc như thế nào?

Theo quy ước dữ liệu của dòng UN trong file nguồn: d = 23.5 mm, D = 31.5 mm, h = 5 mm và HA = 6 mm.

UN 23.5x31.5x5/6 dùng làm piston seal hay rod seal?

Tài liệu DingZing mô tả UN là piston/rod seal có thể dùng ở cả hai vị trí. Cần xác nhận rãnh và hướng áp suất của xy lanh thực tế trước khi lắp.

Vật liệu của UN 23.5x31.5x5/6 là gì?

Tài liệu đính kèm ghi Material: TPU / 8L953, độ cứng 93 theo ASTM D2240.

Điều kiện làm việc tham khảo của UN 23.5x31.5x5/6?

Catalogue nêu max working pressure 30 MPa, working speed 0,03–0,5 m/s và working temperature -20°C đến 100°C. Các giá trị phải được đánh giá theo tổ hợp điều kiện thực tế.
