DingZing UN – Piston & Rod Seal TPU 8L953 cho xy lanh thủy lực
UN là dòng phớt piston/rod profile đối xứng trong tài liệu DingZing DZ®. Bộ dữ liệu Sealtech đính kèm có hàng trăm kích thước từ d nhỏ đến d rất lớn, phục vụ tra cứu theo d, D, h và HA.
1. Dòng UN là gì?

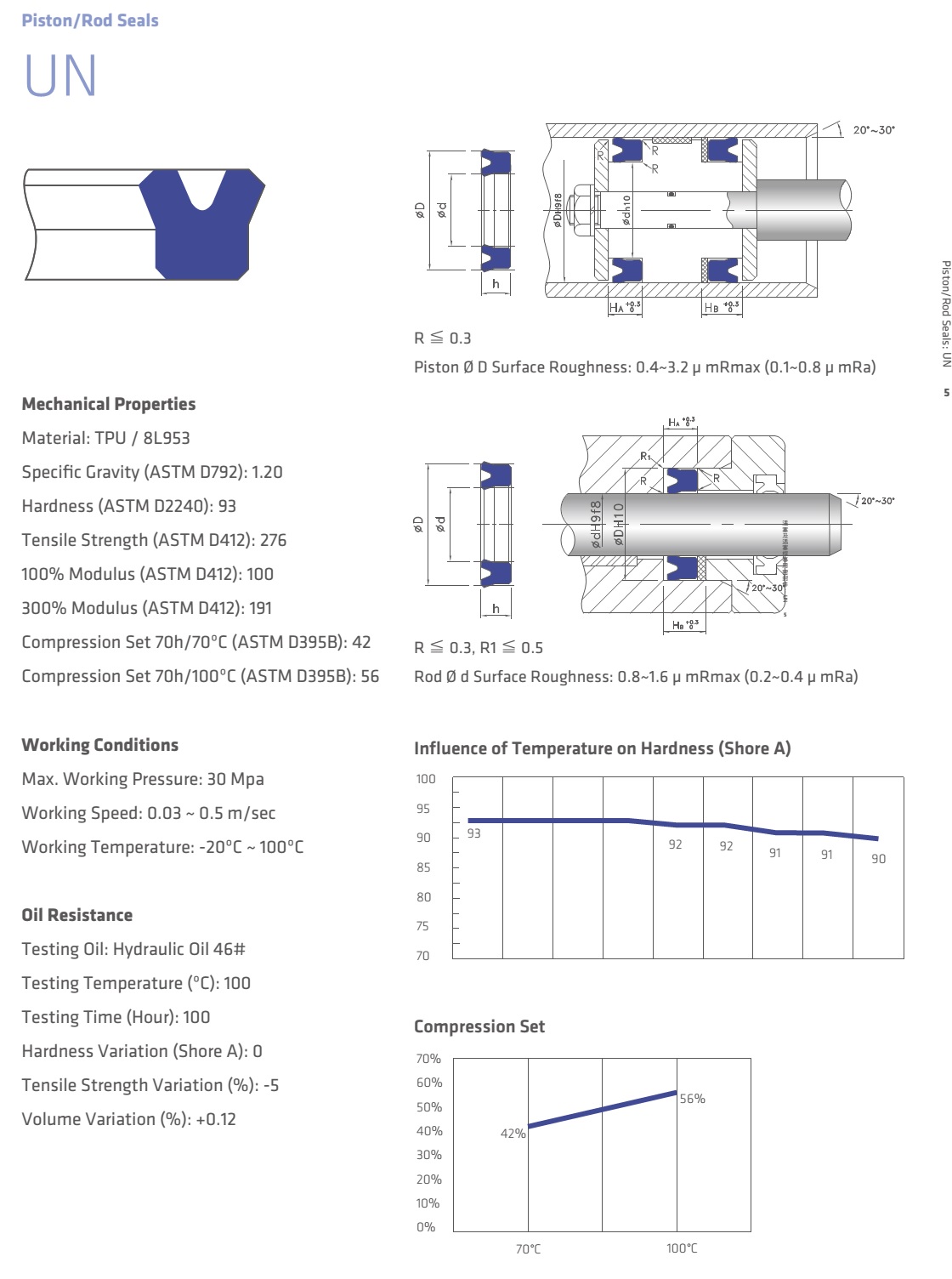

Tài liệu đính kèm mô tả UN thuộc nhóm Piston/Rod Seals. Biên dạng môi đối xứng cho phép profile này được ứng dụng ở phía piston hoặc phía rod của cylinder khi rãnh lắp tương ứng. Vật liệu catalogue: TPU / 8L953, specific gravity 1.20 và hardness 93 theo ASTM D2240.
2. Working conditions theo catalogue
- Max. Working Pressure: 30 MPa.
- Working Speed: 0.03–0.5 m/s.
- Working Temperature: -20°C đến 100°C.
- Oil resistance test: Hydraulic Oil 46#, 100°C trong 100 giờ.
Lưu ý: đây là dữ liệu tham khảo từ catalogue; không mặc định các giá trị cực đại áp suất, tốc độ và nhiệt độ có thể sử dụng đồng thời.
3. Cách đọc kích thước UN
Các trang size trong bộ dữ liệu sử dụng quy ước d × D × h / HA: d là đường kính trong, D là đường kính ngoài, h là chiều cao seal và HA là chiều cao rãnh thể hiện trên bảng DingZing. Khi mẫu cũ biến dạng, nên đo rãnh và kim loại đối tiếp thay vì chỉ đo phớt đã qua sử dụng.
4. Bề mặt và hình học lắp
Hình catalogue ghi piston ØD Surface Roughness 0.4–3.2 μm Rmax (0.1–0.8 μm Ra), rod Ød Surface Roughness 0.8–1.6 μm Rmax (0.2–0.4 μm Ra) và chamfer dẫn hướng khoảng 20°–30°. Đây là các dữ liệu cần đối chiếu khi thiết kế hoặc phục hồi rãnh.
5. Một số size UN để tra nhanh
6. Danh mục liên quan
Hydraulic Seal · Piston Seal · Rod Seal · Make to Ordered Parts.
Cần tra size DingZing UN?
Gửi kích thước d × D × h/HA, ảnh profile và điều kiện vận hành để Sealtech hỗ trợ đối chiếu mã phù hợp.
