Rod Seal DYR – Phốt ty cho van và xy lanh khí nén kích thước nhỏ

Rod Seal DYR là dòng phốt dùng cho van hoặc xy lanh khí nén kích thước nhỏ. Sản phẩm được làm từ NBR, phù hợp với môi trường khí nén, dầu khoáng và một số môi chất gốc nước. Với kết cấu nhỏ gọn, DYR thường được dùng tại các cụm van, ty trượt nhỏ, cơ cấu khí nén mini và các vị trí cần làm kín nhanh, gọn, ít chiếm không gian.

Trong thực tế sửa chữa, DYR thường được chọn khi thiết bị bị xì khí ở ty van, rò khí trong xy lanh nhỏ, ty trượt yếu, van đóng mở không kín, phốt cũ bị chai, phốt bị mòn môi hoặc rò dầu nhẹ. Dòng phốt này phù hợp cho hệ thống khí nén áp thấp, tốc độ làm việc đến ≤ 1 m/s.

Rod Seal DYR là gì?

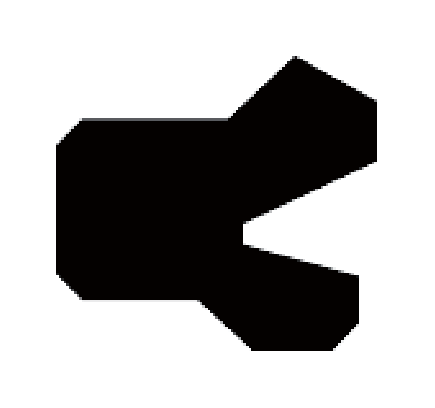

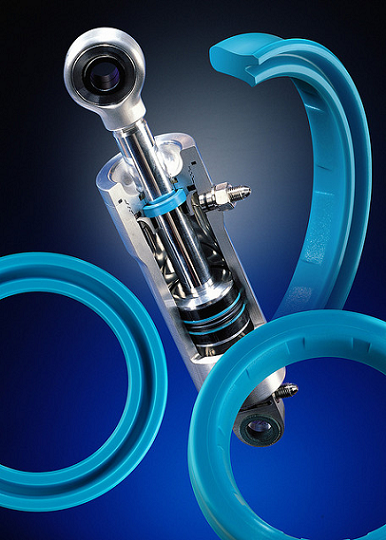

DYR là phốt rod seal nhỏ, chủ yếu dùng cho van khí nén hoặc xy lanh khí nén cỡ nhỏ. Khi ty chuyển động, môi phốt ôm vào bề mặt ty để giữ áp suất bên trong, hạn chế khí hoặc dầu nhẹ rò ra ngoài.

Do kích thước nhỏ, DYR cần được chọn đúng theo Part No., Ød1, ØD1, rãnh L và khoảng cách lớn nhất F. Nếu chọn sai kích thước hoặc rãnh lắp có ba via, phốt rất dễ bị cấn, mòn môi hoặc xì khí sau khi lắp.

Công dụng chính của Rod Seal DYR

• Làm kín ty van khí nén: giảm rò khí tại vị trí ty trượt hoặc ty điều khiển.
• Làm kín xy lanh khí nén nhỏ: giữ áp suất để xy lanh hoạt động đều hơn.
• Chống xì khí: hạn chế mất áp, yếu lực, đóng mở không dứt khoát.
• Dùng được với dầu khoáng: phù hợp một số cụm có bôi trơn bằng dầu.
• Kích thước nhỏ gọn: phù hợp van, cơ cấu mini, bộ truyền động nhỏ.
• Dễ đặt hàng: chọn theo ký hiệu DYR - Ød1 x ØD1 x L.

Thông số kỹ thuật Rod Seal DYR

Bảng điều kiện làm việc của Rod Seal DYR

Vì sao Rod Seal DYR bị xì khí?

DYR thường làm việc trong van hoặc xy lanh nhỏ nên chỉ cần sai lệch rất nhỏ cũng có thể gây rò. Các lỗi hay gặp gồm chọn sai kích thước, ty bị xước, rãnh lắp có ba via, phốt lắp ngược, khí nén bẩn, áp suất vượt giới hạn hoặc phốt NBR bị chai do nhiệt.

1. Chọn sai Ød1 hoặc ØD1

Nếu Ød1 lớn hơn ty, phốt không ôm kín. Nếu Ød1 quá nhỏ, ma sát tăng và môi phốt nhanh mòn. ØD1 sai cũng làm phốt bị lỏng hoặc cấn trong rãnh.

Cách xử lý: đo lại ty và rãnh bằng thước chính xác, đối chiếu đúng Part No. trong bảng kích thước.

2. Ty van hoặc ty xy lanh bị xước

Ty nhỏ rất dễ bị xước do bụi, thiếu bôi trơn hoặc thao tác tháo lắp. Vết xước làm khí lọt qua môi phốt và gây xì.

Cách xử lý: đánh bóng nhẹ, loại bỏ ba via hoặc thay ty nếu bề mặt đã hư.

3. Khí nén có nước và bụi bẩn

Khí nén chưa qua lọc tách nước làm NBR nhanh chai, rãnh có cặn và môi phốt bị mòn.

Cách xử lý: kiểm tra bộ lọc khí, tách nước, điều áp và bôi trơn phù hợp.

4. Lắp sai chiều môi phốt

DYR cần lắp đúng hướng áp suất. Nếu lắp ngược, môi phốt không bung đúng phía làm kín nên có thể xì ngay khi chạy thử.

Cách xử lý: xác định phía áp suất khí và lắp đúng theo bản vẽ cắt.

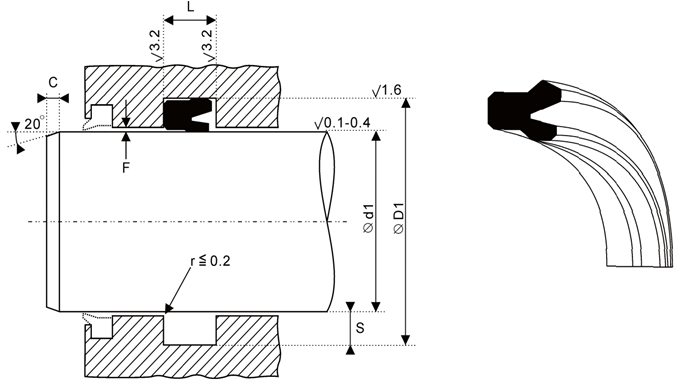

Bảng kích thước Rod Seal DYR

Bảng dưới đây tổng hợp các kích thước Rod Seal DYR theo Part No., Ød1, ØD1, rãnh L và khoảng cách lớn nhất F. Khi đặt hàng, nên đối chiếu cả mã và kích thước vì dòng DYR có nhiều cỡ nhỏ gần giống nhau.

Ký hiệu đặt hàng: DYR - Ød1 x ØD1 x L. Ví dụ: DYR-10 tương ứng Ød1 10mm, ØD1 14mm, rãnh L 3.2mm.

Cách chọn Rod Seal DYR đúng cho van và xy lanh nhỏ

• Đo đúng đường kính ty Ød1: đây là kích thước quan trọng nhất vì DYR làm việc trực tiếp trên ty.
• Đo đúng đường kính rãnh ØD1: rãnh sai làm phốt bị xoay, lỏng hoặc cấn.
• Kiểm tra chiều rộng rãnh L: DYR có rãnh rất nhỏ, sai vài phần mười mm cũng ảnh hưởng độ kín.
• Kiểm tra môi chất: ưu tiên dùng cho khí nén; dầu khoáng hoặc nước cần kiểm tra nhiệt độ và điều kiện làm việc.
• Kiểm tra tốc độ: DYR phù hợp tốc độ ≤ 1 m/s.
• Kiểm tra bề mặt ty: ty phải sạch, nhẵn, không xước dọc, không ba via.

Hướng dẫn lắp Rod Seal DYR hạn chế xì khí

1. Xả hết áp khí trước khi tháo van hoặc xy lanh.
2. Tháo phốt cũ bằng dụng cụ phù hợp, tránh làm xước rãnh nhỏ.
3. Vệ sinh sạch rãnh, loại bỏ bụi, nước, dầu bẩn và vụn cao su.
4. Kiểm tra ty, bề mặt rãnh và cạnh sắc.
5. Bôi trơn nhẹ bằng mỡ hoặc dầu phù hợp với NBR.
6. Lắp đúng chiều môi phốt theo hướng áp suất.
7. Chạy thử ở áp thấp trước, sau đó kiểm tra xì khí bằng âm thanh hoặc dung dịch kiểm tra rò rỉ.

Câu hỏi thường gặp về Rod Seal DYR

Rod Seal DYR dùng để làm gì?

DYR dùng làm phốt cho van khí nén hoặc xy lanh khí nén kích thước nhỏ, giúp làm kín ty, chống xì khí và giữ áp trong cụm truyền động.

Rod Seal DYR chịu áp bao nhiêu?

Theo bảng thông số, DYR dùng với khí nén ở áp suất 10 bar, tốc độ làm việc ≤ 1 m/s.

Rod Seal DYR chịu nhiệt bao nhiêu?

Với không khí và dầu khoáng, DYR làm việc trong khoảng -40 đến +90°C. Với HFA/nước, dải nhiệt độ phù hợp là +5 đến +60°C.

DYR có dùng cho xy lanh thủy lực nặng không?

Không nên dùng DYR cho thủy lực nặng. DYR phù hợp hơn với van và xy lanh khí nén cỡ nhỏ. Với thủy lực áp cao nên chọn rod seal chuyên dụng như K37, SE-G, H18, H601 hoặc PSE.

Vì sao thay DYR mới vẫn bị xì khí?

Nguyên nhân thường do chọn sai kích thước, ty xước, rãnh có ba via, khí nén bẩn, lắp sai chiều hoặc phốt bị cấn trong rãnh.

Sealtech Vietnam cung cấp Rod Seal DYR theo yêu cầu

Sealtech Vietnam cung cấp Rod Seal DYR, phốt van khí nén, phốt ty khí nén, phốt NBR và các dòng phớt làm kín cho xy lanh khí nén kích thước nhỏ. Chúng tôi hỗ trợ khách hàng kiểm tra kích thước, đối chiếu mã hàng và tư vấn phương án thay thế theo điều kiện làm việc thực tế.

Với các lỗi như van khí nén bị xì, xy lanh nhỏ bị mất lực, ty trượt bị rò khí, phốt cũ chai cứng hoặc không biết chọn DYR-3K, DYR-10SK hay DYR-20, khách hàng có thể gửi hình ảnh phốt cũ, kích thước ty, kích thước rãnh và áp suất để Sealtech Vietnam tư vấn đúng mã.

Mua Rod Seal DYR tại Sealtech Vietnam

Nếu Quý khách cần Rod Seal DYR, phốt ty khí nén, phốt van khí nén hoặc phốt NBR kích thước nhỏ, vui lòng liên hệ Sealtech Vietnam để được tư vấn nhanh về mã hàng, kích thước và thời gian giao hàng.
