Rod Seal EVDI – Phốt ty khí nén cho xy lanh khí nén và thủy lực nhẹ
Rod Seal EVDI là dòng phốt ty khí nén dùng để làm kín vị trí ty trong xy lanh khí nén. Ngoài ứng dụng khí nén, EVDI cũng có thể dùng cho xy lanh thủy lực nhẹ khi điều kiện áp suất, tốc độ và khe hở lắp phù hợp. Vật liệu chính là NBR, có độ đàn hồi tốt, làm kín ổn định với không khí, dầu khoáng và một số môi chất gốc nước.
Trong thực tế bảo trì, EVDI thường được dùng khi xy lanh bị xì hơi đầu ty, rò dầu nhẹ, ty ra vào yếu, mất lực đẩy, phốt cũ bị chai, phốt bị mòn môi hoặc xy lanh hoạt động không đều. Với kết cấu nhỏ gọn, dễ lắp và nhiều kích thước tiêu chuẩn, EVDI phù hợp cho xy lanh khí nén trong máy tự động, cụm kẹp, thiết bị nâng nhẹ, máy đóng gói và các cơ cấu chuyển động tuyến tính.
Rod Seal EVDI là gì?
EVDI là phốt ty dạng môi làm kín, được thiết kế chủ yếu cho xy lanh khí nén. Khi ty chuyển động ra vào, môi phốt tiếp xúc với bề mặt ty để giữ áp suất bên trong xy lanh, ngăn khí nén hoặc dầu nhẹ rò ra ngoài.
So với các dòng phốt ty thủy lực tải nặng như K37, SE-G hoặc V-Pack, EVDI có kết cấu nhẹ hơn, phù hợp cho hệ thống áp thấp đến trung bình. Điểm quan trọng khi chọn EVDI là phải đo đúng Ød1, ØD1, H hoặc L, kiểm tra độ nhám ty, khe hở F và điều kiện môi chất làm việc.
Công dụng chính của Rod Seal EVDI
- Chống xì hơi đầu ty: giữ áp suất khí nén trong xy lanh, giúp xy lanh đẩy kéo ổn định.
- Chống rò dầu nhẹ: dùng được trong một số xy lanh thủy lực nhẹ với dầu khoáng.
- Giữ lực cho xy lanh: hạn chế mất áp, yếu lực, chuyển động không đều.
- Bảo vệ cụm ty: giảm rò môi chất ra ngoài, giữ sạch khu vực đầu xy lanh.
- Dễ thay thế: có nhiều kích thước hệ mét và hệ inch, đặt hàng theo EVDI - Ød1 x ØD1 x H/L.
- Ứng dụng rộng: dùng trong xy lanh khí nén, máy tự động, cơ cấu kẹp, máy đóng gói, máy dập nhẹ và thiết bị công nghiệp.
Thông số kỹ thuật Rod Seal EVDI
| Tên sản phẩm | Rod Seal EVDI / Phốt ty EVDI |
| Kiểu phốt | Pneumatic Rod Seal / Phốt ty khí nén |
| Ứng dụng | Xy lanh khí nén, xy lanh thủy lực nhẹ |
| Vật liệu | NBR |
| Môi chất phù hợp | Không khí, dầu khoáng, HFA 5/95 Water Base Fluid, nước |
| Dải nhiệt độ | Không khí/dầu khoáng: -30 đến +110°C; HFA/nước: +5 đến +60°C |
| Tốc độ làm việc | ≤ 0.5 m/s |
| Áp suất làm việc | 25 bar, 50 bar, 100 bar hoặc 120 bar tùy môi chất và khe hở F |
| Khe hở tối đa F | F ≤ 1.0 mm, 0.8 mm, 0.6 mm hoặc 0.4 mm tùy điều kiện làm việc |
| Ký hiệu đặt hàng | EVDI - Ød1 x ØD1 x H/L |
Bảng điều kiện làm việc của Rod Seal EVDI
| Vật liệu | Môi chất truyền động | Nhiệt độ | Tốc độ | Áp suất | Khe hở tối đa F |
|---|---|---|---|---|---|
| NBR | Air / Không khí | -30 đến +110°C | ≤ 0.5 m/s | 25 bar | F ≤ 1.0 mm |
| Mineral Oil / Dầu khoáng | -30 đến +110°C | ≤ 0.5 m/s | 50 bar | F ≤ 0.8 mm | |
| HFA 5/95 Water Base Fluid | +5 đến +60°C | ≤ 0.5 m/s | 100 bar | F ≤ 0.6 mm | |
| Water / Nước | +5 đến +60°C | ≤ 0.5 m/s | 120 bar | F ≤ 0.4 mm |

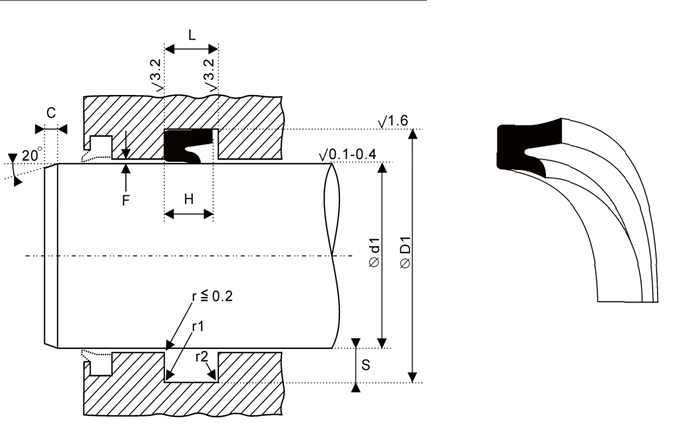

Thông số rãnh lắp, vát mép và bề mặt hoàn thiện
| Ød1 | ≤ 60 | ≤ 120 | ≤ 180 | ≥ 180 |
|---|---|---|---|---|
| C ≥ | 4 | 5 | 6.5 | 7.5 |
| r1 ≤ | 0.3 | 0.4 | 0.6 | 0.8 |
| r2 ≤ | 0.4 | 0.8 | 1.2 | 1.2 |
| Thông số | Giá trị khuyến nghị |
|---|---|
| Vát mép lắp phốt | 20° theo bản vẽ lắp |
| Dung sai Ød1 | f8 |
| Dung sai ØD1 | H11 |
| Dung sai L | +0.25 / 0 |
| Độ nhám bề mặt ty | Ra 0.4 – 0.8 µm, Rt ≤ 4 µm |
Vì sao Rod Seal EVDI bị xì hơi hoặc xì dầu?
EVDI là phốt ty khí nén, nhưng nếu xy lanh có lỗi cơ khí hoặc chọn sai kích thước thì phốt mới vẫn có thể rò. Các nguyên nhân thường gặp gồm ty bị xước, rãnh lắp sai, phốt bị lắp ngược, khe hở F quá lớn, áp suất vượt giới hạn, khí nén bẩn, dầu bôi trơn không phù hợp hoặc bề mặt ty quá nhám.
1. Ty xy lanh bị xước làm mòn môi phốt
Bề mặt ty xước dọc, rỗ, cong hoặc có ba via sẽ làm môi phốt EVDI nhanh mòn. Khi môi phốt không còn ôm đều, xy lanh bắt đầu xì hơi hoặc rò dầu nhẹ ở đầu ty.
Cách xử lý: đánh bóng ty, xử lý ba via hoặc thay ty nếu bề mặt đã hư nặng.
2. Chọn sai Ød1, ØD1 hoặc H/L
Phốt quá lỏng sẽ không đủ lực ép, phốt quá chặt sẽ tăng ma sát và nhanh mòn. Với EVDI, cần đo đúng đường kính ty, đường kính rãnh và chiều cao rãnh.
Cách xử lý: đo trực tiếp trên xy lanh, đối chiếu theo ký hiệu EVDI - Ød1 x ØD1 x H/L.
3. Lắp sai chiều môi phốt
EVDI cần lắp đúng hướng áp suất. Nếu lắp ngược chiều, môi phốt không bung đúng phía làm kín, gây xì hơi hoặc rò dầu ngay khi chạy thử.
Cách xử lý: xác định phía áp suất khí/dầu và lắp đúng chiều môi làm kín theo bản vẽ.
4. Khí nén bẩn hoặc có nước
Hệ thống khí nén có nhiều nước, bụi hoặc dầu bẩn sẽ làm phốt nhanh chai, mòn môi và tạo cặn trong rãnh.
Cách xử lý: kiểm tra bộ lọc khí, tách nước, điều áp và dầu bôi trơn trước khi thay phốt mới.
5. Áp suất vượt giới hạn làm phốt biến dạng
EVDI phù hợp nhất cho khí nén và thủy lực nhẹ. Nếu dùng trong hệ thủy lực nặng hoặc áp suất vượt giới hạn, phốt có thể bị biến dạng, xì dầu hoặc nhanh hỏng.
Cách xử lý: kiểm tra áp suất hệ thống. Với tải nặng nên chuyển sang dòng phốt thủy lực chuyên dụng như K37, SE-G, H18 hoặc PSE.
Bảng kích thước Rod Seal EVDI
Bảng dưới đây tổng hợp các mã và kích thước Rod Seal EVDI theo Part No., Ød1, ØD1, L/H. Chữ EVDIM thường dùng cho hệ mét, chữ EVDI thường dùng cho hệ inch theo mô tả catalog.
| Part No. | Ød1 | ØD1 | L/H | Size No. |
|---|---|---|---|---|
| EVDI012 | 3.17 | 8.75 | 3.96 | 5.5 |
| EVDI018 | 4.76 | 11.11 | 3.96 | 5.5 |
| EVDIM6.12 | 6 | 12 | 4 | 5.5 |
| EVDI025 | 6.35 | 12.7 | 3.96 | 5.5 |
| EVDI031 | 7.93 | 14.28 | 3.96 | 5.5 |
| EVDIM8.14 | 8 | 14 | 4 | 5.5 |
| EVDIM8.16 | 8 | 16 | 5.5 | 7 |
| EVDI037 | 9.52 | 16.5 | 3.96 | 5.5 |
| EVDIM10.18 | 10 | 18 | 5.5 | 7 |
| EVDI043 | 11.11 | 19.05 | 3.96 | 5.5 |
| EVDIM12.20 | 12 | 20 | 5.5 | 7 |
| EVDI050 | 12.7 | 21 | 5.1 | 7 |
| EVDIM14.22 | 14 | 22 | 5.5 | 7 |
| EVDI056 | 14.28 | 20.63 | 4.76 | 6 |
| EVDI062 | 15.87 | 22.22 | 4.76 | 6 |
| EVDIM16.24 | 16 | 24 | 5.5 | 7 |
| EVDI068 | 17.46 | 23.81 | 4.6 | 6 |
| EVDIM18.25 | 18 | 25 | 4.5 | 6 |
| EVDIM18 | 18 | 26 | 5.5 | 6 |
| EVDI075 | 19.08 | 25.4 | 4.76 | 6 |
| EVDIM20.28 | 20 | 28 | 5.5 | 7 |
| EVDI081 | 20.63 | 28.58 | 4.76 | 6 |
| EVDIM22 | 22 | 30 | 5.5 | 6 |
| EVDI087 | 22.22 | 31.75 | 4.76 | 6 |
| EVDI093 | 23.81 | 36.51 | 6.35 | 8 |
| EVDIM25.35 | 25 | 35 | 7 | 8.5 |
| EVDI100 | 25.4 | 38.1 | 6.35 | 8 |
| EVDI106 | 26.99 | 36.51 | 6.35 | 8 |
| EVDIM28.36 | 28 | 36 | 5.5 | 7 |
| EVDIM28 | 28 | 38 | 7 | 7.5 |
| EVDI112 | 28.58 | 41.28 | 7.93 | 9.5 |
| EVDI118 | 30.16 | 38.1 | 6.35 | 8 |
| EVDI125 | 31.75 | 44.45 | 6.35 | 8 |
| EVDIM32.42 | 32 | 42 | 7 | 8.5 |
| EVDI131 | 33.34 | 40.63 | 4.6 | 6 |
| EVDI137 | 34.93 | 50.8 | 7.93 | 9.5 |
| EVDIM36 | 36 | 46 | 7 | 7.5 |
| EVDI143 | 36.51 | 50.8 | 7.93 | 9.5 |
| EVDI150 | 38.1 | 50.8 | 9.52 | 11 |
| EVDI156 | 39.69 | 55.96 | 9.52 | 11 |
| EVDIM40.50 | 40 | 50 | 7 | 8.5 |
| EVDI162 | 41.28 | 50.8 | 5.55 | 7 |
| EVDI168 | 42.86 | 53.98 | 9.52 | 11 |
| EVDI175 | 44.45 | 57.15 | 7.93 | 9.5 |
| EVDIM45 | 45 | 55 | 7 | 7.5 |
| EVDI181 | 46.04 | 60.33 | 9.52 | 11 |
| EVDI187 | 47.63 | 63.5 | 9.52 | 11 |
| EVDI193 | 49.21 | 66.68 | 9.52 | 11 |
| EVDIM50 | 50 | 60 | 7 | 7.5 |
| EVDI200 | 50.8 | 73.03 | 11.11 | 12.5 |
| EVDI212 | 53.98 | 69.85 | 9.52 | 11 |
| EVDIM56 | 56 | 68 | 7 | 7.5 |
| EVDIM56.68 | 56 | 68 | 8.5 | 10 |
| EVDI225 | 57.15 | 69.85 | 7.93 | 9.5 |
| EVDIM60.72 | 60 | 72 | 8.5 | 10 |
| EVDI237 | 60.33 | 76.2 | 7.93 | 9.5 |
| EVDIM63.75 | 63 | 75 | 8.5 | 10 |
| EVDI250 | 63.5 | 76.2 | 7.93 | 9.5 |
| EVDIM65.77 | 65 | 77 | 8.5 | 10 |
| EVDI262 | 66.68 | 79.38 | 9.52 | 11 |
| EVDI275 | 69.85 | 90.9 | 9.52 | 11 |
| EVDIM70 | 70 | 82 | 8.5 | 9.5 |
| EVDI287 | 73.03 | 82.55 | 9.52 | 11 |
| EVDI300 | 76.2 | 88.9 | 9.52 | 11 |
| EVDI312 | 79.38 | 98.43 | 9.52 | 11 |
| EVDIM80.92 | 80 | 92 | 8.5 | 10 |
| EVDI325 | 82.55 | 95.25 | 7.93 | 9.5 |
| EVDI337 | 85.73 | 98.43 | 9.52 | 11 |
| EVDI350 | 88.9 | 101.6 | 9.52 | 11 |
| EVDIM90 | 90 | 102 | 8.5 | 9.5 |
| EVDI362 | 92.08 | 106.4 | 7.93 | 9.5 |
| EVDI375 | 95.25 | 111.1 | 9.52 | 11 |
| EVDI387 | 98.43 | 107.95 | 9.52 | 11 |
| EVDIM100.112 | 100 | 112 | 8.5 | 10 |
| EVDIM100.115 | 100 | 115 | 10 | 11.5 |
| EVDI400 | 101.6 | 111.1 | 5.75 | 7 |
| EVDI425 | 107.95 | 127 | 9.52 | 11 |
| EVDIM110.130 | 110 | 130 | 14 | 15.5 |
| EVDI450 | 114.3 | 146.05 | 12.7 | 14 |
| EVDI475 | 120.65 | 136.5 | 7.14 | 8.5 |
| EVDIM125.145 | 125 | 145 | 14 | 15.5 |
| EVDI500 | 127 | 146.05 | 12.7 | 14 |
| EVDI525 | 133.35 | 152.4 | 12.7 | 14 |
| EVDI550 | 139.7 | 157.52 | 7.14 | 8.5 |
| EVDIM140.160 | 140 | 160 | 14 | 15.5 |
| EVDI575 | 146.05 | 165.1 | 12.7 | 14 |
| EVDI600 | 152.4 | 171.45 | 9.52 | 11 |
| EVDI625 | 158.8 | 177.8 | 12.7 | 14 |
| EVDIM160.180 | 160 | 180 | 14 | 17 |
| EVDI650 | 165.1 | 184.15 | 12.7 | 14 |
| EVDI675 | 171.45 | 190.5 | 12.7 | 14 |
| EVDI700 | 177.8 | 190.5 | 7.14 | 8.5 |
| EVDIM180.200 | 180 | 200 | 14 | 17 |
| EVDI800 | 203.2 | 222.3 | 12.7 | 14 |
Ghi chú ký hiệu: phông chữ bình thường EVDIM là hệ mét, phông chữ nghiêng EVDI là hệ inch. Ký hiệu đặt hàng: EVDI - Ød1 x ØD1 x H/L.
Cách chọn Rod Seal EVDI đúng cho xy lanh
- Đo đúng đường kính ty Ød1: đây là kích thước phốt ôm trực tiếp lên ty.
- Đo đúng đường kính rãnh ØD1: nếu ØD1 sai, phốt có thể lỏng, kênh hoặc cấn.
- Kiểm tra H/L: chiều cao rãnh phải phù hợp để môi phốt làm việc ổn định.
- Xác định môi chất: khí nén, dầu khoáng, HFA hoặc nước có giới hạn áp suất khác nhau.
- Kiểm tra tốc độ: EVDI phù hợp tốc độ ≤ 0.5 m/s.
- Kiểm tra bề mặt ty: ty xước hoặc quá nhám làm phốt nhanh mòn và xì hơi.
- Không dùng quá tải: với xy lanh thủy lực nặng nên chọn phốt thủy lực chuyên dụng.
Hướng dẫn lắp Rod Seal EVDI hạn chế xì hơi
- Xả hết áp khí hoặc áp dầu trước khi tháo xy lanh.
- Tháo phốt cũ và kiểm tra nguyên nhân hư hỏng.
- Vệ sinh sạch rãnh phốt, loại bỏ bụi, nước, dầu bẩn và vụn cao su.
- Kiểm tra ty, bạc dẫn hướng và độ rơ cơ khí.
- Bo cạnh sắc tại miệng rãnh để tránh cắt môi phốt.
- Bôi trơn nhẹ bằng dầu hoặc mỡ phù hợp với môi chất.
- Lắp đúng chiều môi phốt theo phía áp suất.
- Chạy thử ở áp thấp, kiểm tra xì hơi bằng âm thanh hoặc dung dịch kiểm tra rò rỉ.
Câu hỏi thường gặp về Rod Seal EVDI
Rod Seal EVDI dùng để làm gì?
EVDI dùng làm phốt ty cho xy lanh khí nén, giúp chống xì hơi đầu ty. Ngoài ra, EVDI cũng có thể dùng cho xy lanh thủy lực nhẹ khi điều kiện áp suất phù hợp.
Rod Seal EVDI chịu áp bao nhiêu?
Theo bảng thông số, EVDI chịu 25 bar với không khí, 50 bar với dầu khoáng, 100 bar với HFA 5/95 và 120 bar với nước trong điều kiện khe hở đúng tiêu chuẩn.
Rod Seal EVDI chịu nhiệt bao nhiêu?
Với không khí và dầu khoáng, EVDI làm việc trong khoảng -30 đến +110°C. Với HFA/nước, dải nhiệt độ phù hợp là +5 đến +60°C.
EVDI có dùng cho thủy lực nặng được không?
Không nên dùng EVDI cho thủy lực nặng. EVDI phù hợp nhất cho khí nén và thủy lực nhẹ. Với áp cao, nên chọn các dòng phốt thủy lực như K37, SE-G, H18, H601 hoặc PSE.
Vì sao thay EVDI mới vẫn bị xì hơi?
Nguyên nhân thường do ty xước, rãnh sai kích thước, lắp sai chiều, khí nén bẩn, phốt chọn sai Ød1/ØD1/H hoặc xy lanh bị rơ bạc dẫn hướng.
Sealtech Vietnam cung cấp Rod Seal EVDI theo yêu cầu
Sealtech Vietnam cung cấp Rod Seal EVDI, phốt ty khí nén, phốt xy lanh khí nén, phốt NBR và các dòng phớt làm kín cho xy lanh thủy lực nhẹ. Chúng tôi hỗ trợ khách hàng kiểm tra kích thước, đối chiếu mã hàng, chọn vật liệu và tư vấn phương án thay thế theo điều kiện làm việc thực tế.
Với các lỗi như xy lanh bị xì hơi, ty ra vào yếu, phốt bị chai, xy lanh mất lực, rò dầu nhẹ hoặc không biết chọn EVDI hay phốt thủy lực, khách hàng có thể gửi hình ảnh phốt cũ, kích thước ty, kích thước rãnh, áp suất và môi chất để Sealtech Vietnam tư vấn đúng mã.
Mua Rod Seal EVDI tại Sealtech Vietnam
Nếu Quý khách cần Rod Seal EVDI, phốt ty khí nén, phốt xy lanh khí nén hoặc phốt NBR cho thủy lực nhẹ, vui lòng liên hệ Sealtech Vietnam để được tư vấn nhanh về mã hàng, kích thước và thời gian giao hàng.
