Phớt cơ khí ST6B – Mechanical Seal tương đương John Crane Type 6A

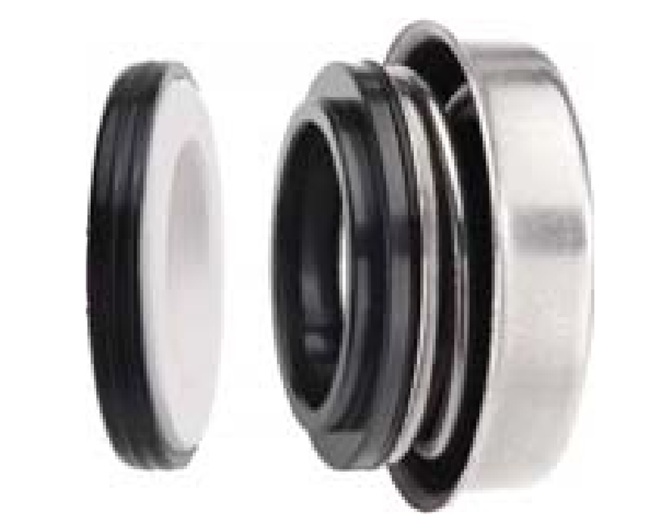

ST6B là phớt cơ khí máy bơm dạng cao su bellows, được phát triển cho các cụm trục nhỏ cần kết cấu gọn, tốc độ quay cao và thao tác thay thế nhanh. Dải chuẩn gồm cả kích thước inch lẫn metric, giúp kỹ thuật viên đối chiếu trực tiếp theo đường kính trục và kích thước khoang lắp thay vì chỉ dựa vào hình dáng bên ngoài.
Áp suất ≤ 0,3 MPaNhiệt độ -20 đến +100°CTốc độ ≤ 5000 vòng/phútTrục 9,53–30 mm
ST6B phù hợp với bài toán làm kín nào?
Trong thực tế bảo trì, ST6B thường được tìm bằng các cụm từ như phớt cơ khí Type 6A, phớt máy bơm trục nhỏ, mechanical seal cao su bellows hoặc phớt bơm nước tốc độ cao. Cấu trúc bellows đàn hồi bám theo trục, truyền mô-men và bù sai lệch lắp nhỏ; vì vậy sản phẩm thích hợp cho bơm tuần hoàn, bơm nước sạch, bơm làm mát và các thiết bị quay có điều kiện vận hành ổn định.
Điểm đáng chú ý
- Kết cấu nhỏ gọn, thuận tiện thay thế trong khoang hẹp.
- Có sẵn chuẩn inch và metric để đối chiếu nhiều dòng bơm.
- Tốc độ danh nghĩa đến 5000 vòng/phút theo tài liệu.
- Bellows NBR hoặc HNBR hỗ trợ bám trục và làm kín phụ.
Không nên chọn chỉ bằng đường kính trục
Hai phớt cùng d1 vẫn có thể khác D1, D2, D3 hoặc chiều dài A–B–C. Khi thay phớt máy bơm, cần đo đủ các kích thước này và kiểm tra hướng quay, kiểu đế tĩnh, môi chất, nhiệt độ thực tế.
Thông số vận hành và cấu hình vật liệu
Giới hạn tham khảo
- Áp suất: 0 đến 0,3 MPa.
- Nhiệt độ: -20 đến +100°C.
- Tốc độ quay: không quá 5000 vòng/phút.
- Dòng tương đương hình học: John Crane Type 6A.
Vật liệu tiêu chuẩn
- Mặt quay: Ceramic hoặc Silicon Carbide (SiC).
- Đế tĩnh: Carbon hoặc Silicon Carbide (SiC).
- Phần đàn hồi: NBR hoặc HNBR.
Lưu ý kỹ thuật: giới hạn áp suất, nhiệt độ và tốc độ không nên hiểu là ba giá trị có thể đồng thời đạt cực đại. Khả năng làm việc thực tế còn phụ thuộc cặp mặt ma sát, chất đàn hồi, độ bôi trơn của lưu chất, độ đảo trục và chế độ khởi động.
Bảng kích thước ST6B hệ inch
Đơn vị mm. Cột mã hàng được đặt đầu tiên để thuận tiện tra cứu và đặt mua.
| Mã hàng | d1 | D1 (H8) | D2 (H8) | D3 | A (±0,3) | B | C tối đa |
|---|---|---|---|---|---|---|---|
| ST6B-0.375 | 9,53 | 22,23 | 28,58 | 31,8 | 4,1 | 7,92 | 7,92 |
| ST6B-0.500 | 12,70 | 25,40 | 28,58 | 34,9 | 5,2 | 7,92 | 8,74 |
| ST6B-0.625 | 15,88 | 31,75 | 36,50 | 41,3 | 6,7 | 10,31 | 8,59 |
| ST6B-0.750 | 19,05 | 34,93 | 40,00 | 43,6 | 6,0 | 10,31 | 9,53 |
Bảng kích thước ST6B hệ metric
| Mã hàng | d1 | D1 (H8) | D2 (H8) | D3 | A (±0,3) | B | C tối đa |
|---|---|---|---|---|---|---|---|
| ST6B-10 | 10 | 23 | 24,00 | 29,0 | 4,1 | 4,0 | 8,0 |
| ST6B-12 | 12 | 25 | 28,58 | 32,0 | 5,2 | 5,0 | 8,0 |
| ST6B-12M | 12 | 24 | 30,00 | 35,0 | 5,2 | 5,0 | 8,0 |
| ST6B-16 | 16 | 31 | 36,50 | 41,5 | 6,7 | 5,0 | 8,0 |
| ST6B-20 | 20 | 35 | 40,00 | 43,8 | 6,0 | 5,0 | 9,5 |
| ST6B-25 | 25 | 44 | 47,00 | 51,0 | 8,0 | 7,0 | 10,0 |
| ST6B-30 | 30 | 48 | 52,00 | 57,0 | 8,0 | 8,0 | 11,0 |
Phân biệt ST6B-12 và ST6B-12M: cả hai cùng dùng trục d1 = 12 mm nhưng các đường kính lắp D1, D2 và D3 khác nhau. Không thay thế chéo nếu chưa đo lại khoang phớt.
Cách đọc kích thước và ký hiệu đặt hàng
- d1: đường kính trục danh nghĩa.
- D1, D2, D3: các đường kính kiểm soát của cụm lắp.
- A, B, C: chiều dài/bề rộng lắp theo sơ đồ kỹ thuật; C là giá trị tối đa.
- Ký hiệu đặt hàng: ST6B–kích thước, ví dụ ST6B-20 hoặc ST6B-0.625.
Khi gửi yêu cầu báo giá phớt cơ khí, nên cung cấp ảnh phớt cũ, model bơm, d1–D1–D2–D3–A–B–C, môi chất và nhiệt độ. Cách này giúp hạn chế nhầm giữa phớt cơ khí theo kích thước có hình thức rất giống nhau.
Chọn NBR, HNBR và cặp mặt ma sát
NBR là lựa chọn phổ biến cho nước, dầu khoáng và điều kiện thông dụng trong giới hạn tương thích. HNBR có độ bền nhiệt và độ bền cơ học tốt hơn trong nhiều ứng dụng, nhưng vẫn phải kiểm tra với hóa chất cụ thể. Với nước sạch, cặp Ceramic/Carbon thường kinh tế; khi cần khả năng chống mài mòn cao hơn, kỹ sư có thể cân nhắc SiC/Carbon hoặc SiC/SiC tùy lưu chất.
Để xây dựng bộ làm kín đồng bộ, có thể tham khảo danh mục phớt cơ khí, phớt cơ khí MG1, O-ring làm kín phụ và phớt chặn dầu trên Sealtech.vn.
Quy trình lắp đặt và kiểm tra tại hiện trường
- Khóa nguồn, xả áp và làm sạch hoàn toàn khoang phớt.
- Kiểm tra trục: không có ba via, vết xước sâu hoặc độ đảo vượt mức của thiết bị.
- Đối chiếu đủ d1, D1, D2, D3, A, B, C trước khi tháo bao bảo vệ mặt ma sát.
- Bôi trơn rất mỏng phần bellows bằng chất tương thích; không bôi dầu lên mặt ma sát nếu quy trình của bơm không cho phép.
- Ép phớt thẳng trục, không dùng vật nhọn và không truyền lực qua mặt Ceramic/SiC.
- Mồi đầy bơm, quay kiểm tra bằng tay rồi mới khởi động; tuyệt đối tránh chạy khô.
FAQ – Câu hỏi thường gặp về phớt cơ khí ST6B
ST6B có thay trực tiếp John Crane Type 6A không?
ST6B được tham chiếu tương đương Type 6A, nhưng cần xác nhận toàn bộ kích thước lắp và vật liệu trước khi thay thế.
ST6B có những cỡ trục nào?
Bảng chuẩn gồm hệ inch 9,53–19,05 mm và hệ metric 10–30 mm.
ST6B-12 và ST6B-12M khác nhau thế nào?
Cùng d1 = 12 mm nhưng D1, D2 và D3 khác nhau; cần chọn theo khoang lắp thực tế.
Phớt làm việc tối đa bao nhiêu vòng/phút?
Tài liệu nêu tốc độ tối đa 5000 vòng/phút, song giới hạn thực tế còn phụ thuộc đường kính trục, vật liệu mặt và chế độ bôi trơn.
Nên chọn NBR hay HNBR?
NBR phù hợp nhiều ứng dụng phổ thông; HNBR thường được cân nhắc khi cần độ bền nhiệt và cơ học cao hơn. Luôn kiểm tra tương thích hóa chất.
Có thể cho ST6B chạy khô không?
Không nên. Chạy khô làm nhiệt tại mặt ma sát tăng nhanh, gây nứt mặt, cháy bellows và rò rỉ sớm.
Cần gửi thông tin gì để mua đúng phớt?
Gửi mã cũ, ảnh hai mặt phớt, model bơm, các kích thước d1–D1–D2–D3–A–B–C, môi chất, nhiệt độ và tốc độ.
Dấu hiệu nào cho thấy cần thay phớt?
Rò rỉ tăng, mặt ma sát xước/nứt, bellows chai hoặc biến dạng, trục rung và nhiệt khoang phớt tăng bất thường là các dấu hiệu cần kiểm tra.
Tư vấn và báo giá phớt cơ khí ST6B
Gửi ảnh mẫu cũ, model bơm và kích thước d1–D1–D2–D3–A–B–C. Sealtech Vietnam sẽ hỗ trợ đối chiếu phiên bản inch hoặc metric, lựa chọn mặt ma sát và vật liệu bellows phù hợp.
