Phớt cơ khí R-102 – Mechanical Seal cho bơm định lượng

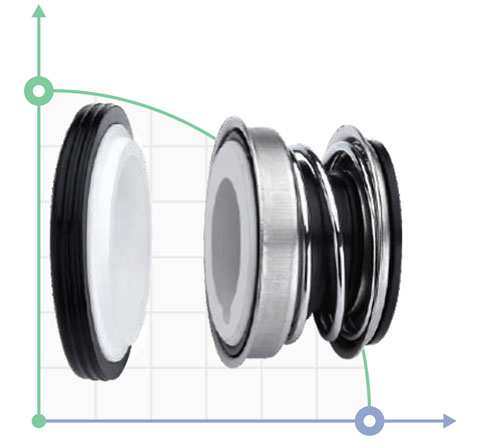

Phớt cơ khí R-102 là cụm làm kín trục quay nhỏ gọn, sử dụng một lò xo, bellows NBR và cặp mặt chà Ceramic/Ceramic. Sản phẩm có ba cỡ trục 14, 18 và 20 mm, phù hợp để đối chiếu cho bơm định lượng, bơm châm hóa chất, bơm nhu động và thiết bị kiểm soát pH có kết cấu tương ứng.
Người dùng tìm kiếm phớt R102, phốt cơ khí R-102, phớt máy bơm định lượng, mechanical seal R102, phớt bơm hóa chất mini hoặc báo giá phớt cơ khí theo kích thước nên đối chiếu đầy đủ d1, d3, d7, L3, L4 và L7, không chọn chỉ theo đường kính trục.
Thông số kỹ thuật R-102
Nhiệt độ
Từ −20°C đến +80°C.
Áp suất
Tối đa 0,3 MPa, tương đương khoảng 3 bar.
Tốc độ
Tối đa 3.000 vòng/phút.
Đường kính trục d1
14, 18 và 20 mm.
Kiểu phớt
Phớt đơn, một lò xo, bellows đàn hồi.
Ứng dụng tham khảo
Bơm định lượng, châm pH, bơm nhu động.
Lưu ý kỹ thuật: giới hạn trên được trích từ tài liệu R-102 và không nên hiểu là mọi tổ hợp đều có thể vận hành đồng thời ở nhiệt độ, áp suất và tốc độ cực đại. Khả năng làm việc thực tế còn phụ thuộc môi chất, chế độ bôi trơn, độ đảo trục, kết cấu buồng phớt và vật liệu đặt hàng.
Cấu tạo và vật liệu phớt R-102
| Vị trí | Bộ phận | Vật liệu theo tài liệu | Vai trò |
|---|---|---|---|
| 1 | Vòng quay | Ceramic | Tạo một mặt làm kín động. |
| 2 | Vòng tĩnh | Ceramic | Tạo mặt chà cố định trong housing. |
| 3 | Bellows | NBR | Làm kín thứ cấp và truyền lực dọc trục. |
| 4 | Lò xo | SS304 / SS316 | Duy trì lực ép giữa hai mặt chà. |
| 5 | Chi tiết kim loại | SS304 / SS316 | Đỡ, truyền lực và chống ăn mòn. |
Cấu hình Ceramic/Ceramic có ưu điểm kinh tế và phù hợp với nhiều hệ nước sạch hoặc dung dịch nhẹ. Bellows cao su NBR phù hợp với nhiều loại dầu và nước thông dụng nhưng phải kiểm tra tương thích trước khi dùng cho acid, kiềm, dung môi hoặc chất oxy hóa. Nếu môi chất vượt khả năng NBR, cần đánh giá một loại mechanical seal theo ứng dụng khác.
Bảng kích thước phớt cơ khí R-102
| d1 (H6) | d3 tối đa | d7 (h8) | L3 (±0,5) | L4 | L7 |
|---|---|---|---|---|---|
| 14 | 33 | 35 | 17,5 | 7 | 13 |
| 18 | 37 | 40 | 17,5 | 7 | 13 |
| 20 | 38 | 40 | 18,0 | 7 | 15 |
Đơn vị: tất cả kích thước trong bảng là mm. d1 là đường kính trục; d3 là đường kính bao lớn nhất; d7 là đường kính lắp vòng tĩnh; L3 là chiều dài làm việc; L4 và L7 liên quan đến vị trí lắp theo bản vẽ. Dung sai H6, h8 và ±0,5 được giữ theo tài liệu.
Cách chọn đúng kích thước R-102
- Đo đường kính trục d1 bằng panme tại vùng lắp phớt, không suy đoán theo tên máy.
- Đo d3 và d7 để xác nhận cụm quay và vòng tĩnh không vướng housing.
- Đối chiếu L3, L4 và L7 để bảo đảm đúng chiều dài làm việc của lò xo.
- Ghi lại môi chất, nồng độ, pH, nhiệt độ, áp suất và tốc độ quay.
- Kiểm tra NBR, Ceramic và inox có tương thích với dung dịch được bơm hay không.
- Gửi ảnh phớt cũ, nhãn bơm và toàn bộ số đo cho nhà cung cấp phớt cơ khí trước khi đặt hàng.
Ứng dụng của phớt bơm R-102
Theo tài liệu, R-102 được giới thiệu cùng ứng dụng hydroponics và peristaltic pump. Trong thực tế, mã này có thể được cân nhắc cho cụm bơm điều chỉnh pH, bơm châm dinh dưỡng, bơm định lượng dung dịch và thiết bị phòng thí nghiệm khi kích thước lắp đặt khớp hoàn toàn.
| Ứng dụng | Nhu cầu làm kín | Điểm phải kiểm tra |
|---|---|---|
| Bơm định lượng | Hạn chế rò rỉ dung dịch châm | Áp suất xung, pH và vật liệu bellows. |
| Hệ thống thủy canh | Kiểm soát dung dịch dinh dưỡng | Khả năng tương thích với phân bón hòa tan. |
| Bơm điều chỉnh pH | Làm kín acid hoặc kiềm nồng độ thấp | Không mặc định NBR/Ceramic phù hợp mọi hóa chất. |
| Bơm nhu động | Làm kín bộ phận quay ở cấu hình liên quan | Kiểm tra đúng thiết kế bơm vì nhiều bơm nhu động không dùng mechanical seal. |
Hướng dẫn lắp đặt và bảo trì
- Ngắt điện, xả áp và làm sạch hoàn toàn môi chất trong bơm.
- Kiểm tra trục không xước, không mòn bậc và không đảo quá giới hạn của nhà sản xuất bơm.
- Vệ sinh khoang lắp; bo hoặc che các cạnh sắc có thể cắt bellows NBR.
- Không chạm tay bẩn, làm rơi hoặc dùng vật cứng tác động lên mặt Ceramic.
- Dùng chất bôi trơn lắp ráp tương thích với NBR và môi chất; không dùng dầu tùy tiện.
- Ép vòng tĩnh thẳng, vuông góc; đặt đúng L3 và không nén lò xo quá mức.
- Quay trục bằng tay để kiểm tra cạ trước khi chạy thử.
- Mồi đầy bơm, xả khí và tuyệt đối tránh chạy khô mặt chà.
Danh mục sản phẩm liên quan
| Danh mục | Liên kết Sealtech | Khi nào nên xem |
|---|---|---|
| Phớt cơ khí | Mechanical Seal | Tìm phớt máy bơm theo kích thước và ứng dụng. |
| Phớt bellows | Rubber Bellows Seals | So sánh phớt một lò xo có bellows cao su. |
| Mặt chà | Mechanical Seal Faces | Tra cứu Carbon, Ceramic, SiC và TC. |
| Phân loại | Các loại phớt cơ khí | Hiểu phớt đơn, phớt kép, cartridge và bellows. |
| MG1 | Phớt cơ khí MG1 | Tham khảo dòng bellows phổ biến khác. |
| MG9 | Phớt cơ khí MG9 | Đối chiếu dòng elastomer bellows công nghiệp. |
FAQ – Câu hỏi thường gặp về phớt R-102
1. Phớt cơ khí R-102 có những kích thước nào?
Tài liệu liệt kê ba đường kính trục d1: 14, 18 và 20 mm. Mỗi size có d3, d7, L3, L4 và L7 riêng cần đối chiếu.
2. R-102 chịu nhiệt bao nhiêu?
Khoảng tham khảo là −20°C đến +80°C. Giới hạn thực tế phải xét thêm NBR, Ceramic, môi chất và chế độ vận hành.
3. Áp suất và tốc độ tối đa của R-102 là bao nhiêu?
Theo tài liệu: áp suất không quá 0,3 MPa và tốc độ không quá 3.000 rpm.
4. R-102 có dùng cho bơm hóa chất không?
Chỉ dùng khi NBR, Ceramic và inox tương thích với hóa chất cụ thể. Cần cung cấp tên hóa chất, nồng độ, pH và nhiệt độ để kiểm tra.
5. Có thể chọn phớt chỉ theo đường kính trục không?
Không. Hai phớt cùng d1 vẫn có thể khác d3, d7, L3, L4, L7 hoặc hình dạng vòng tĩnh.
6. Vì sao phớt mới lắp vẫn bị rò rỉ?
Các nguyên nhân thường gặp gồm sai kích thước, mặt Ceramic bẩn hoặc nứt, vòng tĩnh lắp lệch, trục đảo, chạy khô, bellows bị cắt và vật liệu không tương thích.
7. Khi nào cần thay phớt R-102?
Nên kiểm tra khi xuất hiện rò rỉ tăng dần, mặt chà nứt hoặc mòn, bellows chai cứng, lò xo mất đàn hồi hoặc chi tiết inox bị ăn mòn.
8. Cần gửi gì để nhận báo giá phớt R-102?
Gửi ảnh phớt cũ, d1, d3, d7, L3, L4, L7, model bơm, môi chất, nhiệt độ, áp suất và số lượng cần mua.
Tư vấn và báo giá phớt cơ khí R-102
Sealtech Vietnam hỗ trợ đối chiếu phớt R-102 size 14, 18 và 20 mm theo mẫu cũ, bản vẽ, model bơm và điều kiện vận hành. Để lựa chọn chính xác, vui lòng gửi đủ kích thước cùng thông tin môi chất qua Zalo.
