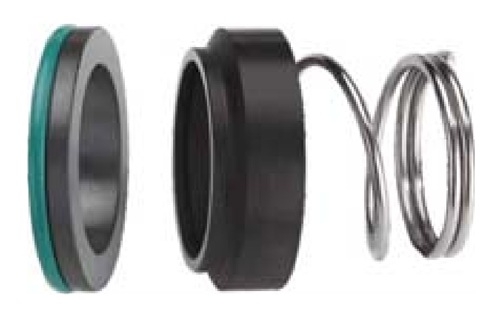

Phớt cơ khí 120M ST120M – Tương đương Burgmann M2N
Phớt cơ khí ST120M là dòng mechanical seal lò xo côn tương đương Burgmann M2N. Thiết kế gọn, mặt chà Carbon/SiC, gioăng phụ NBR–EPDM–FKM và nhiều lựa chọn đế tĩnh giúp sản phẩm thích hợp cho bơm nước, dầu và nhiều hệ thống công nghiệp.
Đặc điểm thiết kế phớt ST120M
ST120M là phớt cơ khí một lò xo, dùng O-ring làm kín phụ và lò xo côn truyền mô-men. Cụm quay có khả năng bù sai lệch dọc trục trong giới hạn lắp đặt; các mặt chà được giữ tiếp xúc bằng lực lò xo và áp lực môi chất. Do lò xo có chiều xoắn, kỹ thuật viên cần xác nhận chiều quay trục trước khi đặt hàng.
Tương đương Burgmann M2NĐối chiếu theo mẫu cũ và toàn bộ kích thước lắp.
Trục 10–38 mmGồm 15 mã kích thước tiêu chuẩn trong tài liệu.
Nhiều lựa chọn vật liệuCarbon, SiC, WC, ceramic, NBR, EPDM hoặc FKM.
Điều kiện vận hành tham khảo
| Thông số | Giá trị | Lưu ý kỹ thuật |
|---|---|---|
| Áp suất | 0–1,0 MPa | Giới hạn thực tế phụ thuộc kích thước, tốc độ và tổ hợp mặt chà. |
| Nhiệt độ | −20°C đến +180°C | Chọn elastomer phù hợp với nhiệt độ và môi chất. |
| Vận tốc trượt | ≤ 15 m/s | Duy trì bôi trơn và làm mát tại buồng phớt. |
| Kết cấu | Phớt đơn, lò xo côn | Xác nhận lò xo trái hoặc phải theo chiều quay. |
| Tương đương | Burgmann M2N | Không thay thế chỉ dựa vào tên; phải so kích thước và seat. |
Vật liệu mặt chà và kiểu đế tĩnh
| Vị trí | Bộ phận | Vật liệu hoặc cấu hình |
|---|---|---|
| 1 | Mặt quay | Reaction-bonded SiC hoặc carbon tẩm nhựa |
| 2 | Đế tĩnh | T3G4: SiC/Cr-Ni-Mo steel/Aluminium Oxide; T3G6: SiC; T1G60: SiC/WC/Aluminium Oxide |
| 3 | Gioăng phụ | FKM/Viton, EPDM hoặc NBR |
| 4 | Lò xo | Thép Chromium-Nickel; tùy chọn chiều trái hoặc phải |
| 5 | Chi tiết kim loại | Thép Chromium-Nickel |
SiC phù hợp môi chất có tính ăn mòn hoặc độ mài mòn cao; Carbon tạo cặp ma sát ổn định trong nhiều ứng dụng bơm thông thường. NBR thường dùng với dầu khoáng, EPDM phù hợp nước nóng và một số hóa chất gốc nước, còn FKM dùng khi cần khả năng chịu nhiệt và dầu tốt hơn. Có thể tham khảo thêm phớt cơ khí MG1, phớt MG9 và danh mục O-ring làm kín.
Bảng đầy đủ kích thước và mã hàng ST120M
Toàn bộ mã hàng trong bảng sử dụng tiền tố ST120M. Đơn vị kích thước: mm; d1 là đường kính trục.
| Mã hàng ST120M | d1 (h6) | d3 Max | d7 (H8) | L3 ±0,5 | L4 | d11 | d12 (H8) | d14 |
|---|---|---|---|---|---|---|---|---|
| ST120M-10 | 10 | 20 | 21 | 17,5 | 6,6 | 15,5 | 19,2 | 6,6 |
| ST120M-12 | 12 | 22 | 23 | 17,5 | 6,6 | 17,5 | 21,6 | 7,0 |
| ST120M-14 | 14 | 25 | 25 | 17,5 | 6,6 | 20,5 | 24,6 | 7,0 |
| ST120M-15 | 15 | 27 | 27 | 19,5 | 6,6 | 20,5 | 24,6 | 6,6 |
| ST120M-16 | 16 | 27 | 27 | 19,5 | 6,6 | 22,0 | 28,0 | 7,5 |
| ST120M-18 | 18 | 30 | 33 | 20,5 | 7,5 | 24,0 | 30,0 | 8,0 |
| ST120M-20 | 20 | 32 | 35 | 22,0 | 7,5 | 29,5 | 35,0 | 7,5 |
| ST120M-22 | 22 | 35 | 37 | 23,5 | 7,5 | 29,5 | 35,0 | 7,5 |
| ST120M-24 | 24 | 38 | 39 | 25,0 | 7,5 | 32,0 | 38,0 | 7,5 |
| ST120M-25 | 25 | 40 | 40 | 26,5 | 7,5 | 32,0 | 38,0 | 7,5 |
| ST120M-28 | 28 | 43 | 43 | 26,5 | 7,5 | 36,0 | 42,0 | 9,0 |
| ST120M-30 | 30 | 47 | 45 | 26,5 | 7,5 | 39,2 | 45,0 | 10,5 |
| ST120M-32 | 32 | 48 | 48 | 28,5 | 7,5 | 42,2 | 48,0 | 10,5 |
| ST120M-35 | 35 | 53 | 50 | 28,5 | 7,5 | 46,2 | 52,0 | 11,0 |
| ST120M-38 | 38 | 56 | 56 | 33,5 | 9,0 | 49,2 | 55,0 | 10,3 |
Ứng dụng, lựa chọn và hướng dẫn lắp đặt
ST120M được dùng cho bơm nước công nghiệp, bơm tuần hoàn, bơm dầu, máy khuấy và thiết bị xử lý chất lỏng. Khi môi chất có hạt hoặc yêu cầu tải cao hơn, cần đánh giá chuyển sang phớt cơ khí cân bằng hoặc phớt bellows kim loại.
- Đo d1, d3, d7, L3, L4 và kích thước đế tĩnh trước khi chọn mã.
- Xác nhận kiểu seat T3G4, T3G6 hoặc T1G60 cùng vật liệu mặt chà.
- Chọn NBR, EPDM hay FKM theo môi chất và nhiệt độ thực tế.
- Chọn đúng chiều lò xo theo chiều quay trục; không tự đổi trái sang phải.
- Vệ sinh mặt chà, ép seat vuông góc, mồi đầy bơm và tuyệt đối tránh chạy khô.
Sản phẩm và danh mục liên quan
FAQ – Câu hỏi thường gặp
1. ST120M tương đương loại phớt nào?
ST120M được thiết kế tương đương Burgmann M2N khi kích thước lắp, seat và vật liệu phù hợp.
2. ST120M-25 dùng cho trục bao nhiêu?
Mã ST120M-25 dùng cho trục d1 bằng 25 mm.
3. Phớt ST120M chịu áp và nhiệt bao nhiêu?
Tài liệu nêu áp suất đến 1,0 MPa và nhiệt độ từ −20°C đến +180°C; phạm vi thực tế phụ thuộc cấu hình vật liệu.
4. Chọn seat T3G4, T3G6 hay T1G60 thế nào?
Cần đối chiếu cấu tạo, kích thước rãnh, vật liệu, môi chất và mẫu seat cũ.
5. Khi nào nên chọn mặt chà SiC?
SiC thích hợp hơn khi cần chống hóa chất, mài mòn và độ bền mặt chà cao.
6. Có cần xác nhận chiều quay của bơm không?
Có. ST120M dùng lò xo côn nên phải chọn chiều lò xo phù hợp với chiều quay trục.
7. Vì sao phớt mới lắp vẫn rò rỉ?
Nguyên nhân thường gặp là sai kích thước hoặc seat, mặt chà bẩn, lắp nghiêng, trục đảo, rung, chạy khô hay chọn sai vật liệu.
8. Cần cung cấp gì để nhận báo giá?
Gửi mã ST120M, kích thước trục, seat, chiều quay, vật liệu, môi chất, nhiệt độ, áp suất, số lượng và ảnh phớt cũ.
