Phớt cơ khí 120A ST120A – Mechanical Seal tương đương RN Series

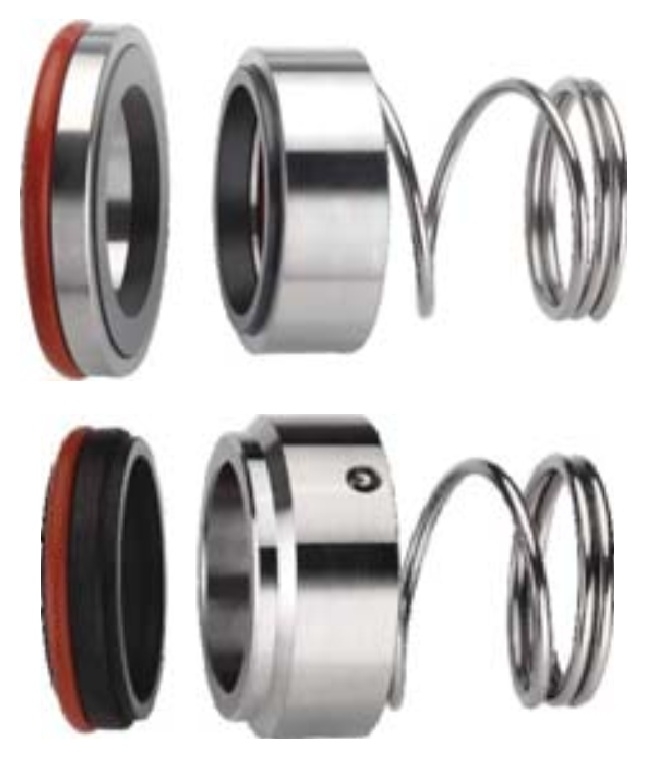

Phớt cơ khí 120A mã ST120A là phớt làm kín cơ khí một lò xo côn, cấu hình phớt đơn dành cho máy bơm và thiết bị quay công nghiệp. Dòng sản phẩm có dải đường kính trục từ 8 đến 100 mm, điều kiện nhiệt độ rộng và kích thước tương đương BT-Burgmann RN Series.
Đặc điểm thiết kế của phớt ST120A
ST120A sử dụng lò xo côn để tạo lực đóng mặt chà và truyền mô-men cho cụm quay. Thiết kế nhỏ gọn, làm kín phụ bằng O-ring và có thể cấu hình lò xo trái hoặc phải theo chiều quay của trục. Vì vậy, khi đặt hàng cần xác nhận rõ chiều quay quan sát từ phía đầu truyền động.
Dải trục 8–100 mmPhù hợp nhiều loại bơm nước, bơm dầu và thiết bị công nghiệp.
Nhiều mặt chàCó thể chọn SiC, TC/WC hoặc vật liệu carbon phù hợp môi chất.
Nhiệt độ rộngCấu hình vật liệu thích hợp có thể làm việc từ −40°C đến +200°C.
Điều kiện vận hành tham khảo
| Thông số | Giá trị | Ghi chú kỹ thuật |
|---|---|---|
| Áp suất | 0 đến 1,0 MPa | Giới hạn thực tế thay đổi theo đường kính, tốc độ, vật liệu và cấu hình máy. |
| Nhiệt độ | −40°C đến +200°C | Phải chọn O-ring và vật liệu mặt chà tương thích với môi chất. |
| Vận tốc trượt | ≤ 15 m/s | Không để mặt chà chạy khô; cần bảo đảm làm mát và bôi trơn. |
| Kiểu phớt | Phớt đơn, lò xo côn | Lựa chọn lò xo trái hoặc phải theo chiều quay. |
| Tương đương | BT-Burgmann RN Series | Đối chiếu d1, d3, d6, d7, L3 và L4 trước khi thay thế. |
Cấu tạo và lựa chọn vật liệu
| Vị trí | Bộ phận | Vật liệu tùy chọn |
|---|---|---|
| 1 | Mặt quay | Reaction-bonded SiC hoặc Nickel-bonded Tungsten Carbide |
| 2 | Đế tĩnh T15RN/T8RN | SiC, WC hoặc Carbon tẩm nhựa tùy cấu hình |
| 3 | Gioăng phụ | FKM/Viton hoặc NBR |
| 4 | Lò xo | Thép Chromium-Nickel; lò xo trái hoặc phải |
| 5 | Chi tiết kim loại | Thép Chromium-Nickel |
Thông số trên được diễn giải từ tài liệu đính kèm. Tổ hợp vật liệu phải được xác nhận theo môi chất, độ pH, nồng độ, nhiệt độ, hạt rắn và chế độ vệ sinh.
Bảng đầy đủ kích thước và mã hàng ST120A
Mã hàng đã được chuẩn hóa sang tiền tố ST120A. Đơn vị: mm.
| Mã hàng ST | d1 (h6) | d3 Max | d6 | d7 (H8) | L3 ±0,5 | L4 |
|---|---|---|---|---|---|---|
| ST120A-8 | 8 | 16 | 13,0 | 17,1 | 15 | 5,5 |
| ST120A-10 | 10 | 20 | 14,0 | 18,1 | 15 | 5,5 |
| ST120A-12 | 12 | 21 | 16,5 | 20,6 | 18 | 5,5 |
| ST120A-14 | 14 | 23 | 19,0 | 23,1 | 22 | 6,0 |
| ST120A-15 | 15 | 24 | 21,0 | 26,9 | 22 | 7,0 |
| ST120A-16 | 16 | 26 | 21,0 | 26,9 | 23 | 7,0 |
| ST120A-17 | 17 | 26 | 21,0 | 26,9 | 23 | 7,0 |
| ST120A-18 | 18 | 29 | 25,0 | 30,9 | 24 | 8,0 |
| ST120A-19 | 19 | 29 | 25,0 | 30,9 | 25 | 8,0 |
| ST120A-20 | 20 | 31 | 25,0 | 30,9 | 25 | 8,0 |
| ST120A-22 | 22 | 33 | 30,0 | 35,4 | 25 | 8,0 |
| ST120A-24 | 24 | 35 | 30,0 | 35,4 | 27 | 8,0 |
| ST120A-25 | 25 | 36 | 33,0 | 38,2 | 27 | 8,5 |
| ST120A-26 | 26 | 36 | 33,0 | 38,2 | 27 | 8,5 |
| ST120A-28 | 28 | 40 | 38,0 | 43,3 | 29 | 9,0 |
| ST120A-30 | 30 | 43 | 38,0 | 43,3 | 30 | 9,0 |
| ST120A-32 | 32 | 46 | 38,0 | 43,3 | 30 | 9,0 |
| ST120A-33 | 33 | 47 | 45,0 | 53,5 | 39 | 11,5 |
| ST120A-35 | 35 | 49 | 45,0 | 53,5 | 39 | 11,5 |
| ST120A-38 | 38 | 53 | 52,0 | 60,5 | 39 | 11,5 |
| ST120A-40 | 40 | 56 | 52,0 | 60,5 | 39 | 11,5 |
| ST120A-42 | 42 | 59 | 52,0 | 60,5 | 39 | 11,5 |
| ST120A-43 | 43 | 59 | 52,0 | 60,5 | 39 | 11,5 |
| ST120A-45 | 45 | 61 | 57,0 | 65,5 | 41 | 11,5 |
| ST120A-48 | 48 | 64 | 57,0 | 65,5 | 41 | 11,5 |
| ST120A-50 | 50 | 66 | 64,0 | 72,5 | 45 | 11,5 |
| ST120A-55 | 55 | 71 | 64,0 | 72,5 | 47 | 11,5 |
| ST120A-60 | 60 | 78 | 72,0 | 79,3 | 49 | 11,5 |
| ST120A-65 | 65 | 84 | 77,0 | 84,5 | 51 | 11,5 |
| ST120A-70 | 70 | 90 | 82,0 | 89,5 | 51 | 11,5 |
| ST120A-75 | 75 | 98 | 87,0 | 94,5 | 57 | 11,5 |
| ST120A-80 | 80 | 100 | 92,0 | 99,5 | 59 | 11,5 |
| ST120A-85 | 85 | 109 | 98,0 | 105,5 | 59 | 13,5 |
| ST120A-90 | 90 | 114 | 105,0 | 111,5 | 62 | 13,5 |
| ST120A-95 | 95 | 119 | 110,0 | 116,5 | 62 | 13,5 |
| ST120A-100 | 100 | 124 | 114,0 | 119,5 | 75 | 13,5 |
Ứng dụng và cách chọn phớt 120A
Phớt ST120A được sử dụng cho bơm nước, bơm dầu, bơm tuần hoàn, bơm công nghiệp và các thiết bị có buồng phớt tương thích RN Series. Để chọn đúng mã, cần đo đường kính trục d1, đường kính buồng d3, d6, đường kính đế tĩnh d7, chiều dài làm việc L3 và chiều dày đế L4.
Ngoài kích thước, phải xác định chiều quay, môi chất, nhiệt độ, áp suất, tốc độ, hạt rắn và yêu cầu vật liệu. Không nên thay phớt chỉ dựa trên hình dáng bên ngoài.
Hướng dẫn lắp đặt và bảo trì
- Xử lý sạch ba via, cạnh sắc và vết xước trên trục trước khi lắp O-ring.
- Ép đế tĩnh vuông góc, không dùng lực trực tiếp lên mặt chà.
- Không chạm tay bẩn vào bề mặt SiC, WC hoặc carbon.
- Lắp đúng lò xo trái/phải theo chiều quay và đúng chiều dài làm việc L3.
- Mồi đầy bơm trước khi vận hành; tuyệt đối hạn chế chạy khô.
- Kiểm tra độ đảo trục, rung động và nhiệt độ nếu phớt rò rỉ sớm.
Sản phẩm và danh mục liên quan
FAQ – Câu hỏi thường gặp
1. ST120A tương đương dòng phớt nào?
Dòng này có kích thước tương đương BT-Burgmann RN Series; cần đối chiếu toàn bộ kích thước và vật liệu trước khi thay.
2. ST120A-25 dùng cho trục bao nhiêu?
Mã ST120A-25 dùng cho đường kính trục danh nghĩa d1 bằng 25 mm.
3. Vì sao phải xác nhận chiều lò xo?
Lò xo côn truyền mô-men theo chiều quay. Chọn sai chiều có thể làm lò xo nới lỏng và gây mất khả năng làm kín.
4. Nên dùng NBR hay FKM/Viton?
NBR phù hợp nhiều ứng dụng nước và dầu thông thường; FKM chịu nhiệt và dầu tốt hơn. Cần chọn theo đúng môi chất và nhiệt độ.
5. Khi nào chọn SiC hoặc Tungsten Carbide?
SiC phù hợp nhiều môi chất hóa học và mài mòn; WC có độ dai và khả năng chịu tải tốt. Cặp mặt chà cần được kỹ thuật viên xác nhận.
6. Phớt ST120A có chạy khô được không?
Không nên. Chạy khô làm nhiệt tại mặt chà tăng nhanh, gây nứt, cháy gioăng phụ và rò rỉ sớm.
7. Nguyên nhân phớt mới bị rò rỉ là gì?
Thường do chọn sai chiều lò xo, sai kích thước, mặt chà bẩn, đế tĩnh nghiêng, trục đảo, rung hoặc thiếu chất lỏng bôi trơn.
8. Cần gửi gì để nhận báo giá?
Gửi mã ST120A, kích thước d1/d3/d6/d7/L3/L4, chiều quay, vật liệu, môi chất, điều kiện vận hành, số lượng và ảnh phớt cũ.
Tư vấn và báo giá phớt cơ khí 120A ST120A
Sealtech Vietnam hỗ trợ đối chiếu ST120A theo kích thước, chiều quay và điều kiện vận hành. Gửi hình phớt cũ, số đo và thông tin máy bơm qua Zalo để kiểm tra cấu hình.
