O-ring hệ mét và hệ inch là gì? Có thay được cho nhau không?
O-ring hệ mét và hệ inch là gì? Có thay được cho nhau không?
Trong quá trình chọn mua hoặc thay thế O-ring, nhiều khách hàng thường gặp hai cách gọi kích thước: O-ring hệ mét và O-ring hệ inch. Nhìn bên ngoài, cả hai đều là vòng gioăng tròn dùng để làm kín dầu, nước, khí nén, hóa chất hoặc môi chất trong máy móc công nghiệp. Tuy nhiên, hai hệ kích thước này không hoàn toàn giống nhau.
O-ring hệ mét thường được ghi theo đơn vị milimet, ví dụ 20 x 3 mm. Trong khi đó, O-ring hệ inch thường đi theo tiêu chuẩn Mỹ như AS568, khi quy đổi sang milimet thường ra kích thước lẻ như 20.22 x 3.53 mm. Vì vậy, việc thay thế giữa hai hệ này cần kiểm tra cẩn thận, đặc biệt là đường kính trong, đường kính sợi, kích thước rãnh, độ ép làm kín và vật liệu sử dụng.
Mô tả ngắn
O-ring hệ mét và hệ inch là hai nhóm kích thước O-ring được sử dụng phổ biến trong máy móc công nghiệp, thiết bị thủy lực, khí nén, van, bơm và hệ thống đường ống. O-ring hệ mét dùng đơn vị milimet, thường gặp trong các tiêu chuẩn như DIN, ISO, JIS; còn O-ring hệ inch dùng đơn vị inch hoặc mã tiêu chuẩn AS568, phổ biến trong thiết bị theo chuẩn Mỹ. Hai loại O-ring này có thể có kích thước nhìn gần giống nhau, nhưng không nên xem là tương đương tuyệt đối. Chênh lệch nhỏ ở đường kính trong hoặc đường kính sợi có thể làm O-ring bị lỏng, bị ép quá mức, rò rỉ, đùn khe hoặc hư hỏng sớm. Bài viết này giúp bạn hiểu rõ cách phân biệt, khi nào có thể thay thế và khi nào bắt buộc phải chọn đúng tiêu chuẩn ban đầu.
Mục lục bài viết
- 1. O-ring hệ mét là gì?
- 2. O-ring hệ inch là gì?
- 3. O-ring hệ mét và hệ inch khác nhau ở đâu?
- 4. Có thay O-ring hệ mét và hệ inch cho nhau được không?
- 5. Các yếu tố cần kiểm tra trước khi thay thế
- 6. Ví dụ thực tế khi thay O-ring gần tương đương
- 7. Những lỗi thường gặp khi chọn sai hệ O-ring
- 8. Hướng dẫn chọn O-ring đúng cho máy móc
- 9. Danh mục và sản phẩm liên quan
- 10. Câu hỏi thường gặp
1. O-ring hệ mét là gì?
O-ring hệ mét là loại O-ring có kích thước được ghi theo đơn vị milimet mm. Đây là cách gọi quen thuộc tại Việt Nam vì đa số kỹ thuật viên, nhân viên bảo trì và bộ phận mua hàng thường đo kích thước bằng thước kẹp theo đơn vị mm.
Ví dụ, một O-ring được ghi là 20 x 3 mm có nghĩa là đường kính trong của vòng là 20 mm và đường kính sợi là 3 mm. Một số nơi cũng có thể ghi thêm đường kính ngoài, nhưng cách gọi thông dụng nhất vẫn là ID x CS, tức đường kính trong nhân với đường kính tiết diện sợi.

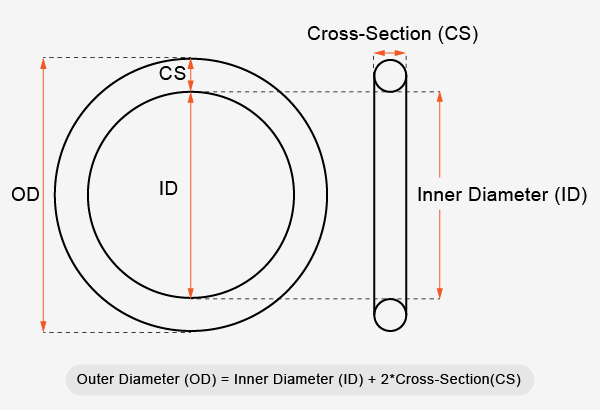

Cách hiểu nhanh kích thước O-ring hệ mét
ID: Đường kính trong của O-ring.
CS: Đường kính sợi, còn gọi là tiết diện O-ring.
OD: Đường kính ngoài, thường được tính theo công thức: OD = ID + 2 x CS.
O-ring hệ mét thường gặp trong các máy móc châu Âu, Nhật Bản, Hàn Quốc, Trung Quốc và nhiều thiết bị công nghiệp hiện nay. Một số tiêu chuẩn kích thước liên quan đến O-ring hệ mét gồm DIN 3771, ISO 3601, JIS B 2401 hoặc các bảng kích thước riêng theo từng nhà sản xuất.
2. O-ring hệ inch là gì?
O-ring hệ inch là loại O-ring có kích thước gốc được xây dựng theo đơn vị inch. Loại này thường gặp trong thiết bị theo chuẩn Mỹ, thiết bị nhập khẩu từ Mỹ hoặc các hệ thống được thiết kế theo tiêu chuẩn SAE, ANSI, ASME.
Tiêu chuẩn phổ biến nhất của O-ring hệ inch là AS568. Thay vì gọi trực tiếp bằng kích thước như 20 x 3 mm, O-ring hệ inch thường được gọi bằng mã tiêu chuẩn, ví dụ AS568-214, AS568-222, AS568-325. Mỗi mã tương ứng với một bộ kích thước cố định gồm đường kính trong, đường kính sợi và dung sai.
Lưu ý quan trọng: Khi quy đổi từ inch sang milimet, kích thước O-ring hệ inch thường không ra số tròn. Ví dụ, đường kính sợi có thể là 1.78 mm, 2.62 mm, 3.53 mm, 5.33 mm hoặc 6.99 mm. Vì vậy không nên chỉ nhìn bằng mắt rồi thay bằng O-ring hệ mét có kích thước gần giống.
Trong thực tế, O-ring hệ inch vẫn được sử dụng rất nhiều trong van công nghiệp, thiết bị dầu khí, máy nén, cụm thủy lực, bơm, đầu nối và các thiết bị nhập khẩu. Nếu không xác định đúng hệ kích thước ban đầu, việc thay thế sai có thể gây rò rỉ hoặc làm giảm tuổi thọ của cụm làm kín.
3. O-ring hệ mét và hệ inch khác nhau ở đâu?
Điểm khác nhau lớn nhất giữa O-ring hệ mét và O-ring hệ inch nằm ở đơn vị thiết kế ban đầu. O-ring hệ mét dùng milimet, còn O-ring hệ inch dùng inch hoặc mã tiêu chuẩn inch. Khi đổi sang cùng một đơn vị mm, hai loại này có thể nhìn gần giống nhau nhưng không hoàn toàn trùng nhau.
| Tiêu chí so sánh | O-ring hệ mét | O-ring hệ inch |
|---|---|---|
| Đơn vị gốc | Milimet mm | Inch hoặc mã tiêu chuẩn inch |
| Cách gọi phổ biến | ID x CS mm, ví dụ 20 x 3 mm | Mã AS568 hoặc kích thước inch |
| Tiêu chuẩn thường gặp | DIN 3771, ISO 3601, JIS B 2401 | AS568, SAE, chuẩn thiết bị Mỹ |
| Dạng kích thước khi đo bằng mm | Thường là số tròn hoặc dễ đọc | Thường là số lẻ sau khi quy đổi |
| Thiết bị thường gặp | Máy châu Âu, Nhật, Hàn, Trung Quốc, Việt Nam | Máy Mỹ, thiết bị dầu khí, van, bơm chuẩn inch |
| Khả năng thay thế | Có thể thay hệ inch nếu kích thước và rãnh phù hợp | Có thể thay hệ mét nếu độ ép, khe hở và vật liệu đạt yêu cầu |
Nhìn vào bảng trên có thể thấy, sự khác nhau không chỉ nằm ở cách ghi kích thước. Quan trọng hơn là rãnh lắp O-ring thường được thiết kế theo một tiêu chuẩn cụ thể. Nếu rãnh thiết kế cho O-ring hệ inch nhưng lại lắp O-ring hệ mét có tiết diện khác nhiều, lực ép có thể không còn đúng như ban đầu.
4. Có thay O-ring hệ mét và hệ inch cho nhau được không?
Câu trả lời là: có thể thay trong một số trường hợp, nhưng không nên thay tùy tiện. Việc thay thế chỉ nên thực hiện khi kích thước sau quy đổi đủ gần, rãnh lắp cho phép, vật liệu phù hợp và điều kiện làm việc không quá khắt khe.
Trong các vị trí làm kín tĩnh như nắp chặn, mặt ghép cố định, nắp van hoặc mặt bích nhỏ, nếu O-ring hệ mét và hệ inch có kích thước gần tương đương, kỹ thuật viên có thể cân nhắc thay thế sau khi kiểm tra độ nén. Tuy nhiên, trong các vị trí làm kín động như piston, ty xi lanh, trục chuyển động, cụm thủy lực áp cao hoặc thiết bị có xung áp, nên chọn đúng tiêu chuẩn ban đầu để tránh rò rỉ.
Nói dễ hiểu: O-ring hệ mét và hệ inch có thể gần giống nhau, nhưng không được xem là giống nhau hoàn toàn. Chỉ cần sai một chút ở đường kính sợi, O-ring có thể bị ép quá mức, thiếu ép, bị xoắn, bị cắt mép hoặc rò rỉ sau một thời gian ngắn.
5. Các yếu tố cần kiểm tra trước khi thay thế
Trước khi thay O-ring hệ mét bằng hệ inch hoặc ngược lại, nên kiểm tra đồng thời nhiều yếu tố. Không nên chỉ so sánh đường kính trong rồi quyết định thay, vì trong làm kín bằng O-ring, đường kính sợi CS và kích thước rãnh có vai trò rất quan trọng.
1. Đường kính trong ID
ID quá nhỏ làm O-ring bị kéo căng quá mức, dễ mỏi, biến dạng hoặc đứt. ID quá lớn làm O-ring lỏng, dễ lệch khỏi rãnh và không tạo được lực ép ổn định.
2. Đường kính sợi CS
CS quyết định mức độ nén của O-ring trong rãnh. Nếu CS lớn hơn quá nhiều, O-ring bị ép quá mức. Nếu CS nhỏ hơn quá nhiều, lực ép không đủ và dễ rò rỉ.
3. Kích thước rãnh lắp
Rãnh thiết kế cho hệ mét có thể không phù hợp với O-ring hệ inch và ngược lại. Cần kiểm tra chiều sâu rãnh, chiều rộng rãnh và khe hở lắp ghép.
4. Kiểu làm kín
Làm kín tĩnh có thể linh hoạt hơn. Làm kín động cần chính xác hơn vì O-ring phải chịu ma sát, chuyển động, mài mòn và thay đổi áp suất liên tục.
5. Vật liệu O-ring
NBR, FKM, EPDM, Silicone, HNBR, PU có khả năng chịu dầu, nhiệt, hóa chất và môi trường khác nhau. Kích thước đúng nhưng vật liệu sai vẫn có thể hỏng nhanh.
6. Áp suất và nhiệt độ
Áp suất cao, xung áp, nhiệt độ cao hoặc môi chất ăn mòn đòi hỏi chọn kích thước và vật liệu chính xác hơn. Một số trường hợp cần thêm backup ring.
Bảng kiểm tra nhanh trước khi thay thế
| Hạng mục kiểm tra | Vì sao quan trọng? | Khuyến nghị kỹ thuật |
|---|---|---|
| ID – Đường kính trong | Ảnh hưởng đến độ căng và vị trí nằm trong rãnh | Không chọn O-ring quá chặt hoặc quá lỏng so với rãnh |
| CS – Đường kính sợi | Quyết định lực nén làm kín | Ưu tiên chọn CS gần đúng nhất với thiết kế ban đầu |
| Chiều sâu rãnh | Nếu sai sẽ làm O-ring thiếu ép hoặc ép quá mức | Đo rãnh bằng thước kẹp hoặc kiểm tra theo bản vẽ |
| Khe hở lắp ghép | Khe hở lớn dễ gây đùn khe khi có áp suất | Áp cao nên cân nhắc dùng backup ring |
| Môi chất | Dầu, nước, hơi, hóa chất cần vật liệu khác nhau | Chọn NBR, FKM, EPDM, Silicone hoặc PU theo môi trường |
| Kiểu chuyển động | Ứng dụng động dễ mòn và sinh nhiệt hơn tĩnh | Vị trí động nên chọn đúng tiêu chuẩn và kiểm tra bôi trơn |
6. Ví dụ thực tế khi thay O-ring gần tương đương

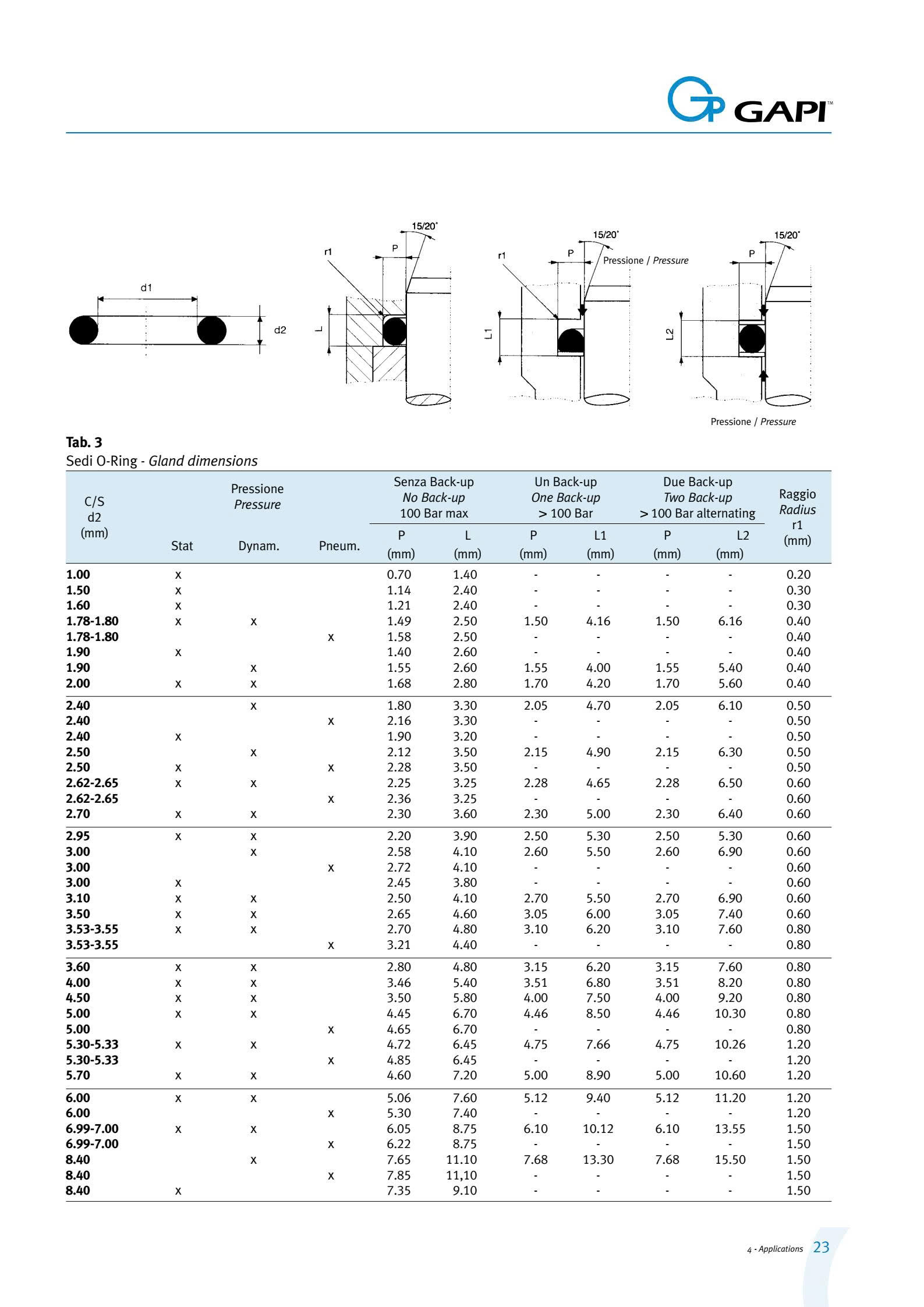

Giả sử một cụm máy đang dùng O-ring hệ mét kích thước 20 x 3 mm. Khi tìm hàng thay thế, người dùng thấy một mã O-ring hệ inch sau quy đổi có kích thước gần giống, ví dụ ID khoảng 20.22 mm và CS khoảng 3.53 mm. Nếu chỉ nhìn đường kính trong, hai loại này có vẻ gần nhau. Nhưng nếu xét đường kính sợi, chênh lệch từ 3.00 mm lên 3.53 mm là khá lớn.
Trong trường hợp rãnh ban đầu chỉ thiết kế cho sợi 3.00 mm, việc lắp sợi 3.53 mm có thể làm O-ring bị ép quá mức. Khi siết cụm máy, O-ring có thể bị cắt mép, bị dập, bị xoắn hoặc làm tăng ma sát. Nếu là vị trí chuyển động, khả năng hư hỏng càng cao.
Kết luận từ ví dụ
Không nên thay O-ring chỉ dựa vào đường kính trong. Cần kiểm tra cả đường kính sợi, rãnh lắp và điều kiện làm việc. Trong nhiều trường hợp, CS sai mới là nguyên nhân chính làm O-ring rò rỉ hoặc hỏng sớm.
7. Những lỗi thường gặp khi chọn sai hệ O-ring
Chỉ đo đường kính ngoài rồi đặt hàng
Nhiều khách hàng đo nhanh đường kính ngoài của O-ring cũ rồi đặt hàng theo cảm tính. Cách này dễ sai vì O-ring cũ có thể đã bị giãn, xẹp, chai hoặc biến dạng sau thời gian sử dụng. Cần đo đường kính trong và đường kính sợi, tốt nhất là đo cả rãnh lắp nếu có thể.
Thấy gần kích thước là thay ngay
O-ring hệ mét và hệ inch có nhiều size gần nhau, nhưng gần không có nghĩa là đúng. Với các cụm làm kín áp suất cao, sai lệch nhỏ cũng có thể tạo ra rò rỉ hoặc làm giảm tuổi thọ thiết bị.
Không kiểm tra vật liệu
Cùng một kích thước nhưng vật liệu khác nhau sẽ cho khả năng làm việc khác nhau. O-ring NBR phù hợp với dầu khoáng và dầu thủy lực phổ biến. O-ring FKM phù hợp hơn với dầu nóng, nhiên liệu và một số môi trường hóa chất. O-ring EPDM thường dùng cho nước, hơi nước và môi trường ngoài trời nhưng không phù hợp với nhiều loại dầu khoáng.
Không phân biệt làm kín tĩnh và động
Một size O-ring có thể dùng tạm trong vị trí tĩnh nhưng lại không phù hợp ở vị trí động. Làm kín động cần xem thêm độ ma sát, bề mặt trượt, tốc độ chuyển động, áp suất, nhiệt độ và khả năng bôi trơn.
Bỏ qua hiện tượng đùn khe
Khi áp suất cao hoặc khe hở lớn, O-ring có thể bị đùn vào khe hở rồi bị cắt mép. Nếu chỉ thay O-ring mới mà không xử lý nguyên nhân, lỗi rò rỉ sẽ lặp lại. Trường hợp này có thể cần kiểm tra lại rãnh hoặc dùng thêm backup ring / vòng chống đùn.
8. Hướng dẫn chọn O-ring đúng cho máy móc
Để chọn đúng O-ring, Sealtech Vietnam khuyến nghị khách hàng không chỉ cung cấp một kích thước đơn lẻ. Càng có nhiều thông tin kỹ thuật, khả năng chọn đúng càng cao, đặc biệt với máy móc nhập khẩu, thiết bị thủy lực, van công nghiệp, bơm hoặc hệ thống làm việc liên tục.
Thông tin nên cung cấp khi cần tư vấn O-ring
| Thông tin cần cung cấp | Ý nghĩa kỹ thuật |
|---|---|
| Kích thước O-ring cũ | Giúp xác định ID, CS và đối chiếu hệ mét hoặc hệ inch |
| Mã tiêu chuẩn nếu có | Ví dụ AS568, DIN, JIS, ISO hoặc mã trên bản vẽ máy |
| Kích thước rãnh lắp | Giúp kiểm tra độ ép và khả năng thay thế tương đương |
| Môi chất làm việc | Dầu, nước, khí nén, hơi nóng, hóa chất sẽ cần vật liệu khác nhau |
| Áp suất và nhiệt độ | Đánh giá nguy cơ rò rỉ, đùn khe, lão hóa hoặc chai cứng |
| Vị trí lắp | Làm kín tĩnh, động, trục quay, piston, ty xi lanh hoặc mặt bích |
Gợi ý chọn vật liệu O-ring theo môi trường
| Vật liệu | Ứng dụng thường gặp | Lưu ý khi chọn |
|---|---|---|
| NBR | Dầu thủy lực, dầu khoáng, khí nén, máy móc công nghiệp | Phổ biến, dễ dùng, giá hợp lý nhưng không phù hợp với nhiệt quá cao hoặc ozone mạnh |
| FKM / Viton | Dầu nóng, nhiên liệu, hóa chất, môi trường nhiệt cao hơn NBR | Chịu nhiệt và hóa chất tốt, chi phí cao hơn NBR |
| EPDM | Nước nóng, hơi nước, môi trường ngoài trời, một số hóa chất | Không phù hợp với dầu khoáng và nhiều loại dầu gốc petroleum |
| Silicone | Nhiệt độ thấp, một số ứng dụng thực phẩm, thiết bị cần độ mềm tốt | Đàn hồi tốt nhưng khả năng chịu mài mòn và xé thường không cao |
| PU | Thủy lực, vị trí cần chịu mài mòn tốt | Chịu mài mòn tốt, cần kiểm tra tương thích môi chất và nhiệt độ |
9. Danh mục và sản phẩm liên quan tại Sealtech Vietnam
Để chọn đúng O-ring theo hệ mét, hệ inch, vật liệu và điều kiện làm việc, quý khách có thể tham khảo thêm các danh mục sản phẩm liên quan trên website Sealtech Vietnam:
10. Câu hỏi thường gặp về O-ring hệ mét và hệ inch
O-ring hệ mét và hệ inch có giống nhau không?
Không hoàn toàn giống nhau. Hai loại này có thể giống về hình dạng nhưng khác về đơn vị đo, tiêu chuẩn kích thước, dung sai và cách thiết kế rãnh lắp. Vì vậy cần kiểm tra kỹ trước khi thay thế.
Có thể thay O-ring hệ mét bằng O-ring hệ inch không?
Có thể thay trong một số trường hợp nếu kích thước sau quy đổi gần tương đương, rãnh lắp phù hợp, độ ép đạt yêu cầu, vật liệu đúng môi trường và điều kiện làm việc không quá khắt khe. Với hệ thống quan trọng, nên chọn đúng tiêu chuẩn ban đầu.
Vì sao O-ring hệ inch đổi sang mm thường ra số lẻ?
Vì kích thước gốc của O-ring hệ inch được xây dựng theo đơn vị inch. Khi quy đổi sang milimet, kích thước thường không tròn, ví dụ đường kính sợi có thể là 1.78 mm, 2.62 mm, 3.53 mm hoặc 5.33 mm.
Khi thay O-ring, nên ưu tiên đo thông số nào?
Nên đo đường kính trong ID và đường kính sợi CS. Nếu có thể, nên đo thêm rãnh lắp, chiều sâu rãnh, chiều rộng rãnh và kiểm tra điều kiện làm việc như áp suất, nhiệt độ, môi chất.
O-ring hệ mét 20 x 3 mm có thay được bằng O-ring hệ inch gần giống không?
Không nên kết luận ngay. Nếu O-ring hệ inch có ID gần 20 mm nhưng CS lớn hơn nhiều, ví dụ khoảng 3.53 mm, rãnh lắp có thể không phù hợp. Cần kiểm tra độ ép và khe hở trước khi dùng.
Làm sao biết máy đang dùng O-ring hệ mét hay hệ inch?
Có thể kiểm tra theo bản vẽ kỹ thuật, catalogue máy, mã O-ring cũ, tiêu chuẩn thiết bị hoặc đo kích thước thực tế. Nếu kích thước đo ra nhiều số lẻ gần với bảng AS568, khả năng cao là O-ring hệ inch.
11. Kết luận: Không nên thay O-ring hệ mét và hệ inch theo cảm tính
O-ring hệ mét và hệ inch đều là chi tiết làm kín quan trọng trong máy móc công nghiệp. Tuy nhiên, hai hệ kích thước này không nên được xem là thay thế trực tiếp cho nhau trong mọi trường hợp. Sự chênh lệch nhỏ ở đường kính trong, đường kính sợi hoặc rãnh lắp có thể ảnh hưởng lớn đến khả năng làm kín, tuổi thọ và độ ổn định của thiết bị.
Với các ứng dụng đơn giản, áp suất thấp và làm kín tĩnh, có thể cân nhắc chọn size gần tương đương nếu đã kiểm tra kỹ. Nhưng với hệ thống thủy lực, khí nén, van công nghiệp, bơm, thiết bị dầu khí hoặc cụm làm kín quan trọng, giải pháp an toàn nhất là xác định đúng tiêu chuẩn ban đầu và chọn đúng kích thước, đúng vật liệu, đúng độ cứng.
Sealtech Vietnam khuyến nghị khách hàng khi cần thay O-ring nên cung cấp hình ảnh, kích thước đo thực tế, môi chất, nhiệt độ, áp suất và vị trí lắp. Việc này giúp lựa chọn đúng O-ring hệ mét hoặc hệ inch, hạn chế rò rỉ, giảm dừng máy và tăng độ tin cậy cho hệ thống làm kín.
