Manhole Gasket DIN 83403-A - Gioăng nắp bồn, gioăng cửa người chui, gioăng manway cho tank công nghiệp
Manhole gasket là gioăng làm kín dùng cho nắp manhole, cửa người chui, manway cover, nắp bồn, tank, bồn chứa, bồn áp lực, bồn inox, thiết bị thực phẩm, hóa chất, dược phẩm, nước sạch, dầu khí và các hệ thống công nghiệp. Sản phẩm giúp ngăn rò rỉ chất lỏng, hơi, khí, mùi, hóa chất hoặc áp suất tại vị trí nắp mở kiểm tra.
Sealtech Vietnam cung cấp và gia công gioăng manhole theo mẫu, bản vẽ, kích thước thực tế hoặc theo tiêu chuẩn DIN 83403-A cho dạng oval manhole gasket. Vật liệu phổ biến gồm EPDM, NBR, FKM/Viton, Silicone, PTFE, Expanded PTFE, graphite, non-asbestos và cao su kỹ thuật.

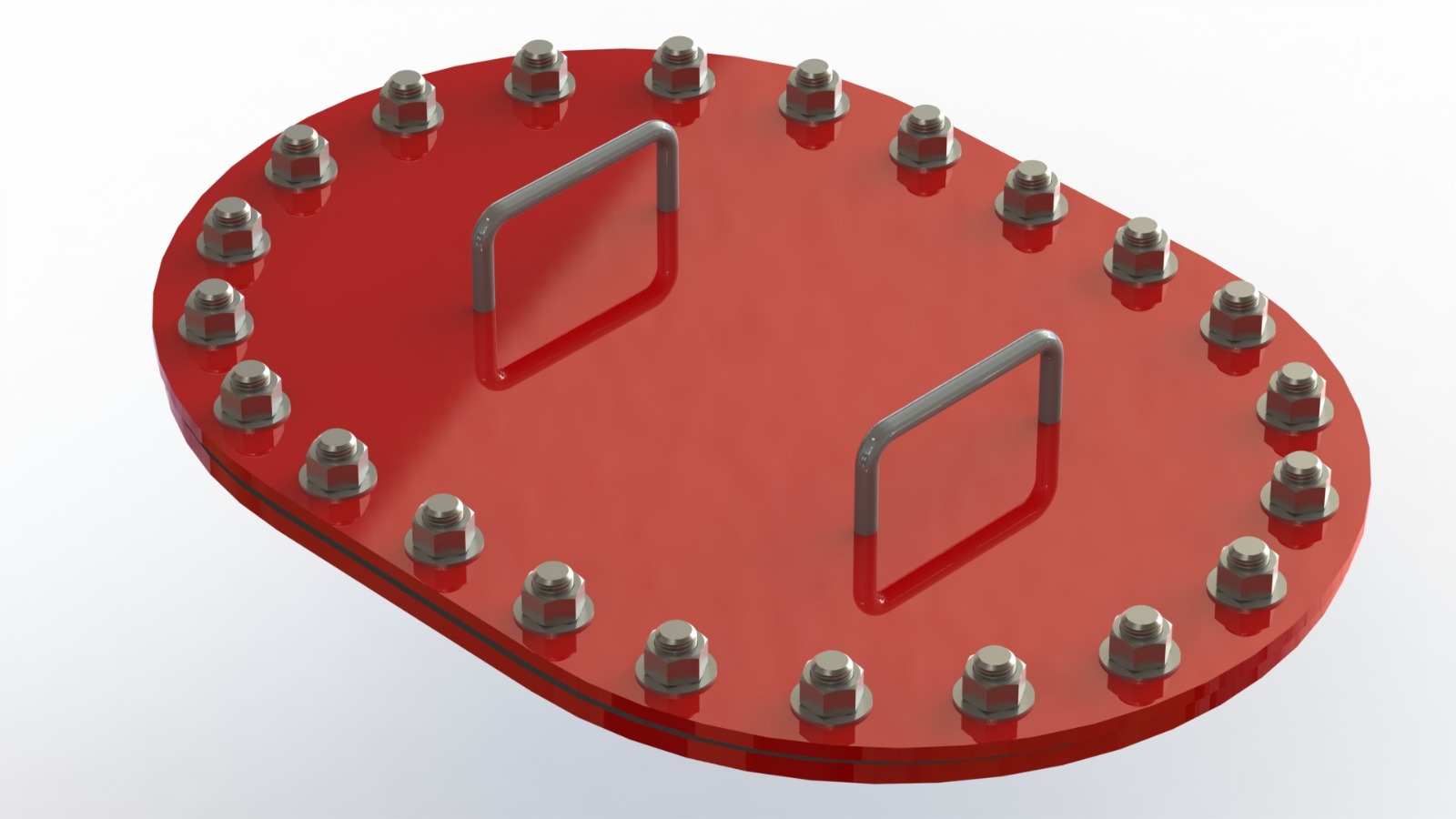

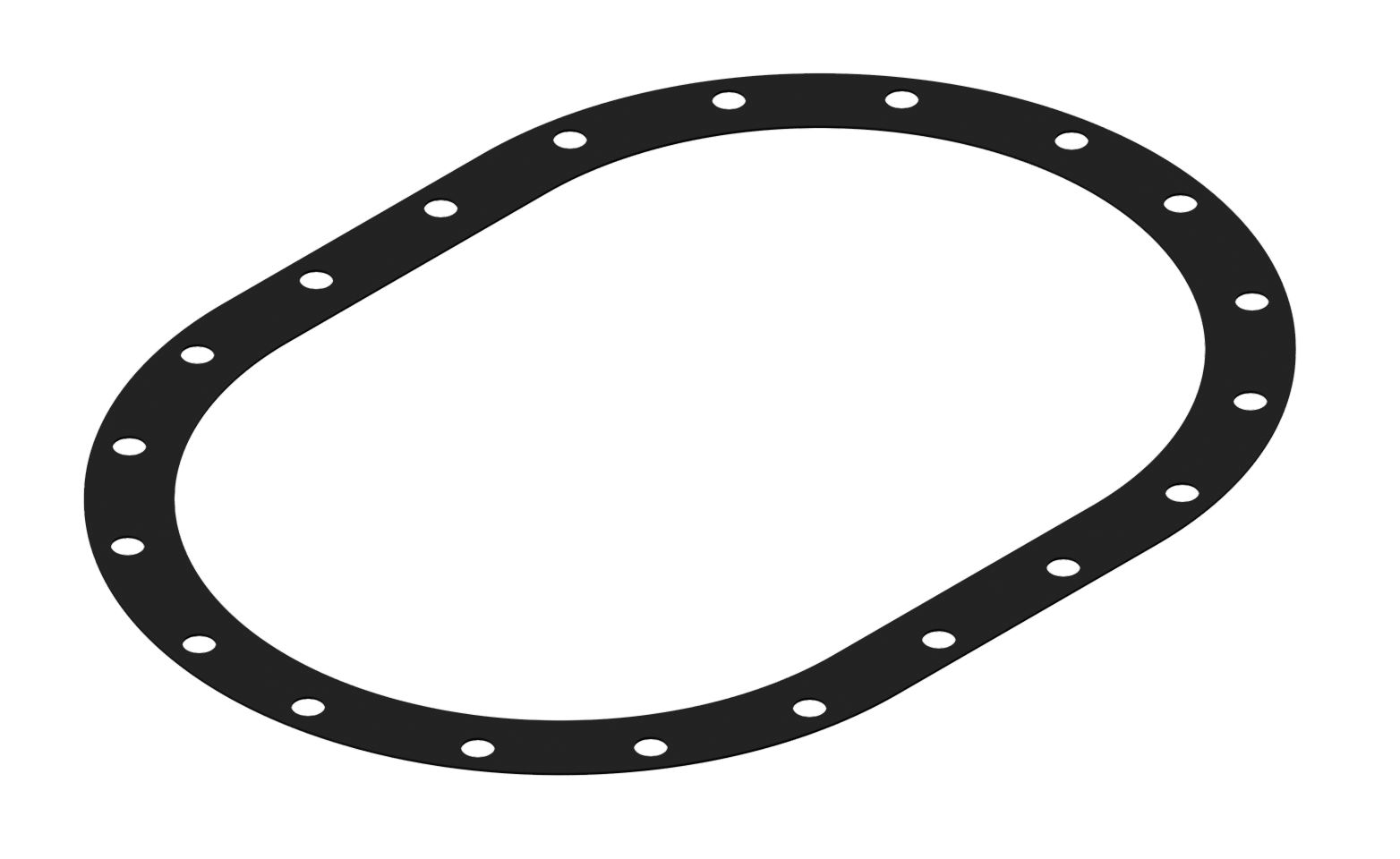

1. Hình ảnh Manhole Gasket
2. Manhole Gasket là gì?
Manhole gasket, còn gọi là gioăng nắp bồn, gioăng cửa người chui, manway gasket, hatch gasket hoặc tank cover gasket, là chi tiết làm kín đặt giữa nắp manhole và thân bồn. Khi siết nắp bằng bulong, kẹp khóa, bản lề hoặc cơ cấu clamp, gioăng bị nén lại để tạo lực kín, ngăn môi chất rò rỉ ra ngoài.
Khác với gioăng mặt bích thông thường, gioăng manhole thường có hình dạng đặc thù theo từng loại nắp: tròn, oval, elip, chữ nhật bo góc, dạng profile cao su đặc biệt, gioăng có gờ hoặc gioăng có lỗ bulong. Với thiết bị nhập khẩu, bồn inox, bồn hóa chất, bồn thực phẩm hoặc customised seals, kích thước có thể không theo tiêu chuẩn phổ thông nên cần gia công theo mẫu cũ hoặc bản vẽ.
Kinh nghiệm kỹ thuật: khi thay manhole gasket, không nên chỉ đo chiều dài bên ngoài. Cần kiểm tra hình dạng mặt cắt, độ dày, chiều rộng, đường kính trong/ngoài, lỗ bulong, bề mặt nắp, lực siết và vật liệu phù hợp với môi chất.
3. Tiêu chuẩn DIN 83403-A cho Manhole Gasket
DIN 83403-A là một nhóm tiêu chuẩn thường gặp với gioăng cao su manhole dạng oval dùng cho nắp manhole, hatch cover, cửa người chui và các hệ thống cần gioăng nắp oval. Trong thực tế, khi khách hàng nói “manhole gasket DIN 83403-A”, cần hiểu đây thường là gioăng oval có kích thước và kiểu lắp theo nhóm nắp tiêu chuẩn, không phải gioăng tròn hay gioăng mặt bích thông thường.
| Hạng mục | Thông tin tham khảo | Lưu ý khi đặt hàng |
|---|---|---|
| Tên gọi phổ biến | DIN 83403-A manhole gasket, oval rubber seal, manway gasket, hatch gasket | Nên gửi hình nắp hoặc bản vẽ để xác nhận đúng kiểu A |
| Dạng gioăng | Oval / elip / cửa người chui | Không thay thế trực tiếp bằng gioăng tròn nếu mặt nắp khác hình dạng |
| Kích thước thường gặp | Seal A 400×600, ngoài khoảng 520×720 mm theo một số hệ nắp oval | Phải đo lại thực tế vì nắp có thể khác đời, khác hãng |
| Vật liệu phổ biến | NBR/Nitrile, rubber 65±5 Shore A, EPDM, FKM hoặc vật liệu theo môi chất | Không chọn vật liệu chỉ theo tiêu chuẩn; phải chọn theo môi chất |
| Ứng dụng | Manhole cover, tank hatch, cửa người chui, nắp kiểm tra, bồn công nghiệp | Cần kiểm tra áp suất, nhiệt độ, lực siết, môi trường ngoài trời/nước biển/dầu |
Lưu ý quan trọng: DIN 83403-A giúp định hướng kiểu gioăng và dạng lắp, nhưng khi sản xuất hoặc thay thế tại Việt Nam vẫn cần kiểm tra kích thước thực tế của nắp, rãnh lắp, số lỗ, đường kính lỗ, độ dày gioăng và vật liệu. Nếu nắp đã sửa chữa hoặc gia công lại, kích thước có thể khác tiêu chuẩn ban đầu.
4. Phân loại Manhole Gasket Sealtech Vietnam cung cấp
Gioăng manhole DIN 83403-A
Dạng gioăng oval dùng cho cửa người chui, nắp hatch, tank cover và các thiết bị cần gioăng theo tiêu chuẩn. Có thể gia công bằng NBR, EPDM, FKM hoặc vật liệu theo yêu cầu.
Gioăng manhole tròn
Dùng cho nắp bồn tròn, bồn chứa nước, bồn inox, bồn hóa chất, bồn khuấy, tank áp lực thấp hoặc nắp kiểm tra dạng tròn.
Gioăng manhole oval / elip
Phù hợp nắp cửa người chui dạng oval, nắp bồn thực phẩm, dược phẩm, bồn lên men, bồn sữa, tank CIP/SIP.
Gioăng chữ nhật bo góc
Dùng cho nắp cửa kiểm tra, hầm chứa, thiết bị xử lý nước, bồn công nghiệp và các vị trí cần gioăng theo hình dạng riêng.
Gioăng cao su đặc
Gia công từ EPDM, NBR, FKM, Silicone hoặc cao su kỹ thuật theo môi trường làm việc.
Gioăng bọc PTFE
Gioăng lõi cao su bọc PTFE gasket, phù hợp môi trường hóa chất, thực phẩm, dược phẩm hoặc yêu cầu bề mặt sạch.
5. Vật liệu thường dùng cho gioăng manhole
| Vật liệu | Ưu điểm | Ứng dụng phù hợp | Lưu ý |
|---|---|---|---|
| EPDM | Chịu nước, hơi nước, ozone, thời tiết tốt | Bồn nước, nước nóng, ngoài trời, tank vệ sinh | Không phù hợp dầu khoáng |
| NBR | Chịu dầu, mỡ, nhiên liệu nhẹ | Bồn dầu, thiết bị cơ khí, manhole DIN 83403-A dùng dầu | Không mạnh với ozone và thời tiết lâu dài |
| FKM / Viton | Chịu dầu nóng, hóa chất, nhiệt tốt | Bồn hóa chất, dung môi, dầu nóng | Chi phí cao hơn NBR/EPDM |
| Silicone | Mềm, chịu nhiệt, phù hợp môi trường sạch | Thực phẩm, dược phẩm, bồn inox, tank vệ sinh | Chịu xé và mài mòn kém hơn cao su cứng |
| PTFE | Chịu hóa chất, không bám dính, sạch | Hóa chất, thực phẩm, dược phẩm, dung môi | Đàn hồi thấp, cần lực nén phù hợp |
| Expanded PTFE | Mềm hơn PTFE đặc, bù bề mặt tốt | Nắp bồn hóa chất, mặt nắp không hoàn hảo | Cần chọn đúng độ dày và lực siết |
| Graphite / Non-asbestos | Chịu nhiệt, chịu áp, dùng công nghiệp nặng | Hơi, nhiệt, lò, bồn áp lực, thiết bị công nghiệp | Cần kiểm tra áp suất, nhiệt độ và mặt nắp |
6. Thông số kỹ thuật cần kiểm tra
Kích thước hình học
- Đường kính trong, đường kính ngoài nếu là gioăng tròn.
- Chiều dài trục lớn, trục nhỏ nếu là gioăng oval DIN 83403-A.
- Kích thước ngoài, kích thước trong, bán kính góc nếu là gioăng chữ nhật bo góc.
- Chiều rộng bản gioăng và độ dày gioăng.
- Vị trí lỗ bulong, số lỗ, đường kính lỗ nếu có.
- Mặt cắt gioăng: flat gasket, profile gasket, gioăng có gờ, gioăng bọc PTFE.
Điều kiện làm việc
- Môi chất: nước, dầu, hóa chất, hơi, dung môi, thực phẩm.
- Nhiệt độ làm việc liên tục và nhiệt độ vệ sinh CIP/SIP nếu có.
- Áp suất trong bồn hoặc áp suất chân không.
- Kiểu siết nắp: bulong, kẹp nhanh, bản lề, clamp.
- Yêu cầu tiêu chuẩn vệ sinh, màu sắc, độ cứng, chứng chỉ vật liệu.
- Môi trường ngoài trời, nước biển, UV, ozone hoặc dầu nóng.
7. Ứng dụng thực tế của Manhole Gasket
Bồn inox thực phẩm
Dùng cho bồn sữa, bồn nước giải khát, bồn lên men, tank phối trộn, thiết bị chế biến thực phẩm, thường dùng silicone gasket, EPDM hoặc PTFE.
Bồn hóa chất
PTFE gasket, FKM hoặc EPDM được chọn theo axit, kiềm, dung môi, nồng độ và nhiệt độ.
Bồn nước và xử lý nước
EPDM thường dùng cho nước sạch, nước nóng, nước thải, hệ thống ngoài trời và nắp kiểm tra.
Bồn dầu và thiết bị cơ khí
NBR hoặc FKM phù hợp các ứng dụng có dầu, mỡ, nhiên liệu, dầu thủy lực hoặc dầu bôi trơn.
Bồn áp lực và chân không
Cần kiểm tra lực siết, biến dạng gioăng, khe hở nắp và khả năng giữ kín áp suất hoặc chân không.
Thiết bị hàng hải, hatch cover
Gioăng DIN 83403-A, gioăng oval, hatch gasket hoặc manway gasket dùng cho nắp kiểm tra, cửa người chui và thiết bị cần độ kín ổn định.
8. Cách chọn đúng gioăng manhole
| Bước | Việc cần làm | Lý do |
|---|---|---|
| 1 | Xác định hình dạng nắp: tròn, oval, elip, chữ nhật bo góc hoặc DIN 83403-A | Mỗi dạng cần cách đo và gia công khác nhau |
| 2 | Đo kích thước rãnh hoặc đo mẫu gioăng cũ còn nguyên | Mẫu cũ có thể đã giãn, xẹp hoặc biến dạng |
| 3 | Xác định môi chất, nhiệt độ, áp suất | Quyết định vật liệu EPDM, NBR, FKM, Silicone, PTFE |
| 4 | Kiểm tra kiểu siết nắp và lực nén gioăng | Gioăng quá cứng hoặc quá mềm đều có thể rò rỉ |
| 5 | Gửi hình ảnh nắp bồn và vị trí lắp cho Sealtech Vietnam | Giúp kiểm tra biên dạng, rãnh, bề mặt và phương án gia công |
Không nên chọn chỉ theo vật liệu cũ: nếu bồn đã thay đổi môi chất, nhiệt độ, phương pháp vệ sinh hoặc áp suất, cần kiểm tra lại vật liệu để tránh trương nở, chai cứng, nứt hoặc rò rỉ.
9. Cấu trúc đặt hàng Manhole Gasket
Khi gửi yêu cầu báo giá manhole gasket, nên ghi rõ theo cấu trúc sau để tránh nhầm kích thước và vật liệu:
| Nội dung cần ghi | Ví dụ | Ghi chú |
|---|---|---|
| Tên sản phẩm | Manhole Gasket / Gioăng nắp bồn | Ghi rõ dùng cho bồn, tank, hatch cover hoặc thiết bị nào |
| Tiêu chuẩn / hình dạng | DIN 83403-A, oval, tròn, chữ nhật bo góc | Nên gửi hình nắp bồn hoặc bản vẽ |
| Kích thước | ID × OD × T, L × W × T, 400×600 / 520×720 | T là chiều dày gioăng; cần ghi rõ kích thước trong/ngoài |
| Vật liệu | EPDM 70A, NBR 65±5 Shore A, FKM, Silicone, PTFE | Chọn theo môi chất và nhiệt độ |
| Môi trường làm việc | Nước nóng 80°C, hóa chất, dầu, thực phẩm, nước biển | Giúp kiểm tra tương thích vật liệu |
| Số lượng | 5 cái, 10 cái, 20 cái | Dùng để báo giá và tối ưu sản xuất |
Ví dụ đặt hàng: Manhole gasket DIN 83403-A, dạng oval, vật liệu NBR 65±5 Shore A, kích thước theo mẫu cũ, dùng cho nắp cửa người chui của bồn công nghiệp, số lượng 10 cái. Gửi kèm hình nắp bồn, số lỗ, kích thước lỗ và mẫu gioăng cũ để Sealtech Vietnam kiểm tra biên dạng.
10. Lỗi thường gặp khi sử dụng gioăng nắp bồn
Rò rỉ sau khi thay gioăng
Nguyên nhân thường do đo sai kích thước, gioăng quá cứng, lực siết không đều hoặc mặt nắp bị cong vênh.
Gioăng bị trương nở
Do chọn sai vật liệu với dầu, hóa chất, dung môi hoặc nhiệt độ làm việc.
Gioăng bị nứt, chai cứng
Thường do nhiệt, ozone, hóa chất, vệ sinh CIP/SIP hoặc lão hóa vật liệu.
Gioăng bị ép xẹp quá mức
Do vật liệu quá mềm, lực siết quá lớn hoặc rãnh lắp không có giới hạn nén.
Gioăng bị bật khỏi rãnh
Do sai biên dạng, sai độ dày, áp suất thay đổi hoặc nắp bồn không giữ gioăng ổn định.
Nhầm DIN 83403-A với gioăng thường
Gioăng DIN 83403-A dạng oval không nên thay bằng gioăng cắt tay không đúng bản rộng, lỗ bulong hoặc độ cứng.
11. Sản phẩm và danh mục liên quan
Tags: manhole gasket, DIN 83403-A, gioăng nắp bồn, gioăng cửa người chui, gioăng manway, tank gasket, gioăng oval manhole, gioăng EPDM, gioăng PTFE
12. Câu hỏi thường gặp về Manhole Gasket DIN 83403-A
Manhole gasket dùng để làm gì?
Manhole gasket dùng để làm kín giữa nắp manhole và thân bồn, giúp ngăn rò rỉ chất lỏng, hơi, khí, mùi hoặc hóa chất tại cửa người chui/nắp kiểm tra.
DIN 83403-A là gì trong gioăng manhole?
DIN 83403-A thường được dùng để chỉ nhóm gioăng oval cho manhole/hatch cover. Khi đặt hàng cần xác nhận lại kích thước trong, kích thước ngoài, độ dày, vật liệu và số lỗ nếu có.
Nên chọn EPDM hay NBR cho gioăng nắp bồn?
EPDM phù hợp nước, hơi nước, ngoài trời và nhiều ứng dụng vệ sinh; NBR phù hợp dầu, mỡ và môi trường có dầu khoáng. Không nên dùng EPDM cho dầu khoáng.
Gioăng manhole dùng cho thực phẩm nên chọn vật liệu gì?
Thường cân nhắc Silicone, EPDM phù hợp tiêu chuẩn, PTFE hoặc gioăng bọc PTFE tùy môi chất, nhiệt độ vệ sinh và yêu cầu chứng chỉ.
Có gia công theo mẫu cũ được không?
Có. Sealtech Vietnam có thể gia công theo mẫu cũ, bản vẽ hoặc kích thước rãnh lắp. Nếu mẫu cũ đã biến dạng, nên gửi thêm hình nắp bồn và thông số rãnh.
Vì sao thay gioăng mới vẫn bị rò?
Nguyên nhân có thể do sai vật liệu, sai độ dày, lực siết không đều, mặt nắp cong vênh, rãnh lắp mòn hoặc gioăng không đúng biên dạng.
Cần tư vấn chọn Manhole Gasket DIN 83403-A?
Gửi model bồn, hình ảnh nắp manhole, kích thước rãnh lắp, vật liệu mong muốn, môi chất, nhiệt độ, áp suất và mẫu gioăng cũ nếu có. Sealtech Vietnam hỗ trợ kiểm tra nhanh để hạn chế sai kích thước, sai vật liệu và giảm rủi ro rò rỉ khi vận hành.
