FESTO DNC-63-PPVA 369198 – Bộ Phớt Xi Lanh Khí Nén DNC-63 Piston 63mm

Festo DNC-63-PPVA 369198 là bộ phớt thay thế (seal kit / set of wearing parts) chính hãng hoặc tương thích, được thiết kế dành riêng cho dòng xi lanh khí nén DNC, DNC-63-PPVA có đường kính piston 63 mm. Đây là cỡ xi lanh phổ biến trong các hệ thống tự động hóa tải trọng trung bình, máy ép nhựa cỡ vừa, máy dập, máy đóng gói công nghiệp và các thiết bị yêu cầu lực đẩy lớn.

Sealtech Vietnam cung cấp bộ phớt xi lanh Festo DNC-63-PPVA (mã 369198) dùng để sửa chữa, phục hồi và bảo trì xi lanh khí nén, giúp kéo dài tuổi thọ thiết bị, tiết kiệm chi phí thay mới toàn bộ xi lanh. Bộ phớt này thay thế trực tiếp cho các mã cũ như 162614, 162615.

1. Festo DNC-63-PPVA 369198 là gì? – Xi lanh dòng DNC cỡ 63mm

Festo DNC-63 là dòng xi lanh khí nén tác động kép, được thiết kế theo tiêu chuẩn ISO 15552 (thay thế cho ISO 6431, VDMA 24562). Dòng DNC là tiền thân của dòng DSBC, vẫn còn rất phổ biến trong các nhà máy sản xuất do độ bền cao, kết cấu vững chắc. DNC-63 có thân xi lanh bằng nhôm định hình, tích hợp rãnh gắn cảm biến từ.

Ký hiệu PPVA chỉ kiểu giảm chấn khí nén có thể điều chỉnh ở hai đầu hành trình (Pneumatic cushioning adjustable both ends). Mã 369198 là mã bộ phớt thay thế do Festo chỉ định cho cỡ 63mm. Bộ phớt này thay thế cho các bộ phớt cũ hơn như 162614, 162615.

Điểm đặc biệt của DNC-63: Đây là cỡ xi lanh có lực đẩy ≈187 kg ở 6 bar, rất phù hợp cho các ứng dụng cần lực đẩy mạnh như máy ép, máy dập, máy đóng gói tải nặng. DNC-63 dùng ty 20mm – kích thước ty lớn hơn so với các dòng xi lanh 63mm khác.

2. Cấu tạo bộ phớt xi lanh Festo DNC-63-PPVA 369198

3. Thông số kỹ thuật tham khảo – Festo DNC-63-PPVA 369198

4. Bảng gợi ý kiểm tra kích thước khi đặt phớt DNC-63-PPVA

5. Vật liệu phớt phù hợp cho Festo DNC-63-PPVA 369198

6. Dấu hiệu cần thay bộ phớt Festo DNC-63-PPVA 369198

• Xi lanh bị xì khí ở đầu ty hoặc thân xi lanh (nghe thấy tiếng rít liên tục, đặc biệt khi tải)
• Lực đẩy hoặc lực kéo yếu hơn bình thường – máy ép không đủ lực, sản phẩm bị lỗi
• Xi lanh chạy giật, không đều, đặc biệt ở hành trình về khi có tải
• Cuối hành trình va đập mạnh, giảm chấn PPVA không còn tác dụng, gây ồn và rung
• Ty piston có dầu bẩn, bụi ướt hoặc vết kéo xước bất thường
• Xi lanh tự tụt khi ngừng cấp khí (mất áp giữ tải) – nguy hiểm với máy ép
• Phớt cũ tháo ra bị chai cứng, nứt, mòn mép hoặc biến dạng do áp suất cao

7. Ưu điểm khi thay bộ phớt thay vì thay nguyên xi lanh DNC-63

Với xi lanh Festo DNC-63 mới có giá từ 2.5-4.5 triệu đồng tùy hành trình, bộ phớt (mã 369198) chỉ bằng 10-15% giá xi lanh mới. Nếu thân xi lanh, ty piston, piston và nắp vẫn còn tốt, việc thay phớt giúp phục hồi khả năng làm kín, giữ áp và vận hành ổn định mà không cần thay toàn bộ xi lanh.

• Tiết kiệm 85-90% chi phí bảo trì so với mua xi lanh mới
• Giảm thời gian dừng máy từ vài ngày xuống còn 30-60 phút
• Giữ nguyên kích thước lắp đặt, không cần cải tạo gá lắp
• Phục hồi 95-100% lực đẩy 187kg và lực kéo của xi lanh
• Chủ động bảo trì định kỳ cho dây chuyền sản xuất, tránh dừng máy đột xuất

8. Hướng dẫn lắp đặt bộ phớt Festo DNC-63-PPVA 369198

Khi thay bộ phớt, cần vệ sinh sạch toàn bộ xi lanh, kiểm tra lòng ống, ty piston, piston, rãnh phớt và nắp trước/sau. Với xi lanh dòng DNC, việc tháo lắp khá đơn giản nhờ thiết kế nắp liền thân. Lưu ý: xi lanh 63mm có tải trọng lớn, cần kiểm tra kỹ ty và lòng ống trước khi lắp phớt mới.

9. Ứng dụng nổi bật của bộ phớt Festo DNC-63-PPVA 369198

• Máy ép nhựa cỡ vừa – cơ cấu đóng mở khuôn, đẩy sản phẩm
• Máy dập thủy lực khí trợ lực – cấp lực dập bổ sung
• Máy đóng gói công nghiệp tải nặng – ép kín thùng carton lớn
• Hệ thống nâng hạ pallet trong kho tự động (tải trọng lên đến 150kg)
• Máy cắt bế công nghiệp – tạo lực cắt lớn
• Gá kẹp khí nén cho máy phay CNC cỡ lớn (kẹp phôi 80-120kg)
• Máy dập giày dép công nghiệp, máy ép da giày
• Dây chuyền sản xuất gạch men, ngói – cơ cấu ép và di chuyển

10. So sánh DNC-63 với các sản phẩm liên quan

11. Sản phẩm liên quan cùng nhóm

12. Khi nào nên dùng bộ phớt Festo DNC-63-PPVA 369198?

Nên dùng bộ phớt 369198 khi xi lanh DNC-63 còn nguyên kết cấu cơ khí (thân không thủng, ty không cong, piston không nứt) nhưng bị xì khí, yếu lực, chạy không đều hoặc giảm chấn kém. Đây là giải pháp phù hợp cho bảo trì định kỳ 2-3 năm/lần, sửa chữa nhanh và phục hồi hiệu suất xi lanh mà không cần thay mới toàn bộ cụm truyền động.

Với các nhà máy sử dụng nhiều xi lanh DNC-63 trong máy ép và máy dập, nên dự trữ sẵn bộ phớt 369198 để giảm thời gian chờ đợi khi hỏng hóc.

13. Sealtech Vietnam cung cấp bộ phớt Festo DNC-63-PPVA 369198

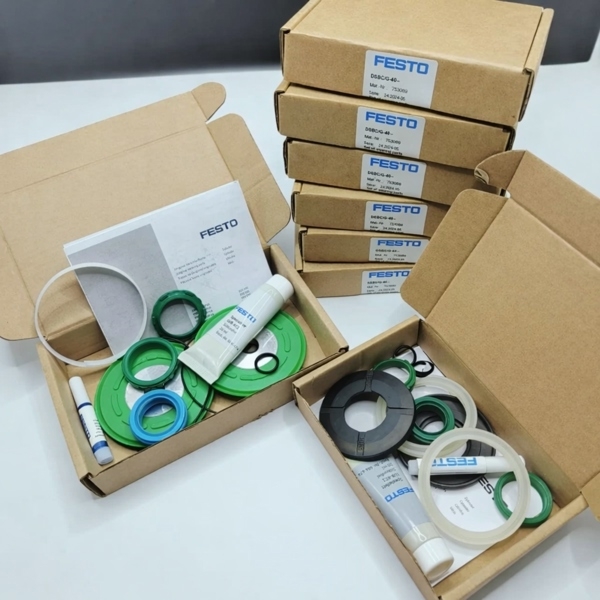

Sealtech Vietnam cung cấp bộ phớt xi lanh Festo DNC-63-PPVA – mã 369198 đầy đủ các chi tiết: phớt piston (NBR/PU), phớt ty (20mm), gạt bụi (môi đơn hoặc môi kép), O-ring nắp trước sau (60x3 hoặc 62x3), cushion seal. Chúng tôi có cả phớt chính hãng Festo và phớt tương thích chất lượng cao để đáp ứng nhu cầu và ngân sách của khách hàng.

Với kinh nghiệm trong lĩnh vực vật liệu làm kín, Sealtech Vietnam hỗ trợ khách hàng kiểm tra mẫu phớt cũ, tư vấn vật liệu phù hợp, gia công hoặc cung cấp phớt thay thế cho hệ thống khí nén, thủy lực và thiết bị công nghiệp.

14. Câu hỏi thường gặp về Festo DNC-63-PPVA 369198

Phân biệt DNC-63 và DNCB-63?

DNC-63 là dòng xi lanh theo tiêu chuẩn ISO 15552 đời cũ, vẫn còn rất phổ biến. DNCB-63 là dòng xi lanh cải tiến mới hơn, có cùng ty 20mm nhưng có thể khác về cấu tạo rãnh phớt. Không nên dùng phớt lẫn nhau nếu chưa kiểm tra.

Bộ phớt 369198 có phải hàng chính hãng Festo không?

369198 là mã chính hãng Festo. Sealtech Vietnam cung cấp cả hàng chính hãng Festo và hàng tương thích (quality replacement) chất lượng cao, giá tốt. Vui lòng yêu cầu rõ khi đặt hàng.

Bộ phớt này có thay được cho xi lanh DNC-63 có cảm biến từ không?

Có, bộ phớt không ảnh hưởng đến cảm biến từ. Tuy nhiên, khi tháo lắp cần cẩn thận để không va đập làm hỏng nam châm trên piston. Nếu nam châm bị mất từ tính, cần thay piston mới.

Thay phớt xong vẫn xì khí, do đâu?

Nguyên nhân: (1) Lắp ngược chiều phớt ty. (2) O-ring nắp sai kích thước. (3) Ty piston bị xước hoặc mòn. (4) Lắp thiếu gạt bụi hoặc gạt bụi hỏng. (5) Nắp xi lanh không được siết đều hoặc bị nứt. (6) Lòng ống xi lanh bị xước sâu do tải trọng lớn.

Bộ phớt này có thay thế được cho mã 162614 không?

Có, mã 369198 là mã thay thế trực tiếp cho 162614, 162615. Nếu bạn đang dùng các mã cũ này, có thể đặt 369198 mà không cần thay đổi gì.

Làm sao biết O-ring nắp của tôi là 60x3 hay 62x3?

Đo đường kính trong của O-ring cũ hoặc đo rãnh trên nắp xi lanh. Nếu đường kính rãnh 60mm → dùng O-ring 60x3. Nếu 62mm → dùng 62x3. Gửi ảnh O-ring cũ kèm thước đo qua Zalo để được kiểm tra.

15. Kết luận

Bộ phớt Festo DNC-63-PPVA 369198 là giải pháp tối ưu để phục hồi xi lanh khí nén DNC/DNC-63 piston 63mm theo tiêu chuẩn ISO 15552. Với lực đẩy 187kg, bộ phớt này đặc biệt phù hợp cho máy ép, máy dập và các ứng dụng tải nặng. Với vật liệu phớt phù hợp (NBR cho chi phí thấp, PU cho độ bền cao) và lắp đúng kỹ thuật, bộ phớt giúp xi lanh chống rò khí, giữ áp tốt, phục hồi lực đẩy/kéo và vận hành ổn định trong dây chuyền sản xuất.

Nếu cần kiểm tra mẫu phớt, thay thế bộ phớt 369198 hoặc cần tư vấn phớt cho xi lanh khí nén khác, khách hàng có thể liên hệ Sealtech Vietnam để được hỗ trợ kỹ thuật và báo giá phù hợp.
