CNAF Gasket là gì và tại sao không nên xem tất cả CNAF là giống nhau?

Trong thực tế mua vật tư, CNAF thường được gọi chung là “gioăng không amiăng” hoặc “tấm không amiăng”. Cách gọi này thuận tiện, nhưng chưa đủ để lựa chọn gasket.

Hai tấm đều được gọi là CNAF có thể khác nhau đáng kể về loại sợi gia cường, binder, tỷ trọng, khả năng nén, độ hồi phục, kháng dầu, khả năng chịu hơi và giới hạn nhiệt độ .

Do đó, CNAF nên được xem là một nhóm vật liệu, không phải một compound duy nhất.

Cấu tạo điển hình của CNAF Gasket

CNAF sheet thường được sản xuất bằng cách phối trộn sợi không amiăng, chất kết dính elastomer và các chất độn kỹ thuật , sau đó cán nén thành tấm.

Tùy formulation, nhà sản xuất có thể phát triển các grade ưu tiên cho:

• nước và utility service;
• dầu khoáng và dầu bôi trơn;
• nhiên liệu;
• khí công nghiệp;
• hơi nước ở điều kiện phù hợp;
• một số môi chất hóa học;
• hoặc ứng dụng đa dụng.

5 thông tin phải biết trước khi chọn CNAF Gasket

CNAF Gasket phù hợp với môi chất nào?

Không có một câu trả lời chung cho tất cả CNAF, vì khả năng tương thích phụ thuộc vào grade. Tuy nhiên, các cấp CNAF công nghiệp thường được phát triển cho những nhóm dịch vụ như:

Vì sao nhiệt độ tối đa không đủ để chọn CNAF?

Một lỗi phổ biến là tìm một con số “maximum temperature” trong datasheet rồi kết luận vật liệu có thể dùng ở mọi áp suất và mọi môi chất tại nhiệt độ đó.

Trong thực tế, khả năng của gasket là kết quả của tổ hợp nhiệt độ × áp suất × môi chất × thời gian × tải bulong .

Độ dày CNAF Gasket: dày hơn không đồng nghĩa kín hơn

Đây là một trong những vấn đề quan trọng nhất khi chọn gasket.

Nhiều người có xu hướng tăng độ dày khi mặt bích bị rò, nhưng gasket dày hơn không tự động tạo độ kín tốt hơn.

Ring Gasket hay Full Face Gasket?

Có thể sử dụng Công cụ tra kích thước Gasket RF / FF DIN – JIS – ANSI của Sealtech để đối chiếu trước khi gia công.

CNAF Gasket và ảnh hưởng của mặt bích

Một gasket tốt vẫn có thể rò rỉ nếu hệ mặt bích không tạo được ứng suất nén phù hợp.

Trước khi lắp, nên kiểm tra:

• độ phẳng của hai mặt flange;
• rỗ hoặc ăn mòn tại sealing surface;
• vết xước xuyên theo hướng ID → OD;
• độ đồng tâm giữa hai flange;
• tình trạng bulong và đai ốc;
• khả năng tạo bolt load đồng đều.

Lực siết bulong quan trọng hơn nhiều so với “cảm giác siết”

CNAF chỉ làm kín hiệu quả khi đạt được mức nén cần thiết và duy trì mức nén đó trong vận hành.

Nếu bulong siết quá nhẹ, gasket không đủ seating stress. Nếu siết không đều, một vùng có thể bị quá nén trong khi vùng khác chưa đủ tải.

Khi nào CNAF là lựa chọn hợp lý?

So sánh CNAF với một số vật liệu gasket khác

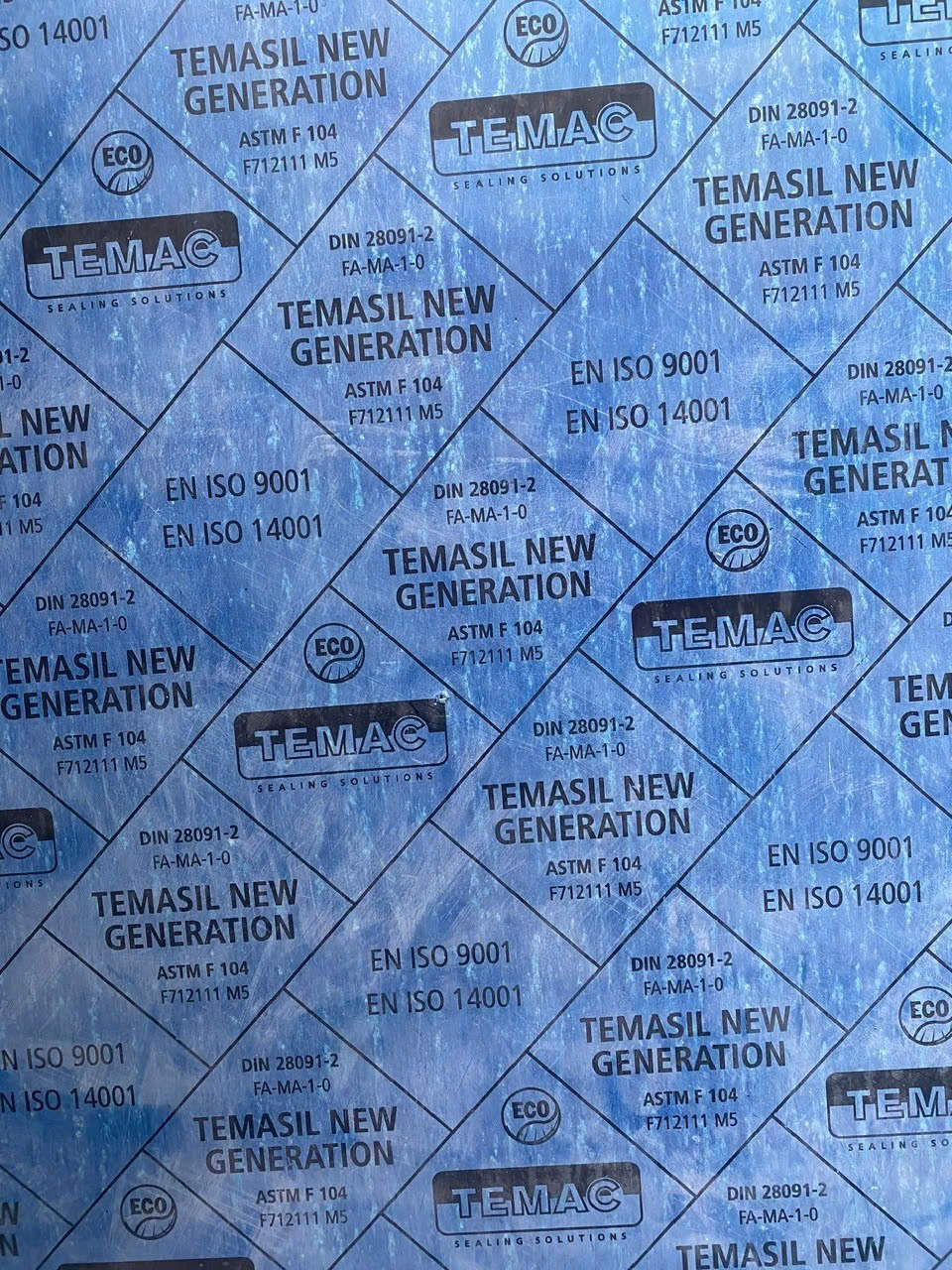

TEMASIL NG – ví dụ một grade thuộc nhóm gasket không amiăng

Từ “CNAF” đến một grade cụ thể

Khi đã xác định ứng dụng phù hợp với nhóm Compressed Non-Asbestos, bước tiếp theo là lựa chọn grade cụ thể thay vì chỉ đặt hàng bằng tên chung “tấm CNAF”.

Một sản phẩm có thể tham khảo là TEMASIL NG , thuộc nhóm tấm gasket không amiăng dùng cho các ứng dụng công nghiệp phù hợp.

TEMASIL NG có datasheet riêng về môi chất, nhiệt độ, áp suất, độ nén và độ hồi phục. Do đó, cách lựa chọn đúng là đối chiếu điều kiện máy với datasheet cụ thể , không áp một thông số chung cho tất cả CNAF.

Xem TEMASIL NG Compressed Non-Asbestos Fiber Gasket

Cách lập specification khi yêu cầu báo giá CNAF Gasket

Thay vì chỉ gửi: “Báo giá gioăng CNAF DN100”, nên cung cấp đủ:

5 lỗi lựa chọn CNAF thường làm gasket rò dù đúng kích thước

1. Chọn vật liệu chỉ dựa vào màu tấm

Màu sắc không phải specification kỹ thuật. Hai tấm cùng màu không có nghĩa cùng formulation hoặc cùng giới hạn vận hành.

2. Chỉ so sánh nhiệt độ tối đa

Peak temperature không thể thay thế việc kiểm tra tổ hợp P-T-fluid.

3. Dùng gasket quá dày

Gasket quá dày có thể tăng creep và giảm khả năng duy trì bolt load.

4. Chọn đúng CNAF nhưng sai chuẩn flange

DN100 PN16 không nên được mặc định có cùng gasket với DN100 ở mọi tiêu chuẩn khác.

5. Không kiểm tra bề mặt mặt bích

Rỗ, xước, cong vênh hoặc flange lệch có thể khiến gasket mới vẫn rò.

Checklist kiểm tra trước khi đưa CNAF Gasket vào vận hành

• Xác nhận grade vật liệu.
• Đối chiếu datasheet với môi chất.
• Kiểm tra nhiệt độ liên tục.
• Kiểm tra áp suất làm việc.
• Xác nhận đúng flange standard.
• Kiểm tra ID và OD.
• Kiểm tra độ dày gasket.
• Vệ sinh sealing surface.
• Kiểm tra bulong và đai ốc.
• Siết theo trình tự chéo.
• Theo dõi rò rỉ khi startup.

Tài liệu và công cụ liên quan

FAQ – CNAF Gasket

Kết luận: chọn CNAF theo application, không chọn chỉ theo tên vật liệu

CNAF Gasket là một trong những nhóm gasket phi kim loại quan trọng trong hệ thống công nghiệp nhờ khả năng gia công linh hoạt và có nhiều grade cho các duty khác nhau.

Tuy nhiên, để gasket làm việc ổn định, cần chuyển cách đặt hàng từ “cho tôi gioăng không amiăng” sang specification đầy đủ:

Khi các thông số này được xác định đúng, việc lựa chọn CNAF, TEMASIL NG hoặc một vật liệu gasket khác sẽ có cơ sở kỹ thuật rõ ràng hơn và giảm nguy cơ rò rỉ sau khi lắp.
