Sealtech Vietnam – Industrial Gasket Material
TEMASIL NG – Tấm gioăng không amiăng chịu nhiệt, chịu áp
TEMASIL NG là vật liệu tấm gioăng không amiăng dùng để gia công gioăng mặt bích, gioăng nắp bơm, gioăng van, gioăng đường ống và gasket theo bản vẽ . Theo dữ liệu kỹ thuật cung cấp, vật liệu phù hợp với nhiều môi chất công nghiệp như nước, hơi nước, khí, dầu, alcohol, nhiên liệu và các hóa chất cơ bản .
Non-Asbestos
10 MPa Max.
250°C Continuous
Steam 200°C
Peak 400°C
Gasket Sheet

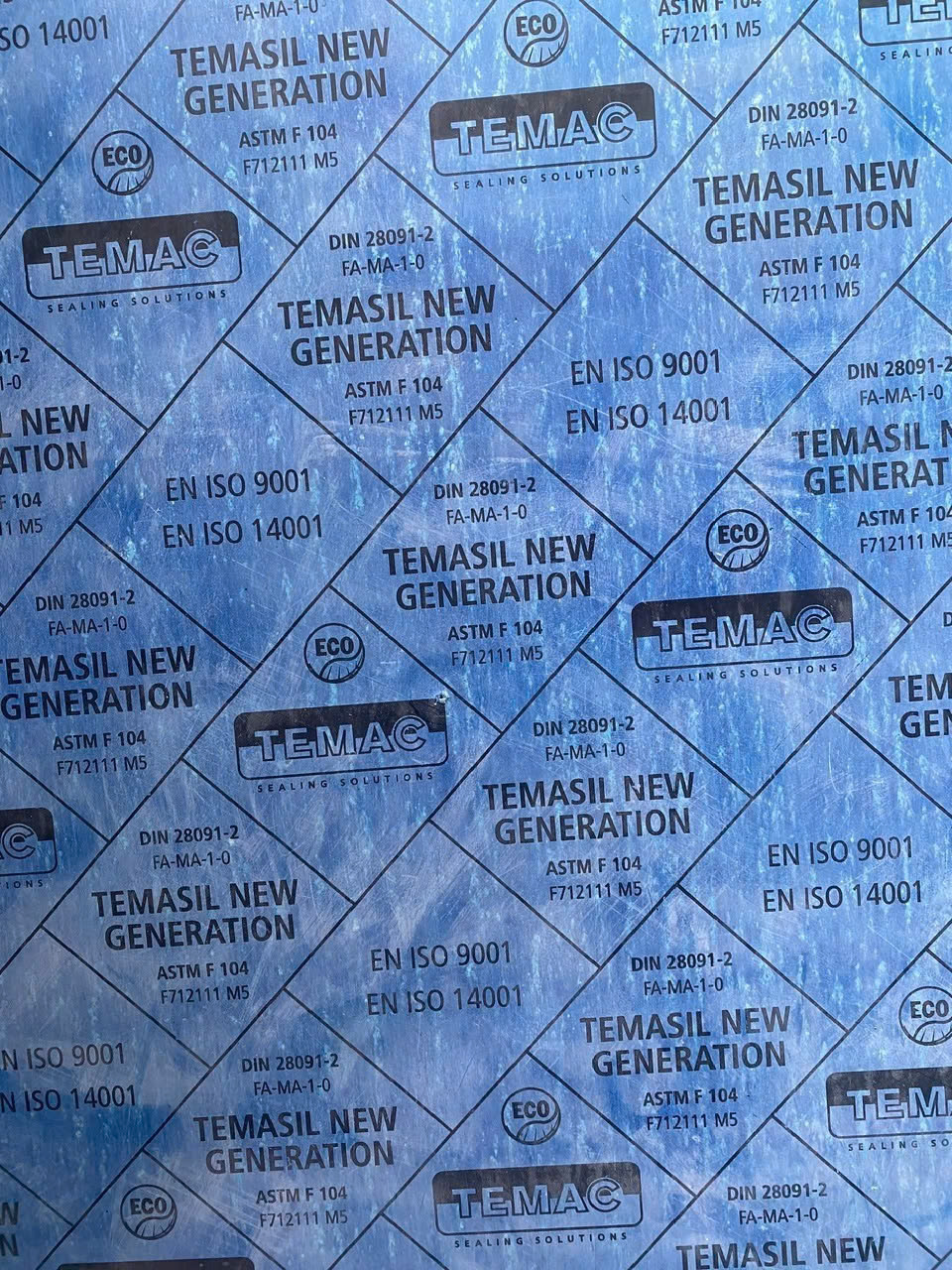

TEMASIL NG – tấm gioăng không amiăng dùng gia công gasket công nghiệp
Mô tả ngắn:
TEMASIL NG là
tấm gioăng không amiăng màu xanh,
được sử dụng để gia công gasket
cho hệ thống nước,
hơi nước,
khí,
dầu,
nhiên liệu
và một số môi chất công nghiệp.
Vật liệu có thể cắt theo
DIN, JIS, ANSI/ASME
hoặc theo bản vẽ riêng.
TEMASIL NG là gì?
TEMASIL NG thuộc nhóm Compressed Non-Asbestos Gasket Sheet – vật liệu gioăng nén không amiăng dạng tấm. Từ tấm nguyên liệu, gasket có thể được cắt thành nhiều hình dạng để lắp giữa hai bề mặt kim loại, nhằm hạn chế rò rỉ môi chất tại mối ghép.
So với gioăng cao su mềm thông thường, vật liệu dạng compressed fiber được sử dụng trong nhiều ứng dụng mặt bích công nghiệp có yêu cầu về nhiệt độ, áp suất và độ ổn định của mối ghép.
Không amiăng
Thuộc nhóm vật liệu
compressed non-asbestos gasket sheet.
Gia công linh hoạt
Có thể cắt thành
Ring Gasket,
Full Face Gasket
hoặc gasket theo bản vẽ.
Ứng dụng công nghiệp
Dùng cho đường ống,
van,
bơm,
mặt bích
và nhiều cụm thiết bị.
Thông số kỹ thuật TEMASIL NG
Các thông số dưới đây được giữ theo dữ liệu kỹ thuật trong nội dung sản phẩm được cung cấp.
| Hạng mục | Thông số TEMASIL NG |
|---|---|
| Tên sản phẩm | TEMASIL NG |
| Nhóm vật liệu | Compressed Non-Asbestos Gasket Sheet |
| Áp suất tối đa | 10 MPa |
| Nhiệt độ làm việc liên tục | 250°C |
| Nhiệt độ hơi nước | 200°C |
| Nhiệt độ đỉnh | 400°C |
| Môi chất ứng dụng | Nước, hơi nước, khí, dầu, alcohols, nhiên liệu và hóa chất cơ bản |
| Tỷ trọng | 1,7 – 2,0 g/cm³ |
| Độ nén | 5 – 15% |
| Độ hồi phục | 50% |
| Rò rỉ riêng | 0,06 mg/(s·m) |
| Màu sắc | Xanh blue, in thương hiệu một mặt |
| Chứng nhận ghi trong dữ liệu nguồn | DNV-GL, TZW, DVGW, BAM, TA Luft, WRAS, UA – Tesko |
Lưu ý quan trọng về giới hạn vận hành:
các giá trị
10 MPa,
250°C,
200°C hơi nước
và 400°C nhiệt độ đỉnh
không nên được hiểu là các điều kiện
có thể đạt đồng thời.
Khả năng làm việc thực tế của gasket
phụ thuộc vào
môi chất,
áp suất,
nhiệt độ,
độ dày,
thiết kế mặt bích,
ứng suất bulong
và thời gian vận hành
.
Ứng dụng của TEMASIL NG
Gioăng mặt bích đường ống
Gia công Ring Gasket hoặc Full Face Gasket
cho đường nước,
khí,
dầu
và các hệ thống công nghiệp phù hợp.
Hệ thống hơi nước
Có thể xem xét cho hệ thống hơi
trong phạm vi nhiệt độ,
áp suất
và điều kiện cho phép của vật liệu.
Van và bơm công nghiệp
Gia công gasket
cho nắp van,
nắp bơm,
housing
và các bề mặt ghép tĩnh.
Thiết bị trao đổi nhiệt
Có thể gia công gasket theo bản vẽ,
mẫu cũ
hoặc kích thước bề mặt làm kín.
Dầu và nhiên liệu
Dùng trong những ứng dụng dầu,
nhiên liệu
nằm trong phạm vi tương thích của vật liệu.
Gasket theo bản vẽ
Phù hợp gia công bằng CNC
thành nhiều hình dạng
không theo tiêu chuẩn mặt bích.
Đặc điểm nổi bật của TEMASIL NG
1. Vật liệu gioăng không amiăng
TEMASIL NG thuộc nhóm vật liệu không amiăng, phù hợp cho các ứng dụng đang thay thế gasket amiăng truyền thống.
2. Phạm vi môi chất tương đối rộng
Theo dữ liệu sản phẩm, TEMASIL NG có thể sử dụng với nước, hơi nước, khí, dầu, alcohol, nhiên liệu và một số hóa chất cơ bản.
3. Có khả năng làm việc ở nhiệt độ và áp suất công nghiệp
Dữ liệu kỹ thuật đưa ra áp suất tối đa 10 MPa, nhiệt độ liên tục 250°C và nhiệt độ đỉnh 400°C. Tuy nhiên, việc lựa chọn cần dựa trên tổ hợp điều kiện vận hành thực tế, không chỉ dựa trên một giá trị cực đại.
4. Dễ gia công thành nhiều dạng gasket
Tấm TEMASIL NG có thể được gia công thành Ring Gasket, Full Face Gasket, gioăng oval, gioăng nắp thiết bị hoặc gasket theo bản vẽ .
Gia công gasket TEMASIL NG theo tiêu chuẩn
Tùy loại mặt bích, TEMASIL NG có thể được cắt theo các kích thước tiêu chuẩn phổ biến hoặc theo bản vẽ riêng của thiết bị.
DIN / EN
Gia công Ring hoặc Full Face
theo DN và PN tương ứng.
JIS
Gia công gasket
theo size A
và pressure class K phù hợp.
ANSI / ASME
Gia công gasket
theo NPS,
Class
và kiểu mặt bích.
Tra kích thước Gasket RF / FF
Compressed Non-Asbestos Gasket
Non-Metallic Gasket
ASME B16.21 Class 150
Gasket Sealtech
Cách lựa chọn TEMASIL NG đúng kỹ thuật
Để lựa chọn gasket phù hợp, không nên chỉ xác định “tấm chịu được bao nhiêu độ”. Cần kiểm tra đồng thời:
- Môi chất tiếp xúc.
- Nhiệt độ vận hành liên tục và nhiệt độ cực đại.
- Áp suất làm việc.
- DN/NPS và tiêu chuẩn mặt bích.
- RF – Raised Face hay FF – Full Face.
- Độ dày gasket.
- Tình trạng bề mặt mặt bích.
- Kích thước và cấp bền bulong.
- Lực hoặc torque siết bulong.
- Chu kỳ nhiệt và thời gian vận hành.
Nếu chưa xác định được kích thước gasket:
có thể sử dụng
Công cụ tra Gasket RF/FF của Sealtech
để đối chiếu
DIN, JIS và ANSI/ASME
trước khi yêu cầu gia công.
Lưu ý khi lắp gasket TEMASIL NG
- Loại bỏ hoàn toàn lớp gasket cũ trên mặt bích.
- Kiểm tra bề mặt flange có rỗ, xước, cong vênh hoặc ăn mòn hay không.
- Không lắp gasket sai tâm hoặc lệch vào đường kính trong của đường ống.
- Siết bulong theo trình tự chéo để phân bố tải đều.
- Không tự ý tăng độ dày gasket để bù mặt bích bị cong vênh.
- Với ứng dụng quan trọng, cần xác định torque hoặc bolt load phù hợp.
Khi nào nên sử dụng TEMASIL NG?
TEMASIL NG phù hợp để xem xét khi cần một vật liệu gasket tấm không amiăng cho các hệ thống công nghiệp sử dụng nước, hơi, khí, dầu, nhiên liệu hoặc hóa chất cơ bản trong phạm vi vận hành cho phép.
Đối với hóa chất mạnh, acid hoặc kiềm nồng độ cao, dung môi đặc biệt, áp suất rất cao hoặc nhiệt độ vượt phạm vi sử dụng , nên đánh giá thêm các giải pháp như PTFE, expanded graphite, Spiral Wound Gasket hoặc gasket kim loại tùy ứng dụng.
Sản phẩm và công cụ liên quan
| Nhóm | Mục đích tham khảo |
|---|---|
| Compressed Non-Asbestos Fiber Gasket | Các dòng vật liệu tấm không amiăng dùng gia công gasket công nghiệp. |
| Non-Metallic Gasket | Gasket cao su, PTFE, graphite, non-asbestos và các vật liệu phi kim loại. |
| ASME B16.21 Class 150 | Tham khảo kích thước gasket phi kim loại cho flange ASME Class 150. |
| Công cụ tra Gasket RF / FF | Tra ID, OD, PCD và pattern lỗ theo DIN, JIS và ANSI/ASME. |
| Gasket | Các giải pháp gasket công nghiệp của Sealtech Vietnam. |
FAQ – TEMASIL NG
TEMASIL NG là vật liệu gì?
TEMASIL NG là vật liệu gasket dạng tấm thuộc nhóm Compressed Non-Asbestos Gasket Sheet, được dùng để cắt gia công gioăng mặt bích và gasket thiết bị.
TEMASIL NG dùng được với những môi chất nào?
Theo dữ liệu kỹ thuật cung cấp, vật liệu có thể sử dụng với nước, hơi nước, khí, dầu, alcohol, nhiên liệu và một số hóa chất cơ bản.
TEMASIL NG chịu nhiệt bao nhiêu?
Dữ liệu sản phẩm ghi nhiệt độ làm việc liên tục đến 250°C, hơi nước đến 200°C và nhiệt độ đỉnh đến 400°C. Các giá trị này phải được đánh giá cùng áp suất, môi chất và thời gian vận hành.
TEMASIL NG chịu áp suất bao nhiêu?
Thông số nguồn ghi áp suất tối đa 10 MPa. Không nên sử dụng con số này như một giới hạn độc lập mà không xem xét nhiệt độ, độ dày, mặt bích và tải bulong.
TEMASIL NG có phải vật liệu không amiăng không?
Có. TEMASIL NG được mô tả thuộc nhóm tấm gasket nén không amiăng.
Có thể cắt TEMASIL NG theo DIN, JIS hoặc ANSI không?
Có thể gia công tấm theo kích thước gasket yêu cầu, bao gồm các dạng Ring, Full Face hoặc hình dạng theo bản vẽ, sau khi xác định đúng kích thước mặt bích.
Có thể gia công TEMASIL NG theo bản vẽ không?
Có. Khách hàng có thể cung cấp drawing, mẫu gasket cũ hoặc kích thước ID/OD/lỗ bulong để đối chiếu trước khi gia công.
Cần tư vấn hoặc gia công gasket TEMASIL NG?
Hãy gửi DN/NPS, tiêu chuẩn mặt bích, PN/Class, RF/FF, độ dày, môi chất, nhiệt độ, áp suất hoặc bản vẽ gasket để Sealtech Vietnam hỗ trợ kiểm tra và báo giá phù hợp.
