Sealtech Vietnam - Bandlock 2 Closure Spares
58" Bandlock 2 Large Section Seal Viton
P/N / SKU: 3232-0026-03 | Nominal size: 58" | Profile: Large Section
Mã này phù hợp khi đội bảo trì đã xác định chính xác nominal size, kiểu section và compound; việc giữ đủ ba dữ liệu giúp tránh nhầm một vòng có đường kính gần giống nhưng khác rãnh lắp.
58" Bandlock 2
Large Section
Viton
Quick Opening Closure
Part No.3232-0026-03
Mục lục: Hình ảnh · Tổng quan · Thông số · Điểm kỹ thuật · Ứng dụng · Cách chọn · FAQ

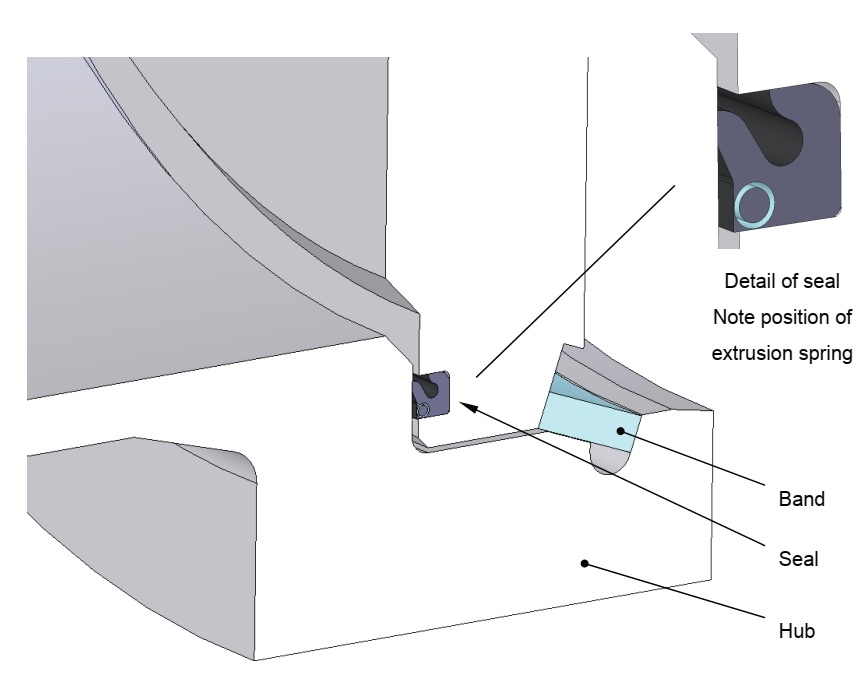

1. Hình ảnh 58" Bandlock 2 Large Section Seal Viton
2. Tổng quan sản phẩm
58" Bandlock 2 Large Section Seal Viton là closure seal chuyên dụng cho Bandlock 2 kích thước danh nghĩa 58 inch, thuộc family 3232. Mã đầy đủ 3232-0026-03 giúp phân biệt rõ profile Large Section và biến thể vật liệu Viton.
Với Large Section, việc kiểm tra groove và tình trạng bề mặt tựa trước khi lắp giúp tách lỗi cơ khí khỏi lỗi bản thân seal. Nhóm size rất lớn có chu vi seal dài, vì vậy nguy cơ xoắn cục bộ hoặc kéo giãn không đều khi lắp tăng lên; nên bố trí nhân lực và quy trình lắp phù hợp.
Để xem logic mã và toàn bộ family, mở Bandlock Seal – gioăng cửa đóng nhanh Bandlock 2. Với thiết bị đường ống, có thể tham khảo thêm Pipeline – hệ thống đường ống và Oil & Gas – dầu khí.
3. Thông số mã hàng
| Hạng mục | Thông tin |
|---|---|
| Tên sản phẩm | 58" Bandlock 2 Large Section Seal Viton |
| Part No. / SKU | 3232-0026-03 |
| Nominal size | 58 inch |
| Section | Large Section – family 3232 |
| Material / designation | Viton |
| Hậu tố mã | -03 |
| Nhóm sử dụng | Quick Opening Closure / Closure Spares / Bandlock 2 Seal |
| Dữ liệu cần xác nhận | Model, serial closure, groove, môi chất, nhiệt độ, pressure class và mẫu seal cũ |
Ghi chú compound: Viton/FKM thường được lựa chọn khi hệ thống cần khả năng chịu nhiệt và hydrocarbon tốt hơn Nitrile; tuy nhiên giới hạn thực tế phải theo compound và hồ sơ closure.
4. Điểm kỹ thuật riêng của mã 3232-0026-03
Đúng family 3232
Part No. bắt đầu bằng 3232, cho biết đây là Large Section. Không thay bằng family 3131 nếu chưa xác nhận rãnh.
Part No. bắt đầu bằng 3232, cho biết đây là Large Section. Không thay bằng family 3131 nếu chưa xác nhận rãnh.
Đúng size 58"
Sequence 26 trong family tương ứng nominal size 58 inch; size liền kề có mã nền khác.
Sequence 26 trong family tương ứng nominal size 58 inch; size liền kề có mã nền khác.
Đúng hậu tố -03
Hậu tố quyết định biến thể vật liệu/designation trong file nguồn, vì vậy cần giữ trọn mã khi mua phụ tùng.
Hậu tố quyết định biến thể vật liệu/designation trong file nguồn, vì vậy cần giữ trọn mã khi mua phụ tùng.
Quản lý phụ tùng tốt hơn
Ghi đủ size + section + material + SKU trên BOM giúp giảm nguy cơ lấy nhầm seal khi nhà máy dùng nhiều closure.
Ghi đủ size + section + material + SKU trên BOM giúp giảm nguy cơ lấy nhầm seal khi nhà máy dùng nhiều closure.
Rủi ro chọn nhầm gần nhất
Khi thay đổi compound, cần đánh giá lại nhiệt độ, hydrocarbon, hóa chất và chu kỳ mở đóng; không nên chỉ chọn theo độ cứng.
Đặc biệt với mã 3232-0026-03, đối chiếu thêm sản phẩm cùng size nhưng khác section và hai size lân cận giúp loại trừ nhầm Part No. trước khi phát hành PO.
5. Ứng dụng thực tế
58" Bandlock 2 Large Section Seal Viton được dùng làm kín cửa đóng nhanh tại pig launcher, pig receiver, filter housing, separator, pressure vessel và các cụm closure cần mở định kỳ để vệ sinh, kiểm tra hoặc lấy thiết bị bên trong.
Với nominal size 58", sản phẩm thuộc nhóm closure cỡ rất lớn, yêu cầu thao tác lắp quanh chu vi cẩn thận. Khi vận hành, compatibility của Viton phải được kiểm tra theo lưu chất cụ thể thay vì suy rộng từ tên vật liệu.
Nếu seal tiêu chuẩn không còn hoặc cần tái tạo theo mẫu, xem Make To Ordered Parts – gia công chi tiết làm kín theo yêu cầu. Các vật liệu đàn hồi liên quan có thể tra cứu tại O-ring NBR, FKM/Viton, HNBR và Gasket công nghiệp.
6. Cách chọn đúng 58" Bandlock 2 Large Section Seal Viton
| Bước | Việc cần làm | Lý do |
|---|---|---|
| 1 | Đối chiếu Part No. 3232-0026-03 | Khóa đúng family, size và hậu tố material. |
| 2 | Xác nhận closure 58" | Tránh nhầm seal đường kính gần nhau. |
| 3 | Xác nhận Large Section | Small và Large Section có profile rãnh khác nhau. |
| 4 | Kiểm tra designation Viton | Vật liệu ảnh hưởng trực tiếp tới tương thích môi chất và nhiệt. |
| 5 | Chụp groove và mẫu cũ | Phát hiện biến dạng, ba via, ăn mòn hoặc sai section. |
| 6 | Kiểm tra interlock và closure condition | Seal mới không khắc phục được lỗi cơ khí của cửa hoặc locking system. |
An toàn: Bandlock 2 là closure của thiết bị áp lực. Chỉ tháo/lắp seal sau khi thiết bị đã được cô lập, vent, drain và xác nhận zero pressure theo manual đúng model và quy trình của nhà máy.
7. Sản phẩm và nhóm liên quan
- 58" Bandlock 2 Small Section cùng vật liệu
- 56" Large Section cùng compound
- 60" Large Section cùng compound
- 22" Bandlock 2 Large Section Seal
- Bandlock 2 Seal – trang tổng tra mã 8–60 inch
- Make To Ordered Parts – seal đặc biệt theo mẫu/bản vẽ
- Gioăng phớt ngành Oil & Gas
- Gioăng phớt cho Pipeline
8. FAQ riêng cho 3232-0026-03
3232-0026-03 là mã gì?
Đây là Part No. cho 58" Bandlock 2 Large Section Seal với designation vật liệu Viton, hậu tố -03.
3232-0026-03 có thể thay bằng mã 3131-0026-03 không?
Không nên. Hai mã thuộc Small Section và Large Section, profile rãnh khác nhau dù cùng size 58" và cùng hậu tố vật liệu.
Có thể chọn mã này chỉ bằng đường kính 58" không?
Không. Cần giữ đúng Large Section, hậu tố -03, model/serial closure và groove. Cùng size 58" vẫn có family khác.
Khi nào nên thay 3232-0026-03?
Nên đánh giá thay khi seal bị chai, nứt, trương, xẹp tiết diện, cắt mép, mất đàn hồi hoặc closure rò sau khi đã loại trừ lỗi groove và cơ cấu khóa.
Nếu file nguồn không giải thích đầy đủ compound thì xử lý thế nào?
Tên compound đã có trong file nguồn, nhưng pressure/temperature rating cụ thể vẫn cần được xác nhận theo closure và môi chất.
9. Liên hệ tư vấn và báo giá
Gửi ảnh nameplate, Part No. 3232-0026-03, nominal size 58", hình groove, mẫu seal cũ và điều kiện môi chất để Sealtech Vietnam đối chiếu trước khi báo giá.
