Vòng đệm chặn dầu ED Ring DIN3869 STED10 M10×1.0 8.4×11.9×1.0
STED10 là vòng đệm chặn dầu ED Ring DIN3869 dùng cho đầu nối ren M10×1.0, kích thước 8.4×11.9×1.0mm. Sản phẩm thuộc nhóm Captive Seals DIN 3869, còn được gọi là ED Ring Seal, DIN3869 Pipe Fitting ED Ring hoặc profile ring cho fluid connector.
Với ID 8.4mm, OD 11.9mm và chiều dày T 1.0mm, STED10 phù hợp cho các vị trí làm kín tĩnh dọc trục trên fitting thủy lực, van thủy lực, đầu nối ống ren và cụm manifold. Đây là nhóm size nhỏ, thường gặp ở đầu nối ren nhỏ, manifold nhỏ, van mini và cụm fitting có không gian lắp hẹp. Khi chọn hàng, nên đối chiếu đồng thời mã STED10, ren M10×1.0, kích thước vòng và vật liệu NBR, FKM hoặc EPDM theo môi chất làm việc.

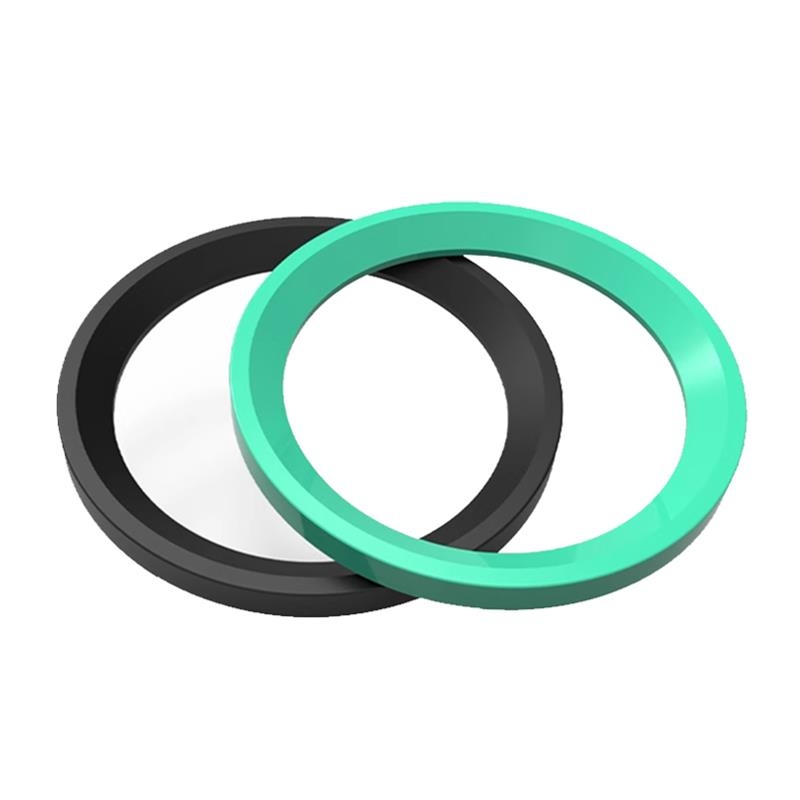

1. Hình ảnh STED10 ED Ring DIN3869
2. STED10 ED Ring DIN3869 là gì?
STED10 là vòng làm kín biên dạng dùng tại mặt tựa của đầu nối ren M10×1.0. Khi fitting được siết vào thân van, block thủy lực hoặc chi tiết cơ khí, vòng ED ring bị nén theo phương trục để tạo lực chặn dầu giữa hai bề mặt kim loại.
Khác với O-ring tiết diện tròn, ED Ring DIN3869 có biên dạng chuyên dụng với kích thước ID, OD, T và T1. Dạng profile này giúp vòng làm kín ổn định hơn ở vị trí đầu nối, hỗ trợ bù sai số nhỏ của bề mặt lắp và giảm nguy cơ rò rỉ tại mối ghép ren.
Vị trí dùng phù hợp: STED10 được ưu tiên cho hydraulic fitting, pipe fitting, đầu nối ren, van thủy lực, manifold block, máy công trình, máy ép, hệ thống ống dầu và thiết bị công nghiệp dùng kết nối ren M10×1.0.
3. Điểm nổi bật của STED10
Đúng chuẩn DIN3869
Thiết kế theo nhóm Captive Seals DIN 3869, phù hợp cho đầu nối ren và các cụm fluid connector cần làm kín tĩnh dọc trục.
Kích thước rõ ràng
Mã STED10 có kích thước 8.4×11.9×1.0mm, giúp người mua dễ kiểm tra ID, OD và T khi đối chiếu vòng cũ hoặc bản vẽ.
Chọn vật liệu linh hoạt
Có thể đặt theo NBR, FKM hoặc EPDM tùy môi chất, nhiệt độ và yêu cầu làm việc của cụm fitting.
4. Thông số sản phẩm STED10
| Hạng mục | Thông tin | Lưu ý kỹ thuật |
|---|---|---|
| Mã hàng SKU | STED10 | Dùng để đặt hàng và phân biệt với các size ED ring khác. |
| Tên sản phẩm | Vòng đệm chặn dầu ED Ring DIN3869 STED10 | Còn gọi là Captive Seal DIN 3869 hoặc Profile Ring. |
| Ren phù hợp | M10×1.0 | Cần kiểm tra đúng bước ren và tiêu chuẩn đầu nối trước khi lắp. |
| Kích thước | 8.4×11.9×1.0mm | Quy ước đọc: ID × OD × T. |
| ID | 8.4mm | Đường kính trong, liên quan đến đường kính vùng ren/đầu nối. |
| OD | 11.9mm | Đường kính ngoài, cần phù hợp không gian tựa và counterbore. |
| T | 1.0mm | Chiều dày tổng thể theo phương nén. |
| T1 tham khảo | 0.5 | Dùng để đối chiếu biên dạng; với size đặc biệt nên xác nhận theo bản vẽ/mẫu. |
| Vật liệu gợi ý | FKM 80 Shore A | Phù hợp tham khảo cho nhiệt độ cao hơn hoặc môi chất khắc nghiệt hơn NBR; cần kiểm tra hóa chất và nhiệt độ thực tế. |
5. Ứng dụng thực tế của STED10
Fitting thủy lực
Dùng tại đầu nối ren M10×1.0, adapter, co nối hoặc fitting trên cụm ống dầu áp lực.
Van và manifold
Phù hợp cho hydraulic valves, valve block, manifold block và các cụm điều khiển cần chặn dầu tại mặt tựa.
Máy công trình
Sử dụng trong máy xúc, xe nâng, xe cẩu, máy ép, thiết bị nâng hạ và cụm thủy lực di động.
Máy ép và thiết bị công nghiệp
Dùng trong máy ép thủy lực, máy ép nhựa, dây chuyền sản xuất và hệ thống ống công nghiệp.
Bảo trì thay thế
Hữu ích khi cần thay vòng đệm chặn dầu theo mã STED10 để xử lý rò rỉ ở fitting hoặc đầu nối ren.
Kho phụ tùng kỹ thuật
Dễ quản lý theo SKU, ren và kích thước 8.4×11.9×1.0mm, phù hợp cho bộ tồn kho ED ring tiêu chuẩn.
6. Cách chọn và lắp đặt STED10
| Bước | Thao tác | Lưu ý |
|---|---|---|
| 1 | Xác định ren của fitting | Với STED10, cần đối chiếu ren M10×1.0; không chọn chỉ bằng cảm tính theo đường kính ngoài. |
| 2 | Đo vòng cũ nếu có | Kiểm tra ID 8.4mm, OD 11.9mm, T 1.0mm; vòng cũ có thể đã bị nén hoặc biến dạng. |
| 3 | Chọn vật liệu phù hợp | NBR cho dầu thông dụng, FKM cho nhiệt/môi chất khắc nghiệt hơn, EPDM cho nước và môi chất phù hợp. |
| 4 | Vệ sinh mặt tựa | Loại bỏ bụi, dầu bẩn, mạt kim loại, gỉ, bavia và kiểm tra vết xước trước khi lắp. |
| 5 | Đặt ED ring đúng vị trí | Không để vòng lệch, kẹt cạnh hoặc bị cắt bởi mép sắc. |
| 6 | Siết fitting theo quy trình | Siết vừa đủ lực theo cụm lắp; siết quá mạnh có thể làm biến dạng cao su hoặc mặt tựa. |
Gợi ý kiểm tra: Có thể đối chiếu thêm size liền kề STED08 M8×1.0 và STED12 M12×1.5 khi ren thực tế hoặc vòng cũ khó đọc. Nếu hệ thống rò rỉ sau khi thay vòng mới, cần kiểm tra thêm mặt tựa, ren, độ phẳng, lực siết và vật liệu có tương thích môi chất không.
7. Vật liệu phù hợp cho STED10: NBR, FKM, EPDM
NBR 85 Shore A
Phù hợp dầu thủy lực, dầu khoáng và nhiều ứng dụng fitting công nghiệp thông dụng. Dải nhiệt tham khảo -30 đến 100°C.
FKM 80 Shore A
Thường dùng khi cần chịu nhiệt cao hơn hoặc môi chất khắc nghiệt hơn NBR. Dải nhiệt tham khảo -20 đến 200°C.
EPDM 80 Shore A
Phù hợp nước hoặc một số môi chất đặc biệt. Cần tránh dùng với dầu khoáng nếu chưa kiểm tra tương thích.
8. Lợi ích kỹ thuật khi dùng STED10 ED Ring DIN3869
Làm kín đúng vị trí ren
Vòng được thiết kế cho đầu nối ren, giúp tạo lực chặn dầu ở mặt tựa thay vì phụ thuộc vào ren.
Giảm rủi ro chọn nhầm
SKU STED10, ren M10×1.0 và size 8.4×11.9×1.0mm giúp nhận diện rõ hơn khi đặt hàng hoặc thay thế trong bảo trì.
Bù sai số nhỏ
Biên dạng ED ring hỗ trợ bù sai số chế tạo nhỏ và giúp lực nén ổn định hơn so với vòng đệm phẳng không đúng chuẩn.
Dễ quản lý tồn kho
Có thể lưu kho theo mã STED, giúp kỹ thuật viên chọn nhanh đúng vòng cho fitting tương ứng.
Ứng dụng rộng
Dùng cho fitting, van, manifold, máy công trình, máy ép, đường ống công nghiệp và hệ thống dầu thủy lực.
Tối ưu tuổi thọ làm kín
Khi chọn đúng size và vật liệu, vòng giúp hạn chế rò rỉ và giảm thời gian dừng máy do lỗi đầu nối.
9. Lưu ý khi sử dụng STED10
- Không thay STED10 bằng O-ring tròn nếu thiết kế ban đầu yêu cầu ED Ring DIN3869.
- Không dùng vòng đã bị chai, nứt, bẹp, trương nở hoặc mất đàn hồi.
- Không lắp trên mặt tựa có bavia, xước sâu hoặc mép sắc chưa xử lý.
- Không chọn EPDM cho dầu khoáng nếu chưa có kiểm tra tương thích vật liệu.
- Không siết fitting quá mạnh làm phá hủy cao su hoặc biến dạng mặt tựa.
- Không chỉ đo vòng cũ đã qua sử dụng; nên đối chiếu thêm ren M10×1.0 và bảng size.
Quan trọng: Rò rỉ ở fitting không chỉ do vòng đệm. Nếu thay STED10 đúng size nhưng vẫn rò rỉ, cần kiểm tra ren, mặt tựa, độ phẳng, vết xước, độ đồng tâm, lực siết và áp suất làm việc của hệ thống.
10. So sánh STED10 ED Ring với vòng đệm thường
| Tiêu chí | STED10 ED Ring DIN3869 | O-ring / long đền thường |
|---|---|---|
| Biên dạng | Profile ring chuyên cho đầu nối ren | Có thể không đúng vùng nén hoặc không đúng mặt tựa |
| Kích thước | Theo ID 8.4mm, OD 11.9mm, T 1.0mm | Dễ chọn sai nếu chỉ nhìn bằng mắt |
| Khả năng làm kín fitting | Ổn định hơn khi đúng DIN3869 và đúng lực siết | Có thể rò rỉ nếu không đúng thiết kế |
| Quản lý mã hàng | Dễ theo SKU và ren M10×1.0 | Dễ nhầm lẫn giữa nhiều loại vòng |
| Khuyến nghị | Nên dùng đúng ED ring khi bản vẽ yêu cầu DIN3869 | Chỉ dùng khi thiết kế cho phép thay thế |
