T10-1080 - Khớp nối lò xo lưới Taper Grid Coupling T10
T10-1080 hay 1080T10 là size khớp nối lò xo lưới thuộc dòng Taper Grid Coupling T10, dùng để nối motor với hộp số, bơm, quạt, băng tải, máy nghiền hoặc máy trộn. Sản phẩm truyền mô-men bằng grid spring / lò xo lưới, giúp giảm rung, hấp thụ sốc tải và bảo vệ ổ bi, trục, phớt chặn dầu và hộp số.
SKU: ST-TGC-1080-T10 | Model: T10-1080 / 1080T10

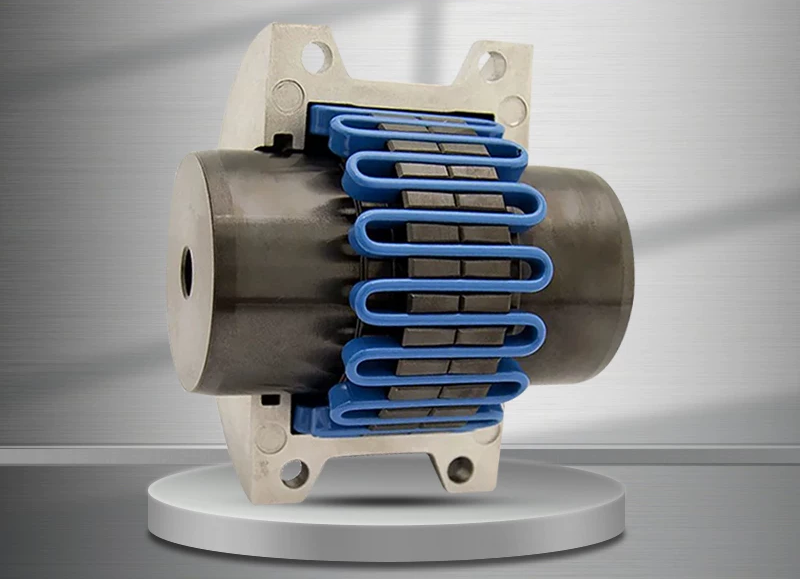

1. Hình ảnh T10-1080
2. Tổng quan sản phẩm
Khớp nối lò xo lưới T10-1080 phù hợp cho bơm công nghiệp, quạt trung bình, hộp số nhỏ, máy khuấy và băng tải tải vừa. Đây là nhóm size trung bình, cân bằng giữa khả năng chịu tải và độ gọn khi lắp đặt. Khi lắp đúng size, đúng lỗ trục và đúng rãnh then, khớp nối giúp hệ truyền động chạy êm, giảm tiếng ồn, giảm va đập khi khởi động và hạn chế hư hỏng lan sang motor hoặc thiết bị được dẫn động.
T10-1080 cần được chọn theo đồng thời đường kính trục, công suất motor, tốc độ rpm, hệ số tải và điều kiện vận hành thực tế. Không nên chọn khớp nối chỉ dựa vào đường kính trục; cần kiểm tra thêm mô-men xoắn, tốc độ vòng quay, hệ số tải, khoảng cách hai đầu trục và điều kiện bôi trơn.
Lưu ý kỹ thuật: Taper Grid Coupling T10 bắt buộc cần bôi trơn bằng mỡ phù hợp. Nếu thiếu mỡ hoặc mỡ bị khô, lò xo lưới và răng hub sẽ mài mòn nhanh, gây rung, nóng, phát tiếng kêu và có thể gãy lưới.
3. Cấu tạo của khớp nối lò xo lưới T10-1080
2 hub / moay-ơ
Lắp vào hai đầu trục, có rãnh răng để ăn khớp với lò xo lưới. Hub cần gia công bore và keyway đúng kích thước.
Grid spring
Lò xo lưới là chi tiết đàn hồi chính, truyền mô-men, giảm rung và chịu sốc tải trong quá trình vận hành.
Cover và seal
Vỏ chụp bảo vệ lưới, giữ mỡ bôi trơn; gioăng vỏ hạn chế rò mỡ và ngăn bụi bẩn lọt vào bên trong.
Bolts
Bu lông siết chặt hai nửa vỏ chụp, giữ cụm cover ổn định khi khớp nối quay.
Lube plugs
Nút châm mỡ dùng để bổ sung mỡ định kỳ, đặc biệt quan trọng với môi trường bụi, ẩm hoặc tải nặng.
Mỡ bôi trơn
Giúp giảm ma sát giữa grid và hub, kéo dài tuổi thọ khớp nối, hạn chế nóng và mài mòn.
4. Ứng dụng thực tế
T10-1080 được dùng để nối khớp nối trục giữa motor với hộp số, bơm công nghiệp, quạt, blower, băng tải, máy trộn, máy nghiền, máy cán và các dây chuyền xi măng, khai khoáng, thép, giấy, thực phẩm, nước thải hoặc cảng biển. Khớp nối này có thể thay thế khớp nối cứng khi hệ thống cần giảm rung và bảo vệ ổ bi.
5. Hướng dẫn chọn size T10-1080
| Bước | Việc cần kiểm tra | Lý do |
|---|---|---|
| 1 | Đường kính trục motor và trục thiết bị | Phải nằm trong phạm vi Min Bore - Max Bore của size khớp nối. |
| 2 | Mô-men xoắn sau khi nhân hệ số tải | Tải va đập như băng tải nặng, máy nghiền, máy trộn cần chọn size dự phòng. |
| 3 | Tốc độ vòng quay rpm | Tốc độ thực tế không được vượt quá tốc độ cho phép của coupling. |
| 4 | Rãnh then DIN/JIS và chiều dài hub | Then sai hoặc hub quá ngắn có thể làm trượt hub, rung và mòn trục. |
6. Cách ghi mã đặt hàng
| Ví dụ mã đặt hàng | Diễn giải |
|---|---|
| T10-1080, bore Ø38/Ø25 | Khớp nối lò xo lưới T10-1080, một đầu lỗ Ø38 mm, một đầu lỗ Ø25 mm. |
| T10-1080, complete set | Bộ khớp nối đầy đủ gồm 2 hub, grid spring, cover, seal, bolt, lube plug và phụ kiện đi kèm. |
| T10-1080, bore theo mẫu cũ | Cần gửi hình khớp nối cũ, đường kính trục, rãnh then, chiều dài hub và khoảng cách hai đầu trục. |
Size liên quan: T10-1070 | T10-1090. Xem thêm danh mục Taper Grid Coupling T10 và lò xo lưới khớp nối.
7. Ưu điểm và rủi ro khi sử dụng
Ưu điểm
Truyền mô-men lớn, giảm rung, giảm sốc tải, bảo vệ ổ bi, trục và hộp số. Có thể thay lò xo lưới hoặc vỏ chụp khi bảo trì.
Rủi ro chọn sai
Size quá nhỏ, lỗ trục sát max bore hoặc lệch tâm quá mức có thể gây gãy lưới, mòn hub, nóng và rung mạnh.
Rủi ro lắp sai
Không bôi trơn đúng cách, sai rãnh then, sai khe hở hoặc không siết cover đúng lực làm giảm tuổi thọ khớp nối.
8. Câu hỏi thường gặp về T10-1080
Taper Grid Coupling khác gì khớp nối cao su?
Dòng này dùng lò xo lưới thép để truyền mô-men, chịu tải va đập và tải nặng tốt hơn nhiều loại khớp nối cao su. Đổi lại, khớp nối lưới cần bôi trơn định kỳ.
T10-1080 có cần gia công rãnh then không?
Có. Khi đặt hàng cần cung cấp kích thước rãnh then hoặc tiêu chuẩn then tương ứng với đường kính trục. Nếu không chắc, nên đo trực tiếp then cũ hoặc gửi bản vẽ trục.
Khi nào cần thay lò xo lưới?
Cần thay khi khớp nối rung bất thường, có tiếng kêu, mỡ bị khô, lưới mòn, nứt gãy hoặc răng hub mài mòn không đều.
9. Sản phẩm liên quan
10. Liên hệ tư vấn T10-1080
Gửi size khớp nối, công suất motor, tốc độ quay, đường kính trục, then/keyway, khoảng cách hai đầu trục và hình ảnh khớp nối cũ. Sealtech Vietnam hỗ trợ kiểm tra nhanh để chọn đúng model và báo giá phù hợp.
