Step Seal Expander - Dụng cụ nong Step Seal, PTFE Seal và Glyd Ring khi lắp phớt thủy lực
Step Seal Expander là dụng cụ chuyên dùng để nong giãn Step Seal, PTFE Seal, Glyd Ring, piston seal và các loại phớt thủy lực có vòng làm kín bằng PTFE hoặc vật liệu composite. Dụng cụ giúp mở rộng phớt có kiểm soát trước khi lắp qua piston hoặc đưa vào rãnh, hạn chế tình trạng phớt bị kéo lệch, méo biên dạng, nứt mép hoặc hư bề mặt làm kín.
Trong sửa chữa xi lanh thủy lực, Step Seal thường có kết cấu gồm vòng PTFE hoặc PU làm kín kết hợp O-ring tạo lực bung. Khi lắp sai cách, vòng PTFE rất dễ bị xước, gãy góc hoặc biến dạng vĩnh viễn. Vì vậy, Step Seal Expander là dụng cụ quan trọng cho xưởng sửa chữa xi lanh, máy công trình, xe nâng, máy ép, thiết bị nâng hạ và hệ thống thủy lực công nghiệp.

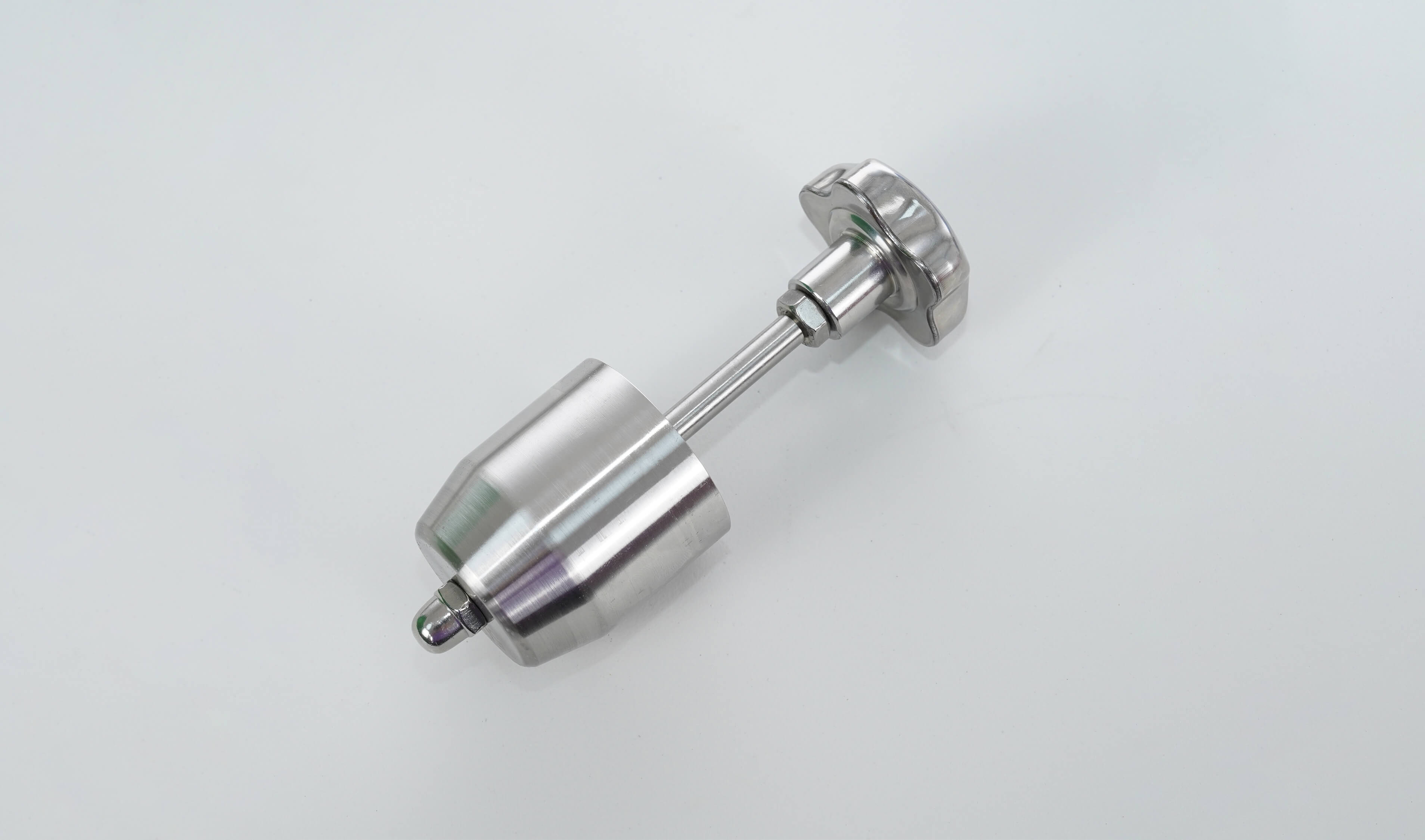

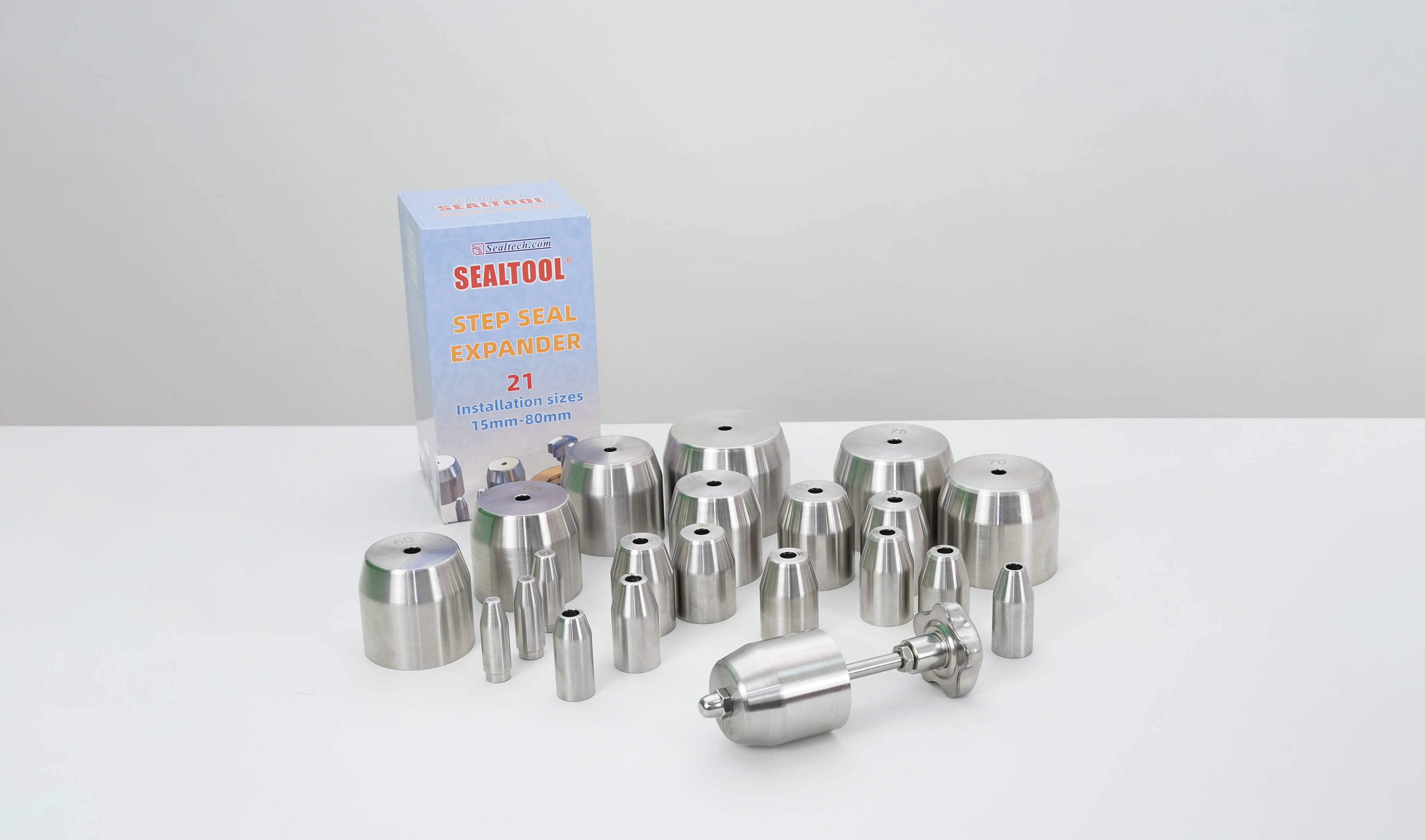

1. Hình ảnh Step Seal Expander
2. Step Seal Expander là gì?
Step Seal Expander là dụng cụ hỗ trợ lắp phớt dạng step seal bằng cách nong vòng phớt từ từ, đều và có kiểm soát. Dụng cụ này thường được dùng khi vòng làm kín bằng PTFE, vật liệu composite hoặc nhựa kỹ thuật cần được mở rộng để vượt qua mép piston hoặc vào đúng vị trí rãnh lắp.
Với các loại piston seal hoặc step seal, thao tác lắp thủ công bằng tay, tua vít hoặc dụng cụ sắc cạnh có thể làm hỏng phớt mới ngay từ lúc lắp. Step Seal Expander giúp giảm lực kéo cục bộ, hạn chế phớt bị xoắn, bẻ gãy, trầy xước hoặc mất hình dạng ban đầu.
Điểm quan trọng: Step Seal Expander thường dùng ở bước nong phớt trước khi lắp. Sau khi phớt đã vào rãnh, có thể cần dùng thêm SEAL CLASPER để siết phớt trở lại đúng kích thước làm việc.
3. Cấu tạo cơ bản của Step Seal Expander
Cụm nong phớt
Cụm nong là phần tiếp xúc trực tiếp hoặc gián tiếp với phớt, giúp mở rộng đường kính vòng phớt theo hướng đều hơn so với kéo bằng tay.
Cơ cấu điều chỉnh
Cơ cấu điều chỉnh giúp tăng dần đường kính nong, hạn chế thao tác giật mạnh và giảm rủi ro làm nứt phớt PTFE hoặc composite.
Bề mặt hỗ trợ lắp
Bề mặt tiếp xúc được thiết kế để hạn chế xước phớt. Khi sử dụng vẫn cần kiểm tra sạch bụi, bavia và bôi trơn phù hợp.
4. Thông số cần xác nhận khi đặt hàng
| Hạng mục | Thông tin | Lưu ý kỹ thuật |
|---|---|---|
| Tên sản phẩm | Step Seal Expander | Dụng cụ nong phớt Step Seal trước khi lắp |
| Tên gọi khác | Step seal installation tool, seal expander tool, PTFE seal expander | Dùng trong nhóm dụng cụ lắp phớt thủy lực |
| Loại phớt phù hợp | Step Seal, PTFE seal, Glyd Ring, piston seal, rod seal dạng composite | Phù hợp nhất với phớt ít đàn hồi hoặc cần nong qua piston |
| Dải kích thước | Tùy phiên bản dụng cụ và loại phớt sử dụng | Cần xác nhận đường kính phớt nhỏ nhất/lớn nhất trước khi đặt hàng |
| Cách thao tác | Thao tác bằng tay, tăng lực nong từ từ | Không nên nong quá mức hoặc nong quá nhanh |
| Ứng dụng chính | Sửa chữa xi lanh thủy lực, máy công trình, thiết bị công nghiệp | Nên dùng cùng dụng cụ siết phớt khi cần định hình lại phớt |
5. Ứng dụng thực tế của Step Seal Expander
Lắp Step Seal
Hỗ trợ nong phớt step seal trước khi lắp vào piston hoặc rãnh làm kín, giúp giảm lỗi biến dạng khi thao tác.
Lắp PTFE Seal
Phù hợp với các vòng PTFE có độ đàn hồi thấp, cần nong đều để vượt qua mép lắp mà không bị nứt.
Lắp Glyd Ring
Glyd Ring thường cần dụng cụ nong và dụng cụ siết để lắp đúng kỹ thuật trong xi lanh thủy lực.
Sửa chữa xi lanh thủy lực
Dùng trong xưởng phục hồi xi lanh máy xúc, xe nâng, xe cẩu, máy ép, thiết bị nâng hạ và máy công trình.
Nhà máy công nghiệp
Phù hợp cho bảo trì dây chuyền thép, xi măng, giấy, nhựa, cơ khí, bơm, van và hệ thống thủy lực tải nặng.
Đào tạo kỹ thuật viên
Giúp tiêu chuẩn hóa thao tác lắp phớt, giảm phụ thuộc vào dụng cụ tự chế và kinh nghiệm cá nhân.
6. Cách sử dụng Step Seal Expander
| Bước | Thao tác | Lưu ý |
|---|---|---|
| 1 | Kiểm tra đúng mã phớt và đúng kích thước | Không dùng phớt sai size, đã nứt, méo hoặc biến dạng |
| 2 | Làm sạch piston, rãnh lắp và dụng cụ | Loại bỏ bavia, cạnh sắc, bụi kim loại và dầu bẩn |
| 3 | Đặt Step Seal vào dụng cụ nong | Đặt đúng chiều, không để phớt xoắn hoặc kẹt lệch |
| 4 | Nong từ từ đến đường kính cần thiết | Chỉ nong vừa đủ để vượt qua vị trí lắp, không nong quá mức |
| 5 | Đưa phớt vào rãnh piston hoặc rãnh làm kín | Có thể dùng chất bôi trơn tương thích để giảm ma sát |
| 6 | Kiểm tra và siết định hình nếu cần | Dùng SEAL CLASPER nếu phớt còn bung rộng sau khi lắp |
Kinh nghiệm thao tác: Với Step Seal bằng PTFE, nên nong chậm và đều. Sau khi lắp vào rãnh, cần kiểm tra toàn bộ chu vi phớt để chắc chắn phớt không bị xoắn, không cấn rãnh và không nhô quá mức.
7. Quy trình lắp Step Seal khuyến nghị
1. Kiểm tra rãnh
Đảm bảo rãnh lắp sạch, không bavia, không cạnh sắc và đúng kích thước theo phớt.
2. Kiểm tra phớt
Xác nhận đúng loại Step Seal, đúng vật liệu, đúng chiều lắp và không có vết nứt.
3. Nong bằng Expander
Dùng Step Seal Expander để mở rộng vòng phớt từ từ, đều quanh chu vi.
4. Lắp vào rãnh
Đưa phớt vào rãnh bằng thao tác nhẹ, tránh dùng vật sắc nhọn tì trực tiếp lên mép phớt.
5. Siết định hình
Nếu phớt bị bung rộng, dùng SEAL CLASPER hoặc dụng cụ định hình phù hợp để ép phớt ôm rãnh.
6. Lắp cụm xi lanh
Bôi trơn phù hợp và đưa piston vào lòng xi lanh từ từ để tránh cắt mép phớt.
8. Lợi ích kỹ thuật khi dùng Step Seal Expander
Giảm hư phớt mới
Hạn chế nứt mép, trầy xước, xoắn phớt hoặc biến dạng tiết diện khi lắp.
Nong đều hơn
Lực nong được phân bố tốt hơn quanh chu vi, giảm tình trạng kéo lệch một điểm.
Tiết kiệm thời gian
Giúp thao tác lắp phớt nhanh hơn, đặc biệt khi cần sửa nhiều xi lanh hoặc phớt lớn.
Phù hợp phớt PTFE
PTFE hồi phục chậm và khó lắp bằng tay, vì vậy cần dụng cụ hỗ trợ để giảm rủi ro.
Bảo vệ piston
Giảm nhu cầu dùng tua vít, kìm hoặc dụng cụ sắc cạnh có thể làm xước rãnh piston.
Chuẩn hóa sửa chữa
Giúp kỹ thuật viên thao tác đồng đều, chuyên nghiệp và dễ đào tạo hơn trong xưởng.
9. Lưu ý kỹ thuật khi dùng Step Seal Expander
- Không nong quá mức vì có thể làm Step Seal biến dạng vĩnh viễn.
- Không dùng dụng cụ khi bề mặt tiếp xúc có bavia, cạnh sắc hoặc mạt kim loại.
- Không dùng với phớt đã nứt, cong, sai kích thước hoặc sai vật liệu.
- Không thay thế bước kiểm tra rãnh piston, lòng xi lanh và khe hở làm việc.
- Không dùng dầu/mỡ bôi trơn không tương thích với vật liệu phớt hoặc môi chất hệ thống.
- Sau khi nong và lắp, cần kiểm tra phớt đã ngồi đều trong rãnh trước khi vận hành.
Quan trọng: Nếu Step Seal vẫn rò rỉ sau khi lắp đúng dụng cụ, cần kiểm tra lại độ nhám bề mặt, kích thước rãnh, khe hở chống đùn, áp suất làm việc và vật liệu phớt.
10. So sánh Step Seal Expander với lắp phớt thủ công
| Tiêu chí | Dùng Step Seal Expander | Lắp thủ công / dụng cụ tự chế |
|---|---|---|
| Độ đều khi nong | Nong đều và kiểm soát tốt hơn | Dễ kéo lệch, biến dạng một bên |
| Rủi ro hư phớt | Giảm nguy cơ nứt, xước, cắt mép | Dễ làm hỏng phớt do dụng cụ sắc |
| Phù hợp PTFE | Phù hợp hơn với phớt ít đàn hồi | Khó kiểm soát vì PTFE hồi phục chậm |
| Tốc độ thao tác | Nhanh và ổn định khi thao tác quen | Phụ thuộc nhiều vào tay nghề |
| Tính chuyên nghiệp | Phù hợp xưởng sửa chữa chuyên nghiệp | Chỉ nên dùng xử lý tạm thời |
11. Sản phẩm và danh mục liên quan
12. Câu hỏi thường gặp về Step Seal Expander
Step Seal Expander dùng để làm gì?
Step Seal Expander dùng để nong Step Seal, PTFE seal, Glyd Ring hoặc piston seal trước khi lắp vào piston hoặc rãnh làm kín.
Dụng cụ này khác gì SEAL STRETCHER?
SEAL STRETCHER là nhóm dụng cụ nong phớt tổng quát; Step Seal Expander tập trung cho thao tác nong các phớt dạng Step Seal hoặc vòng PTFE cần mở rộng có kiểm soát.
Có cần dùng thêm SEAL CLASPER không?
Trong nhiều trường hợp có. Sau khi Step Seal được nong và lắp vào rãnh, SEAL CLASPER giúp siết phớt trở lại gần đúng kích thước làm việc.
Có dùng cho O-ring cao su được không?
Có thể dùng trong một số trường hợp, nhưng dụng cụ phù hợp nhất cho Step Seal, PTFE seal và phớt composite ít đàn hồi.
Khi đặt hàng cần cung cấp thông tin gì?
Nên cung cấp dải đường kính phớt cần lắp, loại Step Seal thường dùng, hình ảnh phớt, hình ảnh piston và yêu cầu bộ dụng cụ đi kèm nếu có.
Cần tư vấn chọn Step Seal Expander?
Gửi loại Step Seal cần lắp, đường kính phớt, hình ảnh piston, xi lanh, PTFE seal hoặc Glyd Ring đang sử dụng. Sealtech Vietnam hỗ trợ kiểm tra nhanh để chọn đúng dụng cụ nong phớt, hạn chế hư phớt mới, rút ngắn thời gian sửa chữa và tăng độ ổn định khi lắp xi lanh thủy lực.
