ST-Seals Sakagami – Phớt piston thủy lực PTFE/S-FLON
ST-Seals Sakagami là dòng phớt piston thủy lực dùng cho xi lanh thủy lực, cấu tạo kết hợp giữa vòng làm kín S-FLON/PTFE và O-ring cao su. Dòng phớt này phù hợp cho hệ thống cần ma sát thấp, chuyển động ổn định và khả năng làm kín bền bỉ.
Mô tả ngắn: ST-Seals Sakagami là phớt piston thủy lực PTFE/S-FLON kết hợp O-ring cao su, ma sát thấp, lắp được trong rãnh liền.
1. Đặc điểm nổi bật
- Phớt piston thủy lực dùng cho chuyển động tịnh tiến.
- Cấu tạo PTFE/S-FLON kết hợp O-ring cao su.
- Ma sát thấp, giúp xi lanh vận hành êm hơn.
- Có thể lắp trong rãnh liền nếu điều kiện kỹ thuật phù hợp.
- Phù hợp cho máy ép, xi lanh công nghiệp, thiết bị nâng hạ và hệ thống thủy lực.

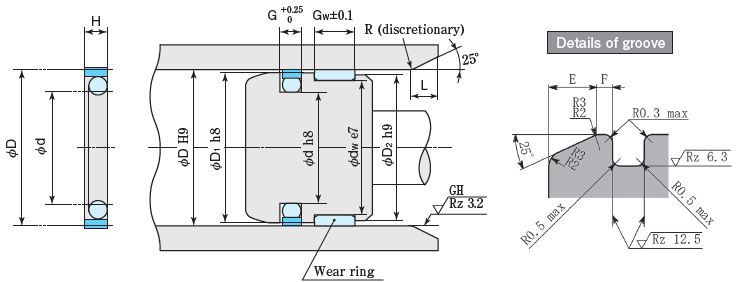

2. Bảng kích thước ST-Seals Sakagami ST Type
Bảng kích thước dưới đây dùng để tham khảo khi chọn mã phớt. Đơn vị: mm.
| Part No. | D | d | H | G | D1 | dw | D2 | Gw | E | F | L |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-20 | 20 | 14 | 3 | 3.2 | 19.6 | 17 | 19 | 3 | 4 | 3 | 1 |
| ST-25 | 25 | 19 | 3 | 3.2 | 24.6 | 22 | 24 | 3 | 4 | 3 | 1 |
| ST-30 | 30 | 21.5 | 3.7 | 4 | 29.5 | 26 | 29 | 5 | 6 | 3 | 2 |
| ST-31.5 | 31.5 | 23 | 3.7 | 4 | 31 | 27.5 | 30 | 8 | 6 | 3 | 2 |
| ST-32 | 32 | 23.5 | 3.7 | 4 | 31.5 | 28 | 30.5 | 8 | 6 | 3 | 2 |
| ST-35 | 35 | 26.5 | 3.7 | 4 | 34.5 | 31 | 33.5 | 8 | 6 | 3 | 2 |
| ST-35.5 | 35.5 | 27 | 3.7 | 4 | 35 | 31.5 | 34 | 10 | 6 | 3 | 2 |
| ST-40 | 40 | 31.5 | 3.7 | 4 | 39.5 | 36 | 38.5 | 10 | 6 | 3 | 2 |
| ST-45 | 45 | 36.5 | 3.7 | 4 | 44.5 | 41 | 43.5 | 12 | 6 | 3 | 2 |
| ST-50 | 50 | 41.5 | 3.7 | 4 | 49.5 | 46 | 48.5 | 12 | 6 | 3 | 2 |
| ST-53 | 53 | 44.5 | 3.7 | 4 | 52.4 | 47 | 51 | 16 | 6 | 3 | 2 |
| ST-55 | 55 | 46.5 | 3.7 | 4 | 54.4 | 49 | 53 | 16 | 6 | 3 | 2 |
| ST-56 | 56 | 47.5 | 3.7 | 4 | 55.4 | 50 | 54 | 16 | 6 | 3 | 2 |
| ST-60 | 60 | 51.5 | 3.7 | 4 | 59.4 | 54 | 58 | 16 | 6 | 3 | 2 |
| ST-63 | 63 | 49 | 6.2 | 6.5 | 62.4 | 57 | 61 | 16 | 7 | 4 | 3 |
| ST-65 | 65 | 51 | 6.2 | 6.5 | 64.4 | 59 | 63 | 16 | 7 | 4 | 3 |
| ST-70 | 70 | 56 | 6.2 | 6.5 | 69.4 | 64 | 68 | 20 | 7 | 4 | 3 |
| ST-71 | 71 | 57 | 6.2 | 6.5 | 70.4 | 65 | 69 | 20 | 7 | 4 | 3 |
| ST-75 | 75 | 61 | 6.2 | 6.5 | 74.4 | 69 | 73 | 20 | 7 | 4 | 3 |
| ST-80 | 80 | 66 | 6.2 | 6.5 | 79.4 | 74 | 78 | 20 | 7 | 4 | 3 |
| ST-85 | 85 | 71 | 6.2 | 6.5 | 84.4 | 79 | 83 | 20 | 7 | 4 | 3 |
| ST-90 | 90 | 76 | 6.2 | 6.5 | 89.4 | 84 | 88 | 25 | 7 | 4 | 3 |
| ST-95 | 95 | 81 | 6.2 | 6.5 | 94.4 | 89 | 93 | 25 | 7 | 4 | 3 |
| ST-100 | 100 | 86 | 6.2 | 6.5 | 99.4 | 94 | 98 | 25 | 7 | 4 | 3 |
| ST-105 | 105 | 91 | 6.2 | 6.5 | 104.4 | 99 | 103 | 25 | 7 | 4 | 3 |
| ST-110 | 110 | 96 | 6.2 | 6.5 | 109.4 | 104 | 108 | 30 | 7 | 4 | 3 |
| ST-112 | 112 | 98 | 6.2 | 6.5 | 111.4 | 106 | 110 | 30 | 7 | 4 | 3 |
| ST-115 | 115 | 101 | 6.2 | 6.5 | 114.4 | 109 | 113 | 30 | 7 | 4 | 3 |
| ST-120 | 120 | 106 | 6.2 | 6.5 | 119.4 | 114 | 118 | 30 | 7 | 4 | 3 |
| ST-125 | 125 | 111 | 6.2 | 6.5 | 124.3 | 119 | 123 | 30 | 7 | 4 | 3 |
| ST-130 | 130 | 116 | 6.2 | 6.5 | 129.3 | 124 | 128 | 30 | 7 | 4 | 3 |
| ST-135 | 135 | 121 | 6.2 | 6.5 | 134.3 | 129 | 133 | 30 | 7 | 4 | 3 |
| ST-140 | 140 | 126 | 6.2 | 6.5 | 139.3 | 134 | 138 | 40 | 7 | 4 | 3 |
| ST-150 | 150 | 136 | 6.2 | 6.5 | 149.3 | 144 | 148 | 40 | 7 | 4 | 3 |
| ST-160 | 160 | 146 | 6.2 | 6.5 | 159.3 | 154 | 158 | 40 | 7 | 4 | 3 |
| ST-170 | 170 | 150 | 9 | 10 | 169.3 | 164 | 168 | 50 | 11 | 6 | 4 |
| ST-180 | 180 | 160 | 9 | 10 | 179.3 | 174 | 178 | 50 | 11 | 6 | 4 |
| ST-190 | 190 | 170 | 9 | 10 | 189.3 | 184 | 188 | 50 | 11 | 6 | 4 |
| ST-200 | 200 | 180 | 9 | 10 | 199.2 | 194 | 198 | 50 | 11 | 6 | 4 |
| ST-210 | 210 | 190 | 9 | 10 | 209.2 | 204 | 208 | 50 | 11 | 6 | 4 |
| ST-220 | 220 | 200 | 9 | 10 | 219.2 | 214 | 218 | 60 | 11 | 6 | 4 |
| ST-224 | 224 | 204 | 9 | 10 | 223.2 | 218 | 222 | 60 | 11 | 6 | 4 |
| ST-230 | 230 | 210 | 9 | 10 | 229.2 | 224 | 228 | 60 | 11 | 6 | 4 |
| ST-240 | 240 | 220 | 9 | 10 | 239.2 | 234 | 238 | 60 | 11 | 6 | 4 |
| ST-250 | 250 | 230 | 9 | 10 | 249.2 | 244 | 248 | 60 | 11 | 6 | 4 |
| ST-260 | 260 | 240 | 9 | 10 | 259.2 | 252 | 257 | 60 | 11 | 6 | 4 |
| ST-270 | 270 | 250 | 9 | 10 | 269.2 | 262 | 267 | 60 | 11 | 6 | 4 |
| ST-280 | 280 | 260 | 9 | 10 | 279.2 | 272 | 277 | 60 | 11 | 6 | 4 |
| ST-290 | 290 | 270 | 9 | 10 | 289.2 | 282 | 287 | 60 | 11 | 6 | 4 |
| ST-300 | 300 | 280 | 9 | 10 | 299.2 | 292 | 297 | 60 | 11 | 6 | 4 |
| ST-310 | 310 | 290 | 9 | 10 | 309.2 | 302 | 307 | 70 | 11 | 6 | 4 |
| ST-320 | 320 | 300 | 9 | 10 | 319.2 | 312 | 317 | 70 | 11 | 6 | 4 |
| ST-340 | 340 | 320 | 9 | 10 | 339.2 | 332 | 337 | 70 | 11 | 6 | 4 |
| ST-350 | 350 | 330 | 9 | 10 | 349.2 | 342 | 347 | 70 | 11 | 6 | 4 |
| ST-360 | 360 | 340 | 9 | 10 | 359.2 | 352 | 357 | 70 | 11 | 6 | 4 |
| ST-375 | 375 | 355 | 9 | 10 | 374.2 | 367 | 372 | 70 | 11 | 6 | 4 |
| ST-380 | 380 | 360 | 9 | 10 | 379.2 | 372 | 377 | 70 | 11 | 6 | 4 |
| ST-400 | 400 | 380 | 9 | 10 | 399.2 | 392 | 397 | 70 | 11 | 6 | 4 |
3. Lưu ý khi chọn ST-Seals
- Kiểm tra đúng đường kính xi lanh, kích thước piston và rãnh lắp.
- Đối với ứng dụng không dùng wear ring, cần kiểm tra lại kích thước theo bản vẽ thiết kế.
- ST-20 và ST-25 nên lắp cùng SWA-Wear ring theo khuyến nghị catalog.
- Nên gửi bản vẽ hoặc mẫu cũ cho Sealtech Vietnam để chọn đúng mã.
4. Thông tin liên hệ mua hàng
SEALTECH VIETNAM
Hotline / Zalo / Viber: 0946 265 720
Email: info@sealtech.com.vn
Website: https://sealtech.vn/
