Sealing Rings for the STAUFF Form EVO Tube Forming System
STAUFF Form EVO Sealing Ring Type FI-FD là vòng làm kín chuyên dụng lắp tại vùng kết nối của hệ thống tạo hình đầu ống STAUFF Form EVO. Chi tiết được sản xuất tiêu chuẩn bằng FKM (Viton®) 90 Shore, chia thành Series L (Light Series) và Series S (Heavy Series), bao phủ đường kính ngoài ống từ 6 đến 42 mm. Hình học D1–D2–L1 được thiết kế để phối hợp đúng với đầu ống đã tạo hình, hỗ trợ duy trì độ kín của mối nối thủy lực dưới rung động, xung áp và biến thiên nhiệt độ.
Thông tin kỹ thuật nổi bật của STAUFF Form EVO Sealing Ring
Loại sản phẩmSTAUFF Form EVO Sealing Ring, Type FI-FD.
Vật liệu tiêu chuẩnFKM (Viton®), độ cứng 90 Shore.
Dải kích thước ốngĐường kính ngoài D1 từ 6 đến 42 mm.
Phân hạngSeries L – tải nhẹ và Series S – tải nặng.
Áp suất danh nghĩaPN đến 500 bar với L và đến 800 bar với S, tùy kích thước.
Số mã tiêu chuẩn19 mã FI-FD-L/S-V90 theo tài liệu đính kèm.
Vòng FI-FD không phải là O-ring thông dụng chọn theo đường kính trong và tiết diện. Đây là chi tiết định hình thuộc cụm STAUFF Form EVO Tube Forming System; vì vậy cần chọn đồng thời theo đường kính ngoài ống D1, Series L/S và vật liệu. Dùng sai series hoặc mã gần giống có thể làm sai vị trí nén, khiến đầu nối khó siết, rò rỉ hoặc giảm độ bền mỏi của mối nối.
Bảng đầy đủ kích thước và mã hàng FI-FD Series L / S
| Mã đặt hàng | Series | Tube OD D1 (mm) | PN (bar) | D2 (mm) | L1 (mm) | Khối lượng xấp xỉ (kg/100 chiếc) |
|---|---|---|---|---|---|---|
| FI-FD-06L/S-V90 | L | 6 | 500 | 7,8 | 2,6 | 0,01 |
| FI-FD-08L/S-V90 | L | 8 | 500 | 9,8 | 2,6 | 0,01 |
| FI-FD-10L/S-V90 | L | 10 | 500 | 12 | 2,8 | 0,02 |
| FI-FD-12L/S-V90 | L | 12 | 400 | 14 | 2,8 | 0,02 |
| FI-FD-15L-V90 | L | 15 | 400 | 17 | 2,8 | 0,03 |
| FI-FD-18L-V90 | L | 18 | 400 | 20 | 2,8 | 0,03 |
| FI-FD-22L-V90 | L | 22 | 250 | 24 | 2,8 | 0,04 |
| FI-FD-28L-V90 | L | 28 | 250 | 30 | 2,8 | 0,05 |
| FI-FD-35L-V90 | L | 35 | 250 | 37,8 | 3,4 | 0,10 |
| FI-FD-42L-V90 | L | 42 | 250 | 44,8 | 3,4 | 0,12 |
| FI-FD-06L/S-V90 | S | 6 | 800 | 7,8 | 2,6 | 0,01 |
| FI-FD-08L/S-V90 | S | 8 | 800 | 9,8 | 2,6 | 0,01 |
| FI-FD-10L/S-V90 | S | 10 | 800 | 12 | 2,8 | 0,02 |
| FI-FD-12L/S-V90 | S | 12 | 630 | 14 | 2,8 | 0,02 |
| FI-FD-16S-V90 | S | 16 | 630 | 18 | 2,8 | 0,03 |
| FI-FD-20S-V90 | S | 20 | 420 | 22,6 | 3,4 | 0,05 |
| FI-FD-25S-V90 | S | 25 | 420 | 27,6 | 3,4 | 0,07 |
| FI-FD-30S-V90 | S | 30 | 420 | 32,8 | 3,4 | 0,09 |
| FI-FD-38S-V90 | S | 38 | 420 | 40,8 | 3,4 | 0,11 |

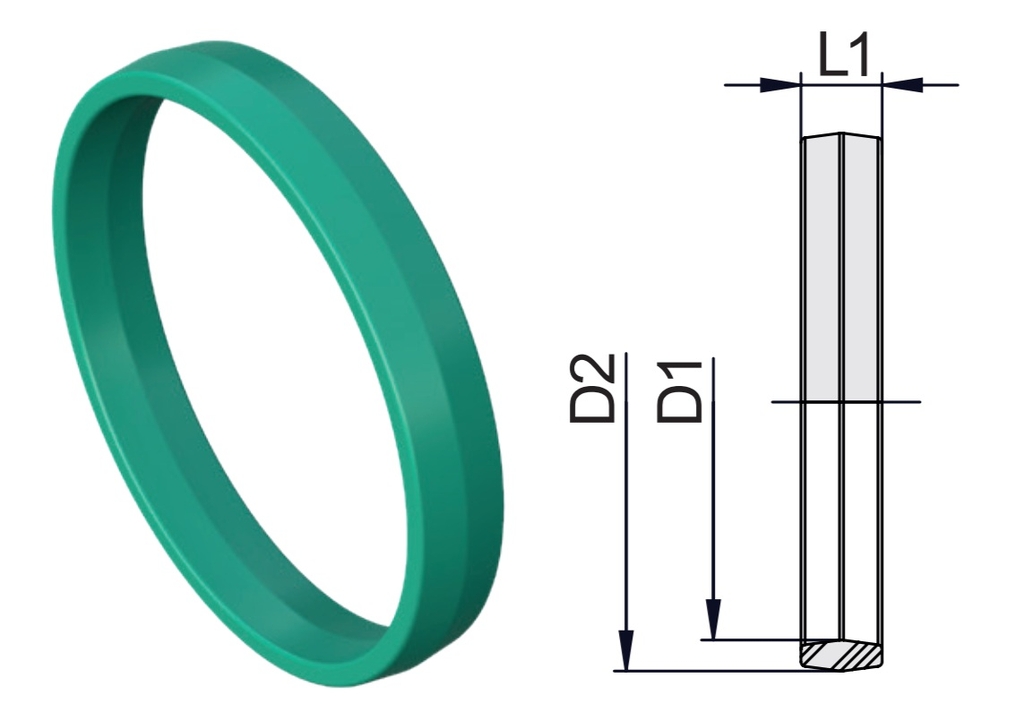

Lưu ý cách đọc bảng: D1 là đường kính ngoài của ống, D2 là đường kính ngoài của vòng và L1 là chiều dày theo phương trục. PN là cấp áp suất danh nghĩa của cấu hình trong tài liệu, không phải cam kết áp suất làm việc độc lập của riêng vòng đệm. Khả năng làm việc thực tế phụ thuộc toàn bộ cụm nối, vật liệu ống, quá trình tạo hình, lắp ráp, nhiệt độ và môi chất.
Cách đọc mã đặt hàng STAUFF FI-FD
Cấu trúc mã: FI-FD–[đường kính ngoài ống][Series]–V90.
Ví dụ FI-FD-15L-V90 có nghĩa: vòng làm kín STAUFF Form EVO FI-FD, dùng cho ống D1 = 15 mm, Light Series L, vật liệu FKM/Viton 90 Shore. Mã FI-FD-25S-V90 tương ứng ống 25 mm, Heavy Series S và cùng vật liệu V90.
Ví dụ FI-FD-15L-V90 có nghĩa: vòng làm kín STAUFF Form EVO FI-FD, dùng cho ống D1 = 15 mm, Light Series L, vật liệu FKM/Viton 90 Shore. Mã FI-FD-25S-V90 tương ứng ống 25 mm, Heavy Series S và cùng vật liệu V90.
Ở các cỡ 6, 8, 10 và 12 mm, tài liệu dùng mã kết hợp L/S vì cùng mã vòng áp dụng cho cả hai series, nhưng cấp PN của cụm Series L và Series S vẫn khác nhau. Khi yêu cầu báo giá, nên ghi nguyên mã đầy đủ thay vì chỉ ghi “vòng STAUFF 10 mm”.
Vai trò của vòng FI-FD trong mối nối ống thủy lực
Trong hệ thống STAUFF Form EVO, đầu ống được tạo hình bằng thiết bị chuyên dụng để hình thành biên dạng kết nối. Vòng FI-FD nằm tại mặt phân cách cần làm kín, biến lực siết của đai ốc thành áp lực tiếp xúc kiểm soát. FKM 90 Shore tạo độ cứng phù hợp cho môi trường áp lực cao, đồng thời duy trì đàn hồi để bù sai lệch vi mô và chu kỳ tải.
- Giúp ngăn dầu thủy lực rò qua vùng tiếp xúc của đầu nối.
- Hỗ trợ mối nối làm việc ổn định khi có rung động và xung áp.
- Cho phép nhận diện phụ tùng thay thế rõ ràng bằng mã FI-FD.
- Phù hợp cho bảo trì hệ thống ống thủy lực công nghiệp, máy công trình và thiết bị sản xuất.
Hướng dẫn chọn đúng Sealing Ring STAUFF Form EVO
- Xác định đúng hệ thống: kiểm tra đầu nối thuộc STAUFF Form EVO, không chọn chỉ dựa vào hình dáng vòng cũ.
- Đo Tube OD D1: dùng kích thước danh nghĩa của đường kính ngoài ống, ví dụ 15 mm, 25 mm hoặc 38 mm.
- Nhận diện Series: chọn L cho Light Series hoặc S cho Heavy Series theo cấu hình đầu nối.
- Đối chiếu mã: so sánh D2, L1 và ordering code trong bảng.
- Kiểm tra môi chất: xác nhận FKM/Viton 90 Shore tương thích với dầu, nhiệt độ và hóa chất thực tế.
Không thay thế FI-FD bằng vòng có D2 và L1 gần giống. Hình học mép làm kín, độ cứng và vị trí chịu nén là một phần của thiết kế hệ thống. Nếu không còn nhãn, hãy gửi ảnh đầu nối, đường kính ngoài ống, Series và thông tin máy cho Sealtech đối chiếu.
Khuyến nghị lắp đặt và bảo trì
- Xả áp hoàn toàn và vệ sinh đầu nối trước khi tháo cụm.
- Không tái sử dụng vòng bị ép dẹt, rách mép, chai cứng hoặc biến dạng.
- Kiểm tra bề mặt đầu ống đã tạo hình; vết xước sâu và ba via có thể phá hỏng vòng mới.
- Dùng chất bôi trơn lắp ráp tương thích FKM và môi chất, nếu quy trình của nhà sản xuất cho phép.
- Đặt vòng đúng chiều, không xoắn, không dùng vật sắc kéo qua cạnh kim loại.
- Siết cụm theo hướng dẫn STAUFF, không dùng lực siết quá mức để bù cho bề mặt hỏng.
- Sau vận hành thử, kiểm tra rò rỉ ở trạng thái không tải rồi tăng áp có kiểm soát.
Sản phẩm và danh mục liên quan
FAQ – Câu hỏi thường gặp về STAUFF Form EVO Sealing Ring
1. FI-FD là gì?
FI-FD là ký hiệu vòng làm kín chuyên dụng cho hệ thống tạo hình đầu ống STAUFF Form EVO.
2. Vòng FI-FD tiêu chuẩn làm từ vật liệu gì?
Tài liệu ghi vật liệu tiêu chuẩn là FKM (Viton®) với độ cứng 90 Shore, ký hiệu V90.
3. Series L và Series S khác nhau thế nào?
L là Light Series, S là Heavy Series. Hai series có dải cỡ và cấp PN khác nhau nên phải chọn theo cấu hình đầu nối.
4. D1, D2 và L1 trong bảng là gì?
D1 là đường kính ngoài ống, D2 là đường kính ngoài vòng và L1 là chiều dày của vòng theo phương trục.
5. Mã FI-FD-15L-V90 được hiểu ra sao?
Đó là vòng FI-FD cho ống 15 mm, Series L, vật liệu FKM/Viton 90 Shore.
6. Có thể thay FI-FD bằng O-ring cùng đường kính không?
Không nên. FI-FD có biên dạng và điều kiện nén riêng của hệ thống Form EVO, không tương đương O-ring tròn thông dụng.
7. Vì sao mã cỡ 6–12 mm có ký hiệu L/S?
Theo tài liệu, cùng ordering code được dùng cho cả Series L và S ở bốn cỡ này; tuy nhiên PN của từng series vẫn khác nhau.
8. Cần cung cấp gì để nhận báo giá?
Hãy gửi ordering code, đường kính ngoài ống D1, Series L/S, số lượng và môi chất làm việc; nếu chưa rõ mã, gửi thêm ảnh cụm nối.
Tư vấn và báo giá STAUFF Form EVO Sealing Ring
Sealtech Vietnam hỗ trợ đối chiếu mã FI-FD theo Tube OD, Series L/S và điều kiện vận hành. Gửi ảnh vòng cũ, mã trên bao bì hoặc thông tin đầu nối qua Zalo để kiểm tra cấu hình trước khi đặt hàng.
