Seal Twistors Set - Bộ dụng cụ xoắn lắp phớt S/M/L/XL cho rãnh trong xi lanh thủy lực
Seal Twistors Set là bộ dụng cụ hỗ trợ lắp phớt chuyên dụng, giúp giảm nguy cơ hư hỏng trong quá trình đưa phớt vào rãnh. Dụng cụ hoạt động bằng cách xoắn phớt thành dạng hình omega, làm kích thước ngoài của phớt nhỏ hơn đường kính lỗ gland, nhờ đó phớt có thể đi qua các mép vát sắc hoặc vị trí khó lắp một cách an toàn hơn, sau đó tự hồi lại trong rãnh.
Bộ gồm 4 kích thước S, M, L, XL, phù hợp cho dải lỗ gland từ 22mm đến 160mm. Đây là dụng cụ rất hữu ích khi lắp rod seal, piston seal, U-seal, PTFE seal, PU seal hoặc các phớt thủy lực cần đi qua mép vát, lỗ trong hoặc rãnh khó thao tác bằng tay.

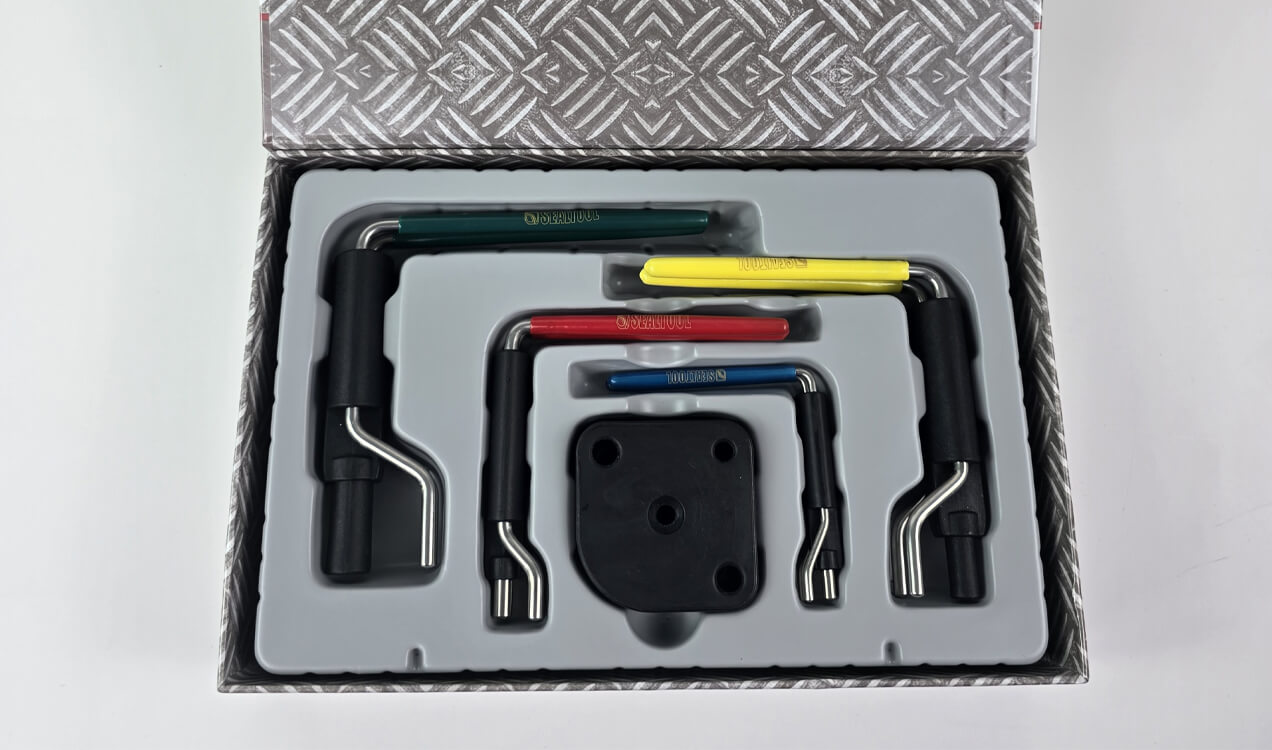

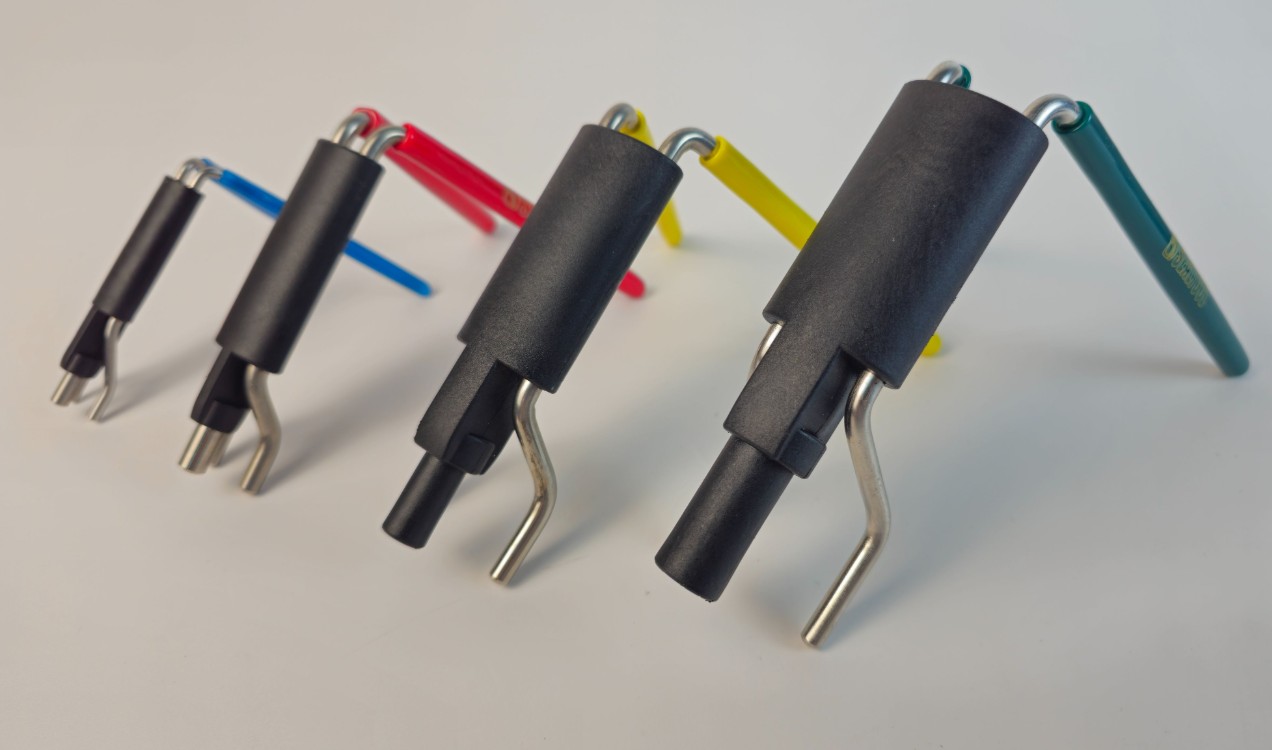

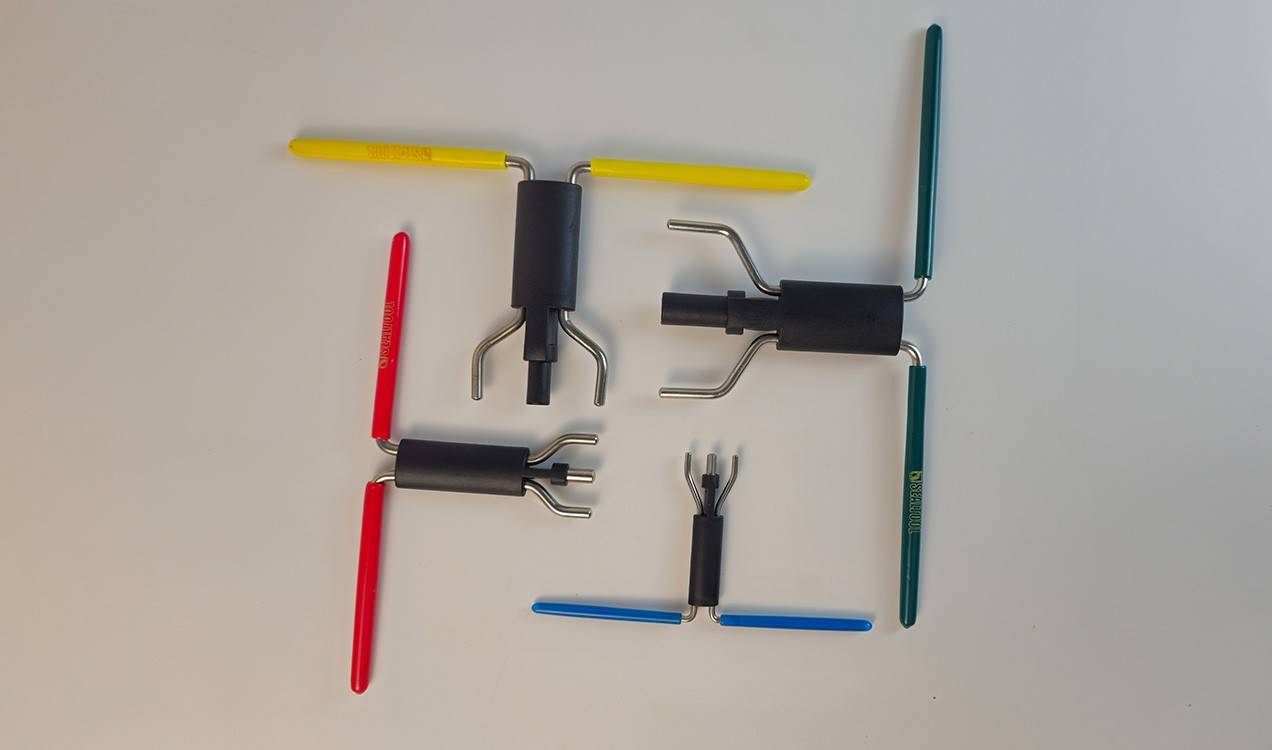

1. Hình ảnh Seal Twistors Set
2. Seal Twistor là gì?
Seal Twistor là dụng cụ lắp phớt bằng phương pháp xoắn có kiểm soát. Khi phớt có đường kính lớn hơn miệng gland hoặc phải đi qua mép vát sắc, kỹ thuật viên thường gặp khó khăn nếu dùng tay, tua vít hoặc móc kéo. Seal Twistor giúp thu nhỏ kích thước phớt tạm thời bằng cách xoắn phớt thành dạng omega, sau đó đưa phớt vào đúng rãnh và cho phớt hồi lại hình dạng ban đầu.
Dụng cụ này đặc biệt phù hợp cho các vị trí lắp phớt trong lỗ, rãnh sâu, rãnh có mép vát sắc hoặc không gian thao tác hạn chế. Khi thao tác đúng, Seal Twistor giúp giảm nguy cơ phớt bị cắt mép, lật môi, xoắn sai vị trí hoặc biến dạng cục bộ.
Ứng dụng chính: dùng trong xưởng sửa chữa xi lanh thủy lực, bảo trì máy công trình, xe nâng, máy ép, thiết bị nâng hạ, nhà máy thép, xi măng, giấy, nhựa và các hệ thống cần thay phớt trong rãnh khó lắp.
3. Nguyên lý xoắn phớt thành hình omega
Thu nhỏ kích thước phớt
Khi xoắn bằng Seal Twistor, phớt được tạo thành dạng omega. Hình dạng này làm kích thước bao ngoài của phớt nhỏ hơn đường kính gland, giúp phớt đi qua miệng lỗ dễ hơn.
Vượt qua mép vát an toàn
Phớt có thể đi qua các mép vát sắc hoặc vị trí dễ cắt môi phớt mà không phải ép lệch bằng tua vít hoặc dụng cụ nhọn.
Hồi lại trong rãnh
Sau khi đặt đúng vị trí, kỹ thuật viên nhả tay cầm và xoay dụng cụ trở lại, phớt sẽ hồi dần và nằm trong groove theo đúng biên dạng.
4. Thông số Seal Twistors Set S/M/L/XL
| Size | Dải lỗ gland | Dải inch | Tiết diện tối đa | Ghi chú |
|---|---|---|---|---|
| SEAL TWISTOR S | 22–30mm | 0.87”–1.187” | 5mm / 13⁄64” | Phù hợp phớt nhỏ, rãnh nhỏ, không gian thao tác hẹp. |
| SEAL TWISTOR M | 30–50mm | 1.187”–2” | 6mm / 15⁄64” | Dùng phổ biến cho nhiều rãnh phớt thủy lực cỡ vừa. |
| SEAL TWISTOR L | 50–70mm | 2”–2.75” | 10mm / khoảng 25⁄64” | Phù hợp phớt cỡ lớn hơn, có thể dùng cho một số ứng dụng dynamic tùy thiết kế. |
| SEAL TWISTOR XL | 70–160mm | 2.75”–6.5” | 17.5mm / 11⁄16” | Dùng cho phớt lớn, gland lớn, xi lanh thủy lực kích thước lớn. |
Thông tin chung: Bộ Seal Twistors Set gồm 4 size S, M, L, XL. Dải làm việc tổng quát từ 22mm đến 160mm, tiết diện phớt tối đa không vượt quá 20mm. Khi chọn dụng cụ, cần ưu tiên đúng dải gland hole và tiết diện phớt thực tế.
5. Độ sâu làm việc của Seal Twistor
| Size | Độ sâu twistor tham khảo | Lưu ý |
|---|---|---|
| S | S < 60mm | Dùng cho rãnh nông, phớt nhỏ, lỗ gland nhỏ. |
| M | M < 80mm | Dùng cho rãnh vừa, thao tác bảo trì phổ biến. |
| L | L < 90mm | Dùng cho phớt lớn hơn, cần kiểm soát lực xoắn tốt. |
| XL | XL < 100mm | Dùng cho gland lớn, phớt lớn, thao tác cần chậm và đều. |
Cảnh báo: Đường kính lỗ gland phải nằm trong dải thông số của từng size. Nếu dùng Twistor ngoài phạm vi cho phép, dụng cụ có thể bị biến dạng hoặc hư hỏng vĩnh viễn.
6. Ứng dụng thực tế của Seal Twistors Set
Lắp rod seal trong rãnh sâu
Hỗ trợ lắp rod seal vào rãnh trong gland, đặc biệt khi miệng lỗ có mép vát sắc hoặc khó đưa tay vào.
Lắp piston seal
Phù hợp cho một số piston seal hoặc phớt cần thu nhỏ tạm thời để vượt qua vị trí lắp.
Lắp U-seal và PU seal
Dùng cho phớt PU, U-seal hoặc phớt thủy lực cần tránh bị cắt môi khi đi qua cạnh sắc.
Bảo trì xi lanh thủy lực
Hữu ích trong xưởng sửa chữa xi lanh máy xúc, xe nâng, xe cẩu, máy ép, thiết bị nâng hạ và máy công trình.
Nhà máy công nghiệp
Dùng trong bảo trì thủy lực tại nhà máy thép, xi măng, giấy, nhựa, cơ khí, cảng biển và dây chuyền sản xuất.
Đào tạo kỹ thuật viên
Giúp chuẩn hóa thao tác lắp phớt, giảm phụ thuộc vào móc kéo, tua vít hoặc kinh nghiệm cá nhân.
7. Hướng dẫn sử dụng Seal Twistor
| Bước | Thao tác | Lưu ý kỹ thuật |
|---|---|---|
| 1 | Đưa một tay cầm vào lỗ của stand, sau đó đặt phớt giữa các claws. | Chọn đúng size Twistor theo gland hole và tiết diện phớt. |
| 2 | Một tay dẫn hướng phớt, tay còn lại xoay tay cầm sang phía đối diện. | Xoay từ từ để phớt tạo hình omega đều, không xoắn lệch. |
| 3 | Nắm cả hai tay cầm và lấy Twistor ra khỏi stand. | Giữ phớt ổn định trong claws, tránh để phớt bung trước khi vào gland. |
| 4 | Đưa phớt vào gland mà không để phớt chạm vào mép sắc, sau đó đặt vào groove. | Không ép lệch, không cào phớt vào chamfer sắc hoặc bavia. |
| 5 | Nhả một tay cầm rồi xoay tay cầm trở lại. | Cho phớt hồi lại từ từ, tránh thả đột ngột làm phớt bật khỏi rãnh. |
| 6 | Kéo Twistor ra khỏi gland một cách êm và thẳng. | Sau khi tháo dụng cụ, kiểm tra phớt đã nằm đúng groove, không xoắn, không cấn. |
Kinh nghiệm thao tác: Với phớt tiết diện lớn hoặc vật liệu cứng, nên thao tác chậm, kiểm tra phớt trong claws trước khi đưa vào gland. Không cố xoay mạnh nếu phớt hoặc gland không đúng dải thông số.
8. Cách chọn đúng size Seal Twistor
Dựa theo gland hole
- Đo chính xác đường kính lỗ gland trước khi chọn dụng cụ.
- Gland 22–30mm chọn size S.
- Gland 30–50mm chọn size M.
- Gland 50–70mm chọn size L.
- Gland 70–160mm chọn size XL.
Dựa theo tiết diện phớt
- Size S: tiết diện tối đa 5mm.
- Size M: tiết diện tối đa 6mm.
- Size L: tiết diện tối đa 10mm.
- Size XL: tiết diện tối đa 17.5mm.
- Không dùng nếu tiết diện phớt vượt quá giới hạn dụng cụ.
Không chọn theo cảm tính: Nếu gland hole nằm ngoài dải thông số, không nên cố dùng dụng cụ bằng cách ép mạnh hoặc xoắn quá mức. Điều này có thể làm hỏng phớt và làm Twistor biến dạng vĩnh viễn.
9. Lợi ích kỹ thuật khi dùng Seal Twistors Set
Giảm hư phớt khi lắp
Hạn chế cắt mép, lật môi, trầy xước hoặc biến dạng phớt khi đi qua chamfer sắc.
Thu nhỏ phớt an toàn
Dạng omega giúp phớt nhỏ hơn gland diameter tạm thời mà không phải dùng tua vít nạy mạnh.
Phù hợp nhiều dải size
Bộ S/M/L/XL bao phủ dải gland từ 22mm đến 160mm, tiện cho xưởng sửa chữa nhiều loại xi lanh.
Tiết kiệm thời gian
Giúp thao tác lắp phớt trong rãnh khó nhanh hơn, đặc biệt khi thay nhiều phớt trong một bộ xi lanh.
Bảo vệ gland và groove
Giảm nguy cơ dùng móc, kìm hoặc tua vít làm xước rãnh, bavia hoặc hỏng bề mặt làm kín.
Chuẩn hóa thao tác
Giúp kỹ thuật viên làm việc chuyên nghiệp hơn, dễ đào tạo và giảm lỗi do thao tác thủ công.
10. Cảnh báo kỹ thuật khi sử dụng Seal Twistor
- Gland hole phải nằm trong phạm vi size S/M/L/XL theo bảng thông số.
- Không dùng dụng cụ nếu tiết diện phớt vượt quá giới hạn cho phép.
- Không xoắn quá mạnh khi phớt bị kẹt hoặc không nằm đúng giữa claws.
- Không đưa phớt qua mép sắc khi groove còn bavia, mạt kim loại hoặc cạnh chưa bo.
- Không dùng Twistor để ép phớt vào rãnh sai kích thước hoặc rãnh bị mòn/móp.
- Sau khi lắp cần kiểm tra phớt đã hồi đúng hình dạng và nằm đều trong groove.
Warning: Gland hole must be within the specified scope above. Otherwise, Twistor can be permanently damaged.
11. So sánh Seal Twistor với lắp phớt thủ công
| Tiêu chí | Dùng Seal Twistor | Lắp thủ công / dùng móc kéo |
|---|---|---|
| Độ an toàn cho phớt | Tốt hơn, phớt được thu nhỏ dạng omega | Dễ cắt môi, xước hoặc xoắn phớt |
| Khi qua chamfer sắc | Ít chạm mép sắc hơn nếu thao tác đúng | Dễ cào vào mép vát hoặc bavia |
| Tốc độ thao tác | Nhanh và ổn định khi chọn đúng size | Phụ thuộc nhiều vào tay nghề |
| Tính lặp lại | Phù hợp xưởng sửa chữa chuyên nghiệp | Khó đồng đều giữa nhiều kỹ thuật viên |
| Rủi ro hư dụng cụ/chi tiết | Thấp nếu dùng đúng dải thông số | Dễ làm xước groove, móp mép gland |
12. Sản phẩm và danh mục liên quan
13. Câu hỏi thường gặp về Seal Twistors Set
Seal Twistor dùng để làm gì?
Seal Twistor dùng để xoắn phớt thành dạng omega, làm kích thước phớt nhỏ hơn gland diameter để đưa phớt qua mép vát sắc và lắp vào groove an toàn hơn.
Bộ Seal Twistors Set gồm những size nào?
Bộ gồm 4 size S, M, L, XL, phù hợp cho dải gland hole từ 22mm đến 160mm.
Seal Twistor có dùng cho phớt tiết diện lớn không?
Có, nhưng phải đúng giới hạn từng size. Size XL dùng cho tiết diện tối đa 17.5mm; thông số tổng quát không nên vượt quá 20mm.
Vì sao phải kiểm tra gland hole trước khi dùng?
Nếu gland hole nằm ngoài phạm vi của dụng cụ, khi xoắn hoặc đưa vào lỗ có thể làm phớt hư và làm Twistor biến dạng vĩnh viễn.
Khi đặt hàng cần cung cấp thông tin gì?
Nên cung cấp đường kính gland hole, độ sâu rãnh, loại phớt, tiết diện phớt, hình ảnh rãnh lắp và dải size cần sử dụng.
