SEAL STRETCHER - Dụng cụ nong phớt PTFE, Glyd Ring và piston seal trước khi lắp
SEAL STRETCHER là dụng cụ chuyên dùng để nong giãn phớt trước khi lắp vào piston, đặc biệt phù hợp với PTFE piston seal, Glyd Ring, step seal, piston seal composite và các loại phớt thủy lực có độ đàn hồi thấp. Dụng cụ giúp mở rộng đường kính phớt một cách có kiểm soát, hạn chế tình trạng kéo lệch, bẻ gãy, nứt môi hoặc làm biến dạng phớt khi lắp thủ công.
Trong sửa chữa xi lanh thủy lực, SEAL STRETCHER thường được dùng trước bước siết định hình bằng SEAL CLASPER. Sau khi phớt PTFE được nong và lắp qua piston, phớt cần được siết lại để ôm đúng rãnh trước khi đưa cụm piston vào lòng xi lanh.

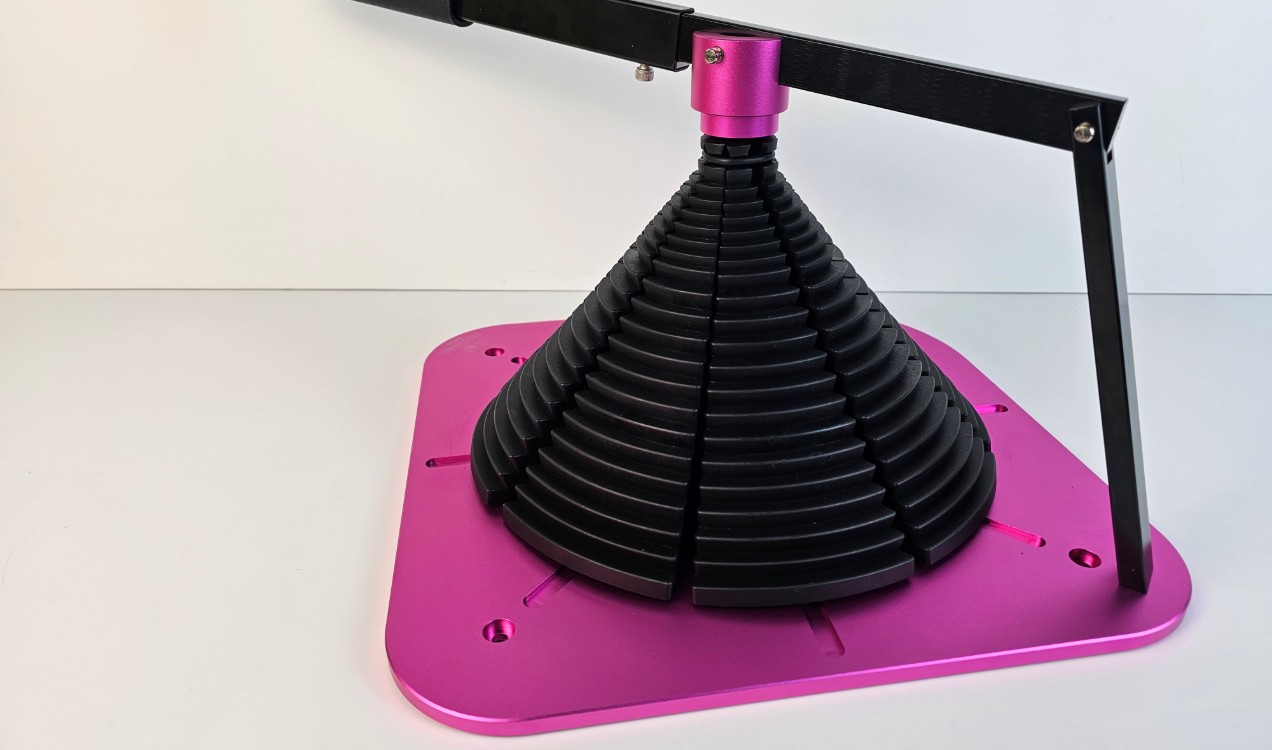

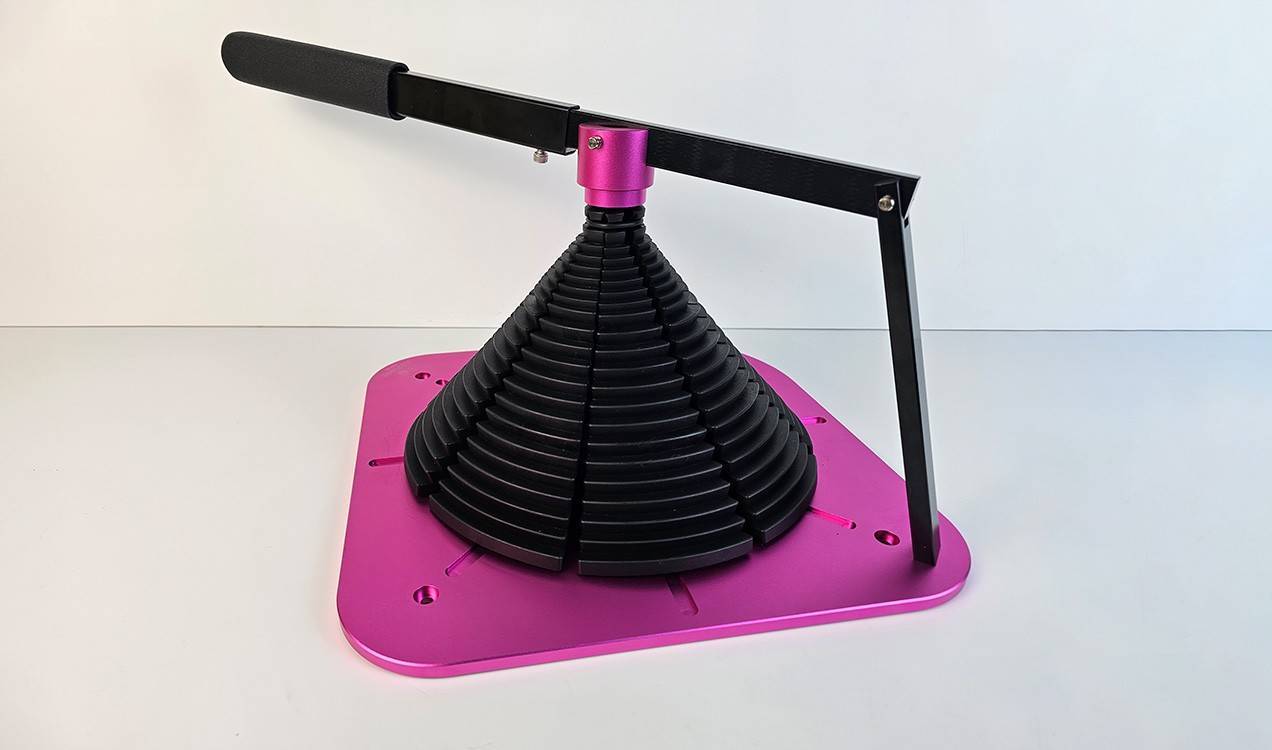

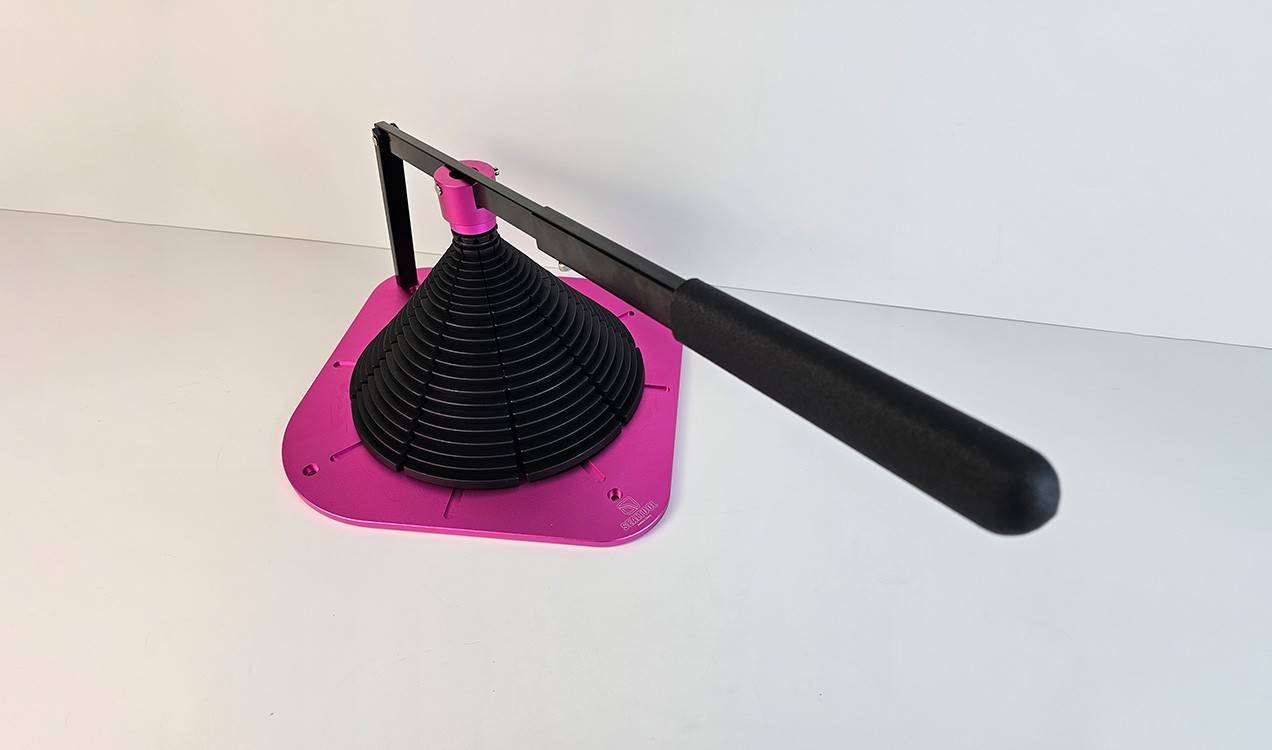

1. Hình ảnh SEAL STRETCHER
2. SEAL STRETCHER là gì?
SEAL STRETCHER, còn gọi là seal expander tool, dụng cụ nong phớt hoặc dụng cụ làm giãn phớt PTFE, được thiết kế để mở rộng đường kính phớt một cách đều và có kiểm soát. Khi lắp các loại PTFE seal hoặc Glyd Ring vào piston, phớt thường phải đi qua mép piston có đường kính lớn hơn rãnh lắp, vì vậy cần dụng cụ hỗ trợ để tránh kéo lệch bằng tay.
Khác với O-ring cao su thông thường, phớt PTFE có độ đàn hồi hồi phục chậm hơn. Nếu cố gắng lắp bằng tay, tua vít hoặc dụng cụ sắc cạnh, phớt dễ bị xước, tạo vết cắt nhỏ, biến dạng tiết diện hoặc mất khả năng làm kín sau khi vận hành. SEAL STRETCHER giúp quá trình nong phớt diễn ra đều quanh chu vi, giảm rủi ro hỏng phớt mới.
Ứng dụng chính: dùng cho xưởng sửa chữa xi lanh thủy lực, bảo trì máy công trình, máy ép, xe nâng, máy xúc, thiết bị nâng hạ, bơm, van và các cụm piston dùng phớt PTFE hoặc phớt composite.
3. Cấu tạo cơ bản của SEAL STRETCHER

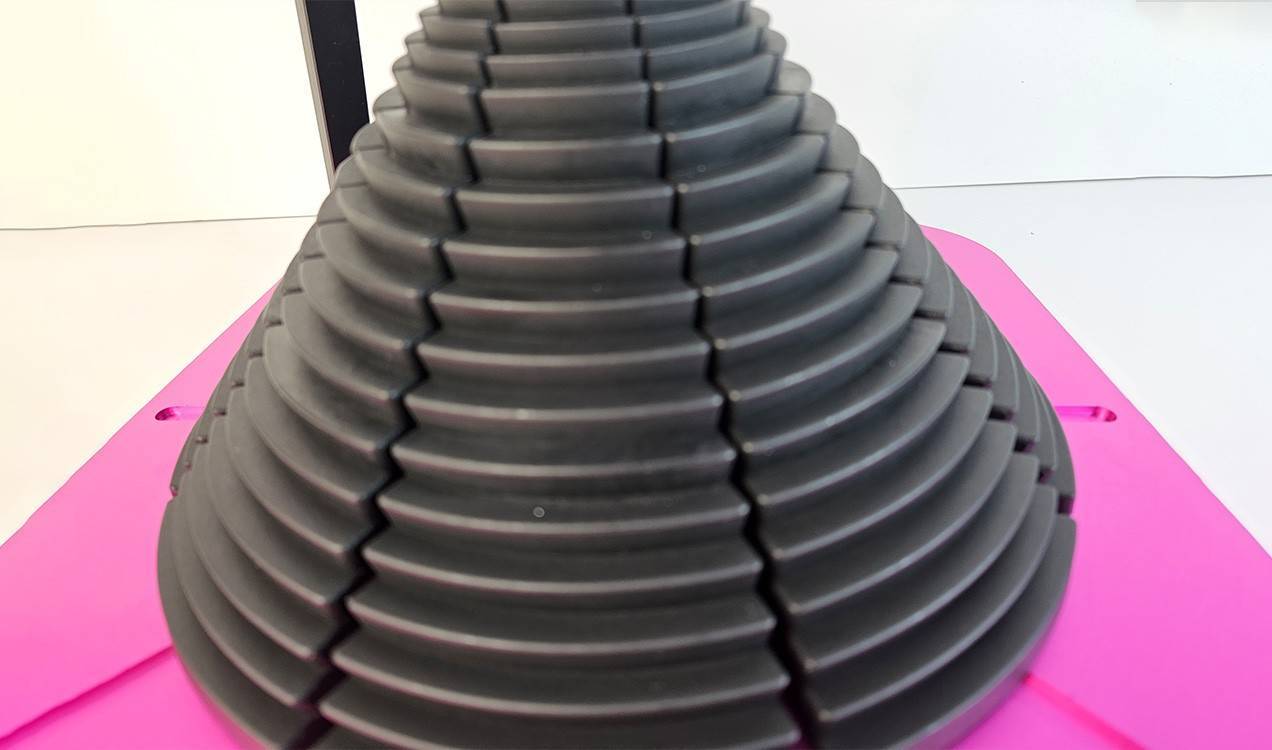

Thân nong / cụm mở rộng
Phần thân chính giúp mở rộng vòng phớt theo hướng đều quanh chu vi. Cơ cấu này hỗ trợ kỹ thuật viên kiểm soát đường kính nong tốt hơn so với kéo bằng tay.
Cơ cấu ren điều chỉnh
Cơ cấu ren hoặc núm vặn giúp tăng dần kích thước nong, tránh giật mạnh hoặc làm phớt bị kéo lệch. Đây là điểm quan trọng khi lắp phớt PTFE có độ đàn hồi thấp.
Bề mặt tiếp xúc bảo vệ phớt
Các bề mặt tiếp xúc được thiết kế để hạn chế vết hằn, xước hoặc cắt mép phớt. Khi thao tác, vẫn cần kiểm tra sạch bavia và dùng bôi trơn phù hợp.
4. Thông số tham khảo và thông tin cần xác nhận
| Hạng mục | Thông tin | Lưu ý kỹ thuật |
|---|---|---|
| Tên sản phẩm | SEAL STRETCHER | Dụng cụ nong phớt, làm giãn phớt trước khi lắp |
| Tên tiếng Anh | Seal Stretcher, Seal Expander Tool, PTFE Seal Installation Tool | Dùng nhiều trong nhóm dụng cụ lắp phớt thủy lực |
| Loại phớt phù hợp | PTFE seal, Glyd Ring, piston seal, step seal, composite seal | Hiệu quả nhất với phớt cần nong trước khi lắp vào piston |
| Phạm vi đường kính | Tham khảo 40–250 mm tùy phiên bản | Cần xác nhận đúng phiên bản, dải làm việc và phụ kiện đi kèm trước khi mua |
| Vật liệu dụng cụ | Kim loại, nhựa kỹ thuật hoặc vật liệu phối hợp tùy phiên bản | Kiểm tra bộ thực tế theo hình ảnh và thông số nhà cung cấp |
| Nguồn lực | Thao tác bằng tay | Không cần điện, phù hợp xưởng sửa chữa và hiện trường |
Lưu ý: Dải đường kính và cấu hình phụ kiện có thể khác nhau theo phiên bản SEAL STRETCHER. Khi đặt hàng cần xác nhận đường kính phớt thường lắp, loại phớt và yêu cầu sử dụng thực tế.
5. Ứng dụng thực tế của SEAL STRETCHER
Lắp PTFE piston seal
Dùng để nong piston seal PTFE trước khi đưa qua mép piston và vào đúng rãnh lắp.
Lắp Glyd Ring
Glyd Ring thường có vòng PTFE hoặc composite cần nong đều để tránh nứt, méo hoặc xước khi lắp.
Sửa chữa xi lanh thủy lực
Phù hợp cho xưởng sửa chữa xi lanh máy xúc, xe nâng, xe cẩu, máy ép, thiết bị nâng hạ và máy công trình.
Bảo trì thiết bị công nghiệp
Dùng trong nhà máy thép, xi măng, giấy, nhựa, cơ khí, bơm, van và hệ thống truyền lực thủy lực.
Giảm lỗi do dụng cụ tự chế
Hạn chế dùng tua vít, kìm hoặc cạnh sắc làm hỏng phớt mới trong quá trình lắp đặt.
Đào tạo kỹ thuật viên
Giúp chuẩn hóa thao tác lắp phớt PTFE trong xưởng, đặc biệt với người mới hoặc phớt có giá trị cao.
6. Cách sử dụng SEAL STRETCHER
| Bước | Thao tác | Lưu ý |
|---|---|---|
| 1 | Kiểm tra đúng loại phớt và đúng kích thước | Không dùng phớt sai size, nứt, cong hoặc đã biến dạng |
| 2 | Làm sạch piston, rãnh lắp và dụng cụ | Loại bỏ bavia, cạnh sắc, bụi kim loại và dầu bẩn |
| 3 | Đặt phớt vào vị trí nong trên SEAL STRETCHER | Đặt đều, không xoắn, không để phớt lệch khỏi bề mặt tiếp xúc |
| 4 | Tăng dần đường kính bằng cơ cấu điều chỉnh | Nong từ từ, không mở quá nhanh làm phớt bị nứt hoặc biến dạng |
| 5 | Đưa phớt qua piston và vào rãnh lắp | Có thể dùng dầu bôi trơn tương thích để giảm ma sát khi lắp |
| 6 | Dùng SEAL CLASPER siết lại nếu cần | Giúp phớt PTFE ôm sát rãnh trước khi đưa piston vào lòng xi lanh |
Kinh nghiệm thao tác: Với phớt PTFE, nên nong vừa đủ để qua piston, không nong dư quá nhiều. Sau khi lắp, cần kiểm tra phớt có ngồi đúng rãnh, không xoắn, không nứt và không nhô bất thường.
7. Quy trình lắp phớt PTFE khuyến nghị
1. Chuẩn bị phớt
Kiểm tra mã phớt, kích thước, vật liệu, chiều lắp và tình trạng bề mặt trước khi nong.
2. Nong bằng SEAL STRETCHER
Mở rộng phớt từ từ, đều quanh chu vi, chỉ nong đến mức đủ để qua mép piston.
3. Lắp vào rãnh piston
Đưa phớt vào đúng rãnh, tránh dùng vật sắc nhọn tác động trực tiếp lên mép làm kín.
4. Siết bằng SEAL CLASPER
Siết lại phớt sau khi lắp để phớt ôm rãnh, giảm tình trạng bung rộng do PTFE hồi phục chậm.
5. Kiểm tra trước khi lắp xi lanh
Đảm bảo phớt không nhô quá mức, không xoắn, không xước và không kẹt trong rãnh.
6. Lắp cụm piston
Bôi trơn phù hợp và đưa piston vào lòng xi lanh từ từ để tránh cắt mép phớt.
8. Lợi ích kỹ thuật khi dùng SEAL STRETCHER
Nong đều quanh chu vi
Giúp phớt mở rộng đồng đều, hạn chế biến dạng cục bộ hoặc kéo lệch một bên.
Giảm hư phớt mới
Hạn chế nguy cơ nứt, xước, cắt mép hoặc làm hỏng phớt PTFE trong quá trình lắp.
Tiết kiệm thời gian sửa chữa
Giúp kỹ thuật viên thao tác nhanh hơn, đặc biệt khi lắp nhiều phớt trong một bộ xi lanh.
Phù hợp phớt khó lắp
Hữu ích với Glyd Ring, step seal, piston seal PTFE và các dạng phớt ít đàn hồi.
Chuẩn hóa thao tác
Giúp xưởng sửa chữa có quy trình lắp đặt ổn định, giảm phụ thuộc vào dụng cụ tự chế.
Bảo vệ piston và rãnh lắp
Giảm nhu cầu dùng tua vít hoặc kìm, từ đó hạn chế làm xước piston hoặc mép rãnh.
9. Lưu ý kỹ thuật khi dùng SEAL STRETCHER
- Không nong quá mức vì có thể làm phớt PTFE biến dạng vĩnh viễn hoặc nứt mép.
- Không dùng dụng cụ nếu bề mặt tiếp xúc có bavia, mạt kim loại hoặc cạnh sắc.
- Không dùng với phớt đã sai kích thước, sai vật liệu hoặc đã hư trước khi lắp.
- Không thay thế bước kiểm tra rãnh piston, lòng xi lanh và khe hở làm việc.
- Không dùng dầu/mỡ bôi trơn không tương thích với vật liệu phớt hoặc môi chất hệ thống.
- Với phớt lớn hoặc tiết diện mỏng, nên thao tác từ từ và kiểm tra nhiều lần trong quá trình nong.
Quan trọng: SEAL STRETCHER giúp lắp phớt dễ hơn nhưng không xử lý được lỗi sai thiết kế rãnh, lòng xi lanh xước, piston mòn, áp suất vượt thiết kế hoặc chọn sai vật liệu phớt.
10. So sánh SEAL STRETCHER với lắp phớt thủ công
| Tiêu chí | Dùng SEAL STRETCHER | Lắp thủ công / dụng cụ tự chế |
|---|---|---|
| Độ đều khi nong | Nong đều, kiểm soát tốt hơn | Dễ kéo lệch, biến dạng một bên |
| Rủi ro hư phớt | Giảm rủi ro nứt, xước, cắt mép | Dễ làm hỏng phớt do dụng cụ sắc |
| Tốc độ thao tác | Nhanh và ổn định hơn khi quen thao tác | Phụ thuộc nhiều vào tay nghề |
| Phù hợp PTFE seal | Phù hợp hơn với phớt ít đàn hồi | Khó kiểm soát do PTFE hồi phục chậm |
| Tính chuyên nghiệp | Phù hợp xưởng sửa chữa chuyên nghiệp | Chỉ nên dùng khi không có dụng cụ phù hợp |
11. Sản phẩm và danh mục liên quan
12. Câu hỏi thường gặp về SEAL STRETCHER
SEAL STRETCHER dùng để làm gì?
SEAL STRETCHER dùng để nong giãn phớt PTFE, Glyd Ring, piston seal hoặc phớt composite trước khi lắp vào piston hoặc rãnh làm kín.
Dụng cụ này khác gì SEAL CLASPER?
SEAL STRETCHER dùng để nong phớt trước khi lắp; SEAL CLASPER dùng sau khi lắp để siết phớt trở lại gần kích thước làm việc.
SEAL STRETCHER có dùng cho O-ring cao su không?
Có thể dùng trong một số trường hợp, nhưng sản phẩm phù hợp nhất với phớt PTFE, Glyd Ring và phớt có độ đàn hồi thấp.
Có cần gia nhiệt phớt PTFE trước khi nong không?
Tùy vật liệu và quy trình lắp đặt. Một số trường hợp phớt PTFE có thể được làm ấm để dễ lắp hơn, nhưng cần kiểm soát nhiệt độ theo khuyến nghị kỹ thuật và tránh làm hỏng vật liệu.
Khi đặt hàng SEAL STRETCHER cần cung cấp thông tin gì?
Nên cung cấp dải đường kính phớt cần lắp, loại phớt thường dùng, ứng dụng sửa chữa, hình ảnh dụng cụ mong muốn và yêu cầu bộ phụ kiện đi kèm nếu có.
Cần tư vấn chọn SEAL STRETCHER?
Gửi loại phớt cần lắp, đường kính phớt, hình ảnh piston, xi lanh, Glyd Ring hoặc PTFE seal đang sử dụng. Sealtech Vietnam hỗ trợ kiểm tra nhanh để chọn đúng dụng cụ nong phớt, hạn chế hư phớt mới, rút ngắn thời gian sửa chữa và tăng độ ổn định khi lắp xi lanh thủy lực.
