Seal Digger - Dụng cụ tháo và lắp phớt dầu Oil Seal chuyên dụng
Seal Digger là dụng cụ chuyên dùng cho thao tác tháo phớt dầu và lắp phớt dầu oil seal trong bảo trì cơ khí, sửa chữa motor, hộp số, bơm, trục quay, máy công trình và thiết bị công nghiệp. Dụng cụ giúp kỹ thuật viên lấy phớt cũ ra khỏi vị trí lắp bằng cơ cấu mũi khoan/digger, bi đóng và cơ cấu vặn, đồng thời hỗ trợ lắp phớt mới bằng khối đóng, pad hoặc ống sleeve inox khi cần.
Trong thực tế, oil seal thường được ép chặt trong vỏ, nắp chặn, housing hoặc cụm trục. Nếu tháo bằng tua vít, đục nhọn hoặc dụng cụ tự chế, kỹ thuật viên rất dễ làm xước trục, móp housing, hư bề mặt lắp hoặc làm rách phớt mới khi lắp lại. Seal Digger giúp thao tác tháo/lắp có kiểm soát hơn, phù hợp cho xưởng sửa chữa chuyên nghiệp và đội bảo trì thường xuyên thay phớt dầu.

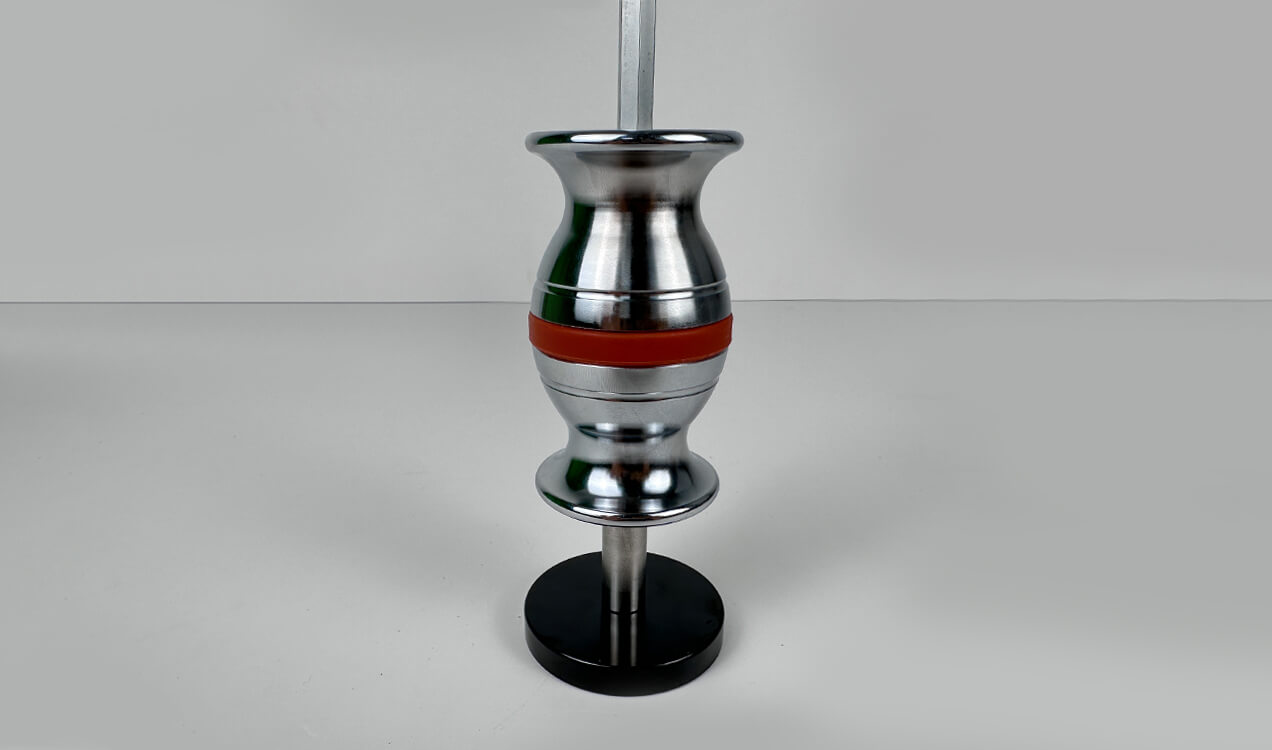

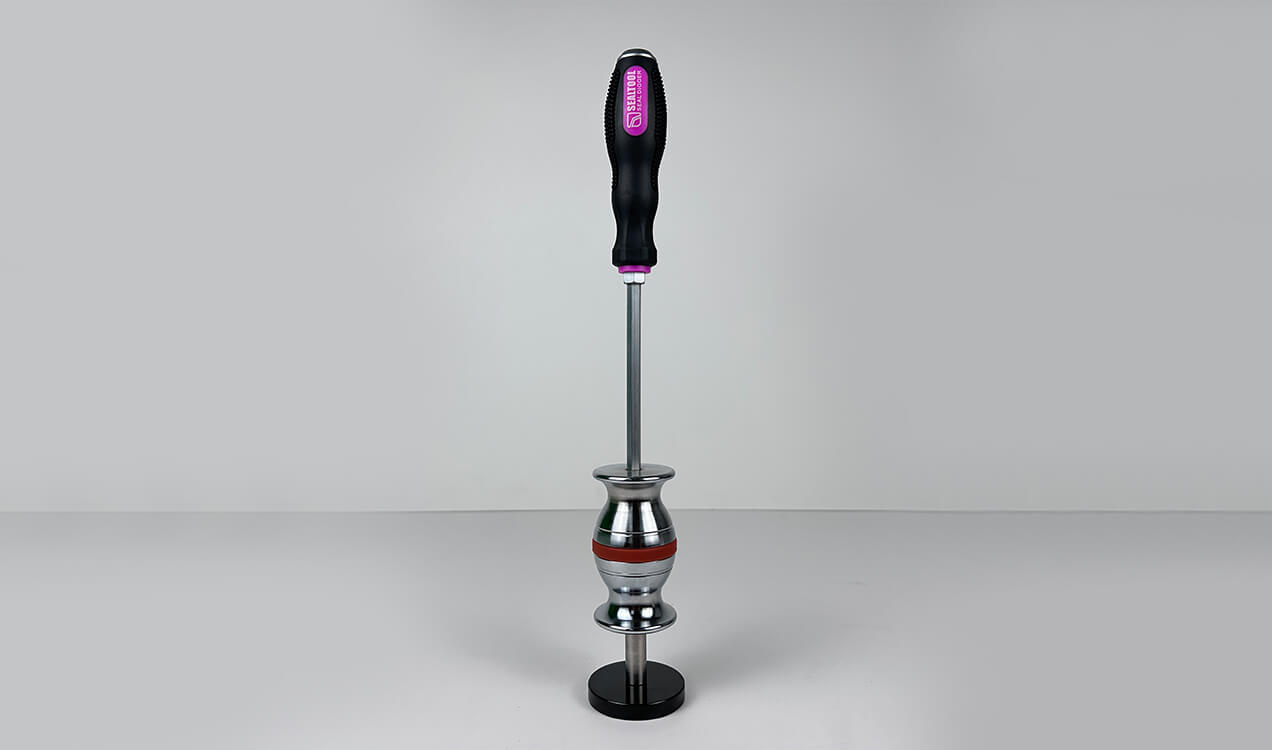

1. Hình ảnh Seal Digger
2. Seal Digger là gì?
Seal Digger là dụng cụ chuyên dụng để tháo và lắp oil seal, phớt chặn dầu, phớt trục quay trong các cụm máy có trục, bạc đạn, housing hoặc nắp chặn. Dụng cụ sử dụng mũi digger để bám vào thân phớt cũ, sau đó dùng lực đóng và lực kéo để lấy phớt ra khỏi vị trí lắp.
Không giống cách dùng tua vít nạy trực tiếp vào mép phớt, Seal Digger tác động vào thân phớt theo hướng có kiểm soát hơn. Khi lắp phớt mới, bộ dụng cụ có thể dùng impact block 12mm hoặc 25mm, pad và stainless sleeve tùy trường hợp trục đã được lắp sẵn hay chưa.
Ứng dụng chính: dùng cho tháo lắp phớt dầu trong motor, hộp số, bơm, quạt công nghiệp, máy nén, xe nâng, máy công trình, máy ép, băng tải, thiết bị quay và các cụm trục cần thay oil seal định kỳ.
3. Cấu tạo cơ bản của bộ Seal Digger
Mũi digger / mũi khoan
Mũi digger được đặt vào thân oil seal cũ, sau đó đóng vào phớt và vặn theo chiều kim đồng hồ để bám sâu vào vật liệu phớt.
Bi đóng / weight ball
Bi đóng tạo lực va đập để đưa mũi digger vào phớt khi tháo, hoặc tạo lực đóng khi lắp phớt mới vào đúng vị trí.
Impact block, pad và sleeve inox
Impact block 12mm/25mm, pad và stainless sleeve hỗ trợ lắp oil seal mới, giúp phân bố lực đều và hạn chế làm hư môi phớt.
4. Thông số và phụ kiện cần xác nhận
| Hạng mục | Thông tin | Lưu ý kỹ thuật |
|---|---|---|
| Tên sản phẩm | Seal Digger | Dụng cụ tháo và lắp phớt dầu oil seal |
| Chức năng tháo | Dùng mũi digger bám vào phớt cũ để kéo phớt ra | Cần tránh làm xước trục hoặc housing |
| Chức năng lắp | Dùng impact block, pad hoặc sleeve inox để lắp phớt mới | Chọn phụ kiện theo tình trạng trục đã lắp hay chưa |
| Impact block | 12mm hoặc 25mm | Dùng khi trục đã được lắp sẵn |
| Pad | Dùng khi trục chưa được lắp sẵn | Giúp ép oil seal mới vào đều hơn |
| Stainless sleeve | Ống sleeve inox hỗ trợ khi cần thiết | Giúp bảo vệ môi phớt khi đi qua trục, then, ren hoặc cạnh sắc |
5. Ứng dụng thực tế của Seal Digger
Tháo phớt dầu motor
Hỗ trợ lấy phớt cũ trong nắp motor, cụm bạc đạn, trục quay và các vị trí khó nạy bằng tay.
Tháo lắp oil seal hộp số
Dùng cho hộp giảm tốc, hộp số, trục ra, trục vào và các vị trí cần thay phớt chặn dầu định kỳ.
Bơm và thiết bị quay
Phù hợp với bơm dầu, bơm nước, bơm thủy lực, quạt công nghiệp, máy nén và cụm quay nhỏ.
Máy công trình
Dùng trong sửa chữa xe nâng, máy xúc, máy ép, thiết bị nâng hạ và các cụm truyền động có phớt trục.
Bảo trì nhà máy
Hữu ích cho nhà máy thép, xi măng, giấy, nhựa, thực phẩm, cảng biển và các dây chuyền dùng nhiều cụm quay.
Xưởng sửa chữa chuyên nghiệp
Giúp chuẩn hóa thao tác tháo/lắp oil seal, giảm rủi ro làm xước trục hoặc hư bề mặt lắp.
6. Hướng dẫn tháo oil seal bằng Seal Digger
| Bước | Thao tác tháo phớt | Lưu ý kỹ thuật |
|---|---|---|
| 1 | Đặt mũi digger drill vào một vị trí bất kỳ trên oil seal cũ | Chọn vị trí trên thân phớt, tránh chạm trực tiếp vào trục hoặc housing |
| 2 | Dùng bi đóng để punch mũi drill vào phớt | Đóng có kiểm soát, không để mũi drill trượt làm xước bề mặt lắp |
| 3 | Vặn digger theo chiều kim đồng hồ để mũi bám vào oil seal | Vặn từ từ để mũi ăn sâu vào thân phớt, không vặn lệch làm rách phớt quá sớm |
| 4 | Lặp lại thao tác đóng và vặn cho đến khi mũi vào đủ độ sâu | Độ sâu vừa đủ để kéo phớt ra, không cần xuyên quá mức |
| 5 | Punch bi lên để kéo và đào oil seal ra khỏi vị trí lắp | Kéo đều, tránh giật mạnh làm méo vỏ hoặc làm xước trục |
| 6 | Sau khi tháo, vệ sinh rãnh và kiểm tra bề mặt | Loại bỏ mạt cao su, dầu bẩn, gỉ sét, bavia trước khi lắp phớt mới |
Kinh nghiệm tháo phớt: Nếu phớt cũ bị kẹt quá chặt, nên thao tác từng bước, không nạy quá mạnh bằng tua vít. Có thể chọn vị trí bám khác trên thân phớt để kéo đều hơn, tránh làm hỏng housing.
7. Hướng dẫn lắp oil seal bằng Seal Digger
| Trường hợp | Cách chọn phụ kiện | Cách thao tác |
|---|---|---|
| Trục đã được lắp sẵn | Chọn impact block 12mm hoặc 25mm | Đặt oil seal đúng chiều, căn vuông góc rồi dùng bi đóng để ép phớt vào vị trí |
| Trục chưa được lắp sẵn | Chọn pad phù hợp | Dùng pad để phân bố lực đều lên mặt phớt, tránh đóng lệch làm méo vỏ phớt |
| Có ren, then, mép sắc hoặc vị trí dễ cắt môi phớt | Dùng stainless sleeve nếu cần | Cho môi phớt đi qua sleeve inox để giảm nguy cơ cắt, lật hoặc xước môi làm kín |
Các bước lắp cơ bản
- Kiểm tra đúng mã oil seal, đúng chiều môi phớt và đúng kích thước.
- Vệ sinh rãnh lắp, trục, housing và bề mặt tiếp xúc.
- Bôi trơn nhẹ môi phớt bằng dầu/mỡ tương thích nếu cần.
- Căn oil seal vuông góc với lỗ lắp, không để phớt nghiêng.
- Dùng bi đóng để ép phớt vào từ từ đến đúng độ sâu.
- Kiểm tra phớt không bị lật môi, méo vỏ hoặc xước môi làm kín.
Lỗi cần tránh
- Đóng lệch một bên làm oil seal nghiêng trong housing.
- Đóng trực tiếp lên môi phớt làm rách hoặc biến dạng môi làm kín.
- Không dùng sleeve khi trục có then, ren hoặc cạnh sắc.
- Lắp sai chiều môi phớt so với hướng dầu hoặc áp suất.
- Không kiểm tra bề mặt trục bị xước, rỗ hoặc mòn rãnh.
- Lắp phớt mới vào rãnh còn bẩn, gỉ sét hoặc còn mạt phớt cũ.
8. Lợi ích kỹ thuật khi dùng Seal Digger
Tháo phớt nhanh hơn
Mũi digger bám vào phớt cũ giúp lấy phớt ra nhanh hơn so với nạy thủ công bằng tua vít.
Giảm xước trục
Thao tác đúng giúp hạn chế dùng vật sắc nạy trực tiếp vào trục hoặc bề mặt housing.
Hỗ trợ cả tháo và lắp
Không chỉ tháo oil seal cũ, bộ dụng cụ còn hỗ trợ lắp phớt mới bằng impact block, pad và sleeve.
Phù hợp bảo trì công nghiệp
Dùng tốt cho nhiều cụm máy quay, motor, bơm, hộp số và thiết bị cần thay phớt dầu định kỳ.
Giảm hư oil seal mới
Khi lắp đúng phụ kiện, phớt mới được ép đều hơn, giảm nguy cơ méo, lật môi hoặc cắt môi phớt.
Chuẩn hóa thao tác
Giúp kỹ thuật viên có quy trình rõ ràng, an toàn và chuyên nghiệp hơn trong xưởng sửa chữa.
9. Lưu ý an toàn và kỹ thuật khi sử dụng
- Không đặt mũi digger vào vị trí có nguy cơ chạm trực tiếp vào trục làm việc.
- Không đóng quá mạnh khi chưa căn đúng vị trí mũi drill trên thân oil seal.
- Không vặn digger quá sâu nếu phía sau oil seal có bạc, vòng chặn hoặc bề mặt quan trọng.
- Khi lắp phớt mới, không đóng trực tiếp vào môi phớt hoặc lò xo phớt.
- Không dùng oil seal sai chiều, sai kích thước hoặc sai vật liệu so với môi trường làm việc.
- Luôn kiểm tra trục có rãnh mòn, xước, rỗ, gỉ hoặc độ đảo bất thường trước khi lắp phớt mới.
Quan trọng: Seal Digger giúp tháo và lắp oil seal dễ hơn, nhưng không xử lý được các lỗi nền như trục bị mòn rãnh, housing méo, bề mặt lắp xước sâu, vòng bi rơ hoặc áp suất vượt giới hạn làm việc của phớt.
10. So sánh Seal Digger với tháo/lắp phớt thủ công
| Tiêu chí | Dùng Seal Digger | Dùng tua vít / dụng cụ tự chế |
|---|---|---|
| Độ kiểm soát khi tháo | Tốt hơn, mũi digger bám vào thân phớt | Dễ trượt, dễ làm xước trục hoặc housing |
| Tốc độ thao tác | Nhanh và ổn định hơn khi quen thao tác | Phụ thuộc nhiều vào tay nghề |
| Rủi ro hư bề mặt lắp | Giảm rủi ro nếu dùng đúng cách | Dễ móp mép, xước rãnh, cấn trục |
| Hỗ trợ lắp phớt mới | Có impact block, pad, sleeve tùy bộ | Dễ đóng lệch hoặc làm hư môi phớt |
| Tính chuyên nghiệp | Phù hợp xưởng sửa chữa và bảo trì chuyên nghiệp | Chỉ nên dùng xử lý tạm thời |
11. Sản phẩm và danh mục liên quan
12. Câu hỏi thường gặp về Seal Digger
Seal Digger dùng để làm gì?
Seal Digger là dụng cụ chuyên dùng để tháo và lắp phớt dầu oil seal trong motor, hộp số, bơm, trục quay, housing và thiết bị công nghiệp.
Seal Digger tháo oil seal như thế nào?
Dụng cụ dùng mũi digger đặt lên thân phớt, đóng mũi vào phớt, vặn theo chiều kim đồng hồ cho mũi bám sâu rồi dùng lực bi đóng để kéo phớt ra.
Khi lắp oil seal nên dùng impact block hay pad?
Nếu trục đã được lắp sẵn, có thể chọn impact block 12mm hoặc 25mm. Nếu trục chưa lắp, có thể chọn pad để phân bố lực khi đóng phớt.
Khi nào cần dùng stainless sleeve?
Nên dùng sleeve inox khi oil seal phải đi qua trục có ren, then, mép sắc hoặc vị trí dễ làm cắt, lật hoặc xước môi phớt.
Khi đặt hàng cần cung cấp thông tin gì?
Nên cung cấp loại oil seal thường tháo/lắp, đường kính trục, đường kính ngoài phớt, hình ảnh cụm máy và yêu cầu phụ kiện đi kèm nếu có.
Cần tư vấn chọn Seal Digger?
Gửi kích thước oil seal, đường kính trục, hình ảnh cụm lắp, tình trạng trục đã lắp sẵn hay chưa và nhu cầu tháo/lắp thực tế. Sealtech Vietnam hỗ trợ kiểm tra nhanh để chọn đúng dụng cụ tháo lắp phớt dầu, hạn chế xước trục, hư housing và giảm rủi ro làm hỏng oil seal mới trong quá trình bảo trì.
