RTJ Gasket R-43 - Gioăng kim loại Style R PCD 193.68 mm
RTJ Gasket R-43 là gioăng kim loại Ring Type Joint Style R, dùng cho mặt bích rãnh RTJ trong hệ thống áp suất cao. Bài viết này tập trung vào góc sử dụng riêng: lựa chọn vật liệu cho dầu khí và hóa chất, giúp kỹ thuật chọn đúng mã, đúng kích thước và đúng vật liệu trước khi lắp đặt.
Thông số chính của R-43: PCD 193.68 mm, ring width 7.95 mm, height oval 14.3 mm, height octagonal 12.7 mm, weight tham khảo oval 0.48 kg và octagonal 0.44 kg.
1. RTJ Gasket R-43 là gì?
R-43 thuộc nhóm gioăng RTJ Style R, có thể sản xuất dạng oval hoặc octagonal. Gioăng làm kín bằng tiếp xúc kim loại với kim loại trong rãnh RTJ, phù hợp các vị trí cần độ kín cao, chịu áp tốt và không nên dùng gioăng mềm thông thường.
Với PCD 193.68 mm, R-43 nằm trong nhóm kích thước trung bình, phù hợp cho van, đường ống và thiết bị áp lực có không gian lắp vừa phải. Khi đặt hàng, không nên chỉ đọc tên gọi chung “RTJ gasket” mà cần xác nhận đúng Ring No., dạng tiết diện, vật liệu, tiêu chuẩn mặt bích và điều kiện làm việc.
Lưu ý: R-43 có profile gọn, thuận tiện nhập kho và lắp đặt, nhưng vẫn phải đối chiếu đúng PCD, width và dạng oval/octagonal.

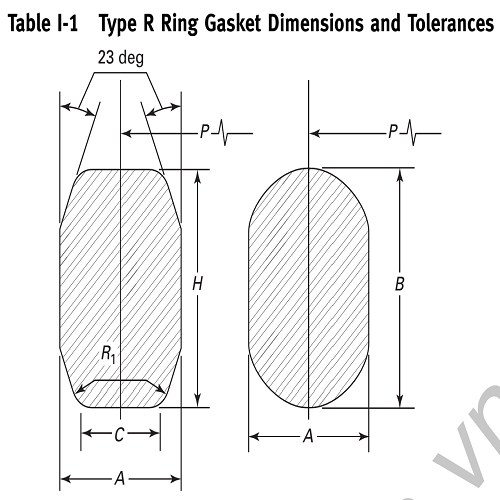

2. Bảng thông số kỹ thuật RTJ Gasket R-43
| Ring No. | R-43 |
| Kiểu gioăng | Ring Type Joint Gasket - Style R |
| Dạng tiết diện | Oval hoặc Octagonal |
| PCD | 193.68 mm |
| Ring Width | 7.95 mm |
| Ring Height - Oval | 14.3 mm |
| Ring Height - Octagonal | 12.7 mm |
| Gasket Weight - Oval | 0.48 kg |
| Gasket Weight - Octagonal | 0.44 kg |
| Nguồn tham khảo kích thước | Smith Gaskets - RTJ Style R |
3. Đặc điểm kỹ thuật riêng của R-43
PCD 193.68 mm
PCD là thông số quan trọng để đối chiếu với rãnh mặt bích RTJ. Sai PCD có thể làm gioăng không ngồi đúng tâm.
Width 7.95 mm
Ring width ảnh hưởng trực tiếp đến vùng tiếp xúc trong rãnh. Cần kiểm tra width khi thay thế từ hàng tồn kho.
Oval / Octagonal
Dạng oval và octagonal không nên đổi lẫn nếu chưa kiểm tra rãnh mặt bích, tiêu chuẩn thiết kế và yêu cầu dự án.
4. Vật liệu sản xuất RTJ Gasket R-43
Soft Iron hoặc Low Carbon Steel phù hợp môi trường tiêu chuẩn; SS316, Duplex hoặc Inconel nên dùng khi có ăn mòn, H2S, CO2 hoặc môi trường biển.
| Vật liệu | Đặc điểm | Khi nên chọn |
|---|---|---|
| Soft Iron | Mềm, dễ biến dạng làm kín. | Hệ tiêu chuẩn, môi trường ít ăn mòn, thử áp. |
| Low Carbon Steel | Cơ tính ổn định, dùng phổ biến. | Dầu khí, van, đường ống và mặt bích RTJ thông dụng. |
| SS304 / SS316 | Chống ăn mòn tốt hơn thép carbon. | Môi trường ẩm, ngoài trời, hóa chất nhẹ. |
| Duplex / Inconel | Chịu ăn mòn, chịu điều kiện khắc nghiệt. | Offshore, H2S, CO2, khí chua, nước biển. |
5. Ứng dụng thực tế của RTJ Gasket R-43
Van và thiết bị áp lực
Dùng trong valve, pressure vessel connection, spool hoặc cụm kết nối công nghiệp.
Bảo trì thay thế
Phù hợp khi gioăng cũ đã tháo ra, bị biến dạng hoặc không còn đảm bảo độ kín ban đầu.
Dầu khí và hóa dầu
Ứng dụng cho nhà máy, giàn khoan, trạm xử lý, cụm manifold và thiết bị phụ trợ.
6. Cách chọn đúng RTJ Gasket R-43
Thông tin cần cung cấp
- Ring No.: R-43.
- Dạng gioăng: oval hoặc octagonal.
- Vật liệu yêu cầu và môi chất làm việc.
- Tiêu chuẩn mặt bích, class áp suất và bản vẽ nếu có.
- Yêu cầu chứng chỉ: CO/CQ, MTC, EN 10204 3.1 nếu cần.
Kiểm tra trước khi lắp
- Đối chiếu PCD 193.68 mm và width 7.95 mm.
- Kiểm tra rãnh RTJ sạch, không ba via, không xước sâu.
- Không tái sử dụng gioăng RTJ đã siết ép.
- Siết bulong đều theo trình tự chéo.
- Kiểm tra rò rỉ sau khi thử áp.
7. Lỗi thường gặp khi dùng RTJ R-43
| Lỗi | Nguyên nhân | Cách xử lý |
|---|---|---|
| Rò rỉ sau thử áp | Sai mã, rãnh xước, gioăng móp hoặc siết không đều. | Thay gioăng mới, vệ sinh rãnh và kiểm tra lại lực siết. |
| Không ngồi đúng rãnh | Nhầm PCD, width hoặc dạng oval/octagonal. | Đối chiếu R-43 theo bảng kích thước trước khi lắp. |
| Ăn mòn nhanh | Vật liệu không phù hợp môi chất. | Chọn SS316, Duplex, Super Duplex hoặc Inconel theo môi trường. |
8. FAQ về RTJ Gasket R-43
R-43 có kích thước chính là bao nhiêu?
R-43 có PCD 193.68 mm, width 7.95 mm, height oval 14.3 mm và height octagonal 12.7 mm.
R-43 nên dùng dạng oval hay octagonal?
Cần chọn theo rãnh mặt bích hiện hữu hoặc bản vẽ thiết kế. Không nên tự đổi dạng nếu chưa kiểm tra tiêu chuẩn rãnh.
Có nên tái sử dụng RTJ R-43 không?
Không nên. Gioăng RTJ sau khi siết có thể bị biến dạng kim loại và giảm khả năng làm kín cho lần lắp tiếp theo.
