Rod Seal K51 – Pneumatic Rod Seal PU cho xi lanh khí nén

Rod Seal K51, còn gọi là K51 Pneumatic Rod Seal, là dòng phốt ty khí nén một chiều được thiết kế chuyên dụng cho xi lanh khí nén. Sản phẩm dùng vật liệu PU 92 Shore A, có khả năng làm kín tốt, chống mài mòn cao và phù hợp với khí nén đã xử lý, làm khô và tách dầu.

Điểm nổi bật của phốt K51 là thiết kế không cần thêm chi tiết cố định phụ theo phương trục trong housing. Nhờ biên dạng đặc biệt, phốt có thể được lắp vào rãnh với lực tay phù hợp, giúp quá trình lắp đặt đơn giản hơn, tiết kiệm không gian và giảm số lượng linh kiện phụ trong cụm xi lanh khí nén.

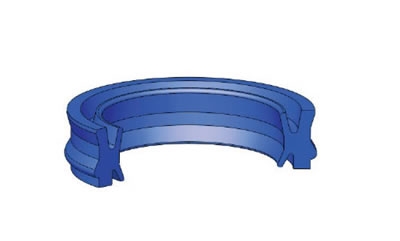

Cấu tạo và nguyên lý làm việc của Rod Seal K51

K51 là phốt làm kín ty dạng một chiều, được thiết kế để lắp trong rãnh của xi lanh khí nén. Biên dạng môi phốt giúp tạo lực tiếp xúc phù hợp với bề mặt ty, từ đó hạn chế rò rỉ khí nén trong quá trình xi lanh chuyển động ra vào.

Vật liệu PU 92 Shore A giúp phốt có độ đàn hồi tốt, chống mài mòn cao và giữ ổn định hình dạng khi làm việc. Khi hệ thống có áp suất khí nén, môi phốt được ép sát hơn vào bề mặt ty, tăng hiệu quả làm kín nhưng vẫn giữ ma sát ở mức phù hợp để xi lanh hoạt động nhẹ và ổn định.

Ưu điểm nổi bật của Pneumatic Rod Seal K51

• Hiệu quả làm kín cao: giúp giảm rò khí tại khu vực ty xi lanh khí nén.
• Tiết kiệm không gian lắp: thiết kế gọn, phù hợp các cụm xi lanh có không gian housing hạn chế.
• Dễ lắp đặt: có thể lắp vào rãnh mở hoặc rãnh kín với lực tay phù hợp.
• Không cần circlip phụ: không yêu cầu thêm chi tiết cố định theo phương trục trong housing.
• Dải kích thước thông dụng: phù hợp nhiều đường kính ty xi lanh khí nén từ 12 mm đến 50 mm.
• Giải pháp kinh tế: giảm số lượng linh kiện phụ, dễ bảo trì và thay thế.
• Chống mài mòn cao: vật liệu PU giúp phốt bền hơn trong các ứng dụng khí nén lặp lại liên tục.

Ứng dụng của Rod Seal K51

Rod Seal K51 được sử dụng cho các loại xi lanh khí nén trong nhà máy, thiết bị tự động hóa và dây chuyền sản xuất. Sản phẩm phù hợp với các cơ cấu chấp hành khí nén cần khả năng làm kín ổn định, kết cấu gọn và lắp đặt thuận tiện.

• Xi lanh khí nén tiêu chuẩn trong dây chuyền sản xuất.
• Xi lanh khí nén trong máy đóng gói, máy ép, máy gá kẹp và thiết bị tự động.
• Cơ cấu chấp hành khí nén trong hệ thống điều khiển công nghiệp.
• Cụm ty xi lanh cần phốt làm kín gọn, không cần circlip cố định phụ.
• Ứng dụng cần phốt PU chịu mài mòn tốt và tuổi thọ ổn định.

Thông số vật liệu Rod Seal K51

Điều kiện làm việc khuyến nghị

Lưu ý: Các giá trị trên là thông số tối đa theo điều kiện khuyến nghị. Không nên sử dụng đồng thời tất cả giá trị cực đại trong cùng một ứng dụng. Khi chọn phốt cho hệ thống thực tế, cần kiểm tra thêm chất lượng khí nén, độ khô, nhiệt độ, tốc độ chuyển động, độ nhám bề mặt và kiểu rãnh lắp.

Yêu cầu độ nhám bề mặt khi lắp K51

Hướng dẫn lắp đặt Rod Seal K51

Rod Seal K51 có thể được lắp vào rãnh kín bằng lực tay phù hợp và không cần thêm chi tiết như circlip để cố định theo phương trục trong housing. Tuy nhiên, để tránh làm hư môi phốt, nên dùng dụng cụ lắp chuyên dụng bằng vật liệu mềm và không có cạnh sắc.

• Làm sạch rãnh lắp, ty xi lanh và khu vực xung quanh trước khi lắp.
• Kiểm tra bavia, cạnh sắc, vết xước hoặc sai lệch kích thước trong rãnh.
• Bôi một lớp dầu hệ thống mỏng lên phốt trước khi lắp.
• Dụng cụ lắp nên làm bằng vật liệu mềm, đầu bo tròn và không có cạnh bén.
• Không dùng tua vít sắc hoặc vật nhọn chọc trực tiếp vào môi phốt.
• Sau khi lắp, kiểm tra phốt nằm đều trong rãnh, không bị xoắn, vênh hoặc kẹt mép.

Bảng kích thước Rod Seal K51

Bảng dưới đây là kích thước tham khảo cho dòng K51 Pneumatic Rod Seal. Khi đặt hàng, nên cung cấp mã K51 hoặc các thông số chính gồm đường kính ty d, đường kính rãnh D, chiều rộng b, B, B1, đường kính D1, bán kính r và kích thước c.

Cách chọn đúng Rod Seal K51

Để chọn đúng Rod Seal K51, cần xác định chính xác đường kính ty xi lanh d, đường kính rãnh D, chiều rộng phốt b, kích thước rãnh B, B1, đường kính D1, bán kính r và kích thước c. Với các mã gần nhau như K51-012 và K51-012/1, cần kiểm tra kỹ đường kính rãnh để tránh chọn nhầm.

Ngoài kích thước, cần kiểm tra điều kiện làm việc của xi lanh khí nén như áp suất, tốc độ, nhiệt độ và chất lượng khí nén. Khí nén có nhiều nước, dầu hoặc bụi bẩn sẽ làm giảm tuổi thọ phốt, gây mài mòn nhanh và có thể làm xi lanh hoạt động không ổn định.

Khi nào nên thay Rod Seal K51?

• Xi lanh khí nén bị rò khí tại khu vực ty.
• Môi phốt bị mòn, nứt, rách, chai cứng hoặc biến dạng.
• Xi lanh hoạt động yếu, không giữ áp hoặc giảm lực đẩy.
• Ty xi lanh bị xước do phốt mòn hoặc do bụi bẩn bám lâu ngày.
• Phốt bị kẹt trong rãnh, lắp lệch hoặc không còn đàn hồi tốt.
• Xi lanh hoạt động không còn êm, có tiếng rít hoặc ma sát tăng bất thường.

Vì sao nên chọn Rod Seal K51 tại Sealtech Vietnam?

Sealtech Vietnam cung cấp nhiều dòng phốt khí nén, phốt thủy lực, rod seal, piston seal, wiper seal, pneumatic seal kit, O-ring và vật liệu làm kín công nghiệp. Với sản phẩm Rod Seal K51, khách hàng có thể gửi mã phốt, kích thước rãnh lắp, bản vẽ kỹ thuật hoặc mẫu phốt cũ để được hỗ trợ kiểm tra và tư vấn đúng chủng loại.

Đối với xi lanh khí nén, việc chọn đúng phốt giúp giảm rò khí, duy trì lực đẩy ổn định, bảo vệ ty xi lanh và giảm chi phí bảo trì. K51 là lựa chọn phù hợp khi cần một dòng phốt ty khí nén bằng PU có khả năng chống mài mòn tốt, lắp đặt gọn và không cần thêm circlip cố định phụ.
