Rod Seal H605 Hallite - Phớt ty PU hai môi cho xi lanh thủy lực

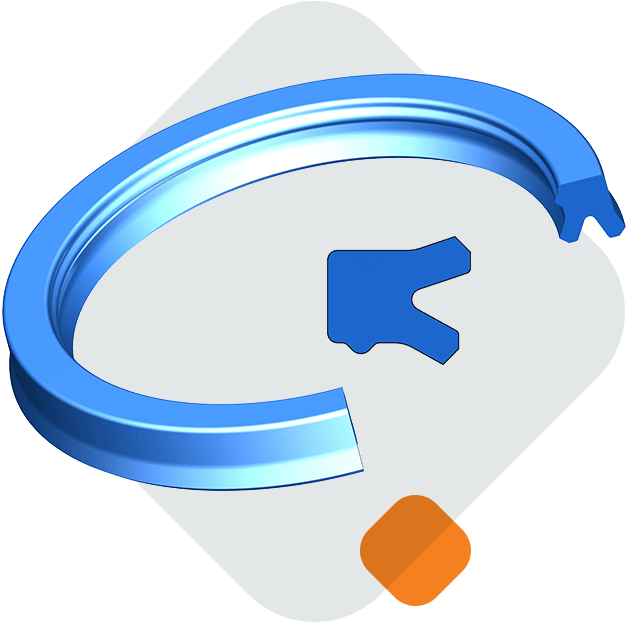

Rod Seal H605, còn gọi là Hallite 605, là phớt ty bất đối xứng hai môi bằng polyurethane. Hai mép làm kín được gia công chính xác theo góc tối ưu để giảm rò dầu trên ty, trong khi môi phụ phía sau tăng độ ổn định của phớt trong rãnh. Sealtech cung cấp H605 theo mã Hallite và kích thước rãnh metric.
Áp suất400 bar
Có Back-up RingĐến 700 bar
Tốc độ1,0 m/s
Nhiệt độ-45 đến +110°C
Liên hệ Zalo Sealtech để đối chiếu mã, tồn kho và vật liệu theo điều kiện vận hành thực tế.
H605 là phớt ty như thế nào?
H605 thuộc danh mục Hydraulic Rod Seals. Phớt được lắp trong nắp xi lanh, còn môi động tiếp xúc với ty chuyển động tịnh tiến. Biên dạng bất đối xứng sử dụng môi động ngắn và chắc hơn U-ring đối xứng thông thường, qua đó cải thiện độ kín và khả năng chống biến dạng dư nén.
H605 có độ dôi trong rãnh và một môi thứ cấp nằm sau môi chính. Cấu trúc này tăng ổn định, bảo vệ môi chính và hỗ trợ làm kín khô trong ứng dụng nhẹ đến trung bình. Với tải nặng, catalogue cho phép xem xét H605 cùng Back-up Ring toàn chiều sâu khi thiết kế rãnh và khe hở phù hợp.
Ưu điểm chính
- Thiết kế phớt ty đa dụng, chắc chắn.
- Khả năng chống mài mòn cao.
- Môi phụ tăng ổn định trong rãnh.
- Hoạt động tốt trong dải nhiệt rộng.
- Hiệu quả ở nhiệt độ thấp và dễ lắp.
Ứng dụng
Xi lanh máy công trình, máy ép, thiết bị nâng hạ, máy nông nghiệp, cơ cấu kẹp và hệ thống thủy lực công nghiệp. Nên kết hợp phớt chắn bụi cùng vòng dẫn hướng để bảo vệ ty và kiểm soát tải ngang.
Vật liệu Hythane 181
Vật liệu tiêu chuẩn là Hythane 181, TPU-EU màu xanh - polyurethane hiệu suất cao của Hallite. Vật liệu được lựa chọn để dễ lắp, chịu mài mòn và duy trì hiệu quả ở nhiệt độ thấp. Việc tương thích cuối cùng vẫn phải xét dầu thủy lực, nước-glycol, phụ gia, chu kỳ tải, nhiệt độ và thời gian tiếp xúc.
Điều kiện vận hành và thiết kế rãnh
| Thông số | Giá trị metric | Ghi chú kỹ thuật |
|---|---|---|
| Tốc độ tối đa | 1,0 m/s | Phụ thuộc môi chất, nhám và bôi trơn |
| Nhiệt độ | -45 đến +110°C | Không dùng đồng thời mọi giới hạn cực đại |
| Áp suất tối đa | 400 bar | Khe hở đùn phải đúng thiết kế |
| Áp suất với Back-up Ring | 700 bar | Cần đánh giá kỹ thuật riêng |
| Khe hở tối đa ở 160 bar | 0,60 mm | Khe tổng dồn về một phía |
| Khe hở tối đa ở 250 bar | 0,50 mm | Khe tổng dồn về một phía |
| Khe hở tối đa ở 400 bar | 0,40 mm | Khe tổng dồn về một phía |
Độ nhám bề mặt khuyến nghị
| Bề mặt | Ra | Rz tối đa | Rt tối đa |
|---|---|---|---|
| Mặt động Ød1 | 0,1-0,4 µm | 1,6 µm | 4 µm |
| Mặt tĩnh ØD1 | 1,6 µm tối đa | 6,3 µm | 10 µm |
| Mặt bên rãnh L1 | 3,2 µm tối đa | 10 µm | 16 µm |
Vát mép và bán kính
| S đến | 4,00 | 5,00 | 7,50 | 10,00 | 12,50 | 15,00 |
|---|---|---|---|---|---|---|
| C tối thiểu | 3,00 | 3,50 | 5,00 | 6,50 | 7,00 | 8,00 |
| r1 tối đa | 0,20 | 0,40 | 0,80 | 0,80 | 1,20 | 1,60 |
| r2 tối đa | 0,40 | 0,80 | 1,20 | 1,20 | 1,60 | 2,40 |
Bảng 365 kích thước Rod Seal H605
Đơn vị mm. d1: đường kính ty; D1: đường kính rãnh; SL: chiều cao phớt; L1: chiều rộng rãnh, dung sai +0,25/-0. Các cột dung sai thể hiện giới hạn trên và dưới theo catalogue.
| Mã Hallite | d1 | Dung sai f9 | D1 | Dung sai Js11 | SL | L1 |
|---|---|---|---|---|---|---|
| 4790600 | 6.00 | -0.01 -0.04 | 15.00 | +0.06 -0.06 | 7.30 | 8.00 |
| 4580600 | 6.00 | -0.01 -0.04 | 16.00 | +0.06 -0.06 | 7.00 | 8.00 |
| 4580500 | 8.00 | -0.01 -0.05 | 18.00 | +0.06 -0.06 | 7.00 | 8.00 |
| 4402300 | 10.00 | -0.01 -0.05 | 15.00 | +0.06 -0.06 | 3.60 | 4.00 |
| 4578000 | 12.00 | -0.02 -0.06 | 18.00 | +0.06 -0.06 | 4.00 | 4.50 |
| 4314900 | 12.00 | -0.02 -0.06 | 18.00 | +0.06 -0.06 | 5.70 | 6.30 |
| 4341600 | 12.00 | -0.02 -0.06 | 19.00 | +0.07 -0.07 | 4.50 | 5.00 |
| 4710000‡ | 12.00 | -0.02 -0.06 | 19.00 | +0.07 -0.07 | 5.10 | 5.60 |
| 4310900‡ | 12.00 | -0.02 -0.06 | 20.00 | +0.07 -0.07 | 5.70 | 6.30 |
| 4857200‡ | 12.00 | -0.02 -0.06 | 22.00 | +0.07 -0.07 | 7.30 | 8.00 |
| 4315000 | 12.00 | -0.02 -0.06 | 22.00 | +0.07 -0.07 | 7.70 | 9.00 |
| 4370400 | 12.70 | -0.02 -0.06 | 18.00 | +0.06 -0.06 | 5.50 | 6.00 |
| 4351600 | 13.00 | -0.02 -0.06 | 20.00 | +0.07 -0.07 | 4.50 | 5.00 |
| 4710100‡ | 14.00 | -0.02 -0.06 | 21.00 | +0.07 -0.07 | 5.10 | 5.60 |
| 4311000‡ | 14.00 | -0.02 -0.06 | 22.00 | +0.07 -0.07 | 5.70 | 6.30 |
| 4310000‡ | 14.00 | -0.02 -0.06 | 24.00 | +0.07 -0.07 | 7.30 | 8.00 |
| 4762200 | 15.00 | -0.02 -0.06 | 22.00 | +0.07 -0.07 | 5.70 | 6.30 |
| 4333800 | 15.37 | -0.02 -0.06 | 25.50 | +0.07 -0.07 | 6.35 | 7.40 |
| 4341700 | 16.00 | -0.02 -0.06 | 22.00 | +0.07 -0.07 | 4.50 | 5.00 |
| 4314100 | 16.00 | -0.02 -0.06 | 22.00 | +0.07 -0.07 | 5.00 | 6.00 |
| 4295200‡ | 16.00 | -0.02 -0.06 | 24.00 | +0.07 -0.07 | 5.80 | 6.30 |
| 4311100 | 16.00 | -0.02 -0.06 | 26.00 | +0.07 -0.07 | 7.70 | 9.00 |
| 4712000 | 18.00 | -0.02 -0.06 | 24.00 | +0.07 -0.07 | 4.50 | 5.00 |
| 4314200 | 18.00 | -0.02 -0.06 | 25.00 | +0.07 -0.07 | 5.00 | 6.00 |
| 4611000 | 18.00 | -0.02 -0.06 | 26.00 | +0.07 -0.07 | 5.00 | 5.70 |
| 4311200‡ | 18.00 | -0.02 -0.06 | 26.00 | +0.07 -0.07 | 5.70 | 6.30 |
| 4333900 | 18.00 | -0.02 -0.06 | 26.00 | +0.07 -0.07 | 6.00 | 7.00 |
| 4863000 | 18.00 | -0.02 -0.06 | 26.00 | +0.07 -0.07 | 8.20 | 9.00 |
| 4305100 | 18.00 | -0.02 -0.06 | 28.00 | +0.07 -0.07 | 7.70 | 9.00 |
| 4332100 | 20.00 | -0.02 -0.07 | 25.00 | +0.07 -0.07 | 3.20 | 3.50 |
| 4315100 | 20.00 | -0.02 -0.07 | 26.00 | +0.07 -0.07 | 5.00 | 5.50 |
| 4826000 | 20.00 | -0.02 -0.07 | 26.00 | +0.07 -0.07 | 6.50 | 7.60 |
| 4702900 | 20.00 | -0.02 -0.07 | 27.00 | +0.07 -0.07 | 6.10 | 6.70 |
| 4611100 | 20.00 | -0.02 -0.07 | 28.00 | +0.07 -0.07 | 5.00 | 5.70 |
| 4362100‡ | 20.00 | -0.02 -0.07 | 28.00 | +0.07 -0.07 | 5.70 | 6.30 |
| 4626000 | 20.00 | -0.02 -0.07 | 28.00 | +0.07 -0.07 | 6.30 | 7.00 |
| 4611200 | 20.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 6.00 | 7.00 |
| 4857300‡ | 20.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 7.30 | 8.00 |
| 4305200 | 20.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 7.70 | 9.00 |
| 4310300 | 20.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 10.00 | 11.00 |
| 4896100 | 22.00 | -0.02 -0.07 | 27.50 | +0.07 -0.07 | 4.50 | 5.00 |
| 4617500 | 22.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 5.00 | 5.70 |
| 4305300‡ | 22.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 5.70 | 6.30 |
| 4626100 | 22.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 6.30 | 7.00 |
| 4356800 | 22.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 7.30 | 8.00 |
| 4310800‡ | 22.00 | -0.02 -0.07 | 32.00 | +0.08 -0.08 | 7.30 | 8.00 |
| 4863300 | 22.00 | -0.02 -0.07 | 32.00 | +0.08 -0.08 | 8.20 | 9.00 |
| 4311300 | 22.00 | -0.02 -0.07 | 32.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4611300 | 22.40 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 5.00 | 5.70 |
| 4616600 | 22.40 | -0.02 -0.07 | 32.40 | +0.08 -0.08 | 8.00 | 9.00 |
| 4773500 | 24.00 | -0.02 -0.07 | 30.00 | +0.07 -0.07 | 4.50 | 5.00 |
| 4610100 | 25.00 | -0.02 -0.07 | 33.00 | +0.08 -0.08 | 5.00 | 5.70 |
| 4305400‡ | 25.00 | -0.02 -0.07 | 33.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4333500 | 25.00 | -0.02 -0.07 | 33.00 | +0.08 -0.08 | 6.80 | 7.50 |
| 4807800 | 25.00 | -0.02 -0.07 | 33.00 | +0.08 -0.08 | 8.00 | 9.00 |
| 4315200 | 25.00 | -0.02 -0.07 | 33.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4512000‡ | 25.00 | -0.02 -0.07 | 35.00 | +0.08 -0.08 | 7.30 | 8.00 |
| 4311400 | 25.00 | -0.02 -0.07 | 35.00 | +0.08 -0.08 | 7.70 | 9.00 |
| 4310500 | 25.00 | -0.02 -0.07 | 35.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4379900 | 25.00 | -0.02 -0.07 | 37.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4322900 | 25.00 | -0.02 -0.07 | 40.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4459400 | 26.00 | -0.02 -0.07 | 36.00 | +0.08 -0.08 | 7.00 | 8.00 |
| 4611400 | 28.00 | -0.02 -0.07 | 35.50 | +0.08 -0.08 | 5.00 | 5.70 |
| 4703000‡ | 28.00 | -0.02 -0.07 | 36.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4626200 | 28.00 | -0.02 -0.07 | 36.00 | +0.08 -0.08 | 6.30 | 7.00 |
| 4305500‡ | 28.00 | -0.02 -0.07 | 38.00 | +0.08 -0.08 | 7.30 | 8.00 |
| 4399000‡ | 28.00 | -0.02 -0.07 | 43.00 | +0.08 -0.08 | 11.40 | 12.50 |
| 4704500 | 30.00 | -0.02 -0.07 | 38.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4402700 | 30.00 | -0.02 -0.07 | 38.00 | +0.08 -0.08 | 6.30 | 7.00 |
| 4610200 | 30.00 | -0.02 -0.07 | 40.00 | +0.08 -0.08 | 6.00 | 7.00 |
| 4703100 | 30.00 | -0.02 -0.07 | 40.00 | +0.08 -0.08 | 7.00 | 7.70 |
| 4857400 | 30.00 | -0.02 -0.07 | 40.00 | +0.08 -0.08 | 7.30 | 8.00 |
| 4826100 | 30.00 | -0.02 -0.07 | 40.00 | +0.08 -0.08 | 8.50 | 9.50 |
| 4304600 | 30.00 | -0.02 -0.07 | 40.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4383100 | 30.00 | -0.02 -0.07 | 42.00 | +0.08 -0.08 | 10.90 | 12.00 |
| 4625700 | 30.00 | -0.02 -0.07 | 43.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4618900 | 30.00 | -0.02 -0.07 | 45.00 | +0.08 -0.08 | 9.00 | 10.00 |
| 4857500 | 30.00 | -0.02 -0.07 | 45.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4328500 | 30.00 | -0.02 -0.07 | 50.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4310700 | 32.00 | -0.03 -0.09 | 40.00 | +0.08 -0.08 | 6.00 | 7.00 |
| 4334000 | 32.00 | -0.03 -0.09 | 40.00 | +0.08 -0.08 | 6.70 | 7.70 |
| 4315300 | 32.00 | -0.03 -0.09 | 40.00 | +0.08 -0.08 | 7.70 | 9.00 |
| 4334100 | 32.00 | -0.03 -0.09 | 41.50 | +0.08 -0.08 | 7.90 | 8.90 |
| 4360100‡ | 32.00 | -0.03 -0.09 | 42.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4616100 | 32.00 | -0.03 -0.09 | 42.00 | +0.08 -0.08 | 6.00 | 7.00 |
| 4374200‡ | 32.00 | -0.03 -0.09 | 42.00 | +0.08 -0.08 | 7.30 | 8.00 |
| 4305600 | 32.00 | -0.03 -0.09 | 42.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4597700 | 32.00 | -0.03 -0.09 | 45.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4329600 | 32.00 | -0.03 -0.09 | 47.00 | +0.08 -0.08 | 9.10 | 10.00 |
| 4338900 | 32.00 | -0.03 -0.09 | 47.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4492500 | 32.00 | -0.03 -0.09 | 48.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4703200 | 35.00 | -0.03 -0.09 | 43.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4402800 | 35.00 | -0.03 -0.09 | 43.00 | +0.08 -0.08 | 6.30 | 7.00 |
| 4309000 | 35.00 | -0.03 -0.09 | 43.00 | +0.08 -0.08 | 8.20 | 9.00 |
| 4611500 | 35.00 | -0.03 -0.09 | 45.00 | +0.08 -0.08 | 6.00 | 7.00 |
| 4619200 | 35.00 | -0.03 -0.09 | 45.00 | +0.08 -0.08 | 7.00 | 8.00 |
| 4314300 | 35.00 | -0.03 -0.09 | 45.00 | +0.08 -0.08 | 7.70 | 9.00 |
| 4305700 | 35.00 | -0.03 -0.09 | 45.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4611600 | 35.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 9.00 | 10.00 |
| 4322500 | 35.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4616700 | 35.50 | -0.03 -0.09 | 45.00 | +0.08 -0.08 | 6.00 | 7.00 |
| 4616900 | 35.50 | -0.03 -0.09 | 50.50 | +0.10 -0.10 | 10.00 | 11.00 |
| 4373900 | 36.00 | -0.03 -0.09 | 44.00 | +0.08 -0.08 | 6.40 | 7.50 |
| 4395000 | 36.00 | -0.03 -0.09 | 44.00 | +0.08 -0.08 | 8.20 | 9.00 |
| 4372100‡ | 36.00 | -0.03 -0.09 | 46.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4304900‡ | 36.00 | -0.03 -0.09 | 46.00 | +0.08 -0.08 | 7.30 | 8.00 |
| 4305000 | 36.00 | -0.03 -0.09 | 46.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4771600 | 36.00 | -0.03 -0.09 | 51.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4862900 | 37.00 | -0.03 -0.09 | 47.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4619100 | 38.00 | -0.03 -0.09 | 48.00 | +0.08 -0.08 | 8.00 | 9.00 |
| 4515500 | 38.00 | -0.03 -0.09 | 48.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4586300 | 38.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4480900 | 38.00 | -0.03 -0.09 | 53.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4703300 | 40.00 | -0.03 -0.09 | 48.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4396800 | 40.00 | -0.03 -0.09 | 48.00 | +0.08 -0.08 | 8.20 | 9.00 |
| 4334200 | 40.00 | -0.03 -0.09 | 49.52 | +0.08 -0.08 | 9.50 | 10.50 |
| 4610300 | 40.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 6.00 | 7.00 |
| 4311600‡ | 40.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 7.30 | 8.00 |
| 4866800 | 40.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 9.00 | 10.00 |
| 4293800 | 40.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 10.00 | 11.00 |
| 4381800 | 40.00 | -0.03 -0.09 | 52.00 | +0.10 -0.10 | 10.90 | 12.00 |
| 4703400 | 40.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 7.30 | 8.00 |
| 4611700 | 40.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4328300 | 40.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4857600‡ | 40.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4744400 | 42.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 5.70 | 6.30 |
| 4373800 | 42.00 | -0.03 -0.09 | 50.00 | +0.08 -0.08 | 7.50 | 8.00 |
| 4618100 | 42.00 | -0.03 -0.09 | 52.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4338200 | 42.00 | -0.03 -0.09 | 52.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4619700 | 43.00 | -0.03 -0.09 | 53.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4619800 | 45.00 | -0.03 -0.09 | 53.00 | +0.10 -0.10 | 7.30 | 8.00 |
| 4402900 | 45.00 | -0.03 -0.09 | 53.00 | +0.10 -0.10 | 8.10 | 9.00 |
| 4315600 | 45.00 | -0.03 -0.09 | 53.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4479700‡ | 45.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 5.60 | 6.30 |
| 4610400 | 45.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4305900‡ | 45.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 7.30 | 8.00 |
| 4845700 | 45.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 8.20 | 9.00 |
| 4302600 | 45.00 | -0.03 -0.09 | 55.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4322800 | 45.00 | -0.03 -0.09 | 57.70 | +0.10 -0.10 | 9.50 | 10.50 |
| 4315400 | 45.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4619900‡ | 45.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4315500 | 45.00 | -0.03 -0.09 | 65.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4778000 | 47.00 | -0.03 -0.09 | 56.33 | +0.10 -0.10 | 9.00 | 10.00 |
| 4629800 | 48.00 | -0.03 -0.09 | 56.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4432600 | 48.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4538600 | 50.00 | -0.03 -0.09 | 57.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4611800 | 50.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4306000‡ | 50.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 7.30 | 8.00 |
| 4845800 | 50.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 8.20 | 9.00 |
| 4304500 | 50.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4314400 | 50.00 | -0.03 -0.09 | 60.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4334400 | 50.00 | -0.03 -0.09 | 62.70 | +0.10 -0.10 | 9.50 | 10.50 |
| 4804400 | 50.00 | -0.03 -0.09 | 63.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4611900 | 50.00 | -0.03 -0.09 | 65.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4344000 | 50.00 | -0.03 -0.09 | 65.00 | +0.10 -0.10 | 9.50 | 10.50 |
| 4617000 | 50.00 | -0.03 -0.09 | 65.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4291700 | 50.00 | -0.03 -0.09 | 65.00 | +0.10 -0.10 | 10.90 | 12.00 |
| 4625400‡ | 50.00 | -0.03 -0.09 | 65.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4381900 | 50.00 | -0.03 -0.09 | 65.00 | +0.10 -0.10 | 14.50 | 16.00 |
| 4612000 | 50.00 | -0.03 -0.09 | 70.00 | +0.10 -0.10 | 12.00 | 13.00 |
| 4617700 | 53.00 | -0.03 -0.10 | 63.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4371700 | 53.00 | -0.03 -0.10 | 65.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4863400 | 55.00 | -0.03 -0.10 | 63.00 | +0.10 -0.10 | 8.20 | 9.00 |
| 4615600 | 55.00 | -0.03 -0.10 | 65.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4703500 | 55.00 | -0.03 -0.10 | 65.00 | +0.10 -0.10 | 7.30 | 8.00 |
| 4360400 | 55.00 | -0.03 -0.10 | 65.00 | +0.10 -0.10 | 8.20 | 9.00 |
| 4306100 | 55.00 | -0.03 -0.10 | 65.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4323400 | 55.00 | -0.03 -0.10 | 65.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4593800 | 55.00 | -0.03 -0.10 | 68.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4612100 | 55.00 | -0.03 -0.10 | 70.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4319200 | 55.00 | -0.03 -0.10 | 70.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4625000 | 55.00 | -0.03 -0.10 | 71.00 | +0.10 -0.10 | 12.00 | 13.00 |
| 4612200 | 55.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 12.00 | 13.00 |
| 4311800 | 56.00 | -0.03 -0.10 | 66.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4311900 | 56.00 | -0.03 -0.10 | 71.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4306200‡ | 56.00 | -0.03 -0.10 | 71.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4538000 | 60.00 | -0.03 -0.10 | 68.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4610500 | 60.00 | -0.03 -0.10 | 70.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4703600 | 60.00 | -0.03 -0.10 | 70.00 | +0.10 -0.10 | 7.30 | 8.00 |
| 4310600 | 60.00 | -0.03 -0.10 | 70.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4306300 | 60.00 | -0.03 -0.10 | 70.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4615700 | 60.00 | -0.03 -0.10 | 71.00 | +0.10 -0.10 | 7.00 | 8.00 |
| 4323500 | 60.00 | -0.03 -0.10 | 72.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4593900 | 60.00 | -0.03 -0.10 | 73.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4612300 | 60.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4378700 | 60.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4857700 | 60.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4306400 | 60.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4391800 | 60.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 20.50 | 22.50 |
| 4625100 | 60.00 | -0.03 -0.10 | 76.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4514300 | 60.00 | -0.03 -0.10 | 80.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4612400 | 60.00 | -0.03 -0.10 | 80.00 | +0.10 -0.10 | 12.00 | 13.00 |
| 4612500 | 63.00 | -0.03 -0.10 | 73.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4312000 | 63.00 | -0.03 -0.10 | 73.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4312100 | 63.00 | -0.03 -0.10 | 78.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4306500‡ | 63.00 | -0.03 -0.10 | 78.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4857800 | 63.00 | -0.03 -0.10 | 83.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4615900 | 65.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4314500 | 65.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 7.70 | 9.00 |
| 4306600 | 65.00 | -0.03 -0.10 | 75.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4703700 | 65.00 | -0.03 -0.10 | 77.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4334500 | 65.00 | -0.03 -0.10 | 77.70 | +0.10 -0.10 | 9.50 | 10.50 |
| 4616200 | 65.00 | -0.03 -0.10 | 78.00 | +0.10 -0.10 | 10.00 | 11.00 |
| 4612600 | 65.00 | -0.03 -0.10 | 80.00 | +0.10 -0.10 | 9.00 | 10.00 |
| 4312200 | 65.00 | -0.03 -0.10 | 80.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4612700 | 65.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 12.00 | 13.00 |
| 4612800 | 67.00 | -0.03 -0.10 | 77.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4855200 | 68.50 | -0.03 -0.10 | 76.50 | +0.10 -0.10 | 8.00 | 9.00 |
| 4863500 | 70.00 | -0.03 -0.10 | 78.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4615800 | 70.00 | -0.03 -0.10 | 80.00 | +0.10 -0.10 | 6.00 | 7.00 |
| 4857900 | 70.00 | -0.03 -0.10 | 80.00 | +0.10 -0.10 | 11.40 | 12.50 |
| 4312300 | 70.00 | -0.03 -0.10 | 80.00 | +0.10 -0.10 | 11.80 | 13.00 |
| 4494700 | 70.00 | -0.03 -0.10 | 82.00 | +0.11 -0.11 | 8.70 | 9.60 |
| 4323600 | 70.00 | -0.03 -0.10 | 82.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4616400 | 70.00 | -0.03 -0.10 | 83.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4612900 | 70.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4302700 | 70.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4301200‡ | 70.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4401400 | 70.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 20.50 | 22.50 |
| 4613000 | 70.00 | -0.03 -0.10 | 90.00 | +0.11 -0.11 | 12.00 | 13.00 |
| 4706300 | 75.00 | -0.03 -0.10 | 83.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4616800 | 75.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 6.00 | 7.00 |
| 4858000 | 75.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4312400 | 75.00 | -0.03 -0.10 | 85.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4616300 | 75.00 | -0.03 -0.10 | 88.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4613100 | 75.00 | -0.03 -0.10 | 90.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4862800 | 75.00 | -0.03 -0.10 | 90.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4858100 | 75.00 | -0.03 -0.10 | 90.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4613200 | 75.00 | -0.03 -0.10 | 95.00 | +0.11 -0.11 | 12.00 | 13.00 |
| 4863100 | 77.00 | -0.03 -0.10 | 87.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4538700 | 78.00 | -0.03 -0.10 | 86.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4863600 | 78.00 | -0.03 -0.10 | 86.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4766600 | 80.00 | -0.03 -0.10 | 88.00 | +0.11 -0.11 | 10.90 | 12.00 |
| 4616000 | 80.00 | -0.03 -0.10 | 90.00 | +0.11 -0.11 | 6.00 | 7.00 |
| 4390400 | 80.00 | -0.03 -0.10 | 90.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4312500 | 80.00 | -0.03 -0.10 | 90.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4494800 | 80.00 | -0.03 -0.10 | 92.00 | +0.11 -0.11 | 8.70 | 9.60 |
| 4615200 | 80.00 | -0.03 -0.10 | 93.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4613300 | 80.00 | -0.03 -0.10 | 95.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4383500 | 80.00 | -0.03 -0.10 | 95.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4620000‡ | 80.00 | -0.03 -0.10 | 95.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4306700 | 80.00 | -0.03 -0.10 | 95.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4613400 | 80.00 | -0.03 -0.10 | 100.00 | +0.11 -0.11 | 12.00 | 13.00 |
| 4382800‡ | 80.00 | -0.03 -0.10 | 100.00 | +0.11 -0.11 | 14.50 | 16.00 |
| 4342900 | 80.00 | -0.03 -0.10 | 110.00 | +0.11 -0.11 | 16.40 | 18.00 |
| 4839100 | 85.00 | -0.04 -0.12 | 93.00 | +0.11 -0.11 | 8.20 | 9.00 |
| 4392700 | 85.00 | -0.04 -0.12 | 93.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4537900 | 85.00 | -0.04 -0.12 | 93.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4863700 | 85.00 | -0.04 -0.12 | 95.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4610600 | 85.00 | -0.04 -0.12 | 100.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4615300 | 85.00 | -0.04 -0.12 | 100.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4306800 | 85.00 | -0.04 -0.12 | 100.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4613500 | 85.00 | -0.04 -0.12 | 105.00 | +0.11 -0.11 | 12.00 | 13.00 |
| 4706400 | 90.00 | -0.04 -0.12 | 98.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4493500‡ | 90.00 | -0.04 -0.12 | 100.00 | +0.11 -0.11 | 6.80 | 7.50 |
| 4366900 | 90.00 | -0.04 -0.12 | 100.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4858200 | 90.00 | -0.04 -0.12 | 100.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4314600 | 90.00 | -0.04 -0.12 | 100.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4333000 | 90.00 | -0.04 -0.12 | 102.00 | +0.11 -0.11 | 8.70 | 9.60 |
| 4613600 | 90.00 | -0.04 -0.12 | 105.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4615400 | 90.00 | -0.04 -0.12 | 105.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4306900‡ | 90.00 | -0.04 -0.12 | 105.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4613700 | 90.00 | -0.04 -0.12 | 110.00 | +0.11 -0.11 | 12.00 | 13.00 |
| 4863200 | 95.00 | -0.04 -0.12 | 103.00 | +0.11 -0.11 | 11.40 | 12.50 |
| 4610700 | 95.00 | -0.04 -0.12 | 110.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4615500 | 95.00 | -0.04 -0.12 | 110.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4617600 | 95.00 | -0.04 -0.12 | 110.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4613800 | 95.00 | -0.04 -0.12 | 115.00 | +0.11 -0.11 | 12.00 | 13.00 |
| 4380300 | 96.00 | -0.04 -0.12 | 104.00 | +0.11 -0.11 | 10.90 | 12.00 |
| 4618200 | 98.00 | -0.04 -0.12 | 112.00 | +0.11 -0.11 | 8.50 | 9.50 |
| 4766700 | 100.00 | -0.04 -0.12 | 108.00 | +0.11 -0.11 | 10.90 | 12.00 |
| 4461700 | 100.00 | -0.04 -0.12 | 110.00 | +0.11 -0.11 | 10.90 | 12.00 |
| 4610800 | 100.00 | -0.04 -0.12 | 115.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4617100 | 100.00 | -0.04 -0.12 | 115.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4312600 | 100.00 | -0.04 -0.12 | 115.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4312700Ϫ | 100.00 | -0.04 -0.12 | 120.00 | +0.11 -0.11 | 11.80 | 13.00 |
| 4307000‡ | 100.00 | -0.04 -0.12 | 120.00 | +0.11 -0.11 | 14.50 | 16.00 |
| 4392800 | 105.00 | -0.04 -0.12 | 113.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4390500 | 105.00 | -0.04 -0.12 | 115.00 | +0.11 -0.11 | 13.20 | 14.50 |
| 4617300 | 105.00 | -0.04 -0.12 | 120.00 | +0.11 -0.11 | 9.00 | 10.00 |
| 4617200 | 105.00 | -0.04 -0.12 | 120.00 | +0.11 -0.11 | 10.00 | 11.00 |
| 4379500 | 105.00 | -0.04 -0.12 | 120.00 | +0.11 -0.11 | 14.50 | 16.00 |
| 4617400 | 105.00 | -0.04 -0.12 | 125.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4329100 | 108.00 | -0.04 -0.12 | 123.00 | +0.13 -0.13 | 10.90 | 12.00 |
| 4459700Ϫ | 110.00 | -0.04 -0.12 | 125.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4537800 | 110.00 | -0.04 -0.12 | 125.00 | +0.13 -0.13 | 11.00 | 12.00 |
| 4481600 | 110.00 | -0.04 -0.12 | 125.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4312800Ϫ | 110.00 | -0.04 -0.12 | 130.00 | +0.13 -0.13 | 11.80 | 13.00 |
| 4307100‡ | 110.00 | -0.04 -0.12 | 130.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4343000 | 110.00 | -0.04 -0.12 | 135.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4610900 | 112.00 | -0.04 -0.12 | 125.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4903400 | 115.00 | -0.04 -0.12 | 123.00 | +0.13 -0.13 | 11.40 | 12.50 |
| 4619300 | 115.00 | -0.04 -0.12 | 125.00 | +0.13 -0.13 | 11.00 | 12.00 |
| 4459800 | 115.00 | -0.04 -0.12 | 130.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4434600 | 115.00 | -0.04 -0.12 | 130.00 | +0.13 -0.13 | 10.90 | 12.00 |
| 4342600 | 115.00 | -0.04 -0.12 | 130.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4706500 | 120.00 | -0.04 -0.12 | 128.00 | +0.13 -0.13 | 11.40 | 12.50 |
| 4461800 | 120.00 | -0.04 -0.12 | 130.00 | +0.13 -0.13 | 10.90 | 12.00 |
| 4614000 | 120.00 | -0.04 -0.12 | 135.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4614100 | 120.00 | -0.04 -0.12 | 140.00 | +0.13 -0.13 | 12.00 | 13.00 |
| 4312900 | 120.00 | -0.04 -0.12 | 140.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4618300 | 124.00 | -0.04 -0.14 | 134.00 | +0.13 -0.13 | 6.00 | 7.00 |
| 4392900 | 125.00 | -0.04 -0.14 | 133.00 | +0.13 -0.13 | 10.00 | 11.00 |
| 4748500 | 125.00 | -0.04 -0.14 | 133.00 | +0.13 -0.13 | 11.40 | 12.50 |
| 4614200 | 125.00 | -0.04 -0.14 | 140.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4618400 | 125.00 | -0.04 -0.14 | 140.00 | +0.13 -0.13 | 10.00 | 11.00 |
| 4766500 | 125.00 | -0.04 -0.14 | 140.00 | +0.13 -0.13 | 10.90 | 12.00 |
| 4614300 | 125.00 | -0.04 -0.14 | 145.00 | +0.13 -0.13 | 12.00 | 13.00 |
| 4307300‡ | 125.00 | -0.04 -0.14 | 145.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4367000 | 125.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 12.50 | 14.00 |
| 4390600 | 130.00 | -0.04 -0.14 | 140.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4614400 | 130.00 | -0.04 -0.14 | 145.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4619000 | 130.00 | -0.04 -0.14 | 145.00 | +0.13 -0.13 | 10.00 | 11.00 |
| 4614500 | 130.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 12.00 | 13.00 |
| 4313000 | 130.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4329400 | 132.50 | -0.04 -0.14 | 157.50 | +0.13 -0.13 | 13.20 | 14.50 |
| 4903500 | 135.00 | -0.04 -0.14 | 143.00 | +0.13 -0.13 | 11.40 | 12.50 |
| 4619400 | 135.00 | -0.04 -0.14 | 145.00 | +0.13 -0.13 | 11.00 | 12.00 |
| 4618500 | 135.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4537700 | 135.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 11.40 | 12.50 |
| 4617900 | 140.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 6.00 | 7.00 |
| 4461900 | 140.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 10.90 | 12.00 |
| 4625800 | 140.00 | -0.04 -0.14 | 150.00 | +0.13 -0.13 | 11.80 | 13.00 |
| 4614600 | 140.00 | -0.04 -0.14 | 155.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4555300 | 140.00 | -0.04 -0.14 | 155.00 | +0.13 -0.13 | 11.80 | 13.00 |
| 4313100Ϫ | 140.00 | -0.04 -0.14 | 160.00 | +0.13 -0.13 | 11.80 | 13.00 |
| 4307400‡ | 140.00 | -0.04 -0.14 | 160.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4595200 | 150.00 | -0.04 -0.14 | 160.00 | +0.13 -0.13 | 11.00 | 12.00 |
| 4614700 | 150.00 | -0.04 -0.14 | 165.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4614800 | 150.00 | -0.04 -0.14 | 170.00 | +0.13 -0.13 | 12.00 | 13.00 |
| 4367100 | 150.00 | -0.04 -0.14 | 170.00 | +0.13 -0.13 | 13.20 | 14.50 |
| 4342800 | 150.00 | -0.04 -0.14 | 170.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4538800 | 151.00 | -0.04 -0.14 | 159.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4903600 | 155.00 | -0.04 -0.14 | 163.00 | +0.13 -0.13 | 11.40 | 12.50 |
| 4618600 | 155.00 | -0.04 -0.14 | 165.00 | +0.13 -0.13 | 6.00 | 7.00 |
| 4619500 | 155.00 | -0.04 -0.14 | 165.00 | +0.13 -0.13 | 11.00 | 12.00 |
| 4618700 | 155.00 | -0.04 -0.14 | 170.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4342700 | 155.00 | -0.04 -0.14 | 170.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4614900 | 160.00 | -0.04 -0.14 | 175.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4462000 | 160.00 | -0.04 -0.14 | 175.00 | +0.13 -0.13 | 10.90 | 12.00 |
| 4615000 | 160.00 | -0.04 -0.14 | 180.00 | +0.13 -0.13 | 12.00 | 13.00 |
| 4345000 | 160.00 | -0.04 -0.14 | 180.00 | +0.13 -0.13 | 14.50 | 16.00 |
| 4616500 | 165.00 | -0.04 -0.14 | 180.00 | +0.13 -0.13 | 9.00 | 10.00 |
| 4618800 | 170.00 | -0.04 -0.14 | 180.00 | +0.13 -0.13 | 6.00 | 7.00 |
| 4625900 | 170.00 | -0.04 -0.14 | 180.00 | +0.13 -0.13 | 11.80 | 13.00 |
| 4618000 | 170.00 | -0.04 -0.14 | 185.00 | +0.14 -0.14 | 9.00 | 10.00 |
| 4398800 | 170.00 | -0.04 -0.14 | 190.00 | +0.14 -0.14 | 14.50 | 16.00 |
| 4617800 | 180.00 | -0.04 -0.14 | 190.00 | +0.14 -0.14 | 11.00 | 12.00 |
| 4619600 | 180.00 | -0.04 -0.14 | 192.00 | +0.14 -0.14 | 12.50 | 14.00 |
| 4314700‡ | 180.00 | -0.04 -0.14 | 200.00 | +0.14 -0.14 | 11.80 | 13.00 |
| 4560900 | 180.00 | -0.04 -0.14 | 200.00 | +0.14 -0.14 | 14.50 | 16.00 |
| 4462100 | 185.00 | -0.05 -0.17 | 200.00 | +0.14 -0.14 | 10.90 | 12.00 |
| 4896600 | 190.00 | -0.05 -0.17 | 210.00 | +0.14 -0.14 | 14.50 | 16.00 |
| 4749400 | 190.00 | -0.05 -0.17 | 215.00 | +0.14 -0.14 | 18.50 | 20.00 |
| 4615100 | 200.00 | -0.05 -0.17 | 220.00 | +0.14 -0.14 | 12.00 | 13.00 |
| 4380200 | 200.00 | -0.05 -0.17 | 220.00 | +0.14 -0.14 | 14.50 | 16.00 |
| 4522400 | 205.00 | -0.05 -0.17 | 220.00 | +0.14 -0.14 | 12.20 | 13.50 |
| 4625200 | 210.00 | -0.05 -0.17 | 222.00 | +0.14 -0.14 | 12.30 | 13.50 |
| 4555400 | 220.00 | -0.05 -0.17 | 240.00 | +0.14 -0.14 | 14.50 | 16.00 |
| 4626300 | 240.00 | -0.05 -0.17 | 260.00 | +0.16 -0.16 | 14.50 | 16.00 |
| 4629700 | 255.00 | -0.06 -0.19 | 275.00 | +0.16 -0.16 | 14.50 | 16.00 |
| 4625300 | 260.00 | -0.06 -0.19 | 270.00 | +0.16 -0.16 | 12.30 | 13.50 |
| 4859300 | 260.00 | -0.06 -0.19 | 280.00 | +0.16 -0.16 | 14.50 | 16.00 |
| 4896200 | 290.00 | -0.06 -0.19 | 310.00 | +0.16 -0.16 | 14.50 | 16.00 |
| 4587400 | 330.00 | -0.06 -0.20 | 350.00 | +0.18 -0.18 | 18.00 | 20.00 |
Chú thích catalogue: mã bắt đầu bằng “46…” hoặc có ký hiệu “Ϫ” được thiết kế cho các rãnh phổ biến tại châu Á; mã có hậu tố “‡” tương ứng kích thước rãnh theo ISO 5597. Khi nhập dữ liệu vào Sapo, nên giữ nguyên ký hiệu hậu tố trong mã Hallite.
Cách chọn Rod Seal H605 chính xác
- Đo đường kính ty d1 bằng panme tại nhiều vị trí và kiểm tra xước, rỗ, ôvan.
- Đo D1, SL hoặc phớt cũ và chiều rộng rãnh L1; đối chiếu đúng một dòng trong bảng.
- Xác định áp suất, tốc độ, nhiệt độ, loại dầu và khe hở dẫn hướng.
- Kiểm tra tình trạng phớt piston, phớt bụi, wear ring và bề mặt ty.
- Với áp suất vượt 400 bar, không tự thêm vòng chống đùn; cần xác nhận lại rãnh và cấu hình Back-up Ring.
Hướng dẫn lắp đặt
- Loại bỏ ba via, cạnh sắc và phoi kim loại trong rãnh cũng như đầu ty.
- Che ren, lỗ ngang và rãnh then bằng ống lắp sạch.
- Vệ sinh, sau đó bôi trơn phớt và ty bằng chất tương thích với dầu vận hành.
- Đặt môi làm kín chính về phía áp suất; không xoắn hoặc gập sắc phớt PU.
- Đưa ty qua phớt thẳng tâm, chạy thử áp suất thấp rồi kiểm tra rò rỉ trước khi tăng tải.
Nguyên nhân H605 rò dầu hoặc hư hỏng
| Hiện tượng | Nguyên nhân thường gặp | Khắc phục |
|---|---|---|
| Rò dầu theo ty | Mòn môi, ty xước, lắp sai chiều hoặc sai size | Đo lại rãnh, sửa ty, thay đúng mã |
| Môi bị cắt | Ba via, cạnh sắc hoặc lắp khô | Bo cạnh, dùng ống lắp và bôi trơn |
| Phớt bị đùn | Khe hở lớn, áp suất cao, wear ring mòn | Khôi phục dẫn hướng và kiểm tra Back-up Ring |
| Ty chuyển động giật | Nhám ty, bôi trơn kém hoặc lệch tâm | Kiểm tra bề mặt ty, dầu và dẫn hướng |
Sản phẩm liên quan
Sealtech cung cấp đồng bộ phớt thủy lực, phớt ty, phớt piston, phớt chắn bụi, vòng dẫn hướng, Back-up Ring và O-ring. Lựa chọn theo cả cụm làm kín giúp kiểm soát tốt hơn độ kín, tải ngang và tuổi thọ xi lanh.
FAQ - Câu hỏi thường gặp
1. H605 là phớt ty hay phớt piston?
H605 là phớt ty thủy lực, lắp trong nắp xi lanh và làm kín trên ty chuyển động.
2. H605 chịu áp suất bao nhiêu?
Catalogue nêu tối đa 400 bar; có thể đạt 700 bar với Back-up Ring phù hợp và đánh giá kỹ thuật riêng.
3. Vật liệu tiêu chuẩn của H605 là gì?
Hythane 181, thuộc nhóm TPU-EU màu xanh, là vật liệu tiêu chuẩn trong catalogue.
4. H605 có dùng ở nhiệt độ thấp không?
Có. Dải công bố là -45 đến +110°C, nhưng giới hạn thực tế còn phụ thuộc môi chất và chu kỳ tải.
5. Hậu tố ‡ trong mã có ý nghĩa gì?
Hậu tố ‡ chỉ kích thước rãnh đáp ứng ISO 5597 theo chú thích của catalogue.
6. Có thể thay U-cup khác bằng H605 không?
Chỉ thay khi d1, D1, SL, L1, hướng áp suất, vật liệu và điều kiện vận hành đều tương thích.
7. Khi nào cần dùng Back-up Ring?
Khi áp suất hoặc khe hở đùn vượt khả năng của cấu hình tiêu chuẩn. Việc bổ sung phải dựa trên thiết kế rãnh cụ thể.
8. Cần gửi gì để báo giá H605?
Gửi d1 × D1 × SL/L1, mã Hallite nếu có, ảnh phớt cũ, loại dầu, áp suất, nhiệt độ và số lượng.
Tư vấn và báo giá Rod Seal H605
Sealtech Vietnam hỗ trợ đối chiếu 365 mã H605 theo kích thước rãnh, mã Hallite và điều kiện xi lanh. Gửi ảnh phớt cũ cùng số đo qua Zalo để kiểm tra cấu hình.
