Piston Seal K63 – Pneumatic Piston Seal cho xi lanh hành trình ngắn và van khí nén

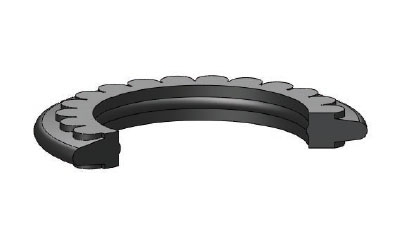

Piston Seal K63, còn gọi là K63 Pneumatic Piston Seal, là dòng phốt piston khí nén tác động kép được thiết kế để làm việc trong các rãnh housing có chiều cao hướng trục thấp. Sản phẩm phù hợp cho xi lanh khí nén hành trình ngắn, van khí nén và những cụm piston cần kết cấu gọn nhưng vẫn yêu cầu hiệu quả làm kín ổn định.

Với vật liệu NBR 70 Shore A, K63 có độ đàn hồi tốt, dễ lắp đặt bằng tay vào rãnh housing và tạo ma sát thấp khi piston chuyển động. Biên dạng của K63 có các rãnh/gân trên mặt ngoài, hỗ trợ làm kín ổn định và phù hợp với các cụm khí nén cần phốt piston gọn, dễ bảo trì và có hiệu quả làm kín tốt.

Cấu tạo và nguyên lý làm việc của Piston Seal K63

K63 là phốt piston khí nén tác động kép, có biên dạng gọn và được thiết kế để lắp trực tiếp vào rãnh housing đã gia công sẵn. Khi piston chuyển động trong lòng xi lanh, hai môi làm kín của phốt tiếp xúc với bề mặt trượt để ngăn khí nén rò qua giữa hai khoang làm việc.

Thiết kế của K63 phù hợp với low axial housing heights, giúp giảm chiều rộng cụm piston theo phương trục. Điều này rất hữu ích cho xi lanh hành trình ngắn, van khí nén hoặc các cụm piston có không gian lắp hạn chế. Nhờ ma sát thấp và hiệu quả làm kín tốt, K63 giúp xi lanh vận hành êm, giảm tiêu hao khí nén và tăng độ ổn định trong quá trình làm việc.

Ưu điểm nổi bật của Pneumatic Piston Seal K63

• Dễ lắp đặt: có thể bấm/lắp bằng tay vào rãnh housing đã chuẩn bị sẵn.
• Ma sát thấp: giúp piston chuyển động nhẹ, giảm hao mòn và giảm tiêu hao khí nén.
• Hiệu quả làm kín cao: phù hợp cho xi lanh khí nén tác động kép.
• Chiều cao housing thấp: phù hợp xi lanh hành trình ngắn, van khí nén và cụm piston nhỏ gọn.
• Vật liệu NBR đàn hồi tốt: phù hợp với khí nén đã xử lý, làm khô và tách dầu.
• Giải pháp kinh tế: dễ gia công rãnh, dễ thay thế và phù hợp nhiều ứng dụng khí nén phổ thông.
• Có thể sản xuất bằng FKM: phù hợp ứng dụng đặc biệt yêu cầu nhiệt độ cao hơn.

Ứng dụng của Piston Seal K63

Piston Seal K63 được sử dụng trong các cụm khí nén cần phốt piston gọn, ma sát thấp và làm kín tốt. Sản phẩm đặc biệt phù hợp với các xi lanh hành trình ngắn, van khí nén và thiết bị tự động hóa có không gian lắp hạn chế.

• Xi lanh khí nén hành trình ngắn.
• Van khí nén và cụm điều khiển khí nén.
• Xi lanh khí nén trong máy đóng gói, máy lắp ráp và thiết bị tự động hóa.
• Cụm piston cần thiết kế rãnh thấp, gọn và dễ bảo trì.
• Ứng dụng khí nén cần phốt piston NBR ma sát thấp và làm kín ổn định.

Thông số vật liệu Piston Seal K63

Điều kiện làm việc khuyến nghị

Lưu ý: Các giá trị trên là thông số tối đa theo từng điều kiện riêng lẻ. Không nên sử dụng đồng thời tất cả giá trị cực đại trong cùng một ứng dụng. Khi chọn phốt cho hệ thống thực tế, cần kiểm tra thêm chất lượng khí nén, độ khô, nhiệt độ, tốc độ chuyển động, bề mặt xi lanh và thiết kế rãnh piston.

Yêu cầu độ nhám bề mặt khi lắp K63

Hướng dẫn lắp đặt Piston Seal K63

K63 có thể được lắp bằng tay vào rãnh housing đã chuẩn bị sẵn. Trong trường hợp cần dùng dụng cụ lắp, dụng cụ phải làm bằng vật liệu mềm và không có cạnh sắc. Trước khi lắp, phốt cần được bôi một lớp dầu hệ thống mỏng. Nếu môi chất là khí nén khô, nên dùng bôi trơn đặc biệt trên bề mặt trượt để giảm ma sát ban đầu.

• Làm sạch rãnh piston, lòng xi lanh và khu vực lắp trước khi lắp phốt.
• Kiểm tra bavia, cạnh sắc, vết xước hoặc sai lệch kích thước trong rãnh.
• Bôi dầu hệ thống lên phốt trước khi lắp đặt.
• Không dùng tua vít sắc hoặc dụng cụ kim loại nhọn tác động trực tiếp vào môi phốt.
• Với môi trường khí nén khô, nên bổ sung bôi trơn đặc biệt trên bề mặt trượt.
• Sau khi lắp, kiểm tra phốt nằm đúng chiều, không bị xoắn, vênh hoặc kẹt mép.

Bảng kích thước Piston Seal K63

Bảng dưới đây là kích thước tham khảo cho dòng K63 Pneumatic Piston Seal. Khi đặt hàng, khách hàng có thể cung cấp mã Kastas hoặc kích thước theo dạng D x d x b để Sealtech Vietnam kiểm tra đúng sản phẩm.

Ghi chú: Kích thước trong bảng được trình bày theo dạng D x d x b. Với các ứng dụng cần đối chiếu rãnh lắp chi tiết, nên gửi thêm bản vẽ hoặc mẫu thực tế để kiểm tra trước khi đặt hàng.

Cách chọn đúng Piston Seal K63

Để chọn đúng Piston Seal K63, cần xác định chính xác đường kính trong xi lanh D, đường kính rãnh/piston d và chiều rộng phốt b. Vì K63 dùng cho rãnh housing thấp, sai lệch nhỏ về chiều rộng hoặc đường kính có thể làm phốt bị kẹt, tăng ma sát hoặc giảm hiệu quả làm kín.

Nếu thay thế phốt cũ, nên đo lại cả phốt đã tháo ra và rãnh piston thực tế. Với xi lanh hành trình ngắn hoặc van khí nén, cần kiểm tra kỹ bề mặt trượt, miệng xi lanh và cạnh rãnh để tránh làm cắt mép phốt khi lắp.

Khi nào nên thay Piston Seal K63?

• Xi lanh khí nén bị rò khí qua piston hoặc không giữ áp ổn định.
• Phốt bị mòn, nứt, rách, chai cứng hoặc biến dạng môi làm kín.
• Piston chuyển động không còn êm, ma sát tăng hoặc phát sinh tiếng kêu bất thường.
• Xi lanh hành trình ngắn bị giảm lực, tụt áp hoặc hoạt động không ổn định.
• Lòng xi lanh bị xước, rỗ hoặc có tạp chất làm mòn nhanh môi phốt.
• Phốt bị lắp sai chiều, xoắn mép hoặc không còn nằm chắc trong rãnh piston.

Vì sao nên chọn Piston Seal K63 tại Sealtech Vietnam?

Sealtech Vietnam cung cấp nhiều dòng phốt khí nén, piston seal, rod seal, wiper seal, cushion seal, guide ring, pneumatic seal kit, O-ring và vật liệu làm kín công nghiệp. Với sản phẩm Piston Seal K63, khách hàng có thể gửi mã phốt, kích thước xi lanh, bản vẽ kỹ thuật hoặc mẫu phốt cũ để được hỗ trợ kiểm tra và tư vấn đúng chủng loại.

Đối với xi lanh hành trình ngắn và van khí nén, việc chọn đúng phốt piston giúp giảm rò khí nội bộ, duy trì lực làm việc, giảm ma sát và tối ưu không gian lắp. K63 là lựa chọn phù hợp cho các cụm khí nén cần phốt piston tác động kép, rãnh housing thấp, dễ lắp đặt và làm kín ổn định.
