Phớt cơ khí ST90B – Tương đương Burgmann HJ92N/HJ977GN

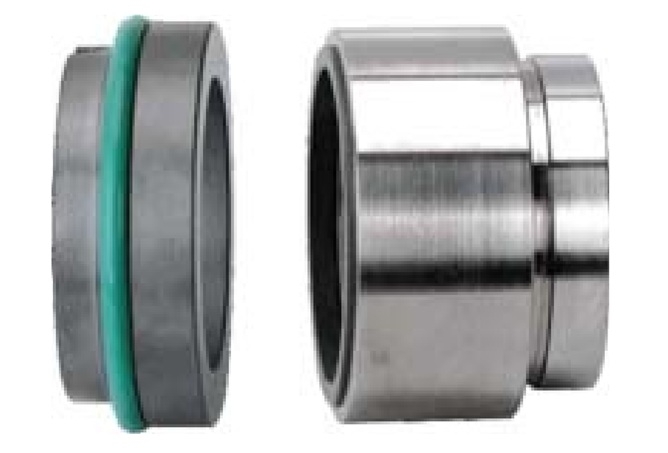

Phớt cơ khí ST90B là cụm làm kín cơ khí dạng cartridge ngắn dành cho trục bơm từ 18 đến 100 mm. Sản phẩm được đối chiếu theo dòng Burgmann HJ92N/HJ977GN, phù hợp những vị trí cần phớt máy bơm chịu áp, tốc độ cao và có nhiều lựa chọn mặt chà. Thay vì chọn theo hình dáng, kỹ thuật viên nên tra đồng thời mã hàng, d1, d3, d6, d7, L3, L4, L13 và L14.
Đặc điểm cấu tạo của phớt cơ khí ST90B
ST90B sử dụng cụm lò xo được bảo vệ bên trong thân phớt, giảm tiếp xúc trực tiếp giữa lò xo và môi chất. Kết cấu này hỗ trợ truyền mô-men ổn định, phù hợp bơm tuần hoàn, bơm dầu, bơm nước nóng và một số hệ thống hóa chất. Mặt quay có thể lựa chọn Carbon tẩm nhựa, Carbon tẩm antimony hoặc Silicon Carbide; seat tĩnh gồm T7G16 và T5G46. Khác biệt giữa hai seat nằm ở biên dạng, vật liệu và kích thước L4 hoặc L14.
30 mã kích thướcDải đường kính trục d1 từ 18 đến 100 mm.
Áp suất đến 2,5 MPaPhù hợp nhiều cụm bơm công nghiệp chịu tải.
Vận tốc đến 25 m/sDải nhiệt catalog từ −40°C đến +200°C.
Thông số làm việc và tổ hợp vật liệu
| Thông số | Giá trị catalog | Lưu ý lựa chọn |
|---|---|---|
| Áp suất | 0–2,5 MPa | Khả năng thực tế phụ thuộc đường kính, tốc độ, mặt chà và buồng phớt. |
| Nhiệt độ | −40°C đến +200°C | Phải chọn đúng FKM, EPDM hoặc NBR theo môi chất. |
| Vận tốc trượt | ≤ 25 m/s | Không vận hành khô; cần bảo đảm bôi trơn và giải nhiệt mặt chà. |
| Dải trục | 18–100 mm | Đối chiếu đủ d1, d3, d6, d7, L3, L4, L13 và L14. |
| Vị trí | Bộ phận | Vật liệu/cấu hình |
|---|---|---|
| 1 | Mặt quay | Carbon tẩm nhựa, Carbon tẩm antimony hoặc SiC |
| 2 | Seat T7G16 | Silicon Carbide; nhận dạng theo d7, d6 và L4 |
| 2 | Seat T5G46 | SiC hoặc WC; nhận dạng theo d7, d6 và L14 |
| 3 | Gioăng phụ | FKM/Viton, EPDM hoặc NBR |
| 4 | Lò xo | Cr-Ni-Mo hoặc Monel K500 |
| 5 | Chi tiết kim loại | Thép Chromium-Nickel hoặc Cr-Ni-Mo |
Carbon/SiC thường phù hợp nước sạch và dầu nhẹ; SiC/SiC được ưu tiên khi môi chất có độ mài mòn hoặc yêu cầu chống hóa chất cao hơn. Với gioăng phụ, có thể tham khảo O-ring FKM, EPDM và NBR để đối chiếu tính tương thích.
Bảng đầy đủ kích thước và mã hàng ST90B
Mã đặt hàng được chuẩn hóa với tiền tố ST90B và đặt ở cột đầu. Toàn bộ số liệu bên dưới dùng đơn vị mm, được chép theo tài liệu người dùng cung cấp.
| Mã hàng ST90B | d1 | d3 | d6 | d7 | L3 ±0,5 | L4 | L13 ±0,5 | L14 |
|---|---|---|---|---|---|---|---|---|
| ST90B-18 | 18 | 32 | 27 | 33 | 30.5 | 7.0 | 28.5 | 9.0 |
| ST90B-20 | 20 | 34 | 29 | 35 | 30.5 | 7.0 | 28.5 | 9.0 |
| ST90B-22 | 22 | 36 | 31 | 37 | 30.5 | 7.0 | 28.5 | 9.0 |
| ST90B-24 | 24 | 38 | 33 | 39 | 33.0 | 7.0 | 31.0 | 9.0 |
| ST90B-25 | 25 | 39 | 34 | 40 | 33.0 | 7.0 | 31.0 | 9.0 |
| ST90B-28 | 28 | 42 | 37 | 43 | 35.5 | 7.0 | 33.0 | 9.5 |
| ST90B-30 | 30 | 44 | 39 | 45 | 35.5 | 7.0 | 33.0 | 9.5 |
| ST90B-32 | 32 | 47 | 42 | 48 | 35.5 | 7.0 | 33.0 | 9.5 |
| ST90B-33 | 33 | 47 | 42 | 48 | 35.5 | 7.0 | 33.0 | 9.5 |
| ST90B-35 | 35 | 49 | 44 | 50 | 35.5 | 7.0 | 33.0 | 9.5 |
| ST90B-38 | 38 | 54 | 49 | 56 | 37.0 | 8.0 | 34.5 | 10.5 |
| ST90B-40 | 40 | 56 | 51 | 58 | 37.0 | 8.0 | 34.5 | 10.5 |
| ST90B-43 | 43 | 59 | 54 | 61 | 37.0 | 8.0 | 34.5 | 10.5 |
| ST90B-45 | 45 | 61 | 56 | 63 | 37.0 | 8.0 | 34.5 | 10.5 |
| ST90B-48 | 48 | 64 | 59 | 66 | 37.0 | 8.0 | 34.5 | 10.5 |
| ST90B-50 | 50 | 66 | 62 | 70 | 38.0 | 9.5 | 35.5 | 12.0 |
| ST90B-53 | 53 | 69 | 65 | 73 | 38.0 | 9.5 | 35.5 | 12.0 |
| ST90B-55 | 55 | 71 | 67 | 75 | 38.0 | 9.5 | 35.5 | 12.0 |
| ST90B-58 | 58 | 78 | 70 | 78 | 42.0 | 10.5 | 39.5 | 13.0 |
| ST90B-60 | 60 | 80 | 72 | 80 | 42.0 | 10.5 | 39.5 | 13.0 |
| ST90B-63 | 63 | 83 | 75 | 83 | 42.0 | 10.5 | 39.5 | 13.0 |
| ST90B-65 | 65 | 85 | 77 | 85 | 42.0 | 10.5 | 39.5 | 13.0 |
| ST90B-68 | 68 | 88 | 81 | 90 | 41.5 | 11.0 | 39.0 | 13.5 |
| ST90B-70 | 70 | 90 | 83 | 92 | 48.5 | 11.5 | 46.0 | 14.0 |
| ST90B-75 | 75 | 99 | 88 | 97 | 48.5 | 11.5 | 46.0 | 14.0 |
| ST90B-80 | 80 | 104 | 95 | 105 | 48.5 | 11.5 | 46.0 | 14.0 |
| ST90B-85 | 85 | 109 | 100 | 110 | 48.5 | 11.5 | 46.0 | 14.0 |
| ST90B-90 | 90 | 114 | 105 | 115 | 52.0 | 13.0 | 49.5 | 15.5 |
| ST90B-95 | 95 | 119 | 110 | 120 | 52.0 | 13.0 | 49.5 | 15.5 |
| ST90B-100 | 100 | 124 | 115 | 125 | 52.0 | 13.0 | 49.5 | 15.5 |
Ứng dụng, cách chọn và lưu ý lắp đặt
ST90B phù hợp khi tìm kiếm phớt cơ khí máy bơm, phớt Burgmann HJ92N, HJ977GN hoặc pump mechanical seal chịu áp. Dòng phớt này có thể dùng trong bơm nước nóng, bơm dầu truyền nhiệt, bơm tuần hoàn và một số bơm hóa chất sau khi kiểm tra tương thích vật liệu. Nếu điều kiện máy khác biệt, nên so sánh thêm danh mục Mechanical Seal, phớt cơ khí MG1 hoặc phớt nhiều lò xo.
- Đo đường kính trục d1 và toàn bộ d3, d6, d7, L3, L4 trên mẫu cũ.
- Xác định seat T7G16 hay T5G46; không chọn chỉ dựa vào ảnh sản phẩm.
- Chọn mặt chà theo độ sạch, tính ăn mòn và khả năng mài mòn của môi chất.
- Kiểm tra độ đảo trục, ổ bi, hốc seat và làm sạch mặt chà trước khi lắp.
- Mồi đầy bơm, mở đường làm mát nếu có và tuyệt đối tránh chạy khô.
Sản phẩm và danh mục liên quan
FAQ – Câu hỏi thường gặp về phớt ST90B
1. Phớt ST90B có những kích thước nào?
Bảng gồm 30 mã hàng cho trục d1 từ 18 đến 100 mm.
2. ST90B tương đương loại phớt nào?
Tài liệu đối chiếu ST90B với Burgmann HJ92N và HJ977GN, nhưng vẫn phải kiểm tra kích thước thực tế.
3. Áp suất và nhiệt độ làm việc của ST90B là bao nhiêu?
Giới hạn catalog đến 2,5 MPa và từ −40°C đến +200°C; giới hạn thực tế phụ thuộc cấu hình vật liệu.
4. Seat T7G16 và T5G46 khác nhau thế nào?
Hai seat khác biên dạng, tổ hợp vật liệu và kích thước nhận dạng L4 hoặc L14.
5. Có thể chọn phớt chỉ theo đường kính trục d1 không?
Không. Cần kiểm tra d3, d6, d7, L3, L4, L13, L14 và vật liệu.
6. Khi nào nên dùng SiC/SiC?
SiC/SiC thường phù hợp hơn khi môi chất có tính ăn mòn, mài mòn hoặc cần độ bền mặt chà cao.
7. Vì sao ST90B mới lắp có thể bị rò?
Nguyên nhân có thể là sai chiều dài làm việc, seat nghiêng, mặt chà bẩn, trục đảo, chọn sai gioăng hoặc chạy khô.
8. Cần cung cấp gì để nhận báo giá ST90B?
Gửi mã, ảnh phớt cũ, kích thước, vật liệu, môi chất, nhiệt độ, áp suất và tốc độ trục.
Tư vấn và báo giá phớt cơ khí ST90B
Sealtech Vietnam hỗ trợ đối chiếu ST90B theo mẫu, kích thước và điều kiện vận hành. Gửi ảnh phớt cũ cùng số đo qua Zalo để kiểm tra cấu hình phù hợp.
