PENTA-Seals – Phốt ty thủy lực lắp rãnh liền khối
PENTA-Seals là dòng phốt ty thủy lực dùng cho xi lanh công nghiệp, thiết kế lắp trong rãnh liền khối, phù hợp cho các ứng dụng cần làm kín ổn định, hạn chế rò rỉ dầu và hỗ trợ back-up ring PT101.
Hydraulic rod seal One-piece groove d3 – d100 mm RN906 / RF905 / PT101
1 Giới thiệu PENTA-Seals
PENTA-Seals là hydraulic packing chuyên dùng cho vị trí ty trong xi lanh thủy lực. Sản phẩm có nhiệm vụ làm kín giữa ty xi lanh và nắp chặn, giúp hạn chế dầu thủy lực rò rỉ ra ngoài trong quá trình ty chuyển động tịnh tiến.
Dòng PENTA-Seals có nhiều kích thước nhỏ đến trung bình, phù hợp cho xi lanh thủy lực chính xác, thiết bị compact, cụm truyền động nhỏ và các hệ thống yêu cầu khả năng làm kín ổn định trong không gian lắp đặt hạn chế.
2 Thông tin kỹ thuật chính
Loại sản phẩmPhốt ty thủy lực / Hydraulic packing for rods
Kiểu lắpLắp trong rãnh liền khối
Vật liệu tiêu chuẩnRN906
Vật liệu chịu nhiệtRF905
Back-up ringPT101
Dải kích thướcd3 đến d100 mm
Sản phẩm liên quanSER-Wipers
Ứng dụngTy xi lanh thủy lực công nghiệp
3 Bảng kích thước PENTA-Seals
Bảng dưới đây thể hiện kích thước lắp đặt PENTA-Seals và mã part number tương ứng. Đơn vị: mm. Bảng hỗ trợ cuộn ngang và cuộn dọc để xem đầy đủ dữ liệu.
| PENTA-Seal RN906 | High Temp RF905 | Back-up Bias Cut PT101 | Back-up Endless PT101 | d | D | H | GA | GB | d1 Reference | L |
|---|---|---|---|---|---|---|---|---|---|---|
| PS-3 | — | T2 P-3 | T3 P-3 | 3 | 6 | 2 | 2.5 | 3.9 | 3.2 | 1.5 |
| PS-4 | — | T2 P-4 | T3 P-4 | 4 | 7 | 2 | 2.5 | 3.9 | 4.2 | 1.5 |
| PS-5 | — | T2 P-5 | T3 P-5 | 5 | 8 | 2 | 2.5 | 3.9 | 5.2 | 1.5 |
| PS-6 | — | T2 P-6 | T3 P-6 | 6 | 9 | 2 | 2.5 | 3.9 | 6.2 | 1.5 |
| PS-7 | — | T2 P-7 | T3 P-7 | 7 | 10 | 2 | 2.5 | 3.9 | 7.2 | 1.5 |
| PS-8 | — | T2 P-8 | T3 P-8 | 8 | 11 | 2 | 2.5 | 3.9 | 8.2 | 1.5 |
| PS-9 | — | T2 P-9 | T3 P-9 | 9 | 12 | 2 | 2.5 | 3.9 | 9.2 | 1.5 |
| PS-10 | — | T2 P-10 | T3 P-10 | 10 | 13 | 2 | 2.5 | 3.9 | 10.2 | 1.5 |
| PS-10A | — | T2 P-10A | T3 P-10A | 10 | 14 | 2.9 | 3.2 | 4.4 | 10.3 | 1.5 |
| PS-11.2 | — | T2 P-11.2 | T3 P-11.2 | 11.2 | 15.2 | 2.9 | 3.2 | 4.4 | 11.5 | 1.5 |
| PS-12 | — | T2 P-12 | T3 P-12 | 12 | 16 | 2.9 | 3.2 | 4.4 | 12.3 | 1.5 |
| PS-12.5 | — | T2 P-12.5 | T3 P-12.5 | 12.5 | 16.5 | 2.9 | 3.2 | 4.4 | 12.8 | 1.5 |
| PS-14 | — | T2 P-14 | T3 P-14 | 14 | 18 | 2.9 | 3.2 | 4.4 | 14.3 | 1.5 |
| PS-15 | PS-15F | T2 P-15 | T3 P-15 | 15 | 19 | 2.9 | 3.2 | 4.4 | 15.3 | 1.5 |
| PS-16 | — | T2 P-16 | T3 P-16 | 16 | 20 | 2.9 | 3.2 | 4.4 | 16.3 | 1.5 |
| PS-18 | — | T2 P-18 | T3 P-18 | 18 | 22 | 2.9 | 3.2 | 4.4 | 18.3 | 1.5 |
| PS-20 | — | T2 P-20 | T3 P-20 | 20 | 24 | 2.9 | 3.2 | 4.4 | 20.3 | 1.5 |
| PS-22 | — | T2 P-22 | T3 P-22 | 22 | 26 | 2.9 | 3.2 | 4.4 | 22.3 | 1.5 |
| PS-22A | — | T2 P-22A | T3 P-22A | 22 | 28 | 4.3 | 4.7 | 6 | 22.3 | 3 |
| PS-22.4 | — | T2 P-22.4 | T3 P-22.4 | 22.4 | 28.4 | 4.3 | 4.7 | 6 | 22.7 | 3 |
| PS-24 | — | T2 P-24 | T3 P-24 | 24 | 30 | 4.3 | 4.7 | 6 | 24.3 | 3 |
| PS-25 | PS-25F | T2 P-25 | T3 P-25 | 25 | 31 | 4.3 | 4.7 | 6 | 25.3 | 3 |
| PS-26 | — | T2 P-26 | T3 P-26 | 26 | 32 | 4.3 | 4.7 | 6 | 26.3 | 3 |
| PS-28 | PS-28F | T2 P-28 | T3 P-28 | 28 | 34 | 4.3 | 4.7 | 6 | 28.3 | 3 |
| PS-30 | — | T2 P-30 | T3 P-30 | 30 | 36 | 4.3 | 4.7 | 6 | 30.3 | 3 |
| PS-31 | — | T2 P-31 | T3 P-31 | 31 | 37 | 4.3 | 4.7 | 6 | 31.3 | 3 |
| PS-31.5 | — | T2 P-31.5 | T3 P-31.5 | 31.5 | 37.5 | 4.3 | 4.7 | 6 | 31.8 | 3 |
| PS-32 | PS-32F | T2 P-32 | T3 P-32 | 32 | 38 | 4.3 | 4.7 | 6 | 32.3 | 3 |
| PS-34 | — | T2 P-34 | T3 P-34 | 34 | 40 | 4.3 | 4.7 | 6 | 34.3 | 3 |
| PS-35 | — | T2 P-35 | T3 P-35 | 35 | 41 | 4.3 | 4.7 | 6 | 35.3 | 3 |
| PS-35.5 | PS-35.5F | T2 P-35.5 | T3 P-35.5 | 35.5 | 41.5 | 4.3 | 4.7 | 6 | 35.8 | 3 |
| PS-36 | — | T2 P-36 | T3 P-36 | 36 | 42 | 4.3 | 4.7 | 6 | 36.3 | 3 |
| PS-38 | — | T2 P-38 | T3 P-38 | 38 | 44 | 4.3 | 4.7 | 6 | 38.3 | 3 |
| PS-40 | PS-40F | T2 P-40 | T3 P-40 | 40 | 46 | 4.3 | 4.7 | 6 | 40.3 | 3 |
| PS-41 | — | T2 P-41 | T3 P-41 | 41 | 47 | 4.3 | 4.7 | 6 | 41.3 | 3 |
| PS-42 | — | T2 P-42 | T3 P-42 | 42 | 48 | 4.3 | 4.7 | 6 | 42.3 | 3 |
| PS-44 | — | T2 P-44 | T3 P-44 | 44 | 50 | 4.3 | 4.7 | 6 | 44.3 | 3 |
| PS-45 | PS-45F | T2 P-45 | T3 P-45 | 45 | 51 | 4.3 | 4.7 | 6 | 45.3 | 3 |
| PS-46 | — | T2 P-46 | T3 P-46 | 46 | 52 | 4.3 | 4.7 | 6 | 46.3 | 3 |
| PS-48 | PS-48F | T2 P-48 | T3 P-48 | 48 | 54 | 4.3 | 4.7 | 6 | 48.3 | 3 |
| PS-48A | — | T2 P-48A | T3 P-48A | 48 | 58 | 6.9 | 7.5 | 9 | 48.4 | 4 |
| PS-50 | — | T2 P-50 | T3 P-50 | 50 | 56 | 4.3 | 4.7 | 6 | 50.3 | 3 |
| PS-50A | — | T2 P-50A | T3 P-50A | 50 | 60 | 6.9 | 7.5 | 9 | 50.4 | 4 |
| PS-52 | — | T2 P-52 | T3 P-52 | 52 | 62 | 6.9 | 7.5 | 9 | 52.4 | 4 |
| PS-53 | — | T2 P-53 | T3 P-53 | 53 | 63 | 6.9 | 7.5 | 9 | 53.4 | 4 |
| PS-55 | — | T2 P-55 | T3 P-55 | 55 | 65 | 6.9 | 7.5 | 9 | 55.4 | 4 |
| PS-56 | — | T2 P-56 | T3 P-56 | 56 | 66 | 6.9 | 7.5 | 9 | 56.4 | 4 |
| PS-58 | — | T2 P-58 | T3 P-58 | 58 | 68 | 6.9 | 7.5 | 9 | 58.4 | 4 |
| PS-60 | — | T2 P-60 | T3 P-60 | 60 | 70 | 6.9 | 7.5 | 9 | 60.4 | 4 |
| PS-62 | — | T2 P-62 | T3 P-62 | 62 | 72 | 6.9 | 7.5 | 9 | 62.4 | 4 |
| PS-63 | — | T2 P-63 | T3 P-63 | 63 | 73 | 6.9 | 7.5 | 9 | 63.4 | 4 |
| PS-65 | — | T2 P-65 | T3 P-65 | 65 | 75 | 6.9 | 7.5 | 9 | 65.4 | 4 |
| PS-67 | — | T2 P-67 | T3 P-67 | 67 | 77 | 6.9 | 7.5 | 9 | 67.4 | 4 |
| PS-70 | — | T2 P-70 | T3 P-70 | 70 | 80 | 6.9 | 7.5 | 9 | 70.4 | 4 |
| PS-71 | — | T2 P-71 | T3 P-71 | 71 | 81 | 6.9 | 7.5 | 9 | 71.4 | 4 |
| PS-75 | — | T2 P-75 | T3 P-75 | 75 | 85 | 6.9 | 7.5 | 9 | 75.4 | 4 |
| PS-80 | PS-80F | T2 P-80 | T3 P-80 | 80 | 90 | 6.9 | 7.5 | 9 | 80.4 | 4 |
| PS-85 | — | T2 P-85 | T3 P-85 | 85 | 95 | 6.9 | 7.5 | 9 | 85.4 | 4 |
| PS-90 | PS-90F | T2 P-90 | T3 P-90 | 90 | 100 | 6.9 | 7.5 | 9 | 90.4 | 4 |
| PS-95 | — | T2 P-95 | T3 P-95 | 95 | 105 | 6.9 | 7.5 | 9 | 95.4 | 4 |
| PS-100 | PS-100F | T2 P-100 | T3 P-100 | 100 | 110 | 6.9 | 7.5 | 9 | 100.4 | 4 |
4 Cấu tạo và nguyên lý làm kín
PENTA-Seals được lắp trong rãnh tại vị trí ty xi lanh, làm kín dầu thủy lực giữa ty và nắp chặn. Khi có áp suất, môi phốt ép sát vào bề mặt ty, giúp hạn chế rò rỉ dầu trong quá trình ty chuyển động.

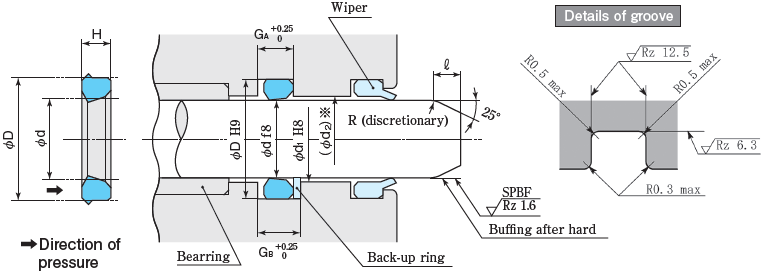

Theo bản vẽ kỹ thuật, PENTA-Seals có thể kết hợp với wiper, bearing và back-up ring. Wiper giúp bảo vệ ty khỏi bụi bẩn, bearing hỗ trợ dẫn hướng, còn back-up ring PT101 giúp tăng khả năng chống đùn phốt trong khe hở làm việc.
5 Ưu điểm nổi bật
- Dải kích thước rất rộng từ d3 đến d100 mm, phù hợp nhiều xi lanh nhỏ và trung bình.
- Thiết kế dùng cho ty xi lanh, hỗ trợ làm kín ổn định trong rãnh liền khối.
- Có lựa chọn vật liệu tiêu chuẩn RN906 và vật liệu chịu nhiệt RF905.
- Có back-up ring PT101 dạng bias cut type và endless type.
- Phù hợp cho các cụm xi lanh cần kết hợp phốt ty, wiper và bearing.
- Thuận tiện cho bảo trì, sửa chữa và thay thế theo mã Sakagami.
6 Ứng dụng thực tế
- Xi lanh thủy lực cỡ nhỏ và trung bình.
- Cụm ty xi lanh trong máy móc công nghiệp.
- Thiết bị cơ khí chính xác, thiết bị nâng hạ, máy ép mini.
- Hệ thống thủy lực cần phốt ty nhỏ gọn, dễ thay thế.
- Cụm làm kín kết hợp PENTA-Seals, wiper, bearing và back-up ring.
7 Lưu ý khi lắp đặt PENTA-Seals
- Lắp phốt đúng theo chiều áp suất được thể hiện trong bản vẽ kỹ thuật.
- Nếu rãnh liền khối khó thao tác, có thể cân nhắc dùng thiết kế rãnh chia đôi.
- Với ứng dụng không dùng back-up ring, cần kiểm tra giới hạn chống đùn phốt theo khe hở làm việc.
- Cần kiểm tra bề mặt ty, độ xước, độ mòn, ba via và độ nhám trước khi lắp.
- Một số mã in nghiêng cần xác nhận khuôn trước khi đặt hàng.
Khuyến nghị: Khi sửa chữa xi lanh, nên kiểm tra đồng bộ phốt ty, wiper, bearing và back-up ring để tránh thay phốt mới nhưng hệ thống vẫn bị rò rỉ do chi tiết liên quan đã mòn.
8 Cách chọn đúng mã PENTA-Seals
- Xác định đường kính ty d và đường kính rãnh D.
- Kiểm tra chiều cao H, kích thước GA, GB, d1 Reference và L.
- Chọn mã PS tương ứng với kích thước lắp đặt thực tế.
- Xác định có cần vật liệu chịu nhiệt RF905 hay không.
- Chọn back-up ring PT101 dạng bias cut type hoặc endless type theo yêu cầu lắp đặt.
- Gửi bản vẽ, hình ảnh hoặc mẫu phốt cũ cho Sealtech Vietnam để được hỗ trợ kiểm tra đúng mã.
9 Khi nào cần thay PENTA-Seals?
- Xi lanh bị rò rỉ dầu tại vị trí ty.
- Ty xi lanh có dầu bám nhiều sau mỗi hành trình.
- Phốt bị mòn, rách, chai cứng, nứt hoặc biến dạng môi làm kín.
- Ty chuyển động giật, phát nhiệt hoặc ma sát bất thường.
- Xi lanh sau sửa chữa cần thay đồng bộ phốt ty, wiper, bearing và back-up ring.
10 Danh mục liên quan
- Hydraulic seal – phốt thủy lực cho xi lanh công nghiệp.
- Rod seal – phốt ty thủy lực nhiều kiểu dáng và vật liệu.
- Back-up ring – vòng chống đùn phốt cho hệ thống áp suất cao.
- Wiper seal – phốt gạt bụi bảo vệ ty xi lanh.
- Sakagami products – các dòng phốt Sakagami cho thủy lực và khí nén.
