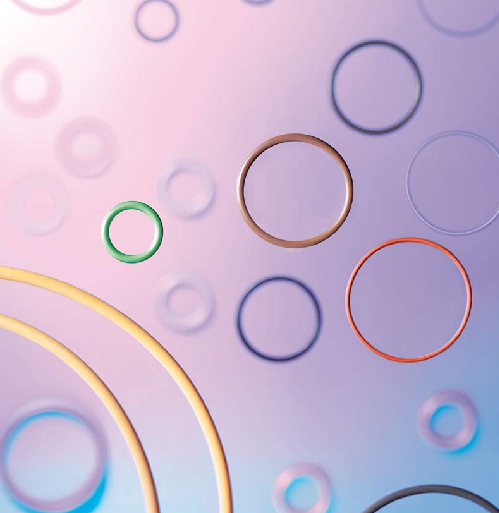

O-ring GAPI – Gioăng cao su làm kín tiêu chuẩn cho công nghiệp

O-ring GAPI là dòng vòng làm kín cao su kỹ thuật có tiết diện tròn, được sử dụng rất rộng trong hệ thống thủy lực, khí nén, bơm, van, mặt bích, cụm xy lanh, thiết bị thực phẩm, thiết bị nước, máy móc cơ khí và nhiều cụm chi tiết công nghiệp khác. Ưu điểm lớn nhất của O-ring là kết cấu đơn giản, dễ lắp, dễ thay, chi phí hợp lý nhưng hiệu quả làm kín rất cao nếu chọn đúng vật liệu, đúng kích thước và đúng rãnh lắp.

Theo catalog GAPI, O-ring được thiết kế theo nhiều hệ tiêu chuẩn phổ biến như AS568, BS 1806, BS 4518, DIN 3771, ISO 3601, JIS B 2401, SMS 1586. Điều này giúp người dùng dễ đối chiếu mã hàng, dễ thay thế trong bảo trì và thuận tiện khi dùng cho máy nhập khẩu từ châu Âu, Mỹ, Nhật hoặc các hệ thiết bị công nghiệp tiêu chuẩn.

O-ring GAPI là gì?

O-ring là một vòng đệm cao su có dạng hình tròn, tiết diện tròn. Khi được lắp vào rãnh và bị nén giữa hai bề mặt kim loại, O-ring tạo ra lực ép đàn hồi để chặn đường rò rỉ của dầu, nước, khí hoặc hóa chất. Trong thực tế xưởng máy, O-ring thường được gọi là gioăng cao su tròn, ron cao su tròn, vòng đệm cao su hoặc phớt O-ring.

Với người làm bảo trì, O-ring tuy là chi tiết nhỏ nhưng nếu chọn sai sẽ gây lỗi rất nhanh: rò dầu, xì khí, tụt áp, kẹt ty, nứt gioăng, phồng gioăng, chai cứng, biến dạng hoặc đứt khi lắp. Vì vậy khi chọn O-ring GAPI cần xem đủ 4 yếu tố chính: kích thước, vật liệu, môi chất và điều kiện làm việc.

Công dụng chính của O-ring GAPI

• Làm kín tĩnh: dùng giữa hai mặt lắp cố định như nắp bơm, mặt bích, van, thân hộp, đầu nối.
• Làm kín động: dùng trong một số cụm có chuyển động tịnh tiến hoặc quay nhẹ, tùy thiết kế rãnh và áp suất.
• Chống rò rỉ dầu thủy lực: dùng trong xy lanh, van thủy lực, bơm dầu, cụm điều khiển.
• Chống xì khí: dùng trong hệ khí nén, van điện từ, đầu nối, bộ lọc khí, xy lanh khí nén.
• Làm kín nước và hóa chất: chọn đúng vật liệu EPDM, FKM hoặc vật liệu phù hợp để dùng trong môi trường tương ứng.
• Thay thế gioăng tiêu chuẩn: phù hợp cho máy nhập khẩu cần đối chiếu mã theo AS568, DIN, ISO, JIS, BS.

Vật liệu O-ring GAPI phổ biến

Không phải O-ring nào cũng dùng được cho mọi môi trường. Một vòng O-ring dùng tốt với dầu chưa chắc dùng tốt với nước nóng, hơi, xăng, dung môi hoặc hóa chất. Catalog GAPI phân nhóm vật liệu tiêu chuẩn gồm các polymer như NBR, EPDM, HNBR, MVQ/Silicone và FKM. Mỗi vật liệu có ưu điểm riêng và cần chọn theo môi chất thực tế.

Thông số cần cung cấp khi đặt O-ring GAPI

Để chọn đúng O-ring, chỉ gọi tên “O-ring GAPI” là chưa đủ. Người dùng cần cung cấp đúng kích thước và vật liệu. Cách gọi phổ biến nhất là:

Bảng thông tin kỹ thuật tham khảo

Cách chọn O-ring GAPI đúng cho từng môi trường

1. Dùng cho dầu thủy lực, dầu máy, dầu bôi trơn

Với dầu thủy lực và dầu khoáng thông dụng, O-ring NBR GAPI thường là lựa chọn phổ biến vì có khả năng kháng dầu tốt, giá hợp lý và dễ thay thế. Nếu dầu có nhiệt độ cao, môi trường nặng hoặc có hóa chất, nên cân nhắc FKM hoặc HNBR.

2. Dùng cho nước, nước nóng, hơi nước

Với nước, nước nóng, hơi nước hoặc môi trường ngoài trời, EPDM thường phù hợp hơn NBR. Không nên dùng NBR cho môi trường hơi nóng lâu dài nếu chưa kiểm tra kỹ, vì dễ chai cứng và giảm đàn hồi.

3. Dùng cho khí nén

Trong hệ khí nén, O-ring cần bề mặt sạch, rãnh đúng và có bôi trơn phù hợp. NBR thường được dùng nhiều cho khí nén tiêu chuẩn. Với khí đặc biệt, nhiệt cao hoặc yêu cầu tuổi thọ cao, nên kiểm tra thêm vật liệu FKM hoặc HNBR.

4. Dùng cho hóa chất

Với hóa chất, không nên chọn O-ring theo cảm tính. Cần biết rõ tên hóa chất, nồng độ, nhiệt độ và thời gian tiếp xúc. Một số hóa chất có thể làm O-ring phồng, mềm, nứt hoặc mất đàn hồi. Trong nhiều trường hợp, FKM hoặc EPDM sẽ phù hợp hơn NBR, nhưng vẫn cần kiểm tra theo bảng tương thích hóa chất.

Các lỗi thường gặp khi dùng O-ring

• Rò dầu sau khi lắp: thường do sai kích thước, sai rãnh, bề mặt xước hoặc chọn sai vật liệu.
• O-ring bị cắt khi lắp: do đi qua ren, ba via, cạnh sắc hoặc không dùng dụng cụ lắp phù hợp.
• O-ring bị phồng: thường do vật liệu không tương thích với dầu, hóa chất hoặc dung môi.
• O-ring bị chai cứng: thường do nhiệt độ cao, lão hóa hoặc chọn sai compound.
• O-ring bị đùn ra khe hở: thường gặp ở áp suất cao, khe hở lớn, cần dùng thêm vòng back-up.
• O-ring nhanh mòn: do dùng sai cho ứng dụng động, bề mặt nhám, thiếu bôi trơn hoặc độ nén quá lớn.

Lưu ý về áp suất và vòng Back-up

Trong ứng dụng áp suất cao, O-ring có thể bị đùn vào khe hở giữa hai chi tiết kim loại. Khi đó, chỉ thay O-ring mới chưa chắc giải quyết được lỗi. Cần kiểm tra khe hở, áp suất, độ cứng O-ring và xem có cần dùng thêm back-up ring hay không.

Với hệ thủy lực áp suất cao, đặc biệt là nơi có áp đảo chiều hoặc xung áp, back-up ring giúp chống đùn O-ring, tăng tuổi thọ và giảm nguy cơ rò rỉ. Đây là điểm rất quan trọng trong bảo trì máy ép, xy lanh, bơm thủy lực, van thủy lực và các cụm làm việc nặng.

Lưu ý khi lắp O-ring GAPI

1. Làm sạch rãnh trước khi lắp, không để bụi, phoi kim loại hoặc dầu bẩn.
2. Không kéo giãn O-ring quá mức, đặc biệt với kích thước nhỏ.
3. Tránh để O-ring đi qua ren sắc, lỗ khoan, cạnh ba via.
4. Bôi trơn nhẹ bằng dầu hoặc mỡ tương thích với vật liệu cao su.
5. Không dùng tua vít nhọn để cạy O-ring vì dễ tạo vết cắt nhỏ.
6. Kiểm tra bề mặt kim loại, độ nhám, độ xước và độ đồng tâm.
7. Với áp cao, kiểm tra thêm khe hở và vòng chống đùn.

Bảo quản O-ring GAPI đúng cách

O-ring là sản phẩm cao su kỹ thuật nên cần bảo quản đúng để giữ độ đàn hồi. Nên để O-ring trong bao bì kín, tránh ánh nắng trực tiếp, tránh ozone, tránh nhiệt cao, tránh kéo căng và tránh để gần motor điện hoặc thiết bị phát sinh tia lửa. Khi lấy O-ring tồn kho lâu ngày ra sử dụng, nên kiểm tra bề mặt xem có nứt, chai, biến màu hoặc mất đàn hồi không.

Vì sao nên chọn O-ring GAPI tại Sealtech Vietnam?

Sealtech Vietnam cung cấp và tư vấn giải pháp làm kín cho nhà máy, xưởng cơ khí, đơn vị bảo trì và các hệ thống thủy lực – khí nén. Với O-ring GAPI, chúng tôi hỗ trợ khách hàng chọn đúng kích thước, đúng vật liệu và đúng điều kiện làm việc, tránh tình trạng mua nhầm O-ring dẫn đến rò rỉ, dừng máy hoặc hư hỏng cụm thiết bị.

• Tư vấn chọn vật liệu theo dầu, nước, khí, hóa chất và nhiệt độ.
• Hỗ trợ đối chiếu kích thước theo ID x CS hoặc tiêu chuẩn AS568, DIN, ISO, JIS.
• Cung cấp nhiều dòng O-ring cho bảo trì, sửa chữa và thay thế máy công nghiệp.
• Hỗ trợ các giải pháp liên quan như back-up ring, phớt thủy lực, phớt khí nén, oil seal.

Câu hỏi thường gặp về O-ring GAPI

O-ring GAPI dùng cho dầu thủy lực được không?

Có. Với dầu thủy lực thông dụng, vật liệu NBR thường được dùng nhiều. Nếu dầu nóng, áp cao hoặc môi trường nặng, có thể cân nhắc HNBR hoặc FKM.

O-ring GAPI có dùng cho nước nóng được không?

Có thể dùng nếu chọn đúng vật liệu. Với nước và nước nóng, EPDM thường phù hợp hơn NBR.

Cách đo O-ring để đặt hàng như thế nào?

Cần đo đường kính trong ID và tiết diện dây CS. Nếu O-ring cũ đã bị giãn hoặc biến dạng, nên đo lại rãnh lắp để chọn chính xác hơn.

O-ring bị phồng là do đâu?

Nguyên nhân thường là vật liệu O-ring không tương thích với môi chất. Ví dụ một số dung môi, nhiên liệu hoặc hóa chất có thể làm cao su phồng, mềm hoặc mất cơ tính.

Áp suất cao có cần dùng back-up ring không?

Nếu áp suất cao hoặc khe hở lớn, nên dùng thêm back-up ring để chống đùn O-ring và tăng tuổi thọ làm kín.
