O-Ring EMBEDDER - Bộ dụng cụ lắp O-ring 6 size cho đường kính trong 7–20mm
O-Ring EMBEDDER là bộ dụng cụ chuyên dùng để lắp O-ring vào rãnh một cách chính xác, nhẹ nhàng và hạn chế hư hỏng vòng đệm. Bộ sản phẩm gồm 6 kích thước khác nhau, phù hợp cho các loại O-ring có đường kính trong từ 7mm đến 20mm, thường gặp trong van, đầu nối, cụm khí nén, thủy lực nhỏ, thiết bị đo, cụm chi tiết chính xác và các vị trí có rãnh O-ring nhỏ khó thao tác bằng tay.
Điểm nổi bật của O-Ring EMBEDDER là khả năng định vị chính xác nhờ bề mặt ống có thang chia và khối chặn vị trí. Khi thao tác, kỹ thuật viên chỉ cần đặt đúng dụng cụ, căn vị trí và ấn nhẹ để O-ring đi vào rãnh mà không cần dùng tua vít, kim nhọn hoặc dụng cụ sắc cạnh có thể làm trầy, xoắn hoặc cắt vòng đệm.

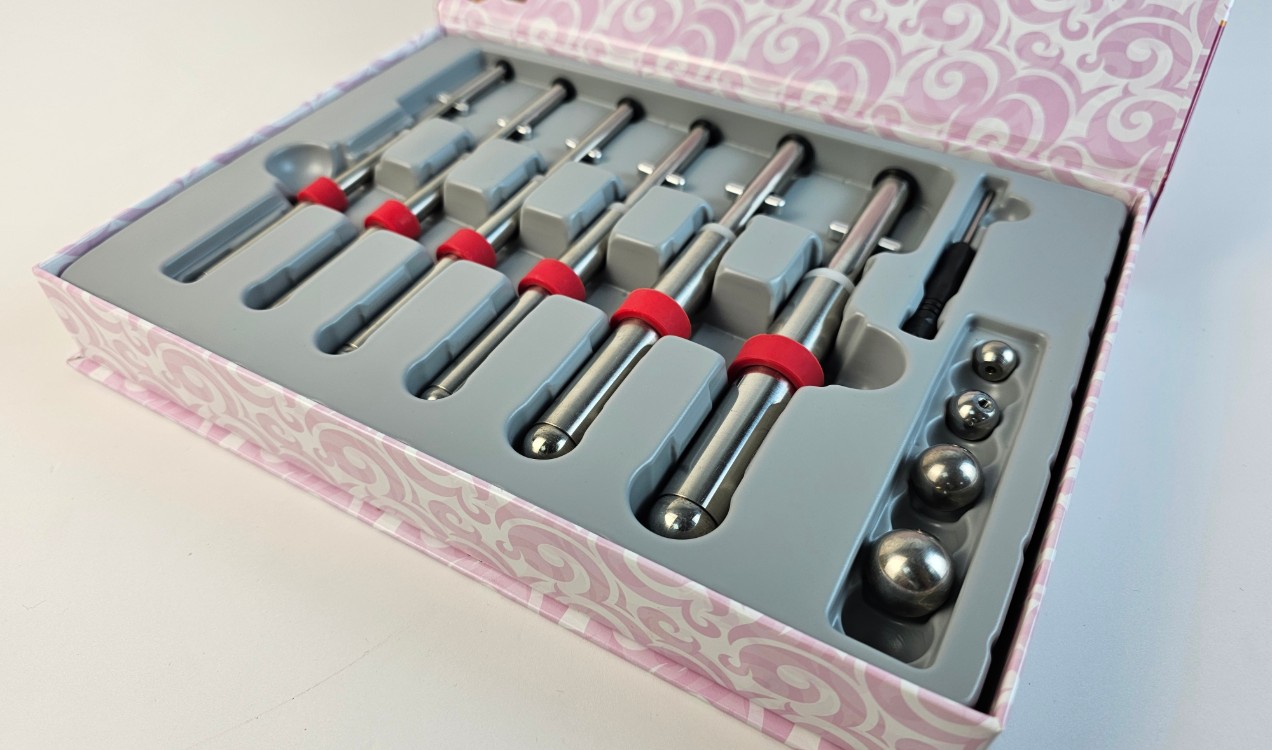

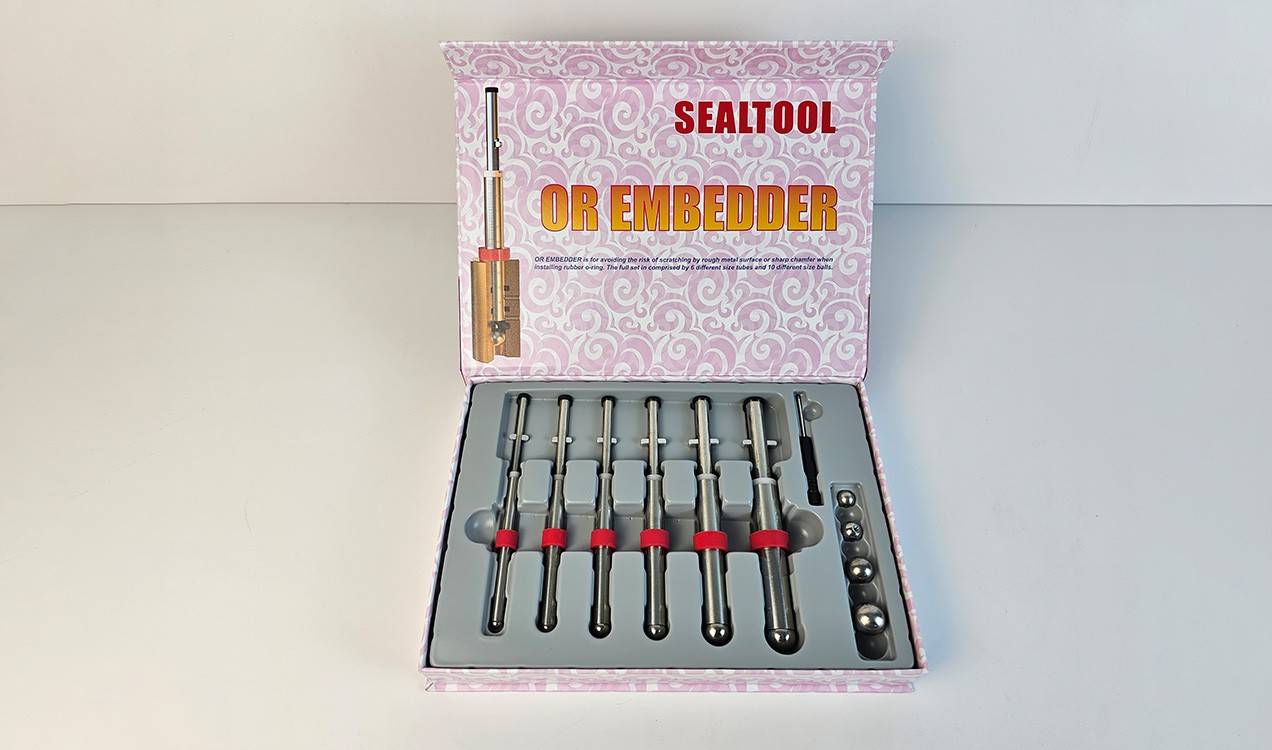

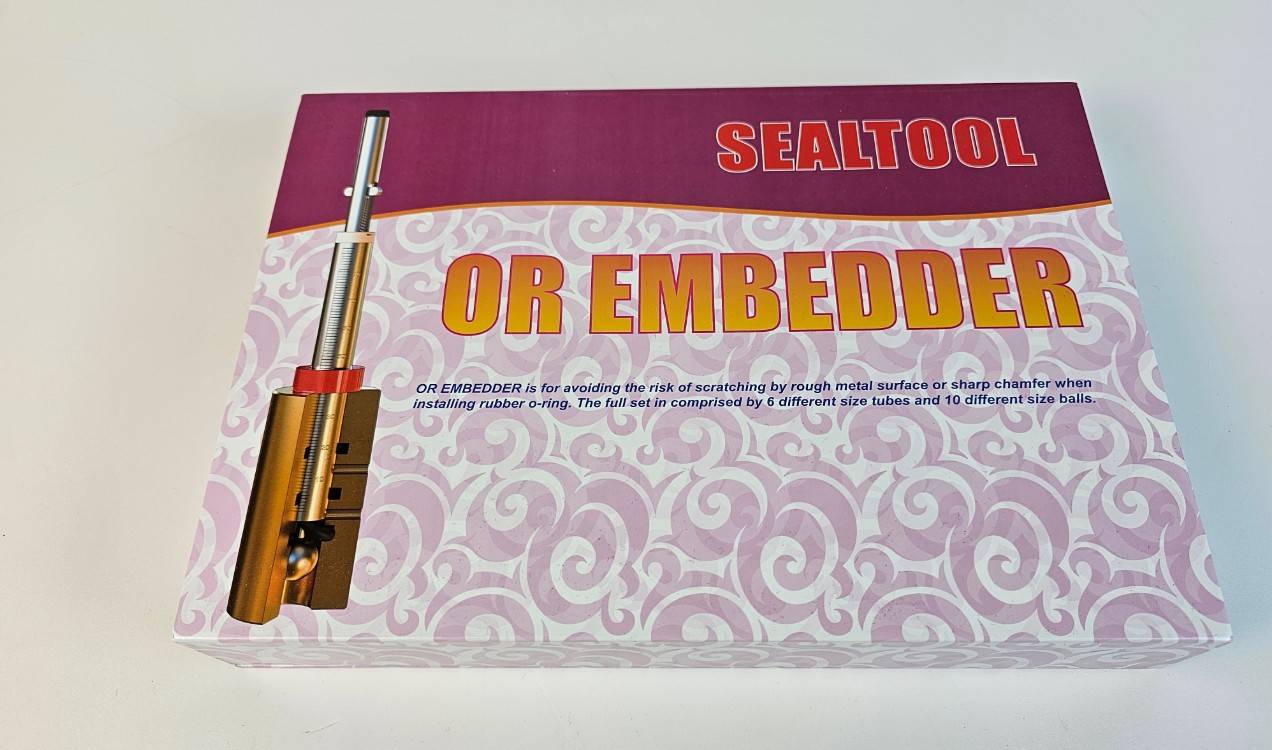

1. Hình ảnh O-Ring EMBEDDER
2. O-Ring EMBEDDER là gì?
O-Ring EMBEDDER là bộ dụng cụ hỗ trợ đưa O-ring vào đúng rãnh lắp bằng thao tác ép nhẹ. Thay vì dùng tay, tua vít hoặc que nhọn để đẩy vòng đệm, dụng cụ này giúp O-ring được dẫn hướng đều hơn, đi vào rãnh đúng vị trí và giảm nguy cơ bị cắt, xoắn hoặc trầy xước.
Sản phẩm phù hợp nhất cho các O-ring kích thước nhỏ, đặc biệt là những vị trí rãnh hẹp, rãnh sâu, không gian thao tác hạn chế hoặc chi tiết cần độ chính xác cao. Với dải O-ring có đường kính trong từ 7mm đến 20mm, bộ 6 size giúp kỹ thuật viên chọn đúng đầu dụng cụ theo kích thước thực tế.
Ứng dụng chính: lắp O-ring cho van nhỏ, đầu nối khí nén, đầu nối thủy lực, thiết bị đo, cụm cơ khí chính xác, khuôn, phụ tùng máy, cụm bơm nhỏ và các chi tiết cần lắp vòng đệm gọn, đều, không làm hư bề mặt làm kín.
3. Điểm nổi bật của O-Ring EMBEDDER
Bộ 6 kích thước
Bộ gồm 6 size khác nhau, phù hợp với nhiều loại O-ring nhỏ có đường kính trong từ 7mm đến 20mm, giúp thao tác linh hoạt trong sửa chữa và lắp ráp.
Định vị chính xác

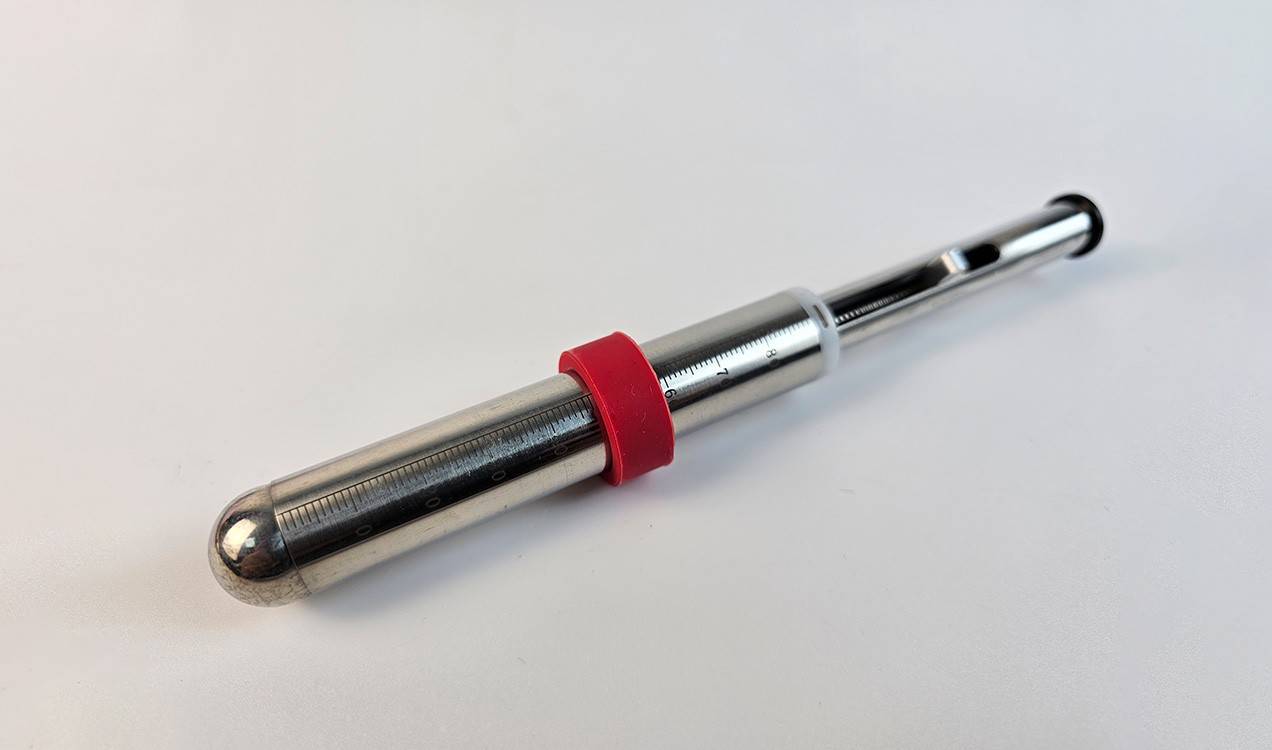

Bề mặt sleeve có thang chia và khối chặn vị trí, giúp căn đúng độ sâu, đúng điểm đặt và hạn chế thao tác lệch khi ép O-ring vào rãnh.
Ấn nhẹ, ít hư O-ring
Chỉ cần ép nhẹ để đưa O-ring vào groove. Thao tác đúng giúp hạn chế trầy xước, xoắn vòng, cắt mép hoặc làm giãn O-ring quá mức.
4. Thông số sản phẩm cần biết
| Hạng mục | Thông tin | Lưu ý kỹ thuật |
|---|---|---|
| Tên sản phẩm | O-Ring EMBEDDER | Bộ dụng cụ lắp O-ring vào rãnh |
| Số lượng dụng cụ | 6 kích thước khác nhau | Phù hợp nhiều size O-ring nhỏ |
| Dải O-ring phù hợp | Đường kính trong từ 7mm đến 20mm | Cần chọn đầu dụng cụ gần đúng với kích thước O-ring và rãnh |
| Chức năng chính | Định vị và ép O-ring vào groove | Giúp giảm rủi ro hư O-ring khi lắp thủ công |
| Thiết kế định vị | Sleeve có thang chia và positioning blocks | Hỗ trợ căn chỉnh độ sâu và vị trí lắp |
| Cách thao tác | Ấn nhẹ bằng tay | Không cần dùng vật sắc nhọn tì trực tiếp vào O-ring |
5. Ứng dụng thực tế của O-Ring EMBEDDER
Lắp O-ring rãnh nhỏ
Phù hợp cho các rãnh O-ring nhỏ, rãnh sâu hoặc vị trí khó đưa tay vào thao tác.
Đầu nối khí nén
Dùng khi lắp vòng đệm trong đầu nối nhanh khí nén, van khí, co nối, khớp nối hoặc cụm chia khí.
Đầu nối thủy lực nhỏ
Hỗ trợ lắp O-ring trong fitting, adapter, van thủy lực nhỏ, cụm ren và bề mặt làm kín kín dầu.
Thiết bị đo và van nhỏ
Phù hợp cho đồng hồ, cảm biến, van mini, cụm điều áp, van kim và thiết bị phòng thí nghiệm.
Lắp ráp sản xuất
Giúp công nhân lắp O-ring nhanh và đồng đều hơn trong dây chuyền sản xuất, giảm lỗi do thao tác tay.
Sửa chữa bảo trì
Hữu ích cho đội bảo trì cần thay O-ring thường xuyên nhưng không muốn làm trầy rãnh hoặc hư vòng đệm.
6. Cách sử dụng O-Ring EMBEDDER
| Bước | Thao tác | Lưu ý |
|---|---|---|
| 1 | Chọn đúng size dụng cụ theo O-ring | Dải phù hợp là O-ring có ID từ 7mm đến 20mm |
| 2 | Kiểm tra O-ring và rãnh lắp | Không dùng O-ring đã nứt, méo, chai cứng hoặc sai vật liệu |
| 3 | Vệ sinh groove trước khi lắp | Loại bỏ bụi, dầu bẩn, bavia, mạt kim loại và cạnh sắc |
| 4 | Đặt O-ring lên vị trí cần lắp | Không xoắn vòng, không kéo giãn quá mức |
| 5 | Căn sleeve theo thang chia và khối chặn | Giúp O-ring đi vào đúng rãnh và đúng độ sâu |
| 6 | Ấn nhẹ để đưa O-ring vào groove | Không đập mạnh, không ép lệch làm cắt hoặc xoắn vòng đệm |
Kinh nghiệm thao tác: Với O-ring nhỏ, sai lệch rất nhỏ cũng có thể làm vòng bị xoắn hoặc cấn mép. Nên ép từ từ, kiểm tra vòng đã nằm đều trong rãnh và xoay nhẹ chi tiết nếu cần để quan sát toàn bộ chu vi.
7. Cách chọn size dụng cụ O-Ring EMBEDDER
Dựa theo ID O-ring
- Xác định đường kính trong O-ring trước khi lắp.
- Chọn đầu dụng cụ phù hợp trong dải 7–20mm.
- Không chọn dụng cụ quá lớn làm ép căng hoặc cấn vòng.
- Không chọn dụng cụ quá nhỏ làm O-ring không được dẫn hướng tốt.
Dựa theo groove thực tế
- Kiểm tra đường kính, chiều rộng và độ sâu rãnh.
- Kiểm tra vị trí rãnh nằm ngoài, nằm trong hay rãnh sâu.
- Xác định có cần bôi trơn để O-ring đi vào rãnh dễ hơn không.
- Kiểm tra cạnh rãnh có sắc hoặc có bavia không.
Lưu ý: O-Ring EMBEDDER hỗ trợ thao tác lắp, nhưng không thay thế việc chọn đúng vật liệu O-ring. Với môi trường dầu, hóa chất, nhiệt hoặc nước nóng, cần chọn đúng NBR, FKM, EPDM, Silicone hoặc vật liệu phù hợp.
8. Lợi ích kỹ thuật khi dùng O-Ring EMBEDDER
Giảm hư O-ring
Hạn chế cắt mép, trầy xước, xoắn vòng hoặc làm giãn O-ring quá mức khi lắp.
Định vị tốt hơn
Thang chia và khối chặn giúp căn vị trí chính xác, đặc biệt ở rãnh nhỏ hoặc chi tiết cần độ lặp lại cao.
Tăng tốc lắp ráp
Giúp thao tác nhanh hơn so với dùng kim, tua vít hoặc chỉnh vòng bằng tay nhiều lần.
Bảo vệ groove
Giảm nguy cơ làm xước rãnh lắp do dùng dụng cụ sắc cạnh hoặc tì lực sai vị trí.
Phù hợp sản xuất hàng loạt
Giúp thao tác lắp đồng đều hơn giữa các công nhân, giảm lỗi và tăng tính ổn định.
Dễ đào tạo
Quy trình ấn nhẹ, căn thang chia và đặt đúng vị trí giúp người mới dễ làm quen hơn.
9. Lưu ý kỹ thuật khi sử dụng
- Không dùng O-ring sai kích thước hoặc sai vật liệu so với môi trường làm việc.
- Không ép quá mạnh vì có thể làm O-ring bị cắt, bẹt hoặc xoắn trong rãnh.
- Không lắp khi rãnh còn bavia, cạnh sắc, mạt kim loại hoặc bụi bẩn.
- Không dùng dụng cụ quá lớn so với O-ring vì có thể làm vòng bị kéo căng.
- Không dùng dầu mỡ bôi trơn không tương thích với vật liệu O-ring hoặc môi chất vận hành.
- Sau khi lắp cần kiểm tra O-ring đã ngồi đều trong groove, không bị lòi, xoắn hoặc kẹt cạnh.
Quan trọng: Nếu O-ring vẫn rò rỉ sau khi lắp đúng dụng cụ, cần kiểm tra lại kích thước groove, độ nén O-ring, vật liệu vòng đệm, độ nhám bề mặt, áp suất và môi chất làm việc.
10. So sánh O-Ring EMBEDDER với lắp O-ring thủ công
| Tiêu chí | Dùng O-Ring EMBEDDER | Lắp thủ công / dùng tua vít |
|---|---|---|
| Độ chính xác | Căn vị trí tốt hơn nhờ thang chia và khối chặn | Dễ lệch vị trí, nhất là rãnh nhỏ hoặc sâu |
| Rủi ro hư O-ring | Giảm nguy cơ trầy, xoắn, cắt vòng | Dễ làm rách hoặc xước do dụng cụ sắc |
| Bảo vệ rãnh lắp | Hạn chế làm xước groove | Tua vít hoặc kim có thể làm hư rãnh |
| Tốc độ thao tác | Nhanh và ổn định khi thao tác quen | Phụ thuộc nhiều vào tay nghề |
| Tính lặp lại | Phù hợp lắp nhiều chi tiết cùng loại | Khó đồng đều giữa nhiều người thao tác |
11. Sản phẩm và danh mục liên quan
12. Câu hỏi thường gặp về O-Ring EMBEDDER
O-Ring EMBEDDER dùng để làm gì?
O-Ring EMBEDDER dùng để hỗ trợ lắp O-ring vào groove chính xác hơn, giúp vòng đệm vào đúng rãnh mà hạn chế trầy xước, xoắn hoặc cắt mép.
Bộ dụng cụ này dùng cho O-ring size nào?
Bộ gồm 6 kích thước khác nhau, phù hợp cho O-ring có đường kính trong từ 7mm đến 20mm.
Điểm nổi bật của O-Ring EMBEDDER là gì?
Dụng cụ có sleeve với thang chia và khối chặn định vị, giúp căn vị trí chính xác. Khi thao tác chỉ cần ấn nhẹ để đưa O-ring vào rãnh.
Có dùng được cho O-ring NBR, FKM, EPDM không?
Có thể dùng cho nhiều vật liệu O-ring như NBR, FKM, EPDM, Silicone, miễn là kích thước O-ring và rãnh phù hợp với dụng cụ.
Khi đặt hàng cần cung cấp thông tin gì?
Nên cung cấp đường kính trong O-ring, tiết diện dây, vật liệu O-ring, hình ảnh rãnh lắp và số lượng bộ dụng cụ cần dùng.
