1 Giới thiệu NMY-Packings

NMY-Packings là dòng phốt ty thủy lực dạng U-packing của Sakagami, được thiết kế với tiết diện nhỏ nhằm tối ưu không gian lắp đặt trong các cụm xi lanh hoặc cơ cấu thủy lực có rãnh hẹp.

Điểm nổi bật của NMY-Packings là khả năng thay thế cho O-ring theo tiêu chuẩn JIS B2401 P line trong những vị trí cần cải thiện khả năng làm kín động. So với O-ring thông thường, dạng U-packing giúp môi phốt làm việc ổn định hơn khi có chuyển động tịnh tiến của ty.

2 Thông tin kỹ thuật chính

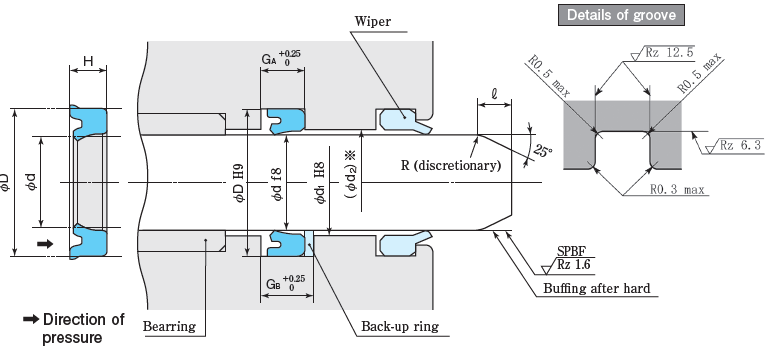

3 Cấu tạo và nguyên lý làm kín

NMY-Packings có dạng U-packing, phần môi phốt được thiết kế để tạo tiếp xúc làm kín với bề mặt ty. Khi hệ thống có áp suất, môi phốt được ép sát hơn vào bề mặt làm việc, giúp hạn chế dầu thủy lực rò rỉ ra ngoài.

Nhờ tiết diện nhỏ, NMY phù hợp cho những vị trí vốn sử dụng O-ring nhưng cần cải thiện khả năng làm kín trong chuyển động tịnh tiến. Khi chọn thay thế O-ring bằng NMY, cần kiểm tra lại kích thước rãnh, độ nhám bề mặt, khe hở làm việc và áp suất vận hành.

4 Ưu điểm nổi bật

• Thiết kế dạng U-packing chuyên dùng cho vị trí ty xi lanh thủy lực.
• Tiết diện nhỏ, phù hợp với các cụm làm kín cần không gian lắp đặt gọn.
• Có thể thay thế O-ring theo JIS B2401 P line trong ứng dụng phù hợp.
• Khả năng làm kín động tốt hơn trong các vị trí có chuyển động tịnh tiến.
• Phù hợp cho bảo trì, cải tiến hoặc thay thế phốt trong xi lanh nhỏ.
• Giúp giảm rò rỉ dầu tại vị trí ty, hỗ trợ hệ thống vận hành ổn định hơn.

5 Ứng dụng thực tế

• Xi lanh thủy lực cỡ nhỏ và trung bình.
• Cụm ty xi lanh có rãnh lắp nhỏ, không gian hạn chế.
• Vị trí cần thay thế O-ring bằng U-packing để tăng khả năng làm kín.
• Thiết bị thủy lực trong máy móc công nghiệp, thiết bị tự động hóa.
• Các cụm truyền động có chuyển động tịnh tiến và yêu cầu hạn chế rò rỉ dầu.

6 Khi nào nên dùng NMY-Packings?

• Khi vị trí lắp hiện tại dùng O-ring nhưng khả năng làm kín động chưa ổn định.
• Khi rãnh lắp có không gian nhỏ và cần một dòng phốt tiết diện gọn.
• Khi ty xi lanh có chuyển động tịnh tiến và cần hạn chế dầu bám trên ty.
• Khi hệ thống cần cải thiện độ bền làm kín so với giải pháp O-ring thông thường.
• Khi cần chọn phốt theo chuẩn kích thước gần với JIS B2401 P line.

7 Lưu ý khi lắp đặt NMY-Packings

• Kiểm tra đúng chiều lắp của môi phốt theo hướng áp suất làm việc.
• Không lắp phốt lên cạnh sắc, ba via hoặc rãnh có vết xước sâu.
• Kiểm tra độ nhám bề mặt ty để tránh mài mòn môi phốt quá nhanh.
• Khi thay O-ring bằng NMY, cần kiểm tra lại kích thước rãnh và khe hở làm việc.
• Nên bôi trơn nhẹ bằng dầu thủy lực sạch trước khi lắp để tránh xoắn, cắt môi phốt.

8 Cách chọn đúng mã NMY-Packings

• Xác định đường kính ty và đường kính rãnh lắp.
• Kiểm tra kích thước O-ring JIS B2401 P line đang sử dụng nếu cần thay thế.
• Xác định áp suất, nhiệt độ, loại dầu thủy lực và tốc độ chuyển động.
• Kiểm tra tình trạng bề mặt ty, độ xước, độ mòn và độ đồng tâm.
• Gửi bản vẽ, hình ảnh hoặc mẫu phốt cũ cho Sealtech Vietnam để được hỗ trợ chọn đúng mã.

9 Khi nào cần thay NMY-Packings?

• Ty xi lanh có dầu bám nhiều sau mỗi hành trình.
• Phốt bị mòn, chai cứng, nứt hoặc biến dạng môi làm kín.
• Xi lanh bị rò rỉ dầu tại vị trí ty.
• Hệ thống bị giảm áp, vận hành không ổn định hoặc phát sinh ma sát bất thường.
• O-ring cũ làm kín không còn hiệu quả và cần chuyển sang U-packing tiết diện nhỏ.
